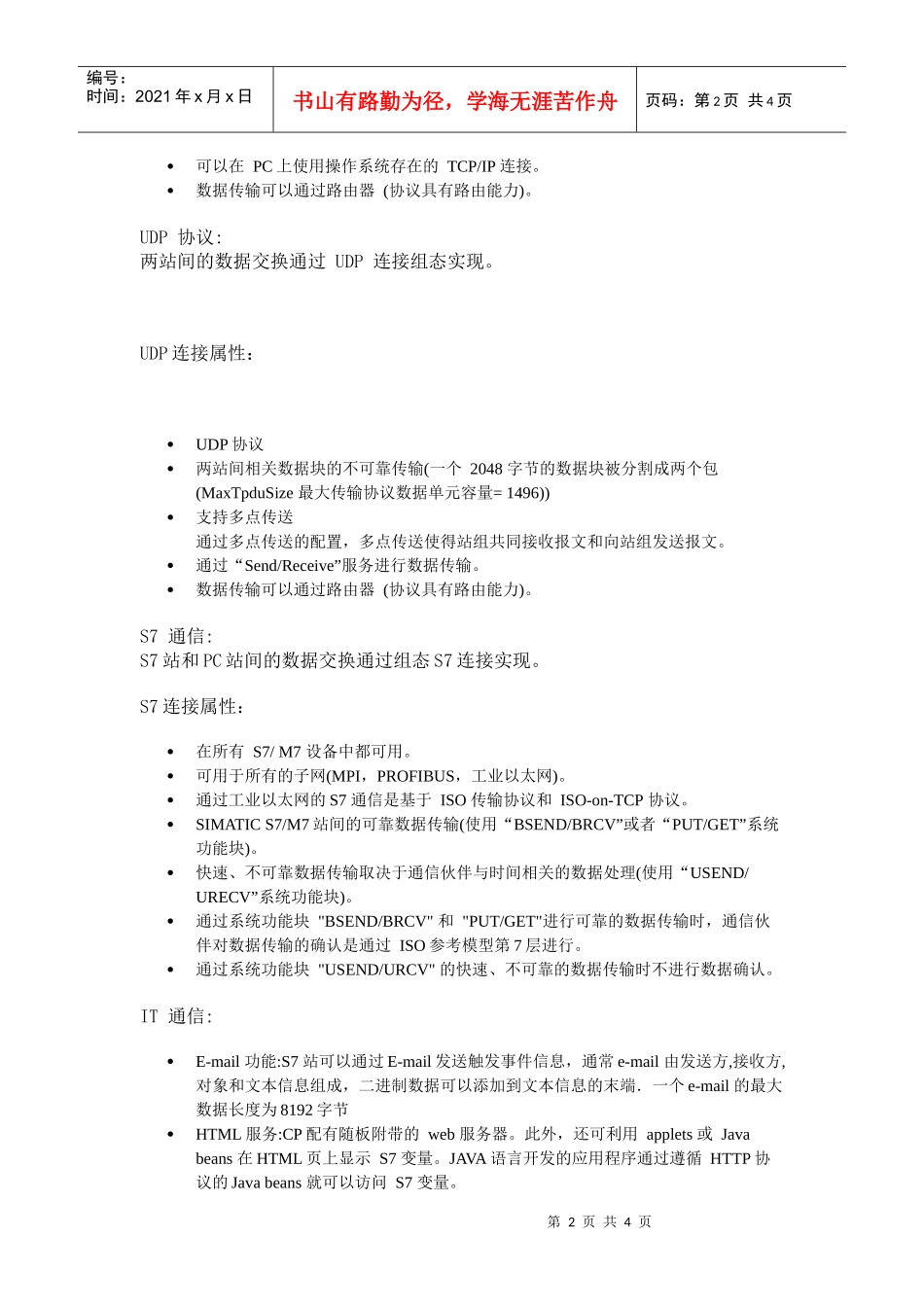

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页ISO传输协议:ISO传输连接用于S7站之间数据交换及PC站,S5站和第三方系统之间的数据通讯。PLCISO传输连接属性：PLC站间的通信基于MAC地址。用数据块进行数据传输的方法适合数据量最大到8K字节的传输。数据的传输可以通过“Send/Receive”和“Fetch/Write”服务实现。通信伙伴通过ISO参考模型的第4层上的确认消息来确认数据的接收。数据传输不能通过路由器(协议没有路由能力，因为通信是基于MAC地址而不是IP地址)。ISO-on-TCP协议:ISO-on-TCP连接用于S7站之间数据交换及PC站,S5站和第三方系统之间的数据通讯。PLCISO-on-TCP连接属性：PLC站间通信基于IP地址。用数据块进行数据传输的方法适合数据量最大到8K字节的传输。符合带有根据ISO参考模型的第4层扩展的RFC1006的标准TCP/IP。数据的传输可以通过“Send/Receive”和“Fetch/Write”服务实现。通信伙伴通过ISO参考模型的第4层上的确认消息来确认数据的接收。数据传输可以通过路由器(协议具有路由能力)。带RFC1006的TCP/IP标准基于ISO参考模型的第4层，更多关于RFC1006协议的信息请参考入口ID:15048962!的说明TCP/IP协议:站间的数据交换(也包括第三方)通过TCP连接组态实现。PLCTCP连接属性：PLC资料网符合标准TCP/IP用数据块进行数据传输的方法适合数据量最大到8K字节的传输。数据的传输可以通过“Send/Receive”和“Fetch/Write”服务实现。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页可以在PC上使用操作系统存在的TCP/IP连接。数据传输可以通过路由器(协议具有路由能力)。UDP协议:两站间的数据交换通过UDP连接组态实现。PLC资料网UDP连接属性：PLC资料网UDP协议两站间相关数据块的不可靠传输(一个2048字节的数据块被分割成两个包(MaxTpduSize最大传输协议数据单元容量=1496))支持多点传送通过多点传送的配置，多点传送使得站组共同接收报文和向站组发送报文。通过“Send/Receive”服务进行数据传输。数据传输可以通过路由器(协议具有路由能力)。S7通信:S7站和PC站间的数据交换通过组态S7连接实现。PLC资料网S7连接属性：PLC在所有S7/M7设备中都可用。可用于所有的子网(MPI，PROFIBUS，工业以太网)。通过工业以太网的S7通信是基于ISO传输协议和ISO-on-TCP协议。SIMATICS7/M7站间的可靠数据传输(使用“BSEND/BRCV”或者“PUT/GET”系统功能块)。快速、不可靠数据传输取决于通信伙伴与时间相关的数据处理(使用“USEND/URECV”系统功能块)。通过系统功能块"BSEND/BRCV"和"PUT/GET"进行可靠的数据传输时，通信伙伴对数据传输的确认是通过ISO参考模型第7层进行。通过系统功能块"USEND/URCV"的快速、不可靠的数据传输时不进行数据确认。IT通信:PLC资料网E-mail功能:S7站可以通过E-mail发送触发事件信息，通常e-mail由发送方,接收方,对象和文本信息组成，二进制数据可以添加到文本信息的末端．一个e-mail的最大数据长度为8192字节HTML服务:CP配有随板附带的web服务器。此外，还可利用applets或Javabeans在HTML页上显示S7变量。JAVA语言开发的应用程序通过遵循HTTP协议的Javabeans就可以访问S7变量。第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页FTP功能(作为服务器和客户端)：FTP服务器功能用于保存数据(HTML页，图像文件，...)到CP的文件系统。经由一个文件数值可以直接从数据块中读出，或者直接写入数据块。作为FTP客户端，IECP建立与FTP服务器端的连接以便从FTP服务器保存或读取文件数据.Web诊断各种信息，例如诊断缓冲区和连接状态都可以通过CP的HTTP功能读出。IP访问保护(IP-ACL):IP访问保护功能允许用户限制本地S7站的CP与指定IP地址的通信方进行通信。PLC资料网IP配置:用户可以设定分配CP的IP地址、子网掩码及网关地址的过程和方式。此外，通信连接的配置既可以通过STEP7也可以在用户程序中通过功能块(FB55:IP_CONFIG)(参考/PartA/)分配给CP。注意:不适用于S7连接。PLCPG/...
