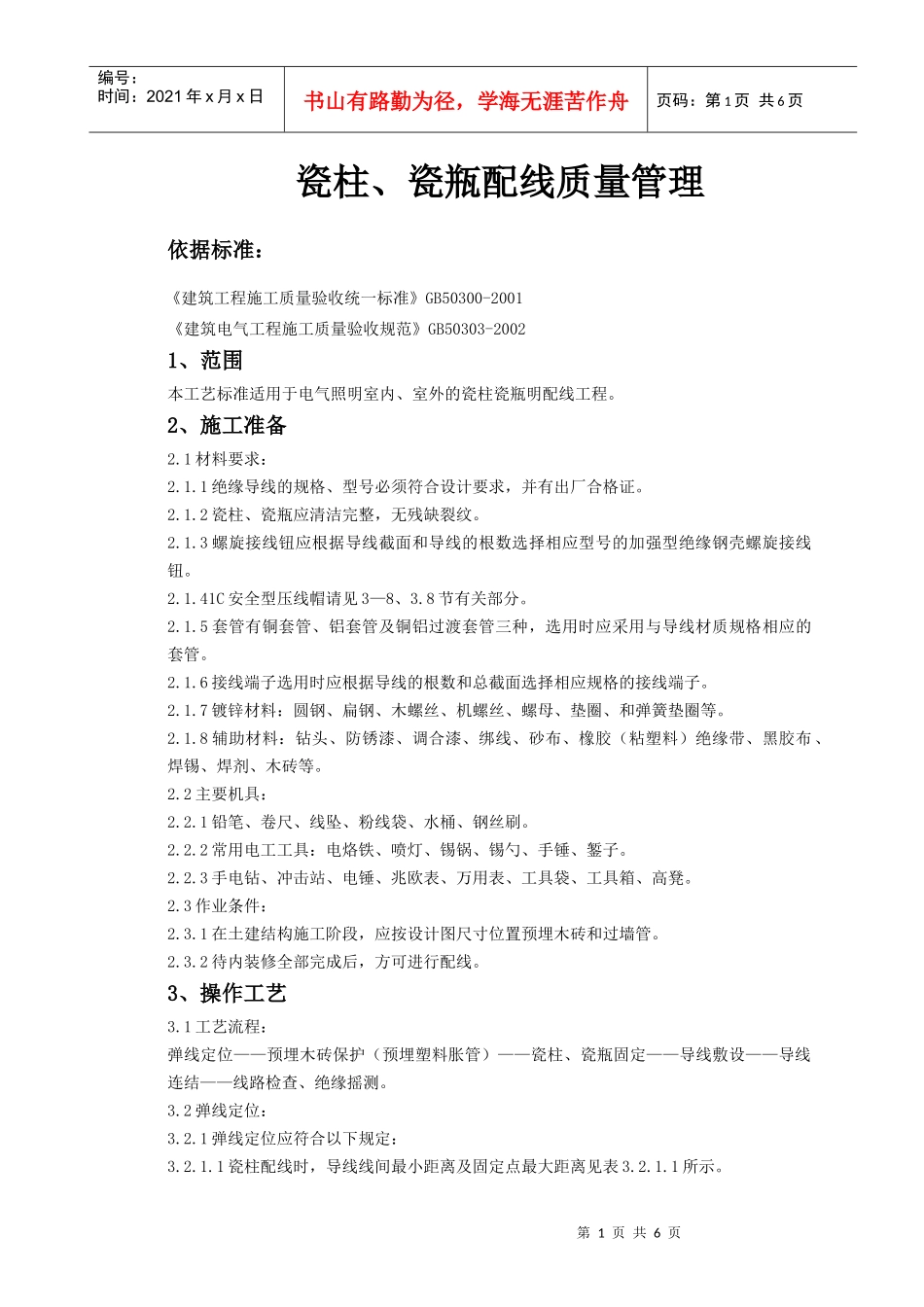

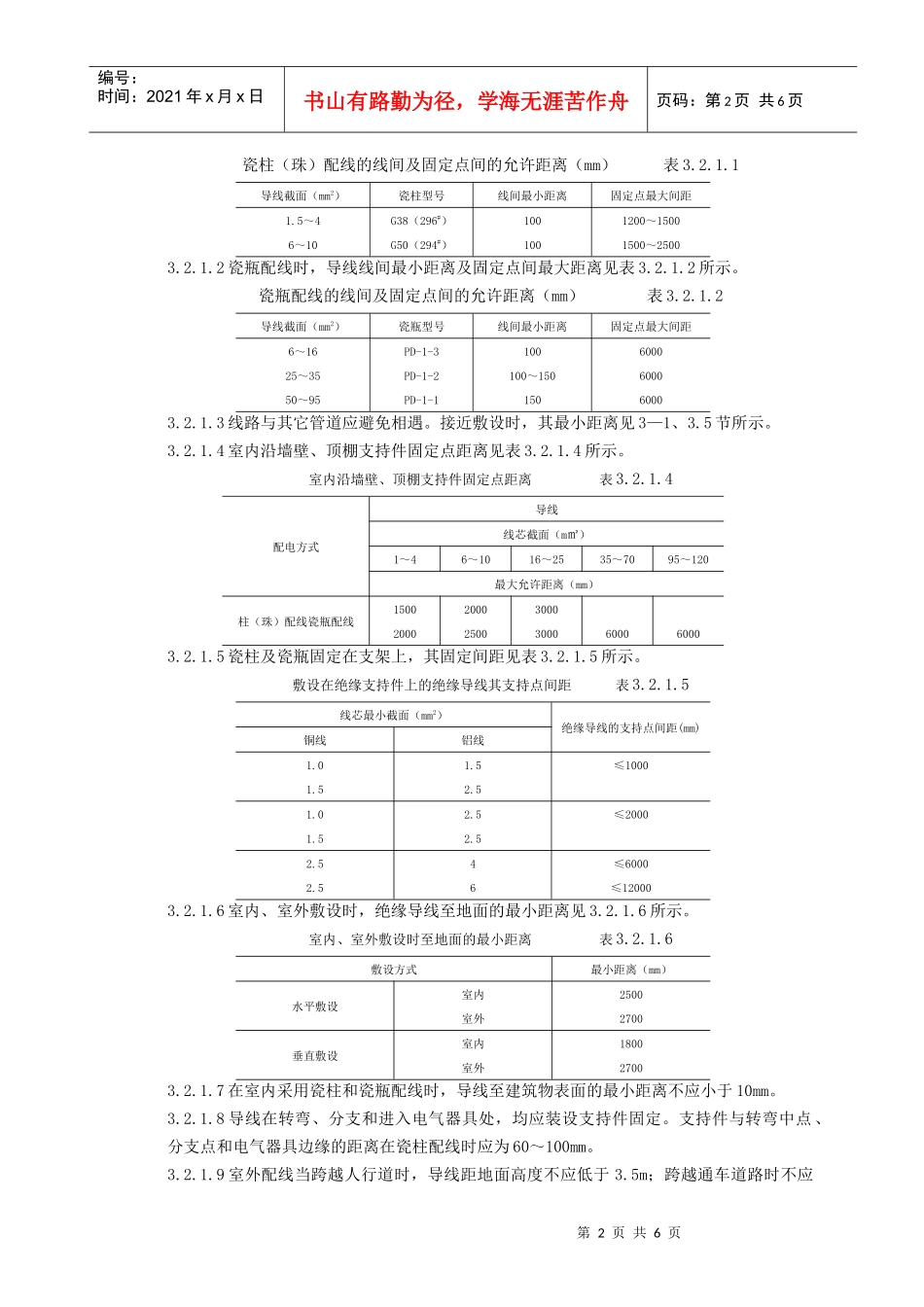

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页瓷柱、瓷瓶配线质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于电气照明室内、室外的瓷柱瓷瓶明配线工程。2、施工准备2.1材料要求：2.1.1绝缘导线的规格、型号必须符合设计要求，并有出厂合格证。2.1.2瓷柱、瓷瓶应清洁完整，无残缺裂纹。2.1.3螺旋接线钮应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。2.1.41C安全型压线帽请见3—8、3.8节有关部分。2.1.5套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。2.1.6接线端子选用时应根据导线的根数和总截面选择相应规格的接线端子。2.1.7镀锌材料：圆钢、扁钢、木螺丝、机螺丝、螺母、垫圈、和弹簧垫圈等。2.1.8辅助材料：钻头、防锈漆、调合漆、绑线、砂布、橡胶（粘塑料）绝缘带、黑胶布、焊锡、焊剂、木砖等。2.2主要机具：2.2.1铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。2.2.2常用电工工具：电烙铁、喷灯、锡锅、锡勺、手锤、錾子。2.2.3手电钻、冲击站、电锤、兆欧表、万用表、工具袋、工具箱、高凳。2.3作业条件：2.3.1在土建结构施工阶段，应按设计图尺寸位置预埋木砖和过墙管。2.3.2待内装修全部完成后，方可进行配线。3、操作工艺3.1工艺流程：弹线定位——预埋木砖保护（预埋塑料胀管）——瓷柱、瓷瓶固定——导线敷设——导线连结——线路检查、绝缘摇测。3.2弹线定位：3.2.1弹线定位应符合以下规定：3.2.1.1瓷柱配线时，导线线间最小距离及固定点最大距离见表3.2.1.1所示。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页瓷柱（珠）配线的线间及固定点间的允许距离（mm）表3.2.1.1导线截面（mm2）瓷柱型号线间最小距离固定点最大间距1.5～46～10G38（296#）G50（294#）1001001200～15001500～25003.2.1.2瓷瓶配线时，导线线间最小距离及固定点间最大距离见表3.2.1.2所示。瓷瓶配线的线间及固定点间的允许距离（mm）表3.2.1.2导线截面（mm2）瓷瓶型号线间最小距离固定点最大间距6～1625～3550～95PD-1-3PD-1-2PD-1-1100100～1501506000600060003.2.1.3线路与其它管道应避免相遇。接近敷设时，其最小距离见3—1、3.5节所示。3.2.1.4室内沿墙壁、顶棚支持件固定点距离见表3.2.1.4所示。室内沿墙壁、顶棚支持件固定点距离表3.2.1.4配电方式导线线芯截面（m㎡）1～46～1016～2535～7095～120最大允许距离（mm）柱（珠）配线瓷瓶配线150020002000250030003000600060003.2.1.5瓷柱及瓷瓶固定在支架上，其固定间距见表3.2.1.5所示。敷设在绝缘支持件上的绝缘导线其支持点间距表3.2.1.5线芯最小截面（mm2）绝缘导线的支持点间距(mm)铜线铝线1.01.51.52.5≤10001.01.52.52.5≤20002.52.546≤6000≤120003.2.1.6室内、室外敷设时，绝缘导线至地面的最小距离见3.2.1.6所示。室内、室外敷设时至地面的最小距离表3.2.1.6敷设方式最小距离（mm）水平敷设室内室外25002700垂直敷设室内室外180027003.2.1.7在室内采用瓷柱和瓷瓶配线时，导线至建筑物表面的最小距离不应小于10mm。3.2.1.8导线在转弯、分支和进入电气器具处，均应装设支持件固定。支持件与转弯中点、分支点和电气器具边缘的距离在瓷柱配线时应为60～100mm。3.2.1.9室外配线当跨越人行道时，导线距地面高度不应低于3.5m；跨越通车道路时不应第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页低于6m。3.2.1.10在室外，瓷柱及瓷瓶在墙面上直接固定时，其固定点间距不应超过2m。3.2.2弹线定位。3.3预埋本砖和保护管。3.4预埋塑料胀塞。3.5瓷柱及瓷瓶固定：固定瓷柱和瓷瓶可采用木砖、塑料胀塞和支架固定。3.6导线敷设：3.6.1导线敷设方法：先将绑线按所需的长度断开，扎成小束。然后将导线放开并抻直，由一端开始绑回头固定在瓷柱（瓶）上，其中间瓷柱（瓶）的绑法有两种，受力瓷柱（瓶）采用“双花”绑法；加档瓷柱（瓶）采用“单花”绑法。绑扎牢固后...
