SFDZ-3电能质量监测仪用手册VIP免费

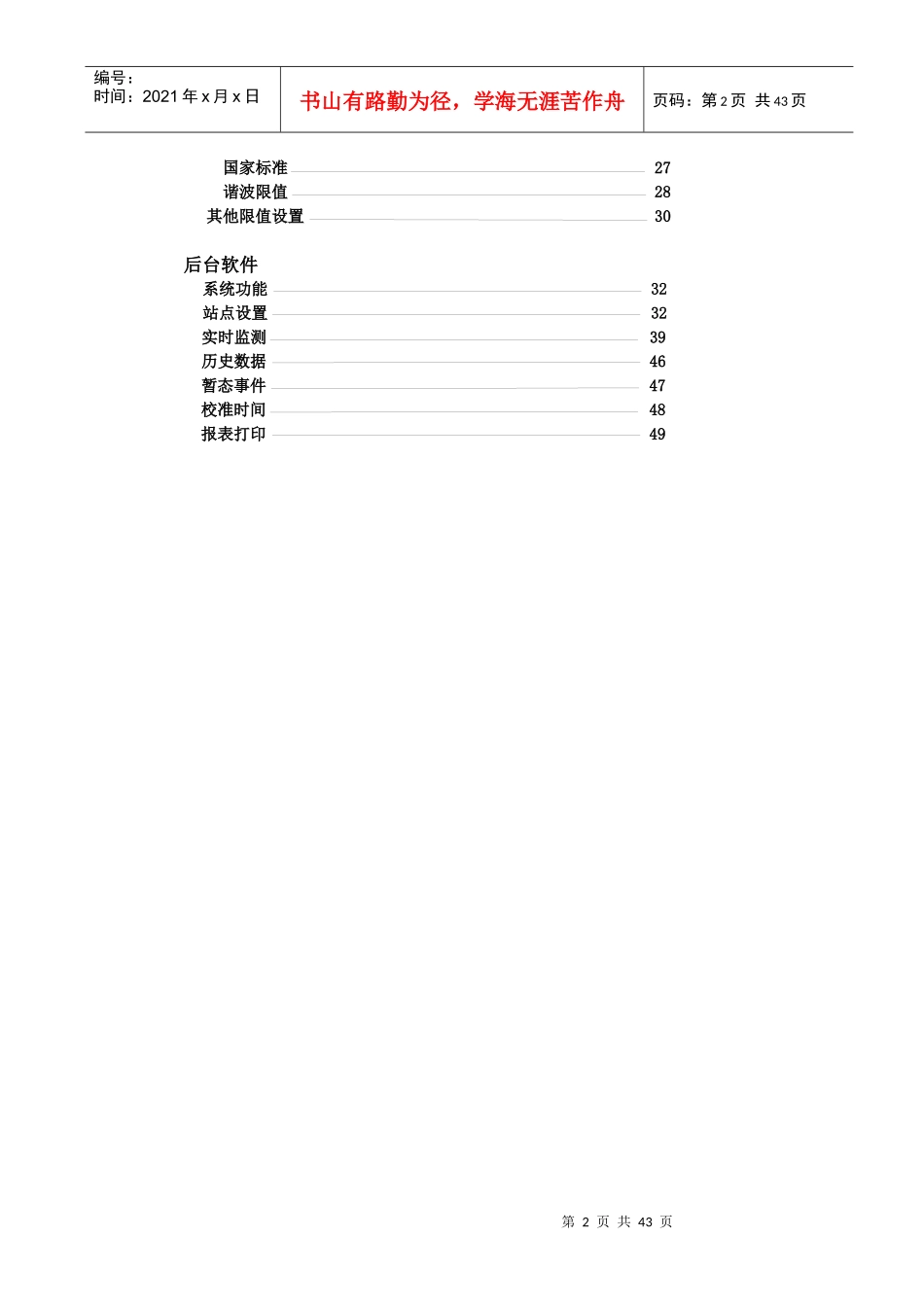

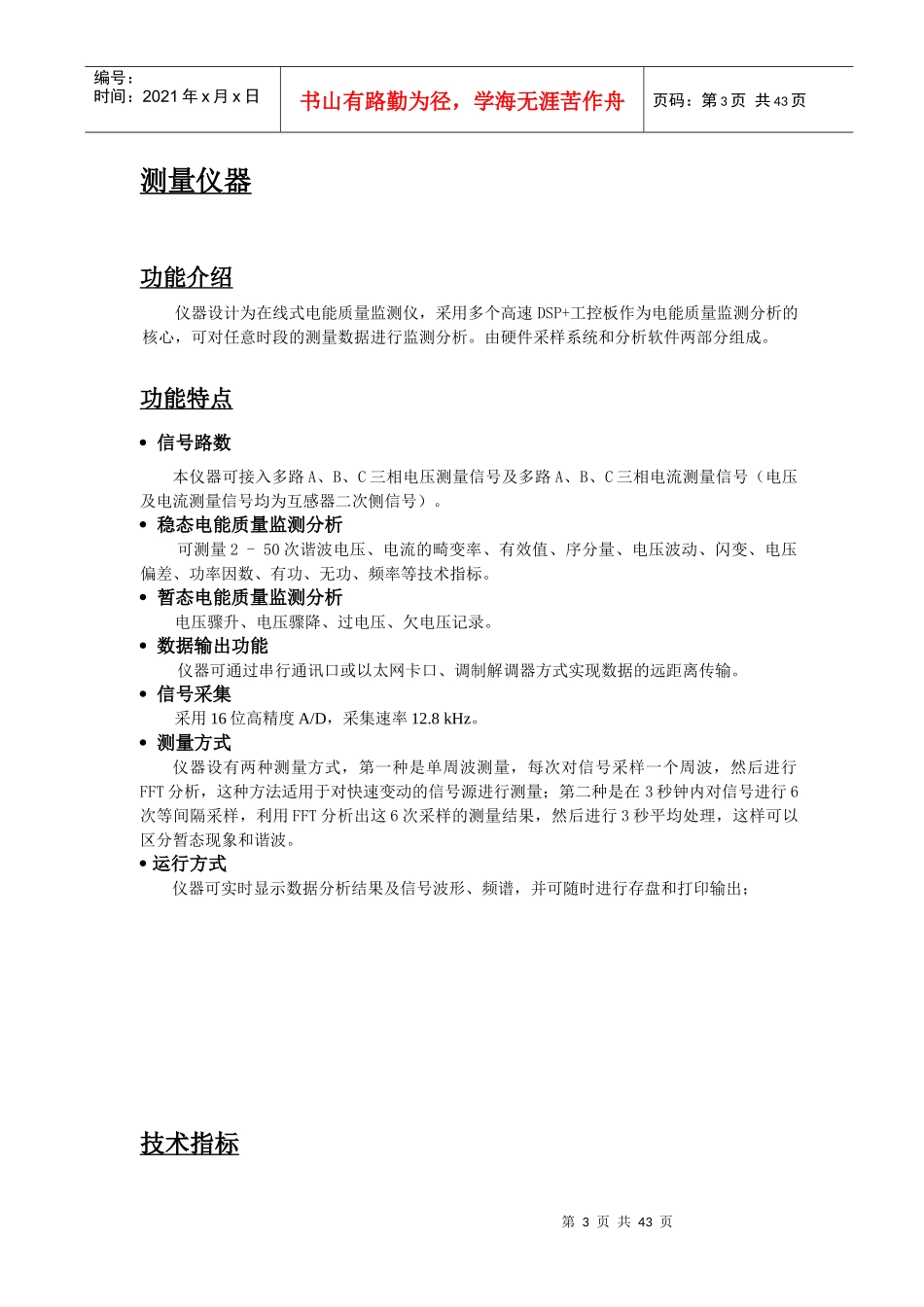

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页目录测量仪器功能介绍3功能特点3技术指标4仪器的面板操作说明及测量接线仪器前面板5仪器后面板6仪器的功能操作概述8谐波测量谐波分析8统计分析10日变化曲线12电压偏差电压偏差13日变化曲线14频率偏差频率及偏差16日变化曲线17功率测量18不平衡度19波动闪变波动闪变值20波动日变化20Pst日变化21Plt日变化22暂态电压过电压、欠电压记录23电压骤升、电压骤降记录24系统设置通道配置24变比设置25谐波限值设置第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页国家标准27谐波限值28其他限值设置30后台软件系统功能32站点设置32实时监测39历史数据46暂态事件47校准时间48报表打印49第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页测量仪器功能介绍仪器设计为在线式电能质量监测仪，采用多个高速DSP+工控板作为电能质量监测分析的核心，可对任意时段的测量数据进行监测分析。由硬件采样系统和分析软件两部分组成。功能特点信号路数本仪器可接入多路A、B、C三相电压测量信号及多路A、B、C三相电流测量信号（电压及电流测量信号均为互感器二次侧信号）。稳态电能质量监测分析可测量2-50次谐波电压、电流的畸变率、有效值、序分量、电压波动、闪变、电压偏差、功率因数、有功、无功、频率等技术指标。暂态电能质量监测分析电压骤升、电压骤降、过电压、欠电压记录。数据输出功能仪器可通过串行通讯口或以太网卡口、调制解调器方式实现数据的远距离传输。信号采集采用16位高精度A/D，采集速率12.8kHz。测量方式仪器设有两种测量方式，第一种是单周波测量，每次对信号采样一个周波，然后进行FFT分析，这种方法适用于对快速变动的信号源进行测量；第二种是在3秒钟内对信号进行6次等间隔采样，利用FFT分析出这6次采样的测量结果，然后进行3秒平均处理，这样可以区分暂态现象和谐波。运行方式仪器可实时显示数据分析结果及信号波形、频谱，并可随时进行存盘和打印输出；技术指标第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页电压测量范围：交流电压10-400V。电流测量范围：交流电流0.05-6A。频率测量范围：47.5-52.5Hz谐波分析范围：00-50次谐波,“00”表示电压总畸变率或谐波电流总有效值。谐波含有率误差：当谐波电压含有率≥1%时，相对误差σ=（分析值-真值）/真值×100%<±5%当谐波电压含有率<1%时，绝对误差σ<±0.05%；当谐波电流含有率≥3%时，相对误差σ=（分析值-真值）/真值×100%<±5%当谐波电流含有率<3%时，绝对误差σ<±0.15%；电压偏差误差：≤±0.5%电压波动误差：≤±5%闪变误差：≤±5%电压不对称因数绝对误差：<0.2%电流不对称因数绝对误差：<1%测频误差：<0.01Hz电压侧输入直流电阻：>100KΩ电流侧输入直流电阻：<0.1Ω工作电源：电压：AC220V±20％频率：45-55Hz工作温度：0℃-40℃机体尺寸：168mm×434mm×378mm（高×宽×深）仪器的面板操作说明及测量接线仪器前面板第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页开机接通工作电源后打开仪器电源开关，仪器将自动进入电能质量监测分析系统。USB1、USB2接口用来对测量结果进行存盘输出。电话线、网卡口用来对测量结果进行远距离数据传输。按键的详细操作见仪器的功能操作部分。仪器开孔图单位：毫米注：与开孔底线平行进深25cm做一横支架，以便支托仪器仪器后面板电压测量信号取自电压互感器二次侧信号；电流测量信号取自电流互感器二次侧信号；（具体电压及电流测量通道的配置信息见《电压及电流通道配置表》），操作中选择与配置表中对应的通道编号，即可进入相应的电压或电流测量分析窗口。电压信号Y型接线方法PT输出端->UaUbUc仪器输入端->UaUa0UbUb0UcUc0UaUaoUbUboUcUcoIaoIbIboIcIcoIcoIcIboIbIaoIaIaIaoIbIboIcIcoIcoIcIboIbIaoIaIaIaoIbIboIcIcoIcoIcIboIbIaoIaIaI...
