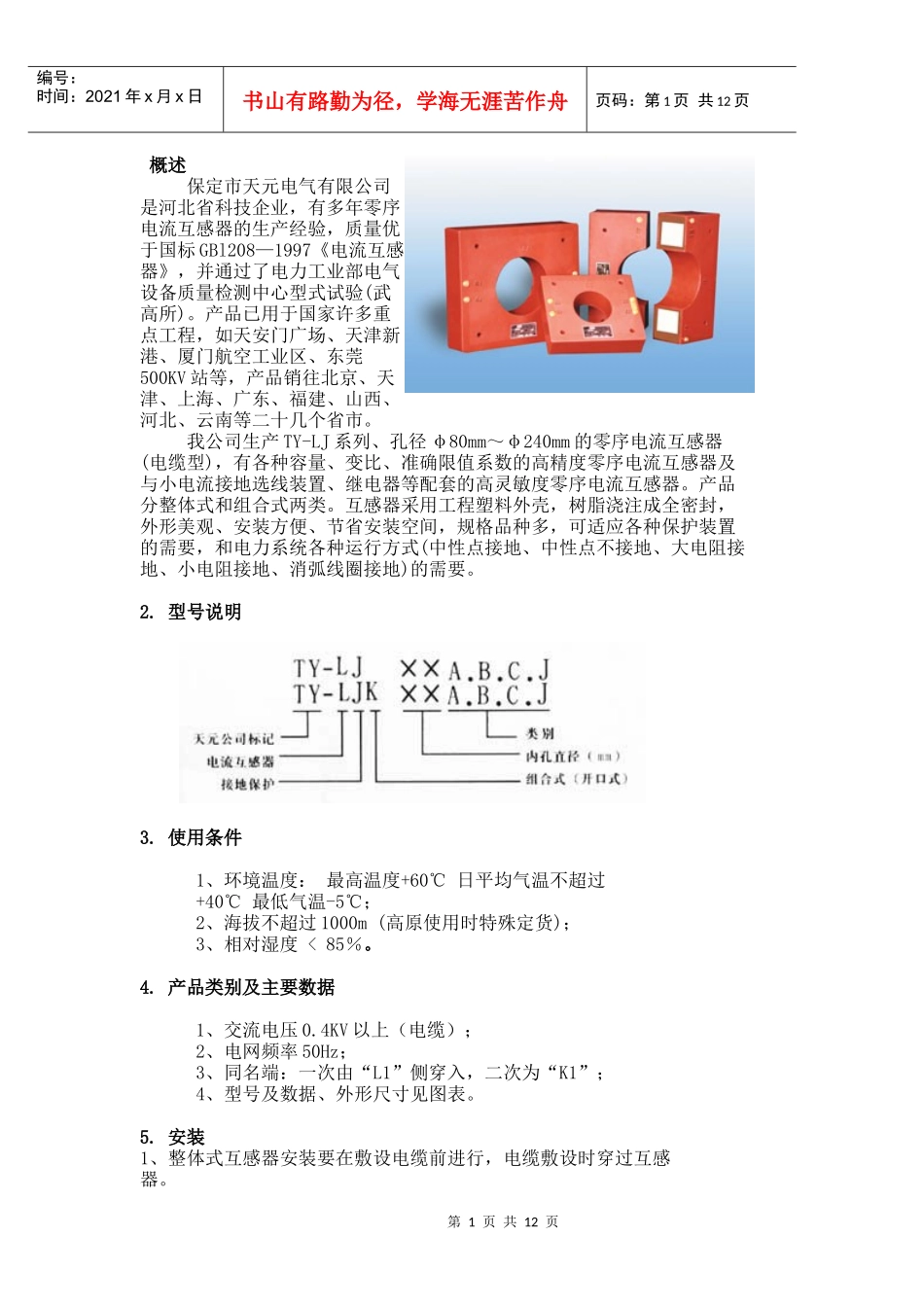

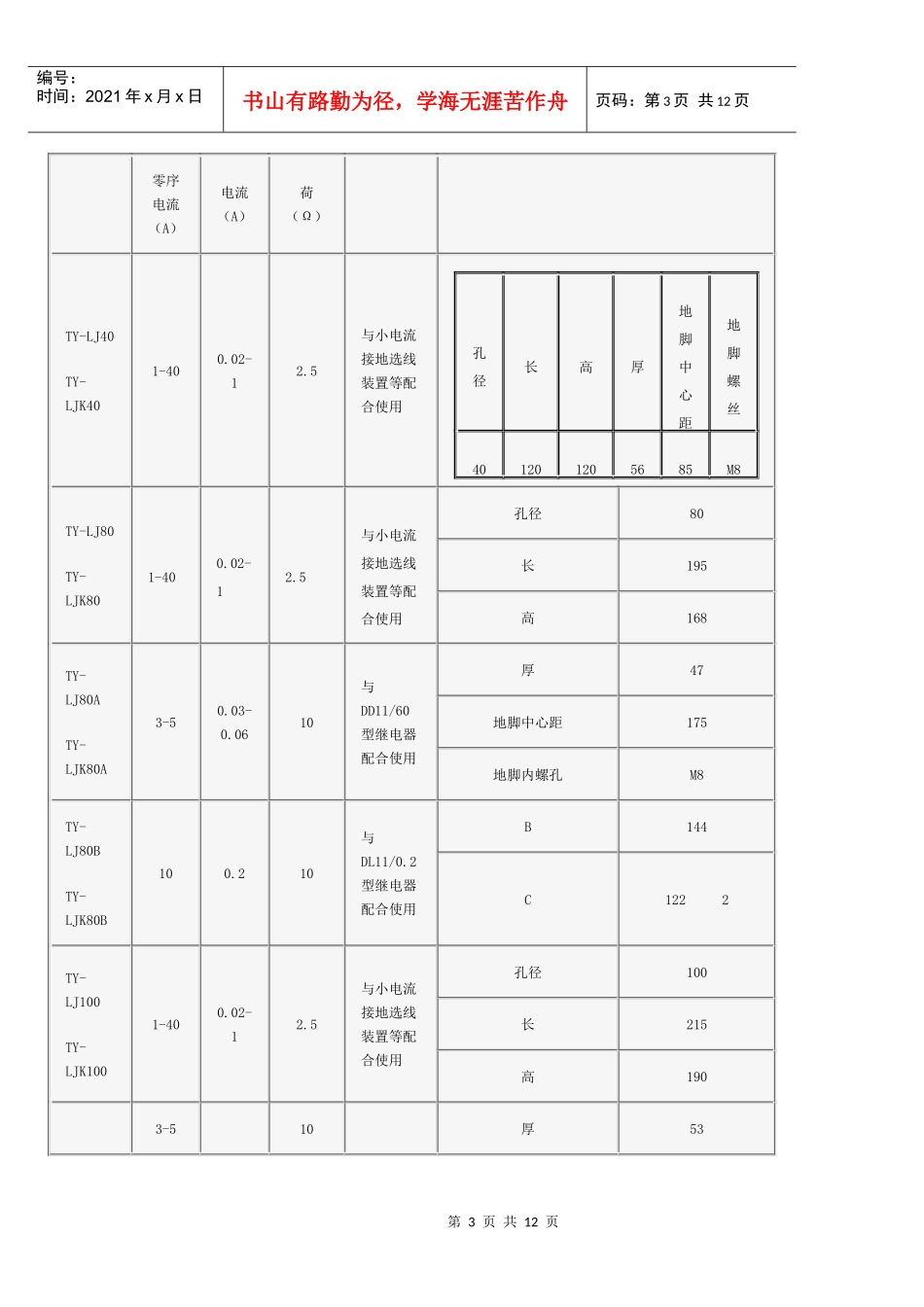

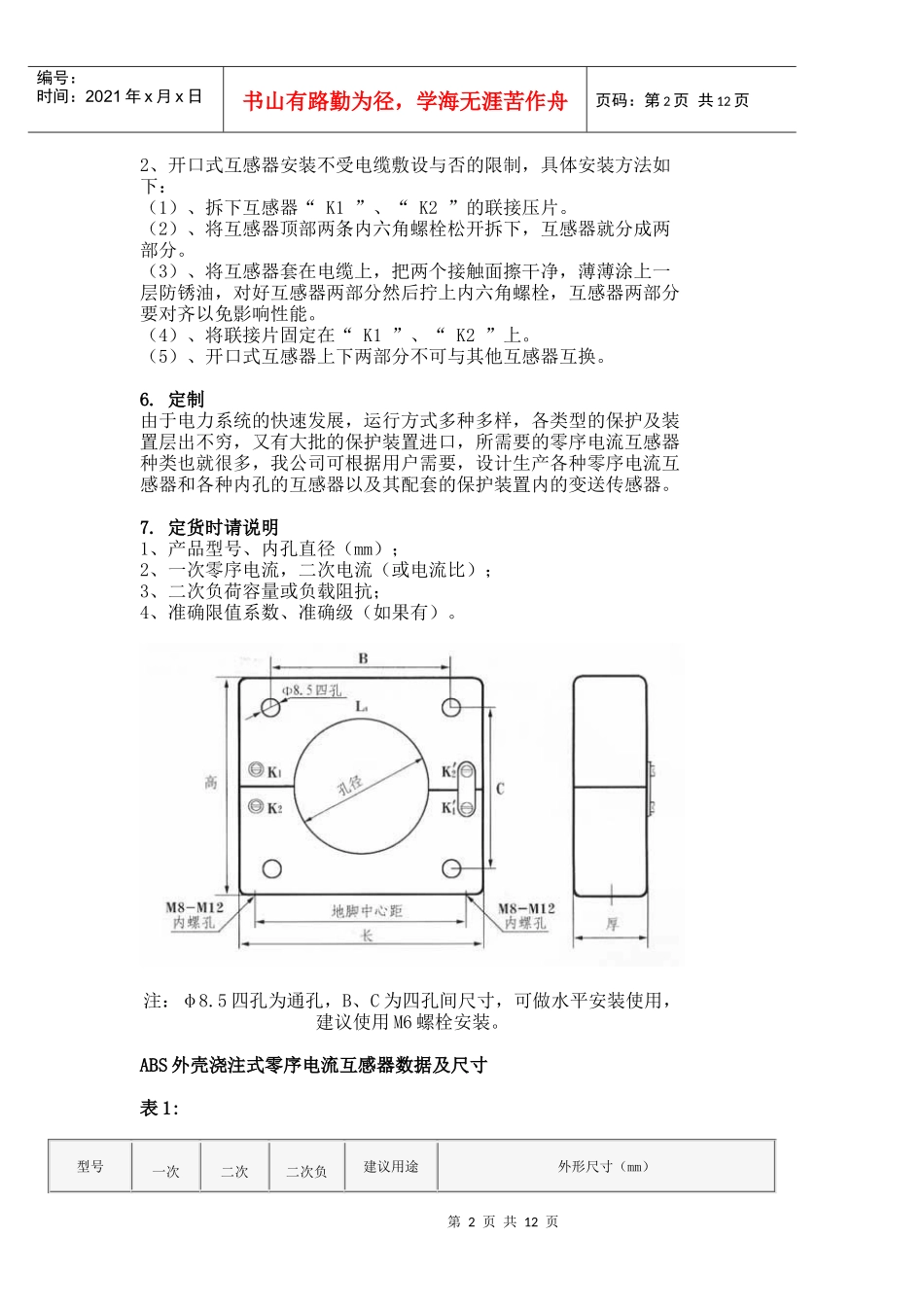

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页概述保定市天元电气有限公司是河北省科技企业，有多年零序电流互感器的生产经验，质量优于国标GBl208—1997《电流互感器》，并通过了电力工业部电气设备质量检测中心型式试验(武高所)。产品已用于国家许多重点工程，如天安门广场、天津新港、厦门航空工业区、东莞500KV站等，产品销往北京、天津、上海、广东、福建、山西、河北、云南等二十几个省市。我公司生产TY-LJ系列、孔径φ80mm～φ240mm的零序电流互感器(电缆型)，有各种容量、变比、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。产品分整体式和组合式两类。互感器采用工程塑料外壳，树脂浇注成全密封，外形美观、安装方便、节省安装空间，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地)的需要。2.型号说明3.使用条件1、环境温度：最高温度+60℃日平均气温不超过+40℃最低气温-5℃；2、海拔不超过1000m(高原使用时特殊定货)；3、相对湿度<85％。4.产品类别及主要数据1、交流电压0.4KV以上（电缆）；2、电网频率50Hz；3、同名端：一次由“L1”侧穿入，二次为“K1”；4、型号及数据、外形尺寸见图表。5.安装1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页2、开口式互感器安装不受电缆敷设与否的限制，具体安装方法如下：（1）、拆下互感器“K1”、“K2”的联接压片。（2）、将互感器顶部两条内六角螺栓松开拆下，互感器就分成两部分。（3）、将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。（4）、将联接片固定在“K1”、“K2”上。（5）、开口式互感器上下两部分不可与其他互感器互换。6.定制由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要的零序电流互感器种类也就很多，我公司可根据用户需要，设计生产各种零序电流互感器和各种内孔的互感器以及其配套的保护装置内的变送传感器。7.定货时请说明1、产品型号、内孔直径（mm）；2、一次零序电流，二次电流（或电流比）；3、二次负荷容量或负载阻抗；4、准确限值系数、准确级（如果有）。注：φ8.5四孔为通孔，B、C为四孔间尺寸，可做水平安装使用，建议使用M6螺栓安装。ABS外壳浇注式零序电流互感器数据及尺寸表1:型号一次二次二次负建议用途外形尺寸（mm）第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页零序电流（A）电流（A）荷（Ω）TY-LJ40TY-LJK401-400.02-12.5与小电流接地选线装置等配合使用孔径长高厚地脚中心距地脚螺丝401201205685M8TY-LJ80TY-LJK801-400.02-12.5与小电流接地选线装置等配合使用孔径80长195高168TY-LJ80ATY-LJK80A3-50.03-0.0610与DD11/60型继电器配合使用厚47地脚中心距175地脚内螺孔M8TY-LJ80BTY-LJK80B100.210与DL11/0.2型继电器配合使用B144C1222TY-LJ100TY-LJK1001-400.02-12.5与小电流接地选线装置等配合使用孔径100长215高1903-510厚53第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页TY-LJ100ATY-LJK100A0.03-0.06与DD11/60型继电器配合使用地脚中心距195地脚内螺孔M8TY-LJ100BTY-LJK100B100.210与DL11/0.2型继电器配合使用B158C1372TY-LJ120TY-LJK1201-400.02-12.5与小电流接地选线装置等配合使用孔径120长235高210TY-LJ120ATY-LJK120A3-50.03-0.0610与DD11/60型继电器配合使用厚60地脚中心距215地脚内螺孔M8TY-LJ120BTY-LJK120B100.210与DL11/0.2型继电器配合使用B175C1532TY-LJ140TY-LJK1401-400.02-12.5与小电流接地选线装置等配合使用孔径140长275高250TY-LJ140ATY-LJK140A3-50.03-0.0610与DD11/60型继电器配合使用厚75地脚中心距25...
