HZQT-8000数字程控调度机技术方案(DOC 41页)VIP免费

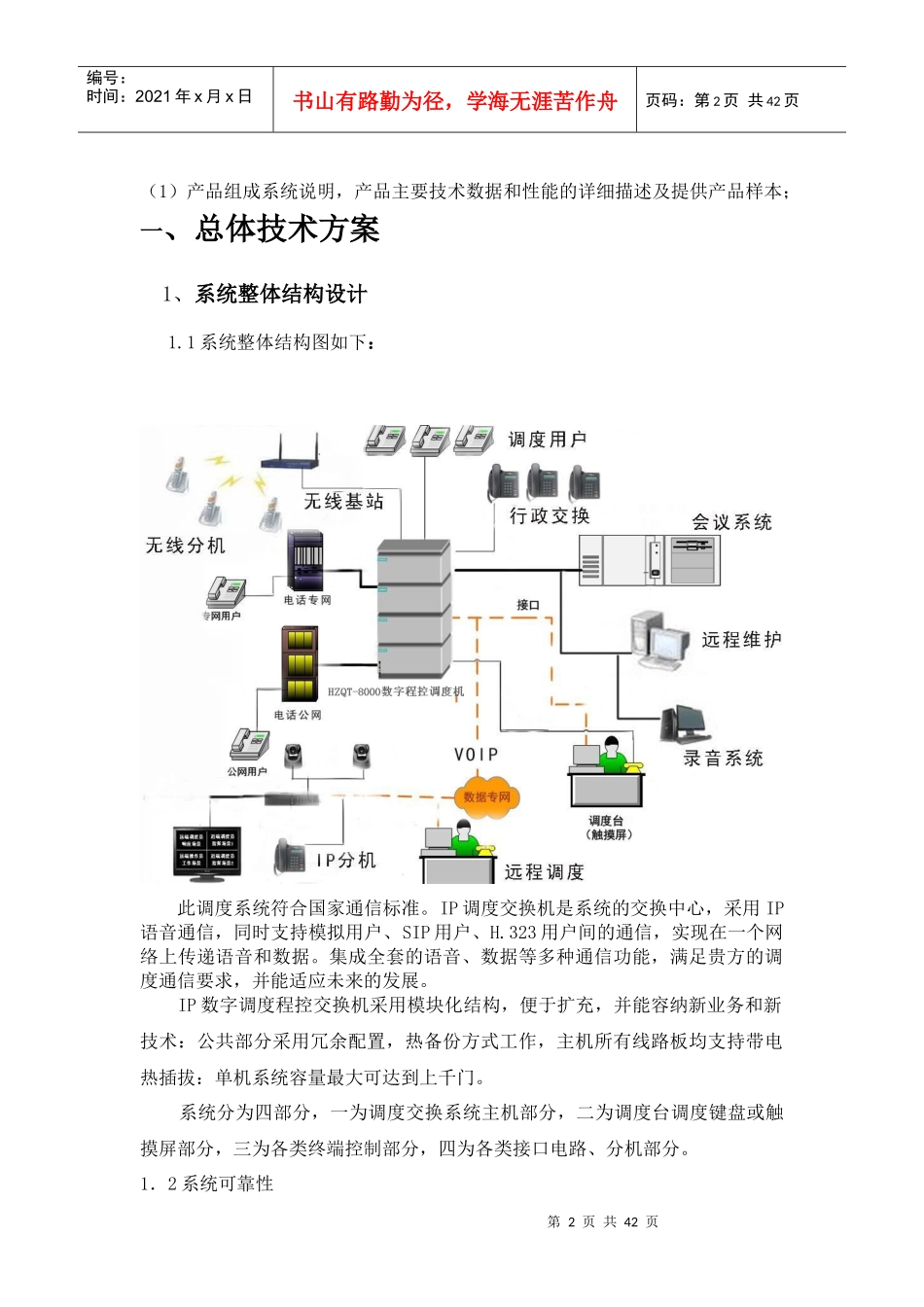

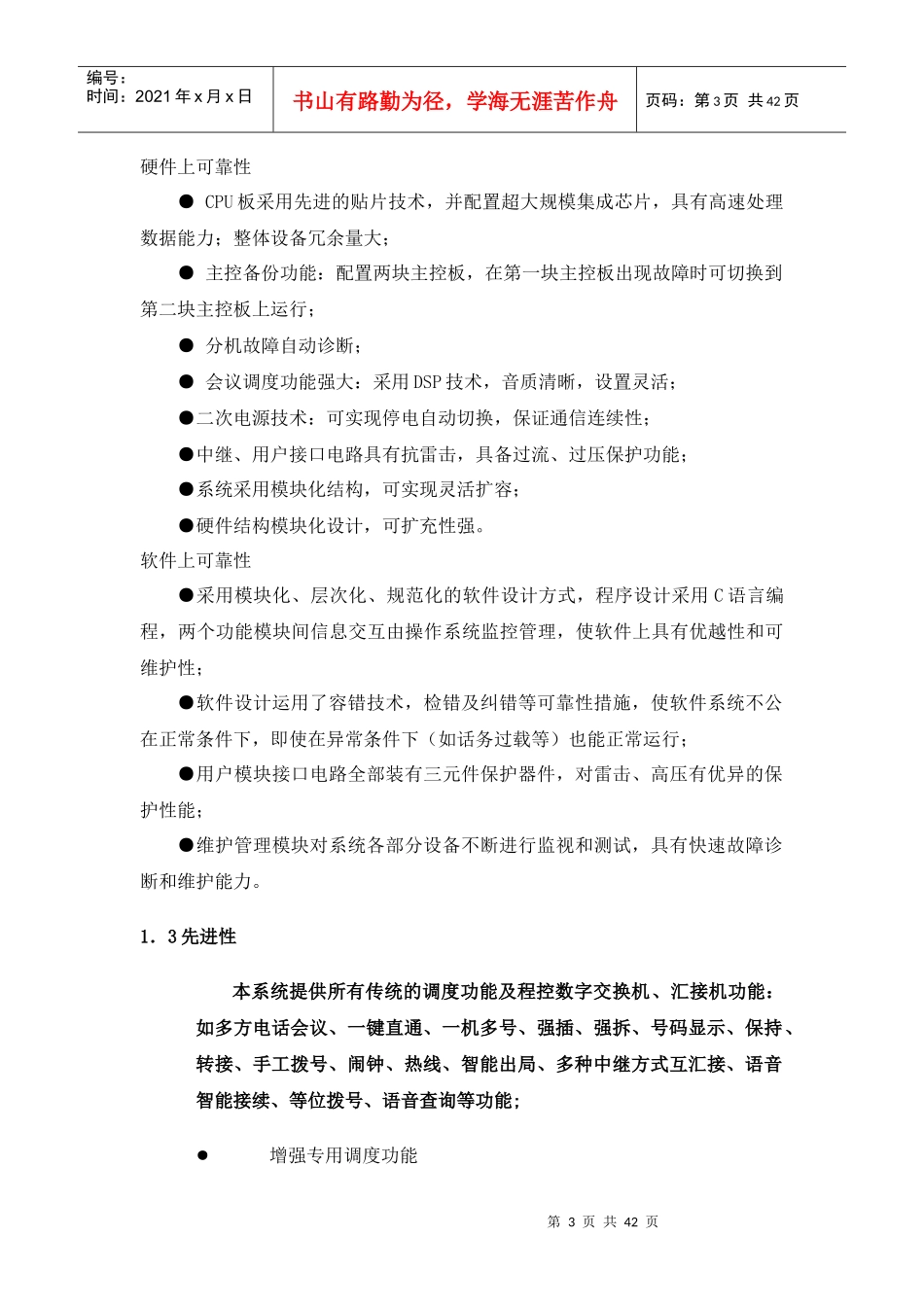

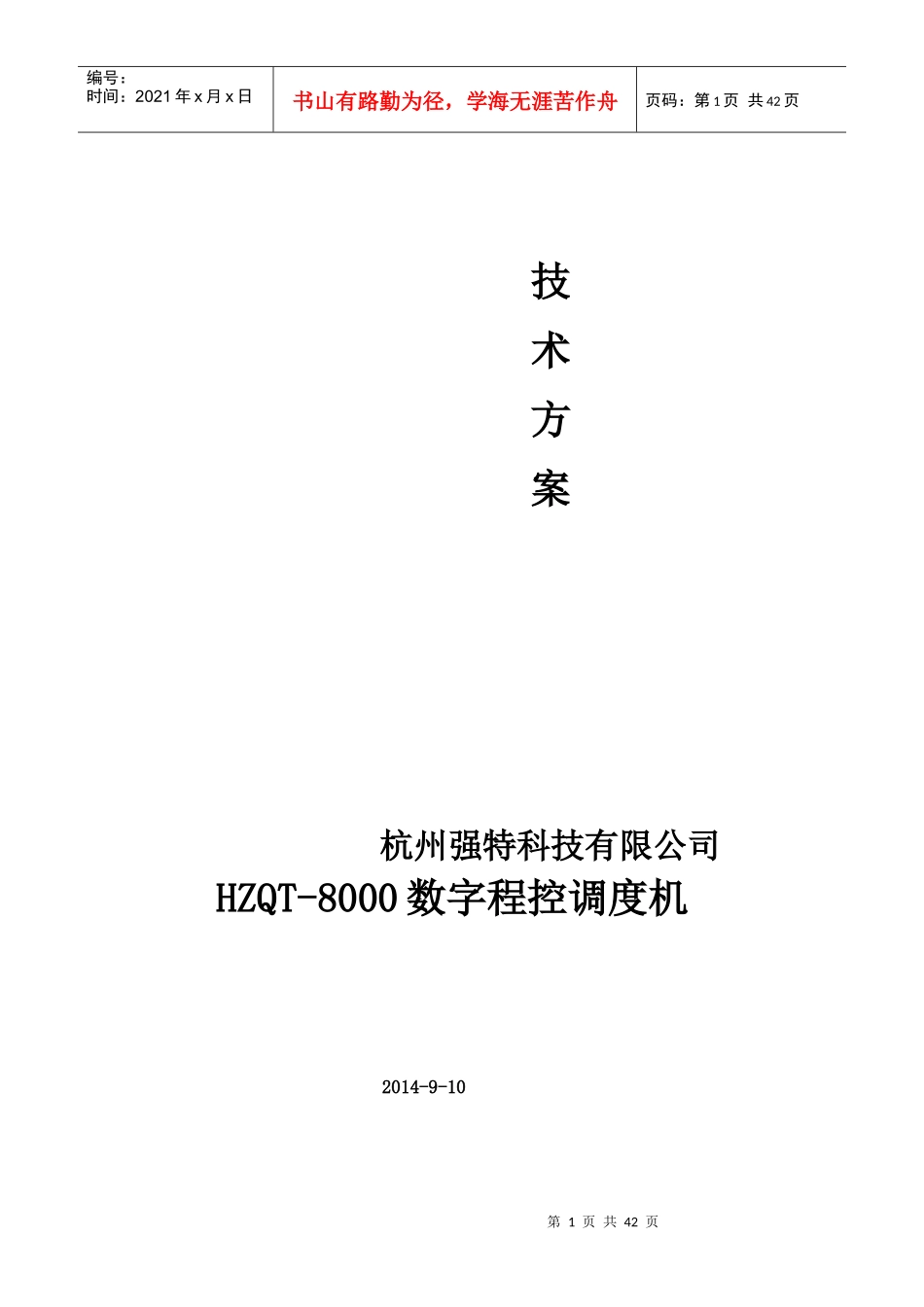

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页2014-9-10HZQT-8000数字程控调度机技术方案杭州强特科技有限公司第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页（1）产品组成系统说明，产品主要技术数据和性能的详细描述及提供产品样本；一、总体技术方案1、系统整体结构设计1.1系统整体结构图如下：此调度系统符合国家通信标准。IP调度交换机是系统的交换中心，采用IP语音通信，同时支持模拟用户、SIP用户、H.323用户间的通信，实现在一个网络上传递语音和数据。集成全套的语音、数据等多种通信功能，满足贵方的调度通信要求，并能适应未来的发展。IP数字调度程控交换机采用模块化结构，便于扩充，并能容纳新业务和新技术：公共部分采用冗余配置，热备份方式工作，主机所有线路板均支持带电热插拔：单机系统容量最大可达到上千门。系统分为四部分，一为调度交换系统主机部分，二为调度台调度键盘或触摸屏部分，三为各类终端控制部分，四为各类接口电路、分机部分。1．2系统可靠性第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页硬件上可靠性●CPU板采用先进的贴片技术，并配置超大规模集成芯片，具有高速处理数据能力；整体设备冗余量大；●主控备份功能：配置两块主控板，在第一块主控板出现故障时可切换到第二块主控板上运行；●分机故障自动诊断；●会议调度功能强大：采用DSP技术，音质清晰，设置灵活；●二次电源技术：可实现停电自动切换，保证通信连续性；●中继、用户接口电路具有抗雷击，具备过流、过压保护功能；●系统采用模块化结构，可实现灵活扩容；●硬件结构模块化设计，可扩充性强。软件上可靠性●采用模块化、层次化、规范化的软件设计方式，程序设计采用C语言编程，两个功能模块间信息交互由操作系统监控管理，使软件上具有优越性和可维护性；●软件设计运用了容错技术，检错及纠错等可靠性措施，使软件系统不公在正常条件下，即使在异常条件下（如话务过载等）也能正常运行；●用户模块接口电路全部装有三元件保护器件，对雷击、高压有优异的保护性能；●维护管理模块对系统各部分设备不断进行监视和测试，具有快速故障诊断和维护能力。1．3先进性本系统提供所有传统的调度功能及程控数字交换机、汇接机功能：如多方电话会议、一键直通、一机多号、强插、强拆、号码显示、保持、转接、手工拨号、闹钟、热线、智能出局、多种中继方式互汇接、语音智能接续、等位拨号、语音查询等功能;●增强专用调度功能第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页●强大的多优先级强插、强拆●全面的监听功能●全双工会议发言达128方●系统最大有会议200组(内外线混合)同时时进行(每个调度台可独立达64组会议)●内外线呼叫等待●等级呼叫●优先呼叫●三警合一●2组0-12位不等长的全分机编码,通过设置可达到更多组●中继接口全面混合汇接,NO7,PRI,ETSI,NO1,R2,环路,磁石等之音任意汇接●中继汇接字头管理完整,主叫号码加发,扣发,变换,被叫号码加发,扣发●全面中继专线功能●完整的呼叫信息●强大的拨号预处理功能●允许内外线全部或部分重号●先进的全通道数字录音系统及管理系统，保证调度总机优先录音●弹性系统功能编码，保证系统升级后用户的使用习惯不变硬件本系统硬件采用超大规模通信专用芯片,专用DSP数字信号处理芯片,FPGA可编程逻辑芯片等,确保了系统的低功耗、高效率、长寿命，高可靠;并且做到公共单元全部热备份,无缝隙切换工作;所有单元板全部支持热插拔;系统采用三级防雷击保护，并全部通过K20抗雷击测试，完全能够满足重雷区环境的特殊要求。第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页1．4产品优势1、公司为调度通讯行业的专业厂家，自成立之日起一直致力于调度通讯系统研制，产品销售于全国各地，深受用户好评。公司有专业的生产流水线，有专业的检测设备。2、我公司生的调度通讯设备，吸取了以往所有调...
