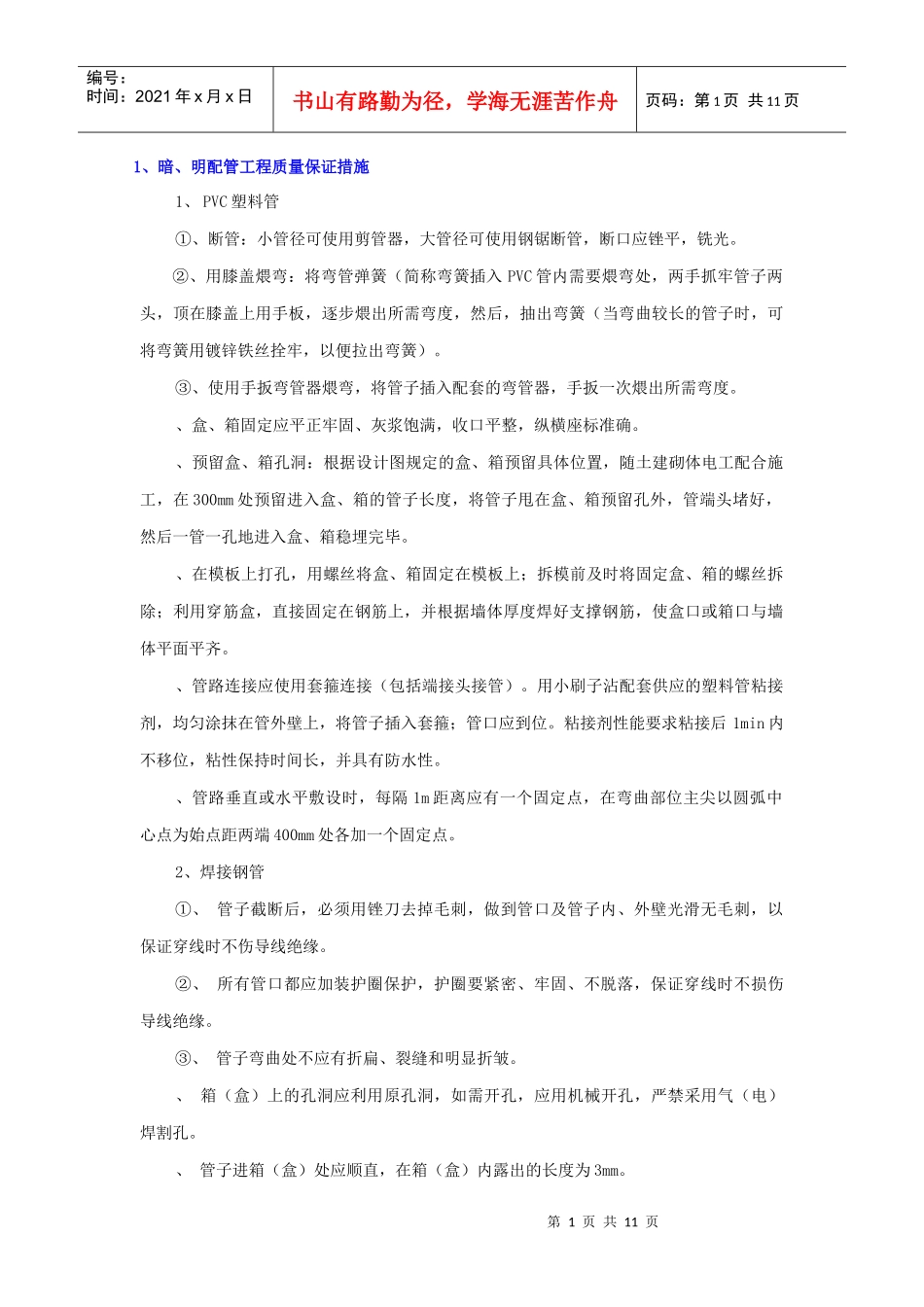

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页1、暗、明配管工程质量保证措施1、PVC塑料管①、断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。②、用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手板，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。③、使用手扳弯管器煨弯，将管子插入配套的弯管器，手扳一次煨出所需弯度。、盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确。、预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在300mm处预留进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，然后一管一孔地进入盒、箱稳埋完毕。、在模板上打孔，用螺丝将盒、箱固定在模板上；拆模前及时将固定盒、箱的螺丝拆除；利用穿筋盒，直接固定在钢筋上，并根据墙体厚度焊好支撑钢筋，使盒口或箱口与墙体平面平齐。、管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后1min内不移位，粘性保持时间长，并具有防水性。、管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位主尖以圆弧中心点为始点距两端400mm处各加一个固定点。2、焊接钢管①、管子截断后，必须用锉刀去掉毛刺，做到管口及管子内、外壁光滑无毛刺，以保证穿线时不伤导线绝缘。②、所有管口都应加装护圈保护，护圈要紧密、牢固、不脱落，保证穿线时不损伤导线绝缘。③、管子弯曲处不应有折扁、裂缝和明显折皱。、箱（盒）上的孔洞应利用原孔洞，如需开孔，应用机械开孔，严禁采用气（电）焊割孔。、管子进箱（盒）处应顺直，在箱（盒）内露出的长度为3mm。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页、电配管均应用锁紧螺母固定，并作跨接地线。、保护管截断严禁用气（电）焊切割。、保护管截断后，管口应挫光无毛刺，管口做喇叭形。、埋入地下的保护管埋设深度为90mm，伸出建筑物散水坡长度为250mm，出入地沟、隧道和建筑物时，保护管两端应塞入50mm以上的麻丝，再用沥青或环氧树脂密封。、成排的保护管应排列整齐，保护管间应留有40mm间隙。2、防雷接地工程质量保证措施一、作业条件：1、接地体作业条件：场地清理干净。底板筋与柱筋连接处已绑扎完。桩基内钢筋与柱筋连接处已绑扎完。2、防雷引下线暗敷设作业条件：利用主筋作引下线时，钢筋绑扎完毕。3、避雷网安装作业条件：接地体与引下线必须做完。支架安装完毕。具备调直场地和垂直运输条件。二、操作工艺1、利用底板圈梁梁筋做好接地体，把每组梁钢筋连接处搭接处焊接牢固，再与柱主筋(4根)焊好，并在室外地面以下，将主筋预埋好接地连接板，清除药渣，并将两根主筋用色漆做好标记，便于引出和检查。2、接地干线安装：接地干线应与接地体连接的扁钢相连接，它分为室内与室外连接两种。3、防雷引下线暗敷设：1）利用主筋作暗敷引下线时，每条引下线利用四根主筋。2）现浇混凝土内敷设引下线不做防腐处理。3）建筑物防雷引下线暗敷设做法：利用主筋作引下线，用油漆作好标记，距室外地坪0.5m处焊好测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，搭接长度为100mm。3、等电位工程质量保证措施1、进出建筑物的所有金属管道均需做等电位联结，管径（d≥150）用40X4镀锌扁铁，管径（d＜150）用25X4镀锌扁铁做抱箍与接地干线焊接相连，管道联结处用镀锌螺栓固定。2、铸铁管道连接将其接触表面用磨光机打磨好后，将扁铁抱箍与管道连接后再与接地干线焊接相连，在连接处做防腐。镀锌钢管直接用镀锌扁铁抱箍连接后焊接到接地干线。在抱箍连接处，40X4镀锌扁钢用两个M12镀锌螺栓连接，25X4镀锌扁钢用一个M12镀锌螺栓连接。3、电梯机房，配电间，卫生间等处等电位连接，其做法是将镀锌扁铁引入LEB箱，从LEB箱用PVCφ16管引至各设备附近，以后穿BVR-4mm²接地线至各设备。卫生间的...
