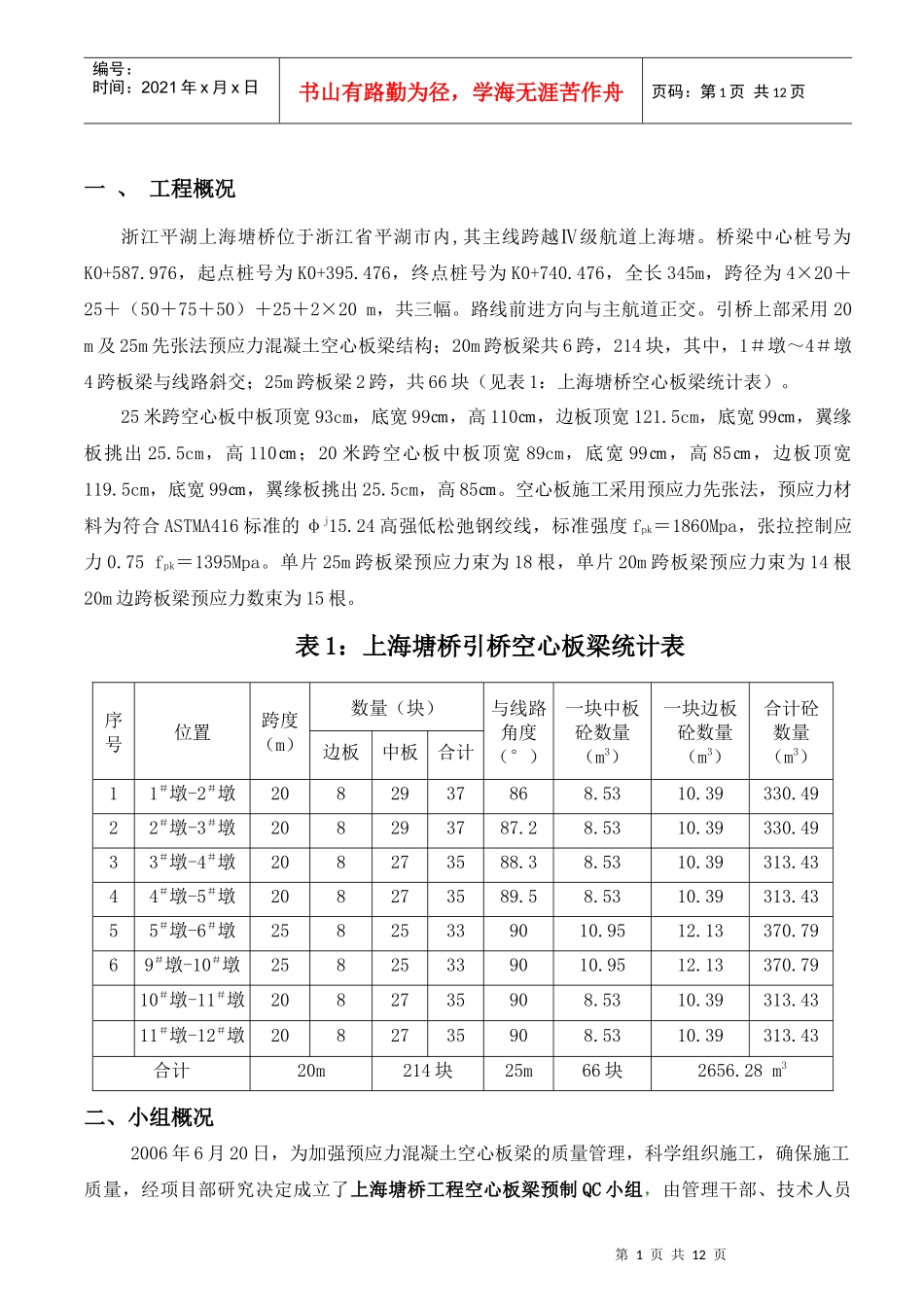

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页一、工程概况浙江平湖上海塘桥位于浙江省平湖市内,其主线跨越Ⅳ级航道上海塘。桥梁中心桩号为K0+587.976，起点桩号为K0+395.476，终点桩号为K0+740.476，全长345m，跨径为4×20＋25＋（50＋75＋50）＋25＋2×20m，共三幅。路线前进方向与主航道正交。引桥上部采用20m及25m先张法预应力混凝土空心板梁结构；20m跨板梁共6跨，214块，其中，1＃墩～4＃墩4跨板梁与线路斜交；25m跨板梁2跨，共66块（见表1：上海塘桥空心板梁统计表）。25米跨空心板中板顶宽93cm，底宽99㎝，高110㎝，边板顶宽121.5cm，底宽99㎝，翼缘板挑出25.5cm，高110㎝；20米跨空心板中板顶宽89cm，底宽99㎝，高85㎝，边板顶宽119.5cm，底宽99㎝，翼缘板挑出25.5cm，高85㎝。空心板施工采用预应力先张法，预应力材料为符合ASTMA416标准的φj15.24高强低松弛钢绞线，标准强度fpk＝1860Mpa，张拉控制应力0.75fpk＝1395Mpa。单片25m跨板梁预应力束为18根，单片20m跨板梁预应力束为14根20m边跨板梁预应力数束为15根。表1：上海塘桥引桥空心板梁统计表序号位置跨度（m）数量（块）与线路角度（°）一块中板砼数量（m3）一块边板砼数量（m3）合计砼数量（m3）边板中板合计11＃墩-2＃墩2082937868.5310.39330.4922＃墩-3＃墩208293787.28.5310.39330.4933＃墩-4＃墩208273588.38.5310.39313.4344＃墩-5＃墩208273589.58.5310.39313.4355＃墩-6＃墩25825339010.9512.13370.7969＃墩-10＃墩25825339010.9512.13370.7910＃墩-11＃墩2082735908.5310.39313.4311＃墩-12＃墩2082735908.5310.39313.43合计20m214块25m66块2656.28m3二、小组概况2006年6月20日，为加强预应力混凝土空心板梁的质量管理，科学组织施工，确保施工质量，经项目部研究决定成立了上海塘桥工程空心板梁预制QC小组，由管理干部、技术人员第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页等6人组成。全体成员均经过全面质量管理培训，学习的时间在90小时以上，经验丰富，技术素质高，详见表2。表2：小组成员概况表小组名称上海塘桥工程空心板梁预制QC小组注册号课题名称确保上海塘桥工程引桥空心板梁施工质量注册时间活动时间序号姓名性别年龄文化程度技术职称接受TQC教育时间组内分工1汪雄关男38本科工程师120组长2李志强男27本科助工120副组长3陈世明男24本科助工90质检4徐华男23本科助工90质检5张欢男23本科助工90质检6胡振艳男23本科助工90试验员兼资料员平均年龄26平均受教育时间（h）100成立时间2006.6.15主要活动时间2006.6.15～2006.12.31三、选题理由理由1：上海塘桥工程是我集团公司2006年度重难点工程项目，质量目标为局优质工程。理由2：该桥作为平湖市重点工程，业主对质量、外观要求高。理由3：空心板梁结构尺寸较小，芯模采用橡胶气囊，其施工定位控制难度大，质量要求严格。理由4：项目部技术管理人员参与类似桥梁工程的施工经验不足。综上因素，选定课题：确保上海塘桥工程引桥空心板梁施工质量。四、活动目标、方针及目标保证措施1、活动目标（1）自检分项工程一次合格率100％，优良率90％以上，确保板梁施工质量。（2）小组成员专业技术水平、施工管理水平提高，责任心增强，锻炼施工队伍，积累丰富的施工经验。（3）优质、高效的完成施工任务，为创“优质工程”打下基础以及为我公司在浙江市场第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页创造良好的企业形象。（4）加快施工进度，避免窝工及机具闲置的浪费。（5）进一步完善我公司板梁预制施工工艺。（6）通过优化施工方案，可节约成本11万元，并保证了工程在计划工期内顺利完成。2、活动方针活动方针：QC小组将“以人为本、关爱环境、守法诚信、建造精品”的质量、环境和职业安全健康方针作为本次活动的方针。3、目标保证措施（1）合理优化施工工艺，严格控制施工原材料及施工工序。加强职工素质教育，使他们认识到工作的紧迫性和重要性，提高工作积极性。（2）组织施工质量教育和技术培训，...
