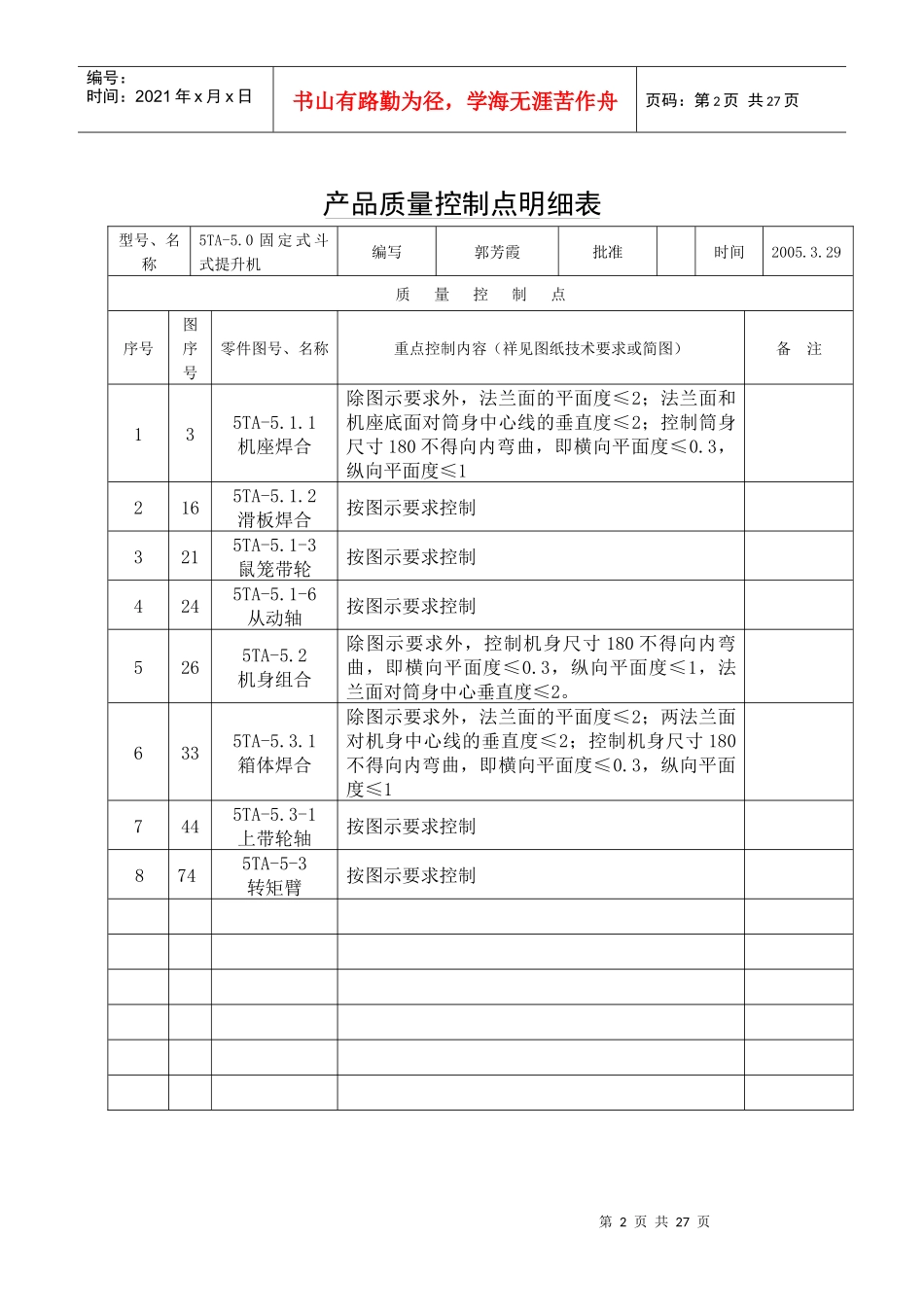

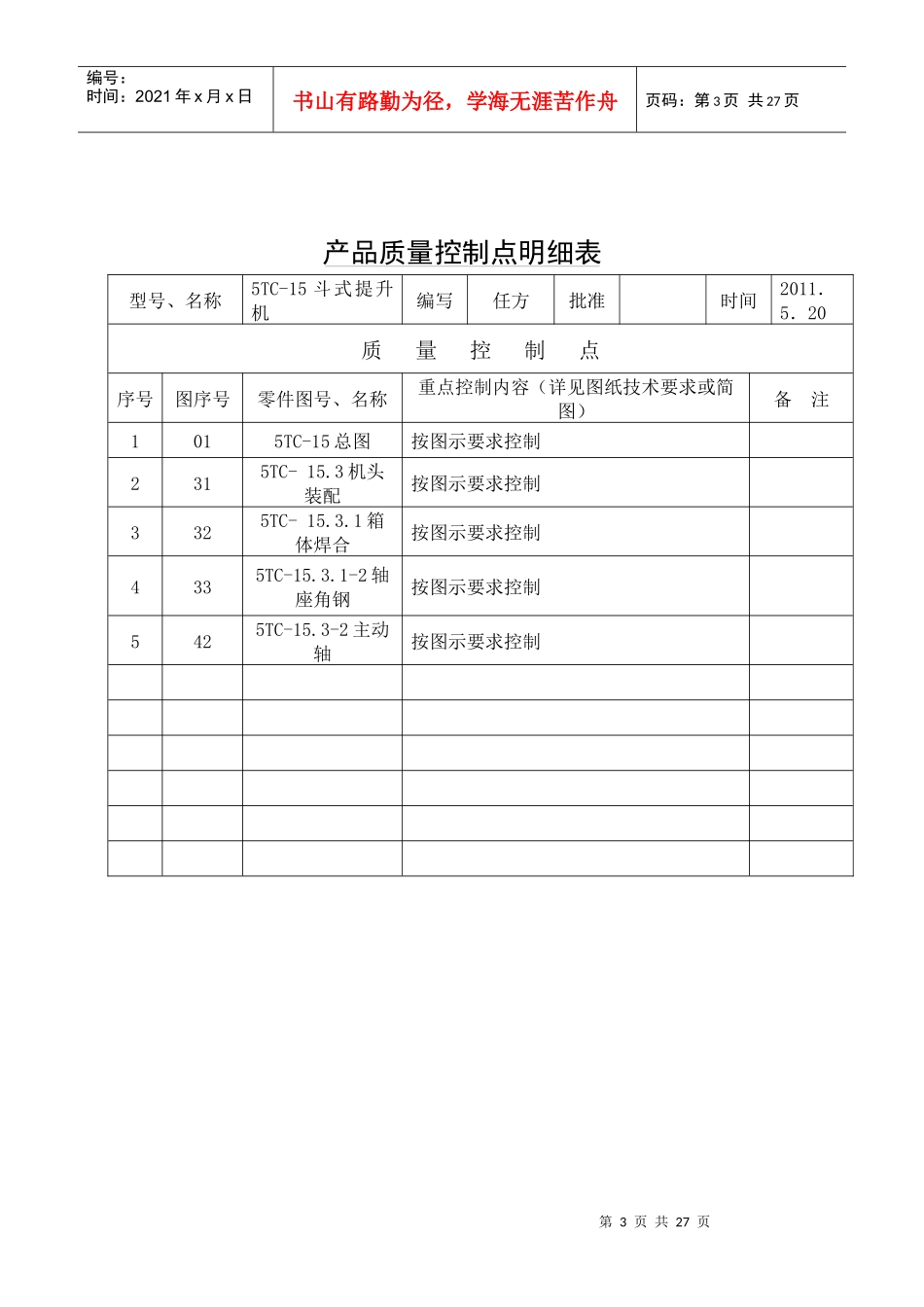

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页产品质量控制点明细表型号、名称5BY-10P批次式包衣机编写何刚批准时间2011.3.17质量控制点序号图序号零件图号、名称重点控制内容（祥见图纸技术要求或简图）备注1895BY-10P.3.1搅拌筒上段1.法兰上下段的平行度；2.法兰与筒外板焊接后要求加工到图纸要求的尺寸与精度。2915BY-10P.3.1-2中间衬板（一）1.该零件只允许拚接1次；2.保证其拼接后的圆度公差3935BY-10P.3.1-4上法兰（一）1.此件不可以拼接；2.法兰的平面度4945BY-10P.3.1-5下法兰（一）1.此件不可以拼接；2.法兰的平面度5955BY-10P.3.2搅拌筒中段1.法兰上下段的平行度；2.法兰与筒外板焊接后要求加工到图纸要求的尺寸与精度。6995BY-10P.3.2-1中间衬板（二）1.该零件只允许拚接1次；2.保证其拼接后的圆度公差71035BY-10P.3.2-6下法兰（二）1.此件不可以拼接；2.法兰的平面度81065BY-10P.3.3-3支撑底板1.保证所有孔的相对位置；2.保证底板的圆度公差91105BY-10P.3.4锅底法兰1.零件焊接后加工此件；2.保证其垂直度101115BY-10P.3.4-1轴1.严格按照图纸尺寸加工；2.保证轴的同轴度111145BY-10P.3.5-1锅1.保证该零件内表面的精度；2.图中从φ420到（φ640），为圆弧面，该圆弧面内，锅的厚度由δ5过渡为δ3；3.加工后必须达到圆度公差，图中的角度尺寸51度必须满足121245BY-10P.3-2甩盘轴1.该轴的同轴度第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页产品质量控制点明细表型号、名称5TA-5.0固定式斗式提升机编写郭芳霞批准时间2005.3.29质量控制点序号图序号零件图号、名称重点控制内容（祥见图纸技术要求或简图）备注135TA-5.1.1机座焊合除图示要求外，法兰面的平面度≤2；法兰面和机座底面对筒身中心线的垂直度≤2；控制筒身尺寸180不得向内弯曲，即横向平面度≤0.3，纵向平面度≤12165TA-5.1.2滑板焊合按图示要求控制3215TA-5.1-3鼠笼带轮按图示要求控制4245TA-5.1-6从动轴按图示要求控制5265TA-5.2机身组合除图示要求外，控制机身尺寸180不得向内弯曲，即横向平面度≤0.3，纵向平面度≤1，法兰面对筒身中心垂直度≤2。6335TA-5.3.1箱体焊合除图示要求外，法兰面的平面度≤2；两法兰面对机身中心线的垂直度≤2；控制机身尺寸180不得向内弯曲，即横向平面度≤0.3，纵向平面度≤17445TA-5.3-1上带轮轴按图示要求控制8745TA-5-3转矩臂按图示要求控制第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页产品质量控制点明细表型号、名称5TC-15斗式提升机编写任方批准时间2011．5．20质量控制点序号图序号零件图号、名称重点控制内容（详见图纸技术要求或简图）备注1015TC-15总图按图示要求控制2315TC-15.3机头装配按图示要求控制3325TC-15.3.1箱体焊合按图示要求控制4335TC-15.3.1-2轴座角钢按图示要求控制5425TC-15.3-2主动轴按图示要求控制第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页产品质量控制点明细表型号、名称5TD-30固定斗式提升机编写任方批准时间2005.6.16质量控制点序号图序号零件图号、名称重点控制内容（祥见图纸技术要求或简图）备注135TD-30.1.1机座焊合除图示要求外，法兰面的平面度≤2；法兰面和机座底面对筒身中心线的垂直度≤2；控制筒身尺寸340不得向内弯曲，即横向平面度≤0.5，纵向平面度≤1.0。2195TD-30.1.2滑板焊合按图示要求控制3245TD-30.1.3下带轮组合按图示要求控制4295TD-30.1-4从动轴按图示要求控制5465TD-30.3第一节机身除图示要求外，控制机身尺寸340不得向内弯曲，即横向平面度≤0.5，纵向平面度≤1.0。6545TD-30.4机身组合除图示要求外，控制机身尺寸340不得向内弯曲，即横向平面度≤0.5，纵向平面度≤1.0。7595TD-30.6.1机头焊合除图示要求外，法兰面的平面度≤2；两法兰面对机身中心线的垂直度≤2；控制机身尺寸340不得向内弯曲，即横向平面度≤0.5，纵向平面度≤1.0。8685TD-30.6-1主动轴按图示要求控制第5页共27页第4页共27页编号：时间：2021...
