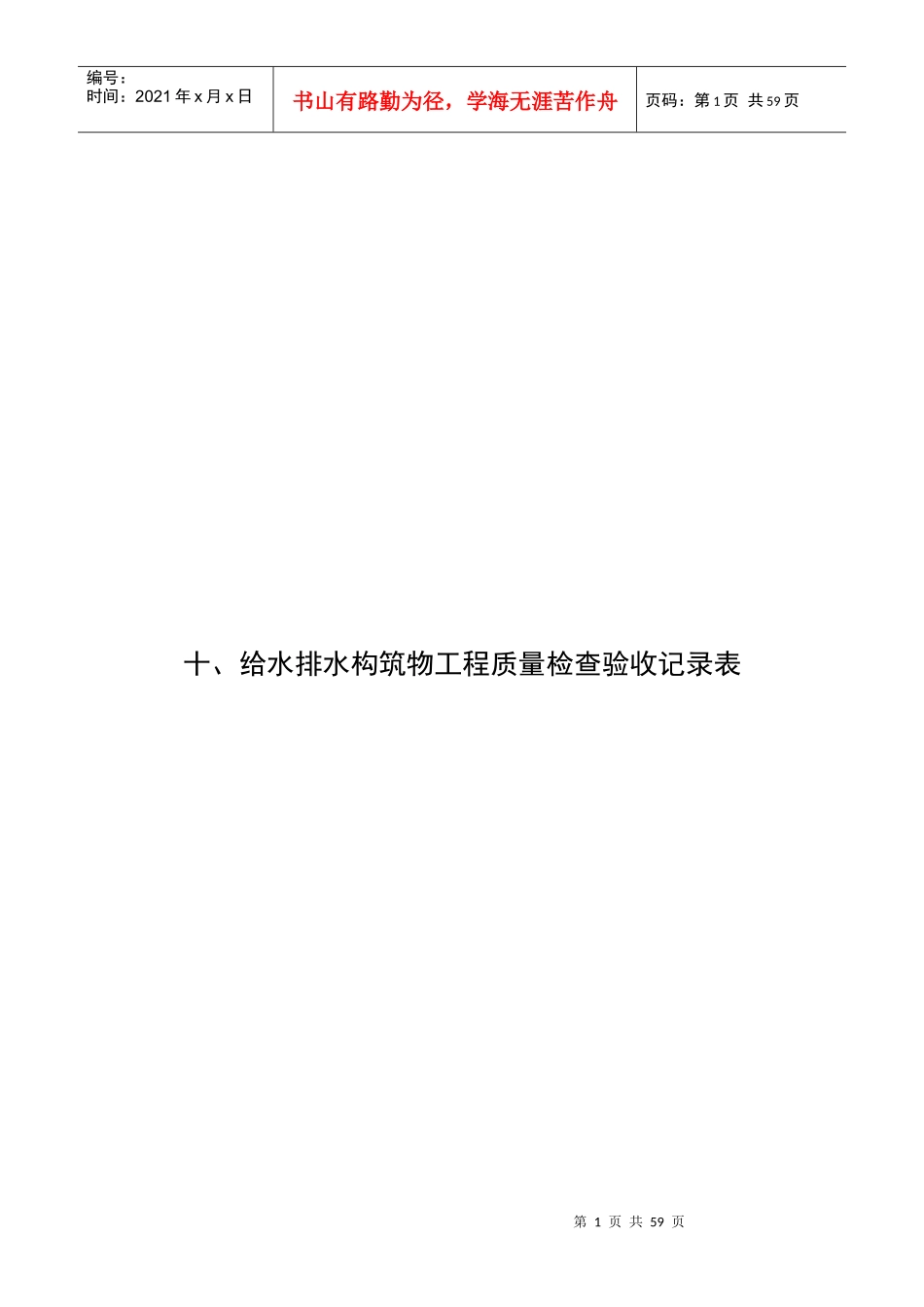

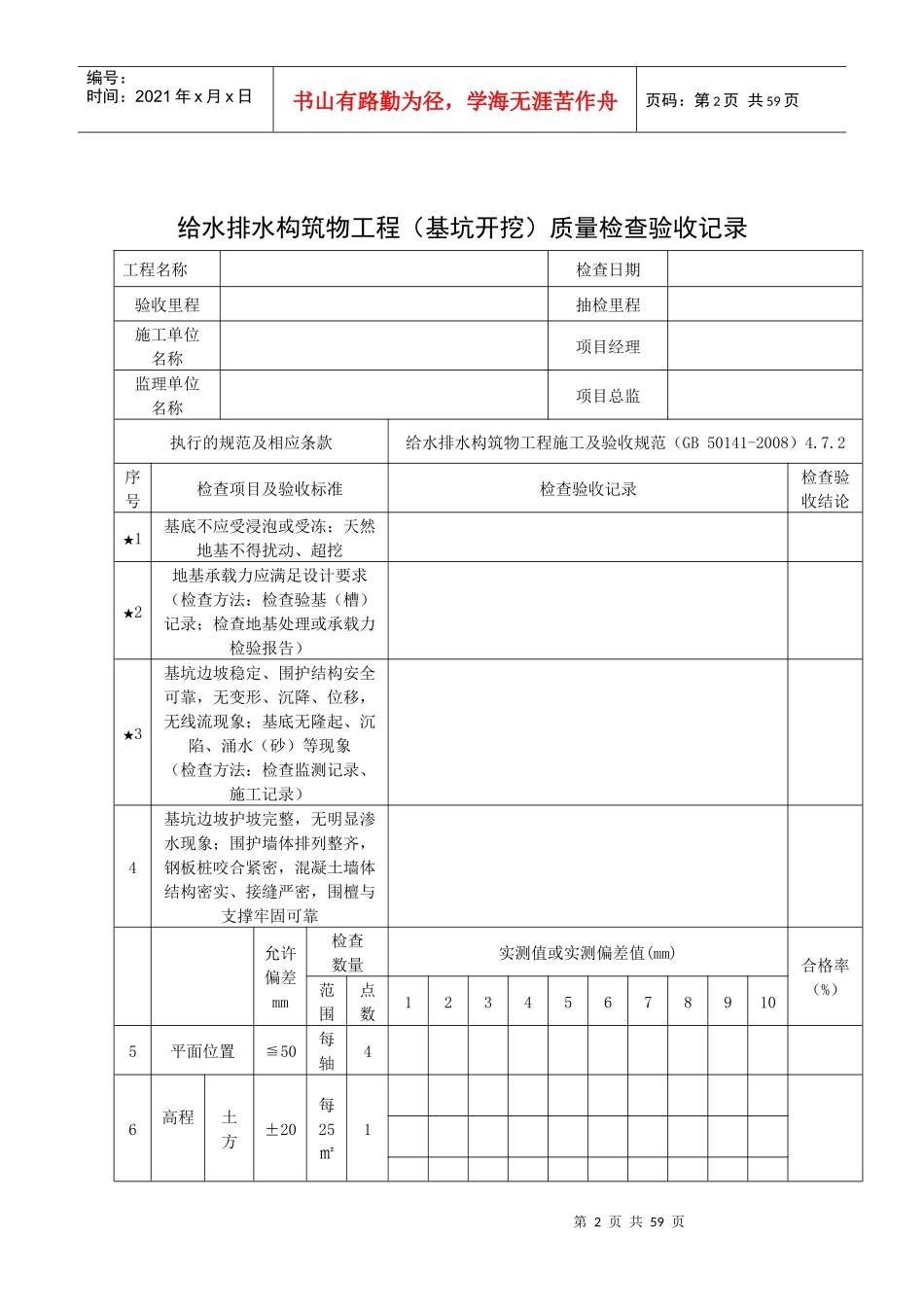

第1页共59页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共59页十、给水排水构筑物工程质量检查验收记录表第2页共59页第1页共59页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共59页给水排水构筑物工程(基坑开挖)质量检查验收记录工程名称检查日期验收里程抽检里程施工单位名称项目经理监理单位名称项目总监执行的规范及相应条款给水排水构筑物工程施工及验收规范(GB50141-2008)4.7.2序号检查项目及验收标准检查验收记录检查验收结论★1基底不应受浸泡或受冻;天然地基不得扰动、超挖★2地基承载力应满足设计要求(检查方法:检查验基(槽)记录;检查地基处理或承载力检验报告)★3基坑边坡稳定、围护结构安全可靠,无变形、沉降、位移,无线流现象;基底无隆起、沉陷、涌水(砂)等现象(检查方法:检查监测记录、施工记录)4基坑边坡护坡完整,无明显渗水现象;围护墙体排列整齐,钢板桩咬合紧密,混凝土墙体结构密实、接缝严密,围檀与支撑牢固可靠允许偏差mm检查数量实测值或实测偏差值(mm)合格率(%)范围点数123456789105平面位置≦50每轴46高程土方±20每25㎡1第3页共59页第2页共59页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共59页石方+20,-2007平面尺寸满足设计要求每座88放坡开挖的边坡坡度满足设计要求每边49多级边坡平台宽度+100,-50每级每边210基底表面平整度20每25㎡1参加验收单位人员签字建设单位勘察单位设计单位监理单位施工单位其他参验单位备注:1、表中的检查验收记录由参加验收检查的专业监理填写;高程实测记录单独附表后2、验收结论由验收组确定后由专业监理填写。第4页共59页第3页共59页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共59页给水排水构筑物工程(基坑回填)质量检查验收记录工程名称检查日期验收里程抽检里程施工单位名称项目经理监理单位名称项目总监执行的规范及相应条款给水排水构筑物工程施工及验收规范(GB50141-2008)4.7.7序号检查项目及验收标准检查验收记录检查验收结论★1回填材料符合设计要求;回填土中不应含有淤泥、腐殖土、有机物,砖、石、木块等杂物(检查检测报告)★2回填高度符合设计要求;沟槽不得带水回填,回填应分层务实★3回填时构筑物无损伤、沉降、位移4压实后表面平整、无松散、起皮、裂纹;粗细颗粒分配均匀,不得有砂窝及梅花现象5回填表面平整度宜为20mm6回填土压实度应符合设计要求,设计无要求时,应符合以下规定压实度允许偏差mm检查数量实测值或实测偏差值(mm)合格率(%)范围点数123456789107一般情况下≥90构筑物四周回填按50延米/层;大面积回填按500㎡/层1(三点)8地面有散水等≥959当年回填土上修路、铺设管道≥93注≥95参加验收单位人员签字建设单位勘察单位设计单位监理单位施工单位其他参验单位第5页共59页第4页共59页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共59页备注:1、表中的检查验收记录由参加验收检查的专业监理填写;高程实测记录单独附表后2、验收结论由验收组确定后由专业监理填写。3、表中压实度除标注者外均为轻型击实标准。第6页共59页第5页共59页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共59页给水排水构筑物工程(静力压桩)质量检查验收记录工程名称检查日期验收里程抽检里程施工单位名称项目经理监理单位名称项目总监执行执行的规范及相应条款给水排水构筑物工程施工及验收规范(GB50141-2008)4.7.4建筑地基基础工程施工质量验收规范(GB50202—2002)5.2序号检查项目及验收标准检查验收记录检查验收结论1★桩体质量检验符合相关技术规范要求(检查基桩检测报告)2★桩位偏差(按规范GB50202第5.1.3)3★承载力(符合桩基检测技术规范)检查项目允许偏差或允许值检查数量实测值或实测偏差值(mm)合格率(%)范围点数123456789104成品桩外观表面平整,颜色均匀,掉角深度<10㎜,蜂窝面积小于总面积0.5%横截面边长±5桩顶对角线差<10桩尖中心线<10桩桩身弯曲矢高<1/1000l桩桩顶平整度<2桩强度(检查合格证...
