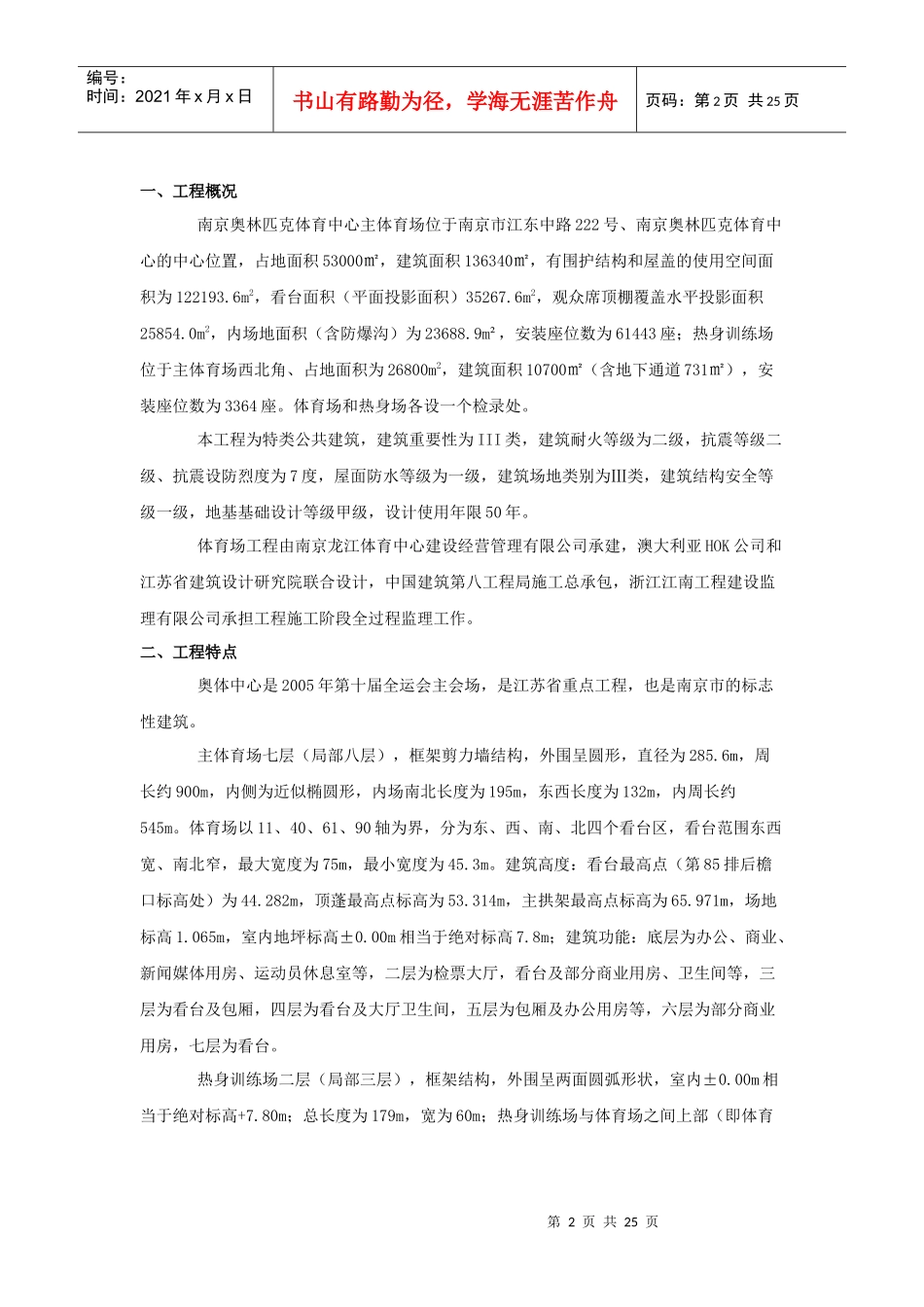

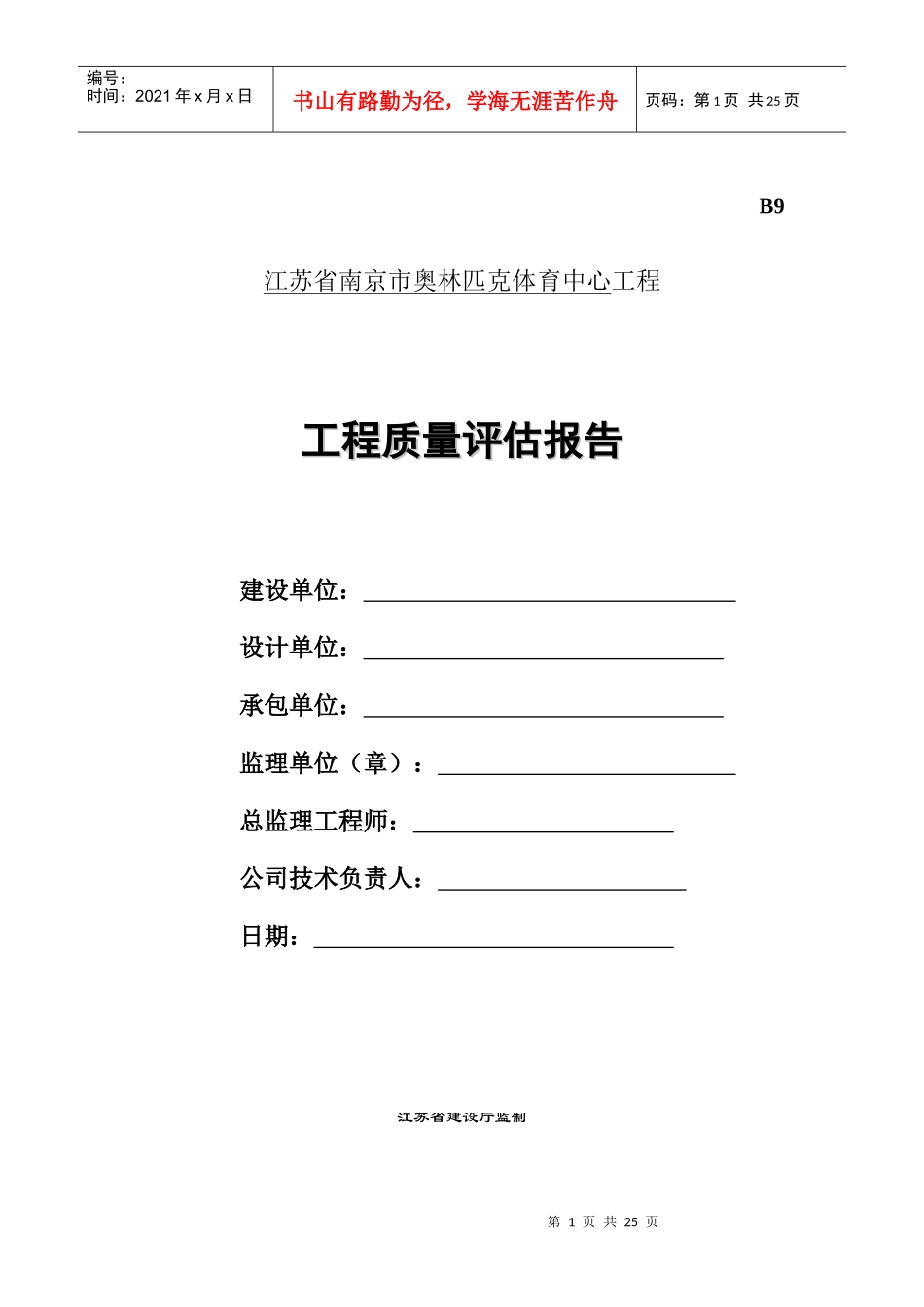

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页B9江苏省南京市奥林匹克体育中心工程工程质量评估报告工程质量评估报告建设单位：设计单位：承包单位：监理单位（章）：总监理工程师：公司技术负责人：日期：江苏省建设厅监制第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页一、工程概况南京奥林匹克体育中心主体育场位于南京市江东中路222号、南京奥林匹克体育中心的中心位置，占地面积53000㎡，建筑面积136340㎡，有围护结构和屋盖的使用空间面积为122193.6m2，看台面积（平面投影面积）35267.6m2，观众席顶棚覆盖水平投影面积25854.0m2，内场地面积（含防爆沟）为23688.9m²，安装座位数为61443座；热身训练场位于主体育场西北角、占地面积为26800m2，建筑面积10700㎡（含地下通道731㎡），安装座位数为3364座。体育场和热身场各设一个检录处。本工程为特类公共建筑，建筑重要性为III类，建筑耐火等级为二级，抗震等级二级、抗震设防烈度为7度，屋面防水等级为一级，建筑场地类别为Ⅲ类，建筑结构安全等级一级，地基基础设计等级甲级，设计使用年限50年。体育场工程由南京龙江体育中心建设经营管理有限公司承建，澳大利亚HOK公司和江苏省建筑设计研究院联合设计，中国建筑第八工程局施工总承包，浙江江南工程建设监理有限公司承担工程施工阶段全过程监理工作。二、工程特点奥体中心是2005年第十届全运会主会场，是江苏省重点工程，也是南京市的标志性建筑。主体育场七层（局部八层），框架剪力墙结构，外围呈圆形，直径为285.6m，周长约900m，内侧为近似椭圆形，内场南北长度为195m，东西长度为132m，内周长约545m。体育场以11、40、61、90轴为界，分为东、西、南、北四个看台区，看台范围东西宽、南北窄，最大宽度为75m，最小宽度为45.3m。建筑高度：看台最高点（第85排后檐口标高处）为44.282m，顶蓬最高点标高为53.314m，主拱架最高点标高为65.971m，场地标高1.065m，室内地坪标高±0.00m相当于绝对标高7.8m；建筑功能：底层为办公、商业、新闻媒体用房、运动员休息室等，二层为检票大厅，看台及部分商业用房、卫生间等，三层为看台及包厢，四层为看台及大厅卫生间，五层为包厢及办公用房等，六层为部分商业用房，七层为看台。热身训练场二层（局部三层），框架结构，外围呈两面圆弧形状，室内±0.00m相当于绝对标高+7.80m；总长度为179m，宽为60m；热身训练场与体育场之间上部（即体育第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页场二层与训练场三层）由大平台相连，下部由地下通道连接于两场一层；训练场中部设有一条100mm宽伸缩缝，将训练场分成基本对称的两段。三、各分部（子分部）工程1、桩基体育场桩基工程共有钻孔灌注桩1552根，先张法预应力管桩68根。钻孔灌注桩设计桩径分别为700mm、800mm、1000mm，极限荷载力标准值分别为6000kN、8000kN、10000kN，设计桩长为50～58m，桩端持力层为卵砾石层；D500mm先张法预应力管桩每桩设计桩长24m，以桩长控制为主。钻孔灌注桩工程施工分为三个标段：Ⅰ标段由北京地质工程公司施工，Ⅱ标段由中铁大桥局第四工程公司施工，Ⅲ标段由江西地质工程公司施工；先张法预应力管桩由中铁十四局施工。钻孔灌注桩静载检测桩数13根，高应变测试桩数36根，满足承载力和变形要求；小应变测试1552根（其中A类桩1392根、B类桩160根，没有C类桩），符合质量要求。标段IIIIII合计钢材（t）7035288062037混凝土（m³）14404106021639841404先张法预应力管桩1632m热身训练场桩基设计为先张法预应力管桩，基桩直径分别为500mm、600mm，设计桩数322根，以桩长控制为主，打桩深度为24～36m，单桩极限荷载力设计值为2200kN。静载检测桩数3根，满足承载和沉降要求；每根工程桩都做了小应变测试，根据南京先科工程检测有限公司的报告，所有桩桩身完整，均评定为A类桩。2、场地处理、田径场面层和草坪工程田径场跑道下部场地处理工程深搅桩由江苏华东建设基础工程总公司施工。工程量如下表：场位桩径（mm）有...
