主要矿用机电设备安装工程质量检验评定表VIP专享VIP免费

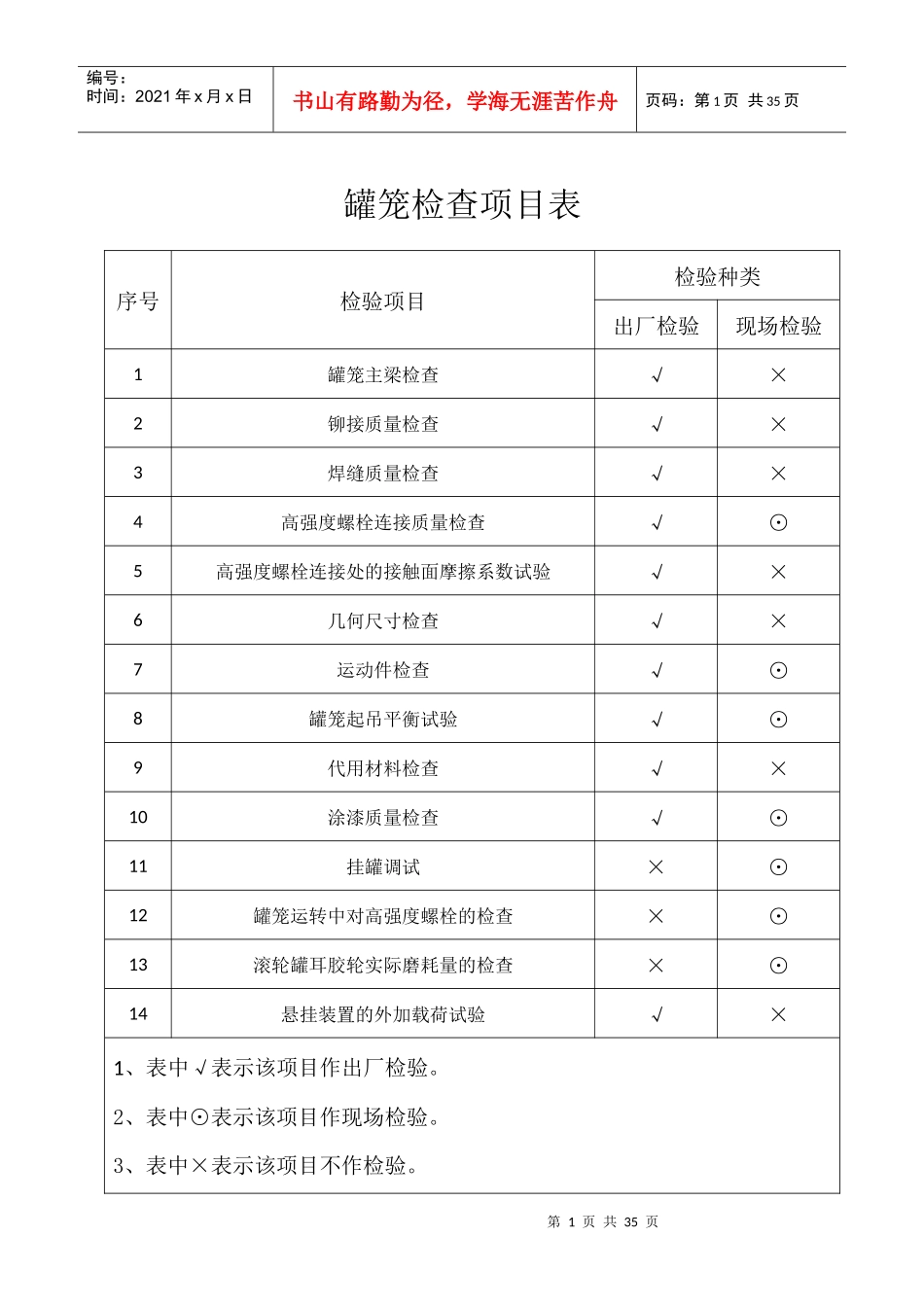

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页罐笼检查项目表序号检验项目检验种类出厂检验现场检验1罐笼主梁检查√×2铆接质量检查√×3焊缝质量检查√×4高强度螺栓连接质量检查√⊙5高强度螺栓连接处的接触面摩擦系数试验√×6几何尺寸检查√×7运动件检查√⊙8罐笼起吊平衡试验√⊙9代用材料检查√×10涂漆质量检查√⊙11挂罐调试×⊙12罐笼运转中对高强度螺栓的检查×⊙13滚轮罐耳胶轮实际磨耗量的检查×⊙14悬挂装置的外加载荷试验√×1、表中√表示该项目作出厂检验。2、表中⊙表示该项目作现场检验。3、表中×表示该项目不作检验。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页垫铁、基础螺栓及二次灌浆工程质量检验评定表单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录保证项目1垫铁的材料第6.1.1条2垫铁的表面粗糙度第6.1.2条3基座下的垫铁第6.1.3条4基础螺栓第6.1.4条5二次灌浆第6.1.5条基本项目1垫铁规格第6.1.6条2垫铁组位置第6.1.7条3同组垫铁第6.1.8条4基础螺栓第6.1.9条允许偏差项目1垫铁层数+1层、-2层2垫铁总厚度不少于60mm-103平垫铁露出设备底座底面边缘10∽30mm±54斜垫铁露出设备底座底面边缘10∽250mm±5施工单位检查评定结果专业工长(施工员)施工班组长项目专业质量检查员：年月日第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)：年月日提升绞车主轴安装工程质量检验评定表单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录保证项目1主轴轴颈第7.2.1条2主轴水平度滚筒直径2m以上0.1/1000滚筒直径2m以下0.2/10003轴承座与底座第7.2.3条4轴瓦与轴承座第7.2.4条允许偏差项目1主轴轴心线在水平面内的位置10/2000L2主轴轴心标高(mm)±503提升中心线的位置(mm)54主轴轴线与提升中心线的垂直度0.15/10005轴承座沿主轴方向的水平度0.1/10006轴承座垂直于主轴方向的水平度0.15/1000施工单位检查评定结果专业工长(施工员)施工班组长第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页项目专业质量检查员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)：年月日提升绞车滚筒组装工程质量检验评定表单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录保证项目1组装滚筒第7.3.1条2对开滚筒和制动盘焊接第7.3.2条3轮毂组装第7.3.3条4切向键与键槽的配合第7.3.4条60%5制动盘跳动量0.5mm6制动轮跳动量制动轮直径(mm)径向跳动<20000.6mm≥2000∽25000.7mm>2500∽30000.8mm>3000∽40000.9mm>40001.0mm基本项目1筒壳与轮毂第7.3.6条2调绳装置第7.3.7条3游动滚筒第7.3.8条4对开滚筒和制动盘焊接第7.3.9条第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页5制动盘、制动的粗糙度第7.3.10条6滚筒衬木第7.3.11条7滚筒出绳孔第7.3.12条允许偏差项目1衬木车削绳槽深度0.2∽0.3d两绳槽中心距d+2∽3mm两滚筒直径(双)2mm施工单位检查评定结果专业工长(施工员)施工班组长项目专业质量检查员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)：年月日提升绞车传动系统安装工程质量检验评定表单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录保证项目1减速器安装第7.4.1条2输出轴...
