QC七大手法与(SPCSPASPD)VIP免费

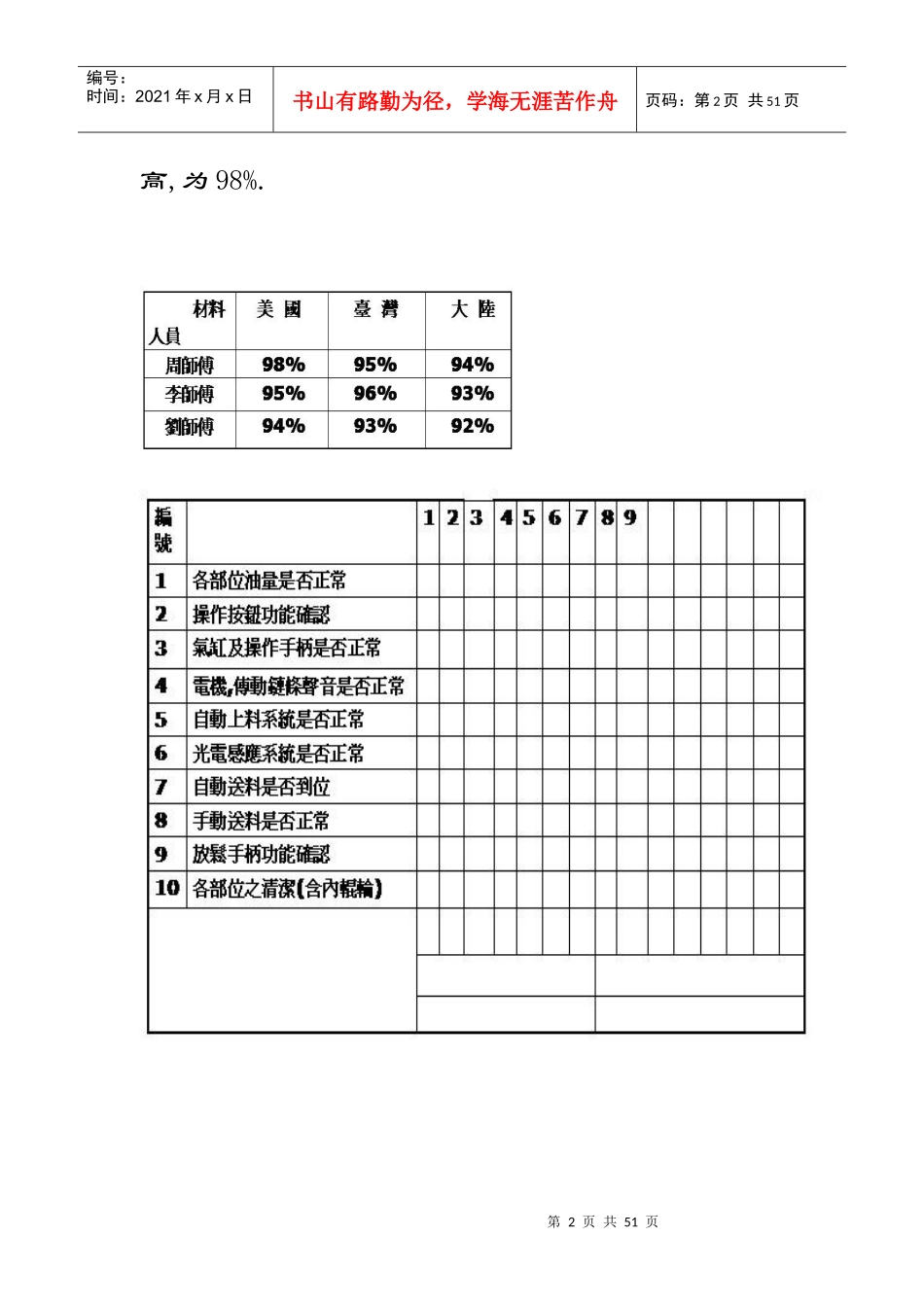

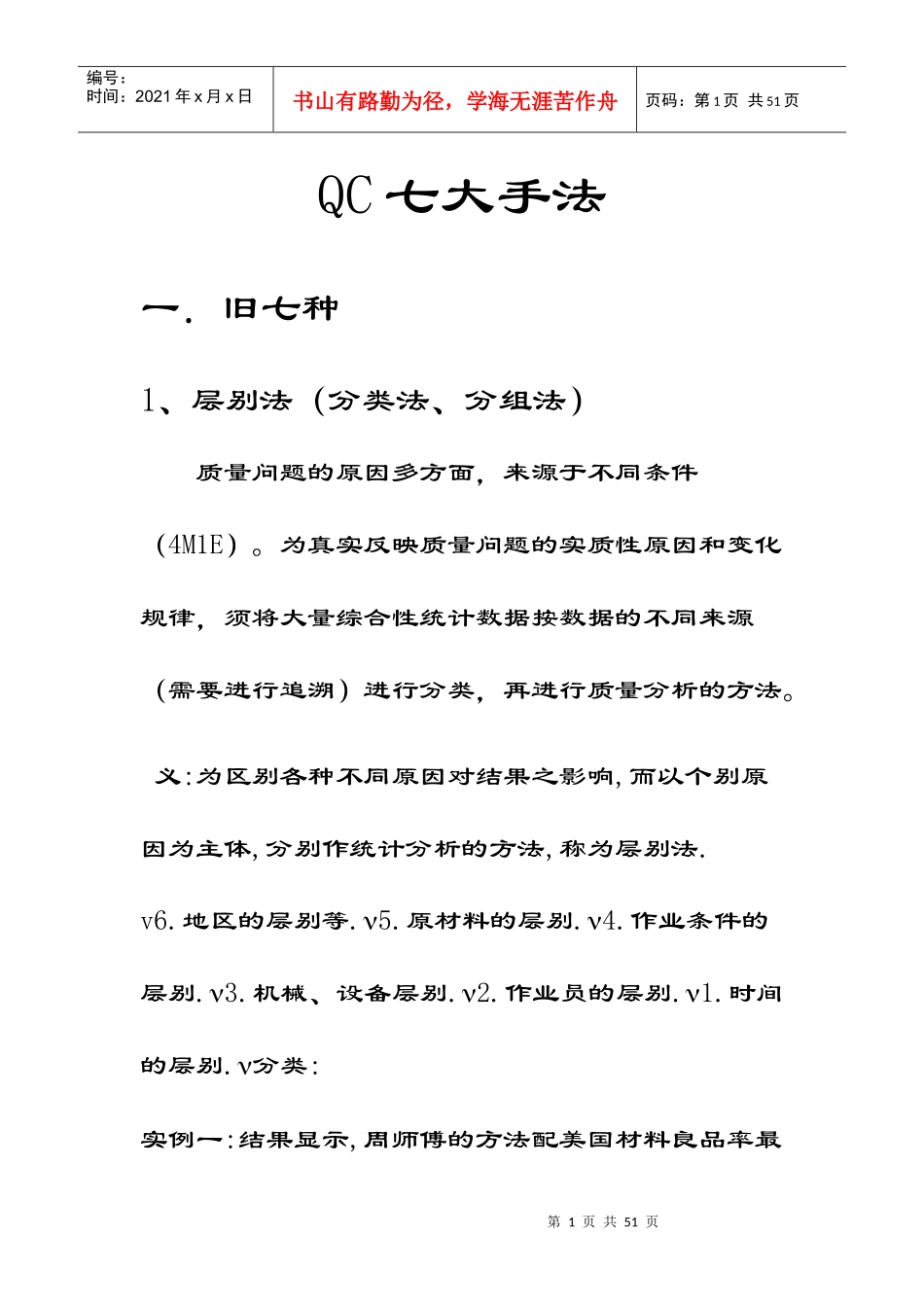

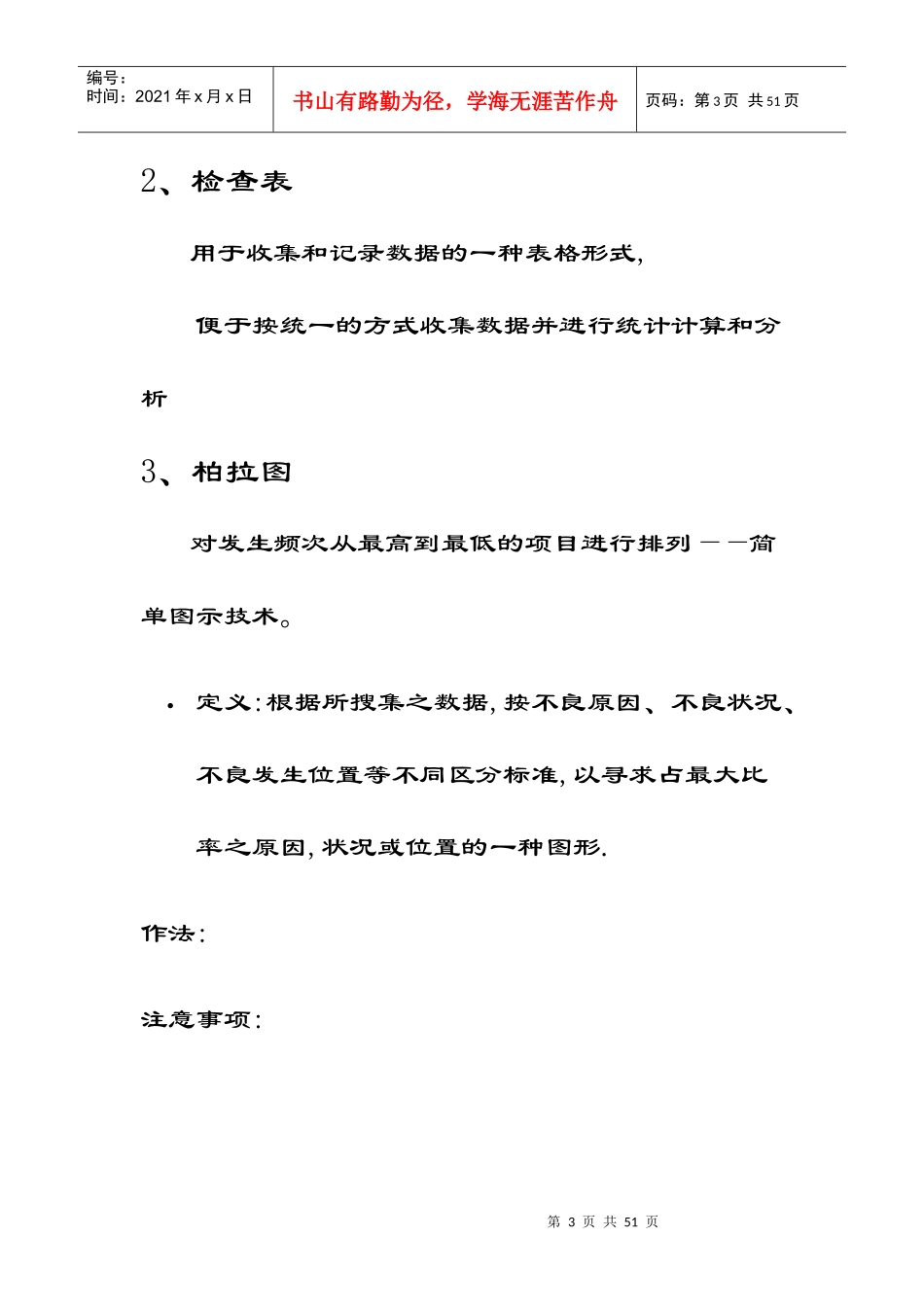

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页QC七大手法一．旧七种1、层别法（分类法、分组法）质量问题的原因多方面，来源于不同条件（4M1E）。为真实反映质量问题的实质性原因和变化规律，须将大量综合性统计数据按数据的不同来源（需要进行追溯）进行分类，再进行质量分析的方法。义:为区别各种不同原因对结果之影响,而以个别原因为主体,分别作统计分析的方法,称为层别法.v6.地区的层别等.5.原材料的层别.4.作业条件的层别.3.机械、设备层别.2.作业员的层别.1.时间的层别.分类:实例一:结果显示,周师傅的方法配美国材料良品率最第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页高,为98%.第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页2、检查表用于收集和记录数据的一种表格形式,便于按统一的方式收集数据并进行统计计算和分析3、柏拉图对发生频次从最高到最低的项目进行排列——简单图示技术。定义:根据所搜集之数据,按不良原因、不良状况、不良发生位置等不同区分标准,以寻求占最大比率之原因,状况或位置的一种图形.作法:注意事项:第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页1.横轴按项目别,依大小顺序由高而低排列下来,“其它”项排末位.2.次数少的项目太多时,可归纳成“其它”项.3.前2～3项累计影响度应在70%以上.v6.可作不同条件的评价.5.用于整理报告或记录.4.用于发掘现场的重要问题点.3.确认改善效果.2.决定改善的攻击目标.1.作为降低不良的依据.第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页纵轴除不良率外,也可表示其它项目.柏拉图的用途:柏拉图应用范围:1.时间管理.，2.安全.3.士气.4.不良率.5.成本.6.营业额.7.医疗ABC法应用:A.时间管理.B.仓务管理.C.其它.第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页柏拉图实例:4、直方图直方图也叫质量分布图、矩形图、柱形图、频数图。它是一种用于工序质量控制的质量数据分布图形，第7页共51页第6页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共51页是全面质量管理过程中进行质量控制的重要方法之一。直方图适用于对大量计量数值进行整理加工，找出其统计规律，也就是分析数据分布的形态，以便对其整体的分布特征进行推断。5、因果图（Causeandeffectdiagram)——石川图、特色要因图、树枝图、鱼刺图以结果为特性，以原因为因素，将原因和结果用箭头联系，表示因果关系。6、管制图也叫质量管理图或监控图。它是通过把质量波动的数据绘制在图上，观察它是否超过控制界限来判断工序质量能否处于稳定状态。这种方法是在1924年由美国的休哈特首创，应用简单、效果较佳、极易掌握，能直接监视控制生产过程，起到保证质量的作用。第8页共51页第7页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共51页7、散布图相关图法又叫相关图法、简易相关分析法。它是通过运用相关图研究两个质量特性之间的相关关系，来控制影响产品质量中相关因素的一种有效的常用方法。相关图是把两个变量之间的相关关系，用直角坐标系表示的图表，它根据影响质量特性因素的各对数据，用小点表示填列在直角坐标图上，并观察它们之间的关系。二．新七种：1、系统图表示某个质量问题与组成要素之间的关系，从而明确问题的重点，寻求达到目的所应采取的最适当的手段和措施的树状图形(倒立逻辑关系因果图）2、关联图第9页共51页第8页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共51页把几个问题及涉及这些问题的关系极为复杂的因素之间的因果关系用箭头连接起来的图形。3、KJ法——亲和图KJ法（川喜田二郎KawakitaJiko）——利用卡片对语言资料进行归纳整理的方法。KJ法的主体方法，把收集到的大量有关特定主题的意见、观点...
