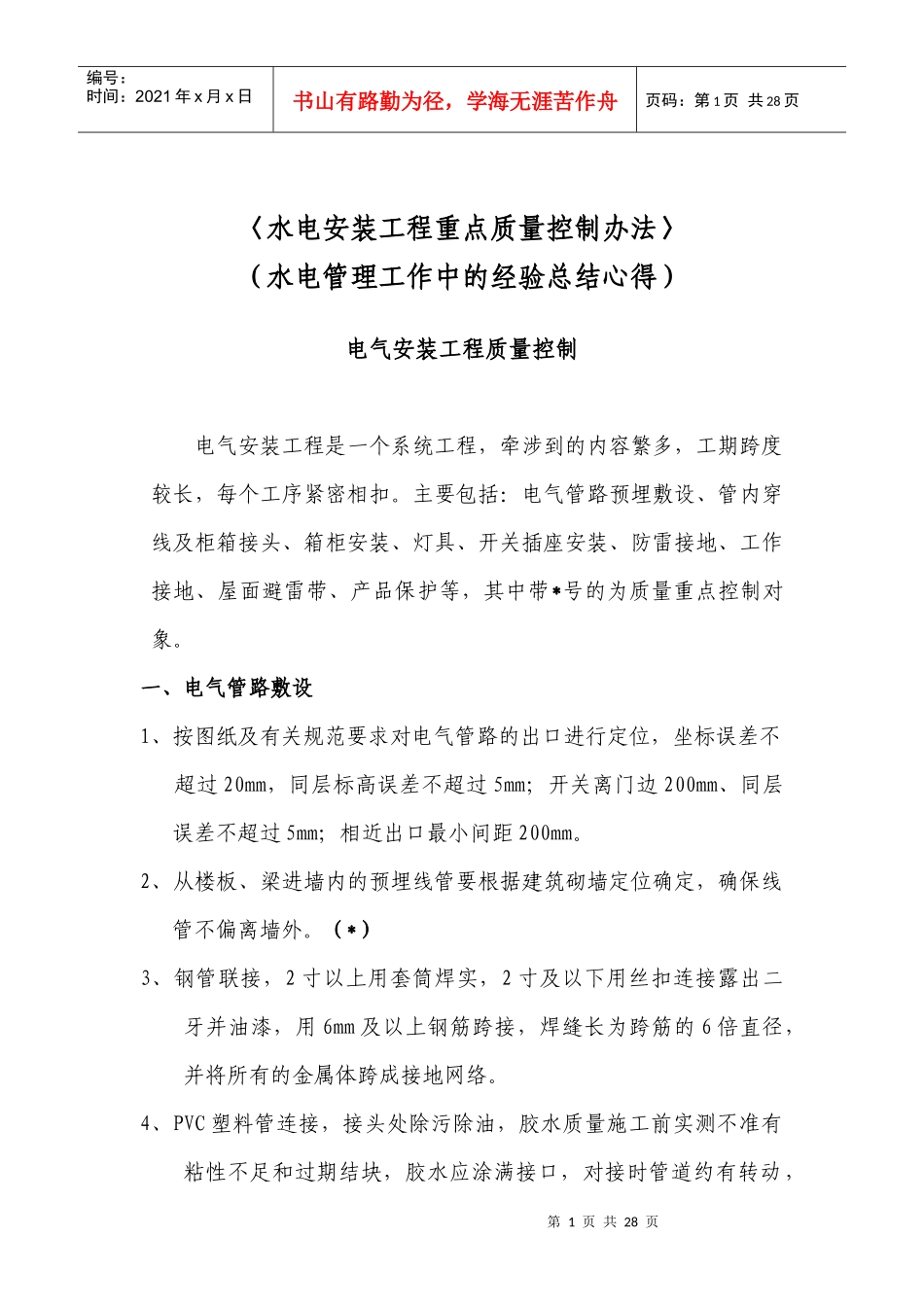

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页〈水电安装工程重点质量控制办法〉（水电管理工作中的经验总结心得）电气安装工程质量控制电气安装工程是一个系统工程，牵涉到的内容繁多，工期跨度较长，每个工序紧密相扣。主要包括：电气管路预埋敷设、管内穿线及柜箱接头、箱柜安装、灯具、开关插座安装、防雷接地、工作接地、屋面避雷带、产品保护等，其中带*号的为质量重点控制对象。一、电气管路敷设1、按图纸及有关规范要求对电气管路的出口进行定位，坐标误差不超过20mm，同层标高误差不超过5mm；开关离门边200mm、同层误差不超过5mm；相近出口最小间距200mm。2、从楼板、梁进墙内的预埋线管要根据建筑砌墙定位确定，确保线管不偏离墙外。（*）3、钢管联接，2寸以上用套筒焊实，2寸及以下用丝扣连接露出二牙并油漆，用6mm及以上钢筋跨接，焊缝长为跨筋的6倍直径，并将所有的金属体跨成接地网络。4、PVC塑料管连接，接头处除污除油，胶水质量施工前实测不准有粘性不足和过期结块，胶水应涂满接口，对接时管道约有转动，第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页但转动不能超过45度。5、埋管在砼中必须在底筋中间，弯头100－150mm处和水平间距1.5m处扎钢丝固定，登高处用6mm钢筋支撑；管进箱盒应顺直，φ50及以下管径钢管用纳子固定，丝口露出箱盒二牙、φ65及以上管径钢管用电焊点焊固定，露出箱盒30-50mm，管口加护圈保护；PVC塑料管用专用纳子固定。6、在结构板中的线管预埋，相邻管间间距不小于25mm。（*）5、埋管在砖墙中，先弹一开槽线机器刨槽（不准手工强凿），管子埋深距离大于15mm，在转弯终端处100mm及间距约1m处扎钢丝固定，或者在砌墙时配合土建进行预埋。6、管路长于15m，弯头3只（盒）以上必须穿好铅丝，施工完后要自检互检专检无误，采取切实有效的防堵措施，在浇捣时派专人看管，如发生意外，采取应急措施。（*）7、箱盒在砼中作二次施工，先预埋木盒，待土建粉刷前再行埋箱盒，以保证标高、深浅、横平竖直，坐标误差不超过50mm、标高误差不超过5mm。二、管内穿线及柜箱接头1、线径按图纸标定，为维修方便安全及三相平衡，线色标相线为黄、绿、红色，零线为蓝色，PE线为黄绿双色；多股线搭头10平方以下，做羊眼圈搪锡，以上用镀锌铜接头压结搭头。（*）2、线进箱柜宜放一定余量，一般进线在左，出线在右，铁管要用护第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页圈。3、在开关、插座进桩头为一头一线，不准串接；多线并头搪锡，做到饱满光亮且用三点抱压式专用压接钳连接.（*）4、粗线搭头垫片、弹簧垫片齐全，一桩最多二线且增弹簧垫片一片。5、线在箱柜内绑成一体，排列横平竖直、合理美观，搭头处无裸露、紧实无松动。（*）6、管内导线总面积不应超过线管内径截面积的40%。三、箱柜安装1、箱柜安装横平竖直，安装牢固不晃，柜底边与槽钢无明显缝隙，在潮湿处槽钢下有100mm砼基础。暗式箱柜箱盖紧贴墙面，箱体与建筑物接触部分应刷防锈漆。（*）2、箱柜体、箱柜门、槽钢皆要可靠接地，进柜接地体明显，接地线不串接，箱柜内零排、接地排分开。（*）3、进箱柜管孔不准气电开孔，应用孔刀机械开孔，直径合适，切口整齐；2寸以下要用纳子接头。四、灯具、开关、插座安装1、插座开关按图纸标高要求安装，箱盒内清洁，如铁制预埋盒则内部须防锈，插座右相左零，开关向上为开，板面用两只同类螺丝固定，板面横平竖直，与墙面平整、清洁。（*）2、楼梯灯安装保持上下一致，灯头线打缓冲结，并头线一定要搪锡压接。（*）第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页3、有接地标志的灯具或安装高度低于2.4m的应可靠接地。（*）4、螺口灯具的相线必须接在中心触点的端子上。5、单相三眼插座安装、接线应一致，右边为相线。（*）五、防雷接地、工作接地1、工作接地用40×4mm镀锌扁铁引出，搭接倍数为扁铁宽度的2倍，焊四面，焊缝饱满，无碴无瘤，油漆防腐。2、...
