粉喷桩施工及质量检测全过程VIP免费

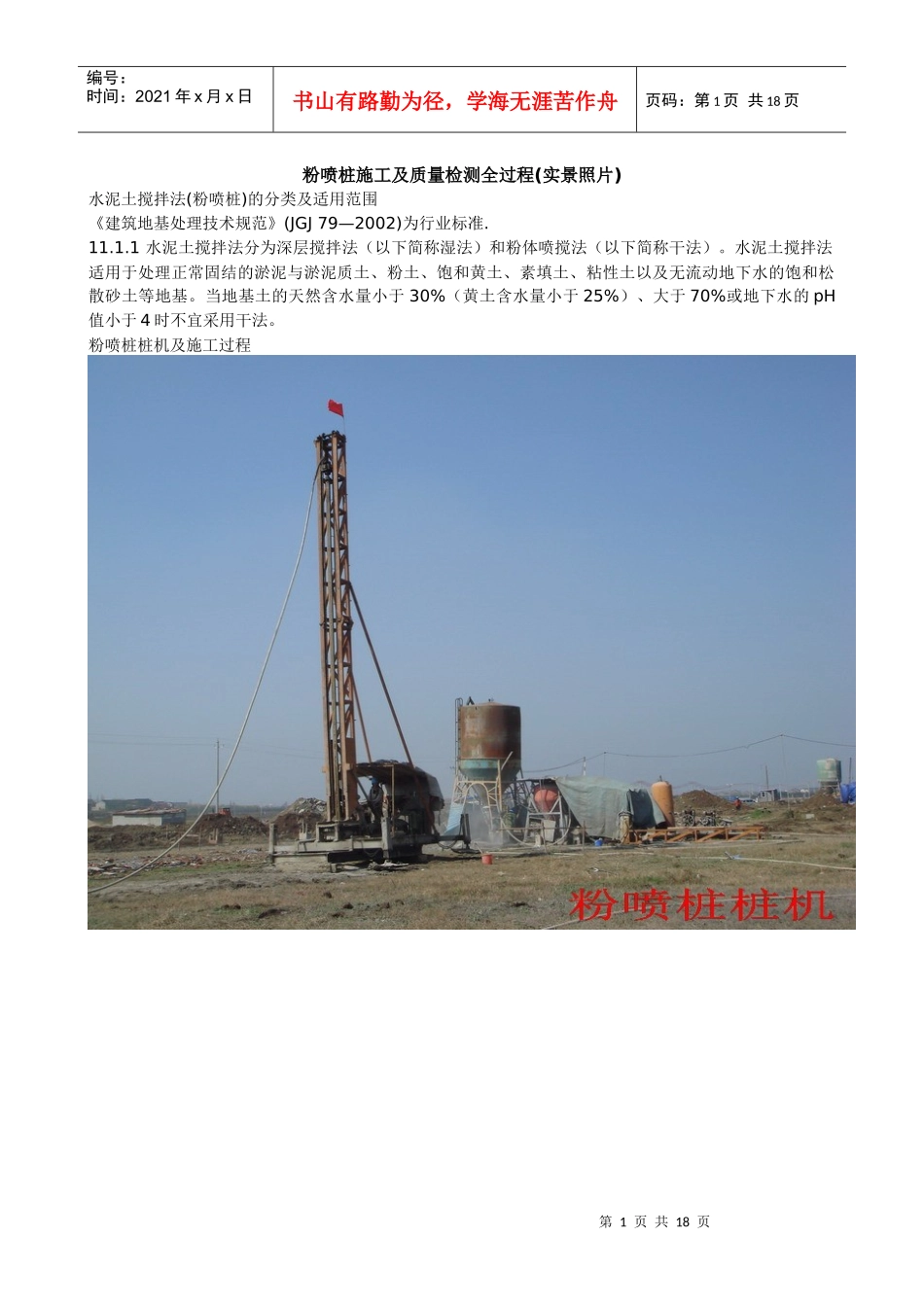

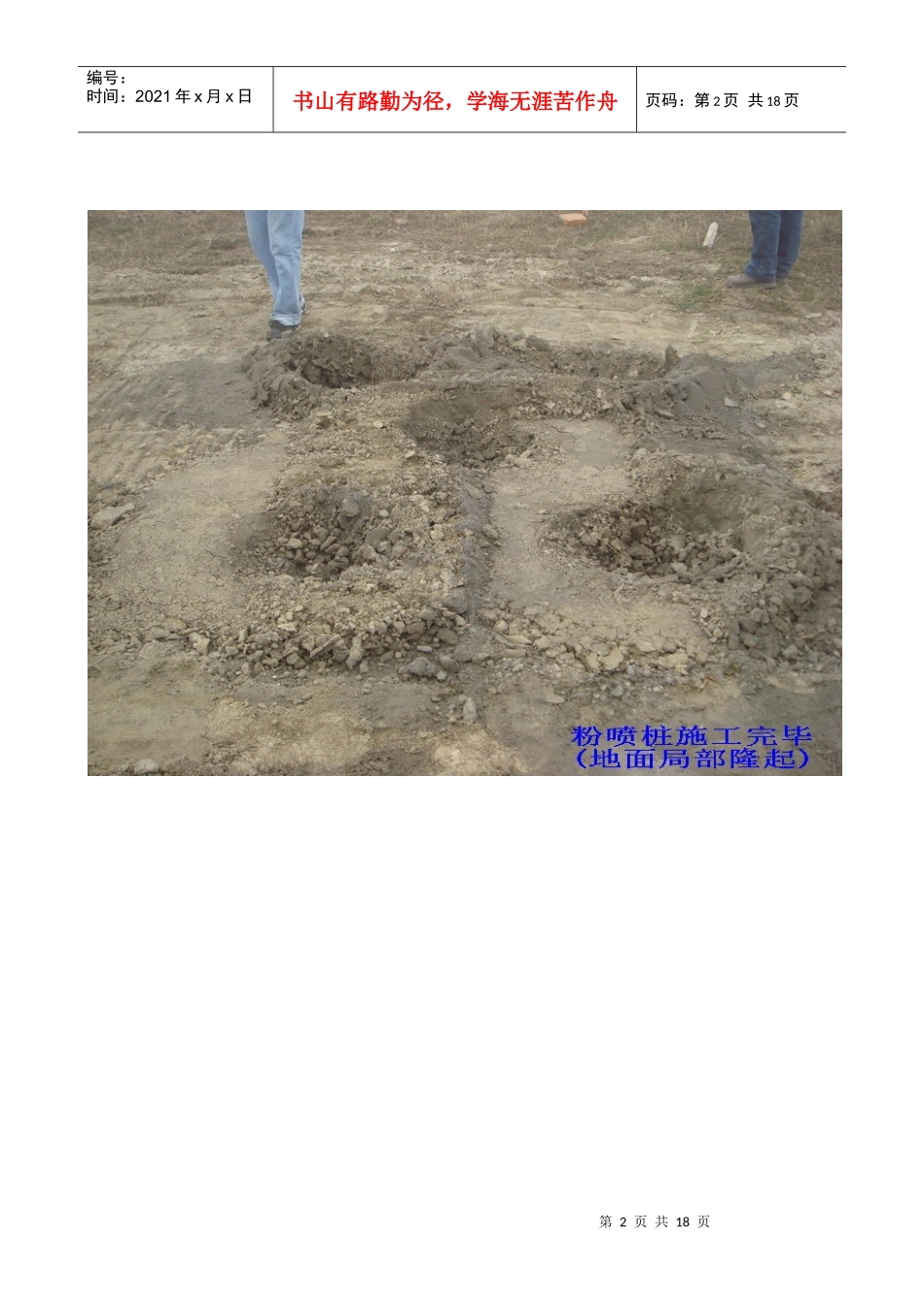

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页粉喷桩施工及质量检测全过程(实景照片)水泥土搅拌法(粉喷桩)的分类及适用范围《建筑地基处理技术规范》(JGJ79—2002)为行业标准.11.1.1水泥土搅拌法分为深层搅拌法（以下简称湿法）和粉体喷搅法（以下简称干法）。水泥土搅拌法适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土以及无流动地下水的饱和松散砂土等地基。当地基土的天然含水量小于30%（黄土含水量小于25%）、大于70%或地下水的pH值小于4时不宜采用干法。粉喷桩桩机及施工过程第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页目前粉喷桩的施工机械有二种：一种是粉喷桩产品的减速箱不是为粉喷桩施工而专门设计的，而是移植于汽车变速箱，该类变速箱，扭距不够，不能进入fak>200kpa的粘性土层，又占速过快，致使成桩喷粉及搅拌不均匀。另一种是上海产粉喷桩机，该桩机变速箱是原该厂可施工50米深，1.5米直径的钻孔灌注桩机移植而来，扭距大，施工速度慢，可进入硬粘土1～1.5M左右。钻芯取样----水泥与土必须经过机械拌合才能形成水泥土，若水泥土不能充分的搅拌，没有足够的水泥参与反应，那么土的强度就不能得到改良和提高。第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页用盐酸和水泥土桩的反应情况来检测水泥含量11.4.2水泥土搅拌桩的施工质量检验可采用以下方法：2成桩后3d内，可用轻型动力触探（N10）检查每米桩身的均匀性。检验数量为施工总桩数的1%，且不少于3根。第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页第10页共18页第9页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共18页第11页共18页第10页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共18页落锤质量:10kg落距:50cm第12页共18页第11页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共18页11.2.3竖向承载水泥土搅拌桩复合地基的承载力特征值应通过现场单桩或多桩复合地基荷载试验确定。第13页共18页第12页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共18页第14页共18页第13页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共18页第15页共18页第14页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共18页第16页共18页第15页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共18页第17页共18页第16页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共18页<<岩土工程勘察规范>>(GB50021-2001)10.5.1标准贯入试验适用于砂土、粉土和一般粘性土。10.5.3条3款贯入器打入土中15cm后，开始记录每打入10cm的锤击数，累计打入30cm的锤击数为标准贯入试验锤击数N。标准贯入试验和重型动力触探试验的锤重都是63.5kg.区别在于:标准贯入试验累计打入30cm,重型动力触探试验为连续贯入.第18页共18页第17页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共18页由记录表可以看见标准贯入试验根据钻杆不同长度采用不同修正系数(同重型动力触探试验)钻杆长度越长,修正系数越小.
