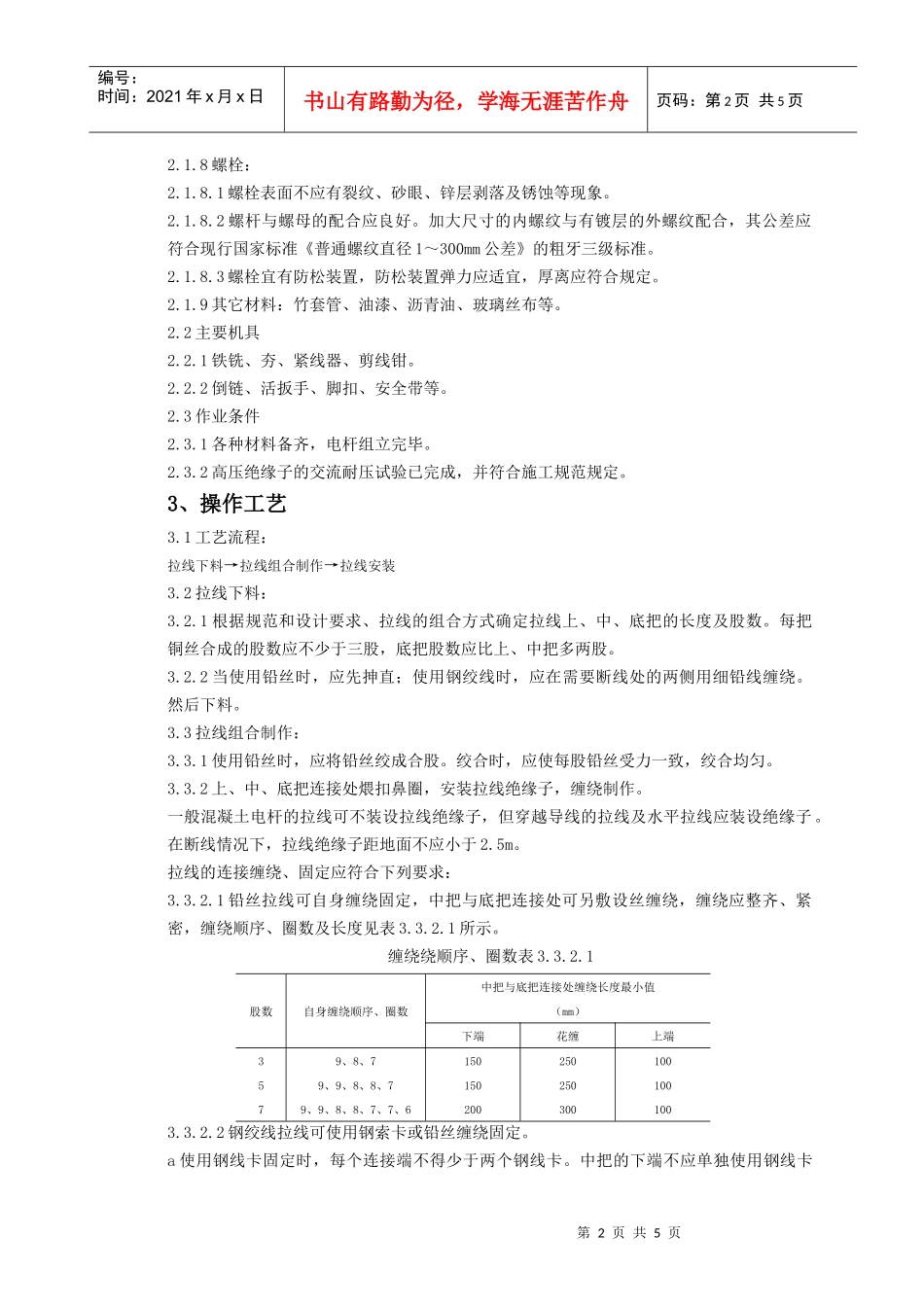

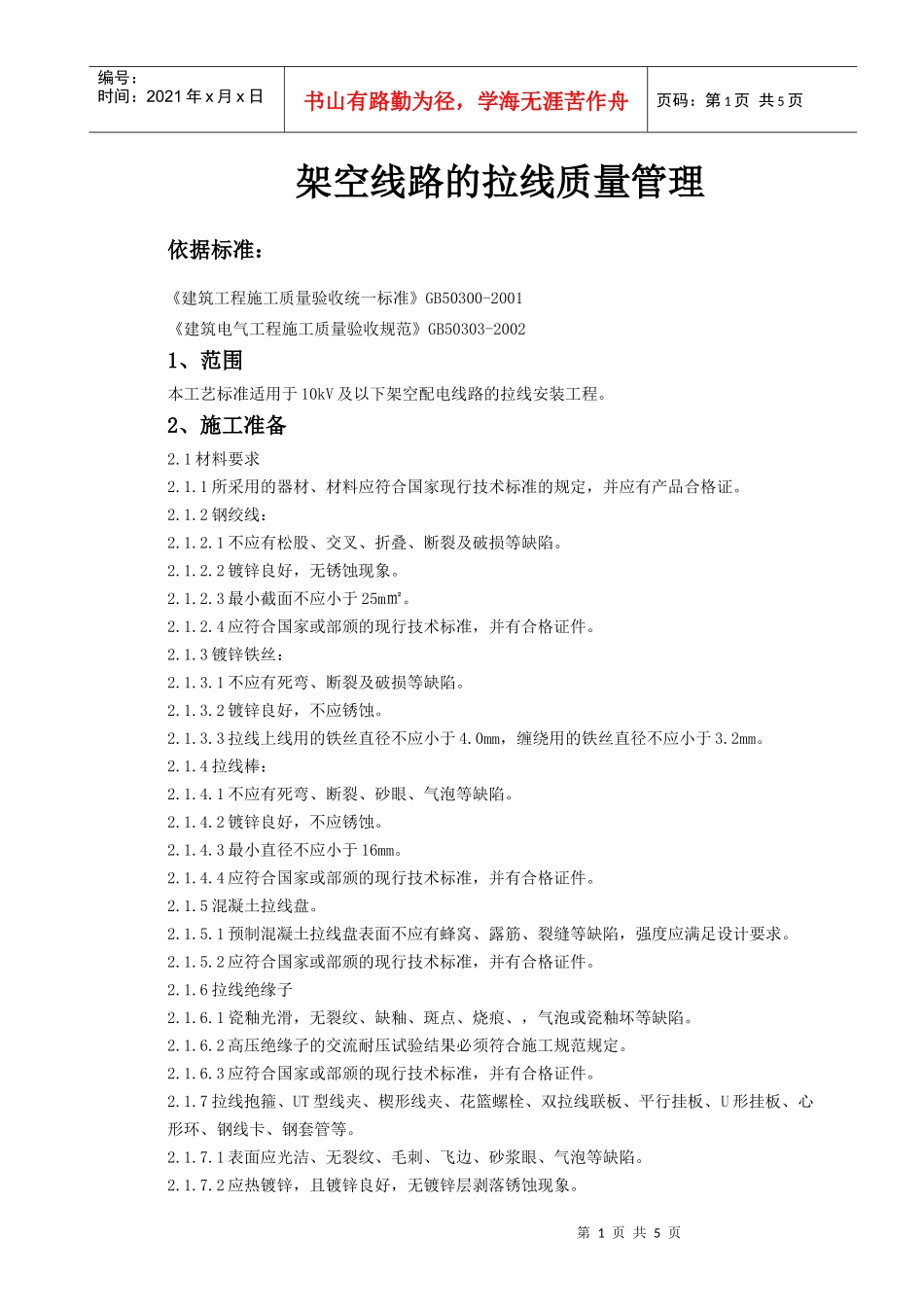

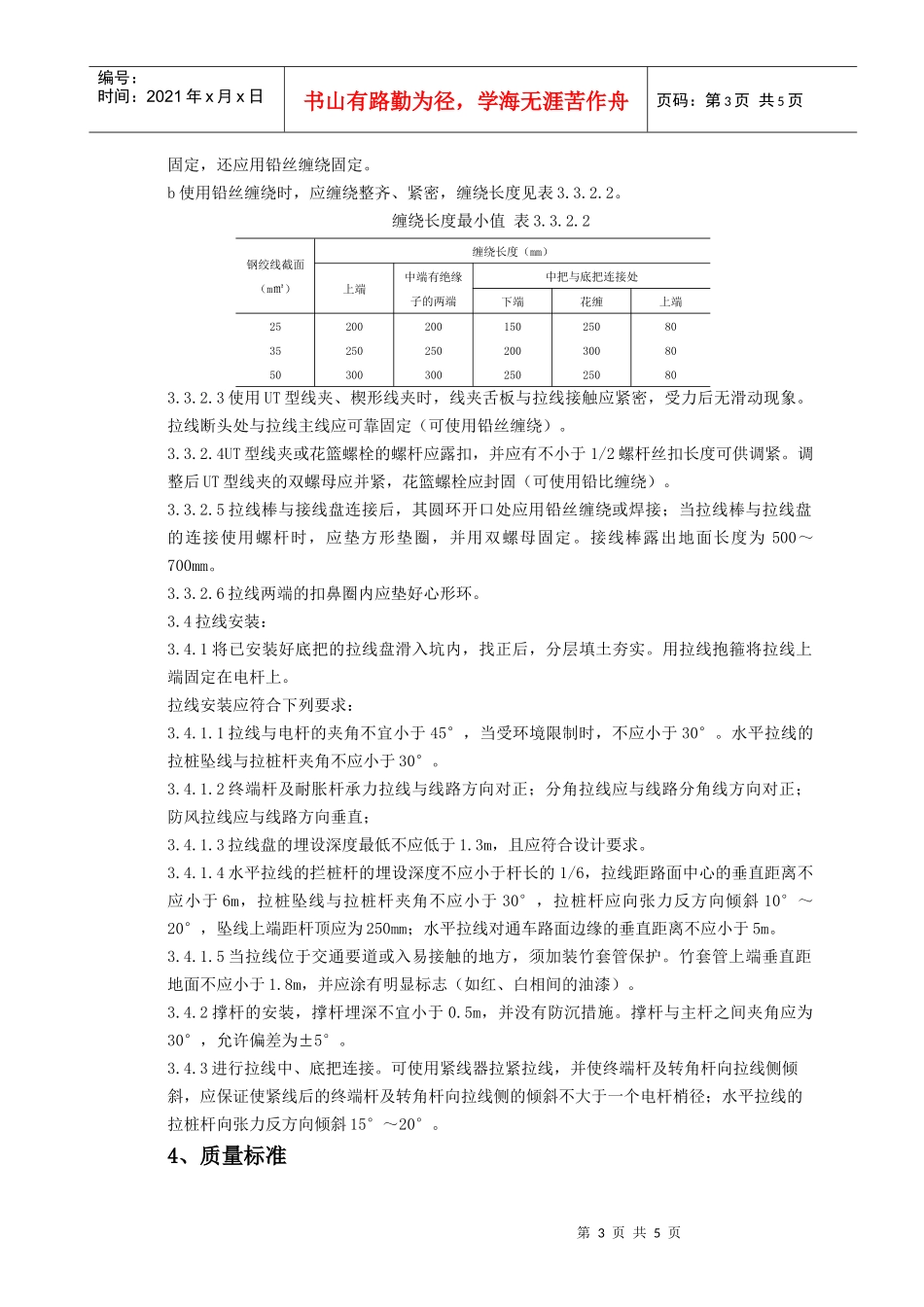

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页架空线路的拉线质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于10kV及以下架空配电线路的拉线安装工程。2、施工准备2.1材料要求2.1.1所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。2.1.2钢绞线：2.1.2.1不应有松股、交叉、折叠、断裂及破损等缺陷。2.1.2.2镀锌良好，无锈蚀现象。2.1.2.3最小截面不应小于25m㎡。2.1.2.4应符合国家或部颁的现行技术标准，并有合格证件。2.1.3镀锌铁丝：2.1.3.1不应有死弯、断裂及破损等缺陷。2.1.3.2镀锌良好，不应锈蚀。2.1.3.3拉线上线用的铁丝直径不应小于4.0mm，缠绕用的铁丝直径不应小于3.2mm。2.1.4拉线棒：2.1.4.1不应有死弯、断裂、砂眼、气泡等缺陷。2.1.4.2镀锌良好，不应锈蚀。2.1.4.3最小直径不应小于16mm。2.1.4.4应符合国家或部颁的现行技术标准，并有合格证件。2.1.5混凝土拉线盘。2.1.5.1预制混凝土拉线盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。2.1.5.2应符合国家或部颁的现行技术标准，并有合格证件。2.1.6拉线绝缘子2.1.6.1瓷釉光滑，无裂纹、缺釉、斑点、烧痕、，气泡或瓷釉坏等缺陷。2.1.6.2高压绝缘子的交流耐压试验结果必须符合施工规范规定。2.1.6.3应符合国家或部颁的现行技术标准，并有合格证件。2.1.7拉线抱箍、UT型线夹、楔形线夹、花篮螺栓、双拉线联板、平行挂板、U形挂板、心形环、钢线卡、钢套管等。2.1.7.1表面应光洁、无裂纹、毛刺、飞边、砂浆眼、气泡等缺陷。2.1.7.2应热镀锌，且镀锌良好，无镀锌层剥落锈蚀现象。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页2.1.8螺栓：2.1.8.1螺栓表面不应有裂纹、砂眼、锌层剥落及锈蚀等现象。2.1.8.2螺杆与螺母的配合应良好。加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。2.1.8.3螺栓宜有防松装置，防松装置弹力应适宜，厚离应符合规定。2.1.9其它材料：竹套管、油漆、沥青油、玻璃丝布等。2.2主要机具2.2.1铁铣、夯、紧线器、剪线钳。2.2.2倒链、活扳手、脚扣、安全带等。2.3作业条件2.3.1各种材料备齐，电杆组立完毕。2.3.2高压绝缘子的交流耐压试验已完成，并符合施工规范规定。3、操作工艺3.1工艺流程：拉线下料→拉线组合制作→拉线安装3.2拉线下料：3.2.1根据规范和设计要求、拉线的组合方式确定拉线上、中、底把的长度及股数。每把铜丝合成的股数应不少于三股，底把股数应比上、中把多两股。3.2.2当使用铅丝时，应先抻直；使用钢绞线时，应在需要断线处的两侧用细铅线缠绕。然后下料。3.3拉线组合制作：3.3.1使用铅丝时，应将铅丝绞成合股。绞合时，应使每股铅丝受力一致，绞合均匀。3.3.2上、中、底把连接处煨扣鼻圈，安装拉线绝缘子，缠绕制作。一般混凝土电杆的拉线可不装设拉线绝缘子，但穿越导线的拉线及水平拉线应装设绝缘子。在断线情况下，拉线绝缘子距地面不应小于2.5m。拉线的连接缠绕、固定应符合下列要求：3.3.2.1铅丝拉线可自身缠绕固定，中把与底把连接处可另敷设丝缠绕，缠绕应整齐、紧密，缠绕顺序、圈数及长度见表3.3.2.1所示。缠绕绕顺序、圈数表3.3.2.1股数自身缠绕顺序、圈数中把与底把连接处缠绕长度最小值（mm）下端花缠上端3579、8、79、9、8、8、79、9、8、8、7、7、61501502002502503001001001003.3.2.2钢绞线拉线可使用钢索卡或铅丝缠绕固定。a使用钢线卡固定时，每个连接端不得少于两个钢线卡。中把的下端不应单独使用钢线卡第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页固定，还应用铅丝缠绕固定。b使用铅丝缠绕时，应缠绕整齐、紧密，缠绕长度见表3.3.2.2。缠绕长度最小值表3.3.2.2钢绞线截面（m㎡）缠绕长度（mm）上端中端有绝缘子的两端中把与底把连接处下端花缠上端2535502002503002002503001502002502503002508080803.3.2.3使用UT型线夹、楔形...
