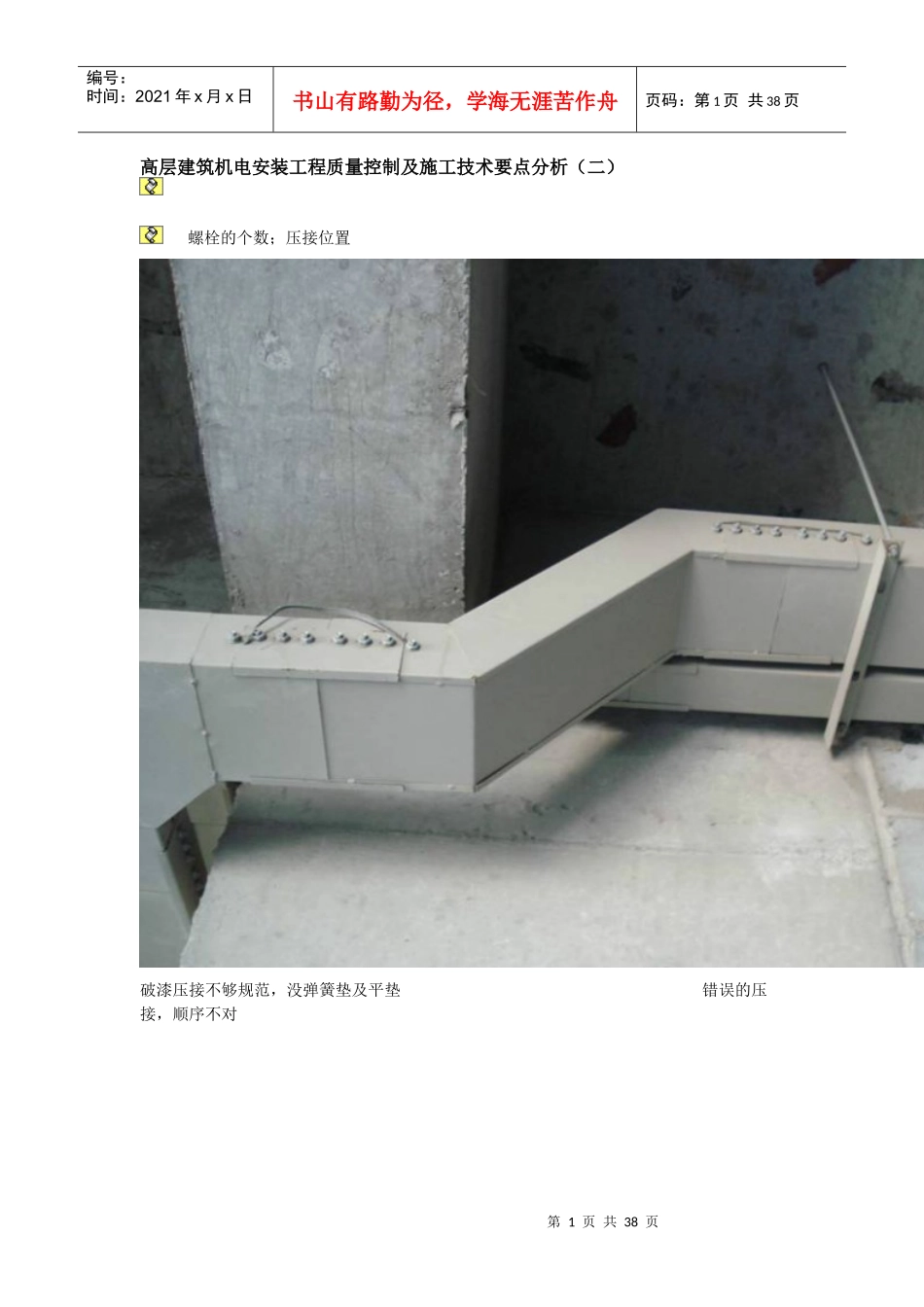

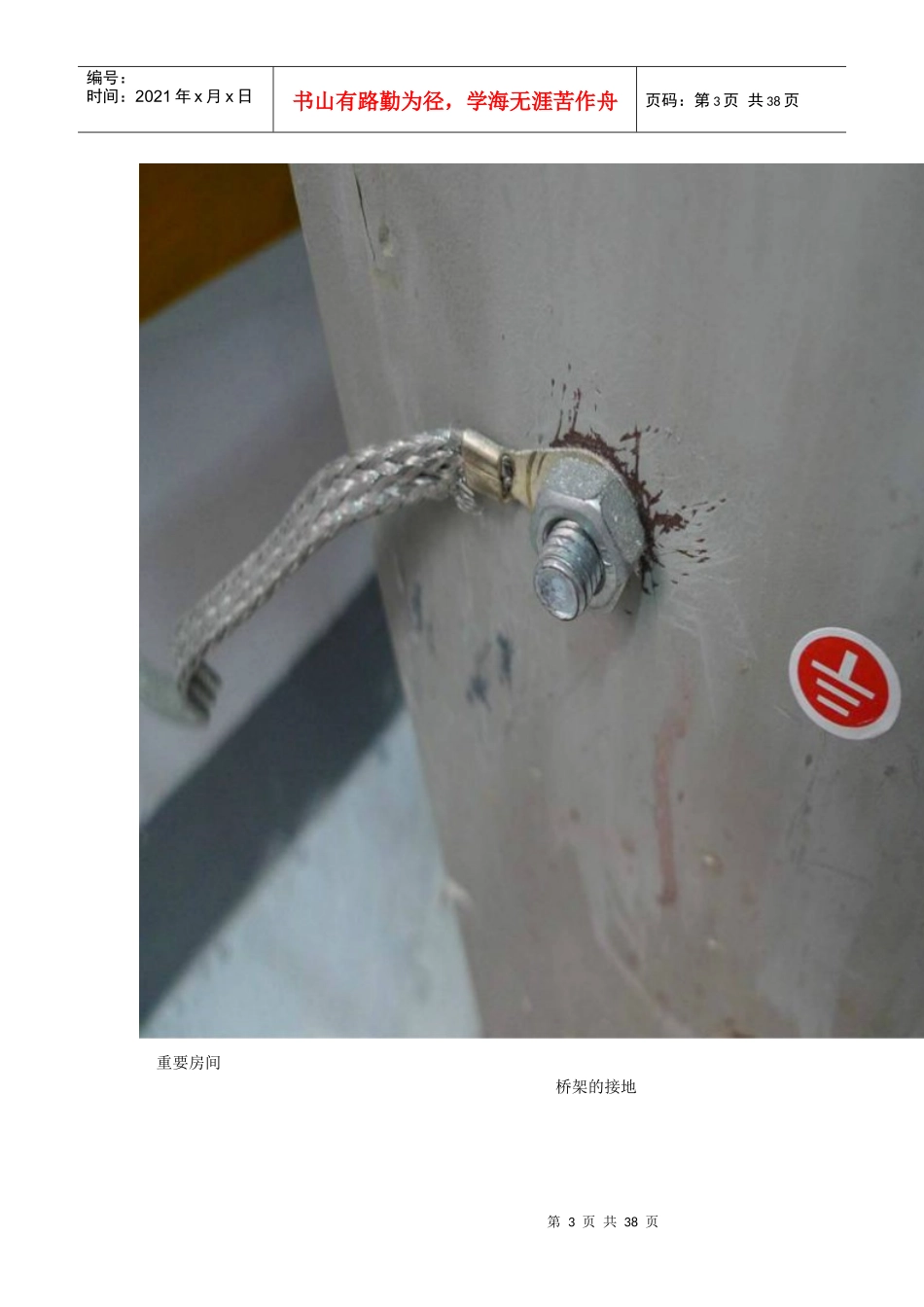

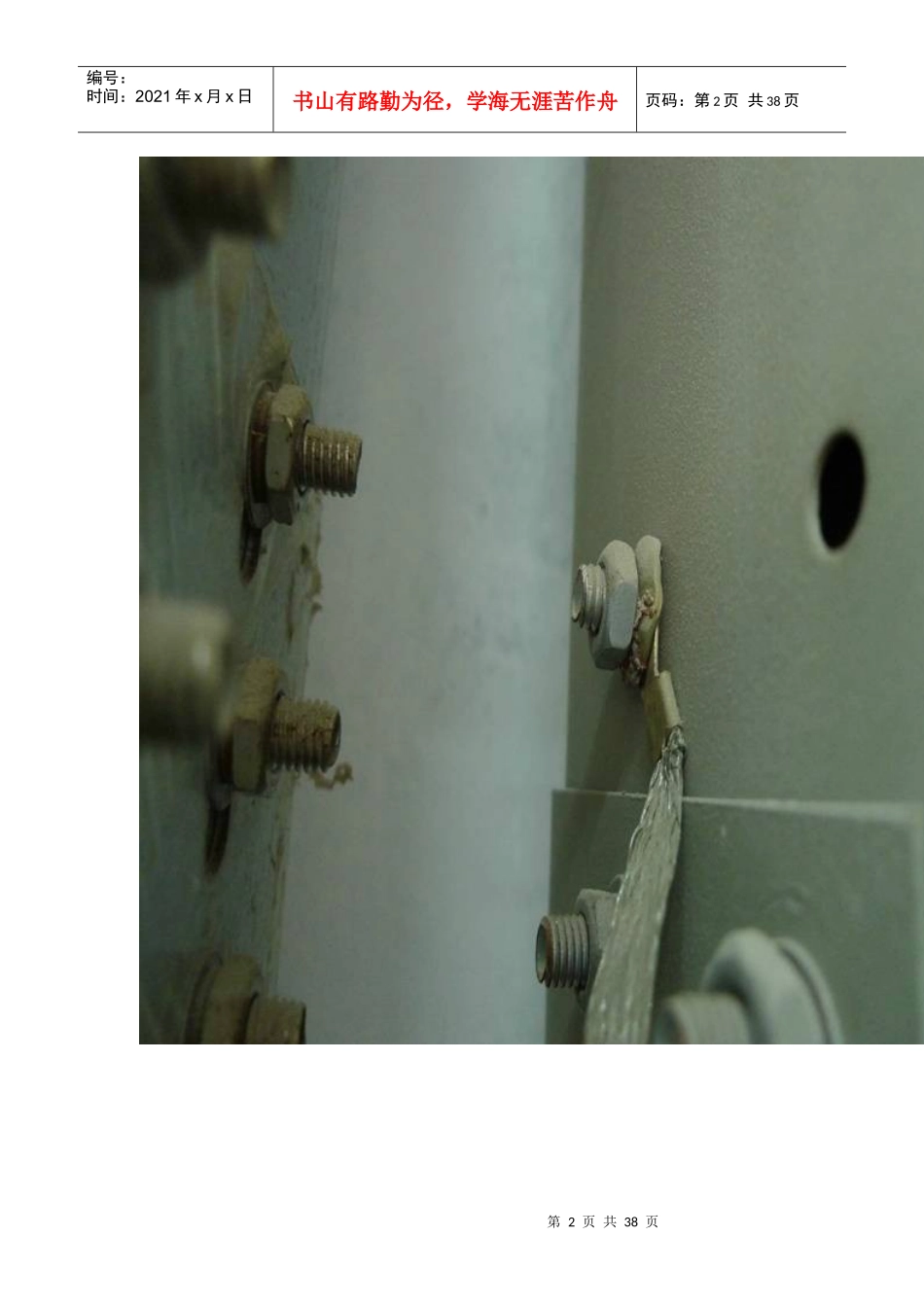

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页高层建筑机电安装工程质量控制及施工技术要点分析（二）螺栓的个数；压接位置破漆压接不够规范，没弹簧垫及平垫错误的压接，顺序不对第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页重要房间桥架的接地第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页桥架母线防火泥封堵第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页电井内桥架接地及表识第7页共38页第6页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共38页桥架的安装：横平竖直，弯头处要平缓。当桥架分层时，最好用组合架。桥架内部要加设防火封堵或加设防火包钢制30米，铝合金及塑料的15米要加伸缩节。过建筑物变形缝处（伸缩缝、沉降缝）加补偿装置。桥架的支架间距一般要求水平的为1.5-3米，垂直的为2米一个。螺母位于桥架的外侧。当支架与铝合金桥架连接时，注意防电化措施。注意转弯处支架的设置第8页共38页第7页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共38页配电室大型桥架要采用可调式组合支架大型工程桥架弯曲度要一致第9页共38页第8页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共38页第10页共38页第9页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共38页三通变径使用合理第11页共38页第10页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共38页第12页共38页第11页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共38页第13页共38页第12页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共38页第14页共38页第13页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共38页第15页共38页第14页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共38页桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一挡水罩。第16页共38页第15页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共38页第17页共38页第16页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共38页桥架提早做在上第18页共38页第17页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共38页漂亮的桥架支墩第19页共38页第18页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共38页强调点：梯式节镀锌金属桥架本体除了连接板用不少于2个防松垫圈来跨接外，桥架也应不少于2处与接地干线相连接，同时需单设接地干线与所有支架可靠相连接来达到可靠接地。南方地区一般做接地扁铁跟桥架一起。（三）、等电位第20页共38页第19页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共38页测试接地装置的接地电阻值必须符合设计要求。（强标）设备外壳、管道、建筑结构、金属导体等传导的对地故障电压形成电位差极易导致人身伤亡或电气火灾。安全接地就是等电位连接，它以大地电位作为基准电位，由于它连接的范围大，距离长，减少故障接触电压的效果并不好。而用等电位连接线将分散的金属构件连接起来，可以有效的降低回路电阻，减少电位差。总等电位联接的作用：它作用于整个建筑物，它通过总配电柜旁的总等电位联接端子板或接地母排将各导电部分互相连通，使建筑内外露的可导电物体间的电位基本相等，降低建筑物内间接接触电压和不同金属构件的电位差，消除自建筑物外经电气线路和各种金属管道引入的危险...
