浅谈超高层建筑电气预埋质量与安全控制VIP免费

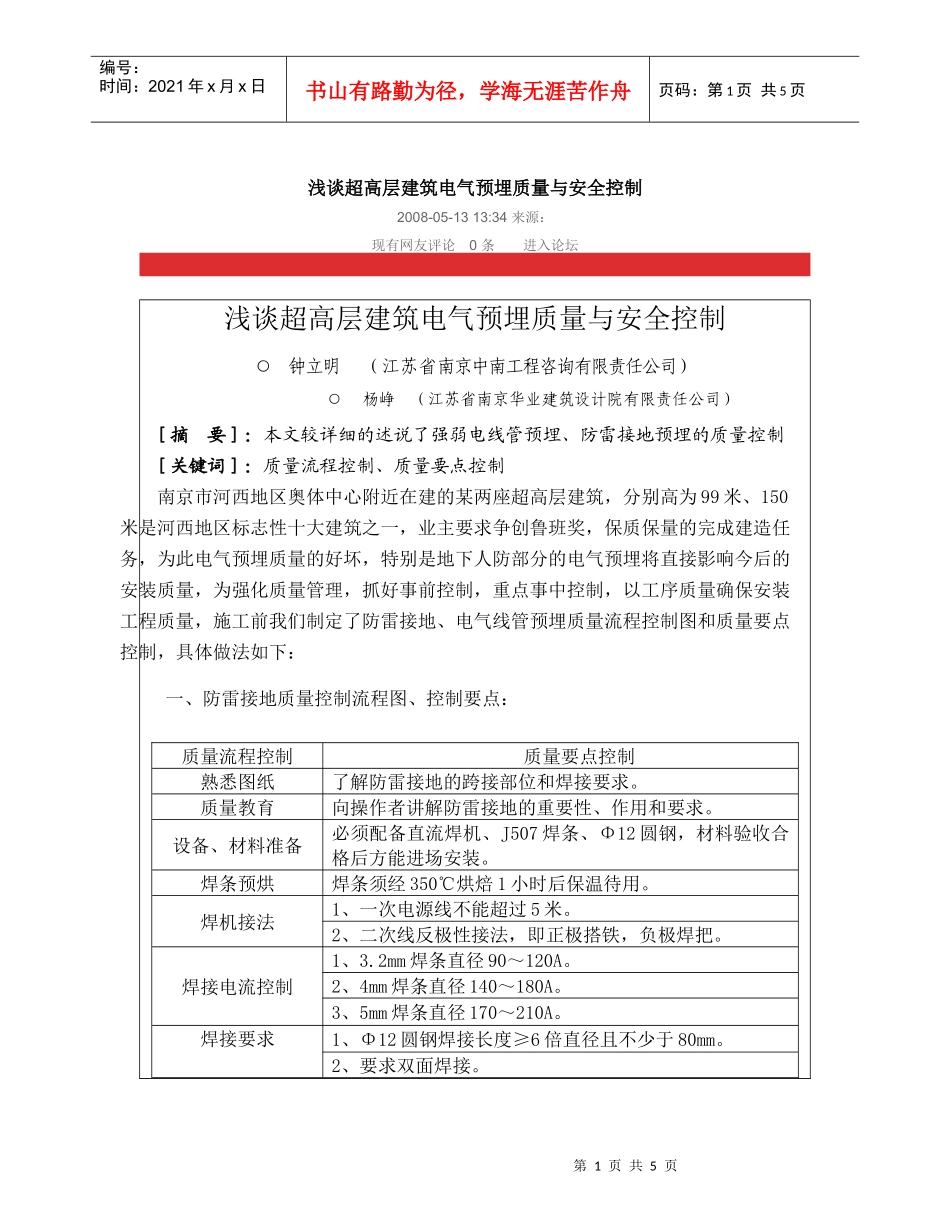

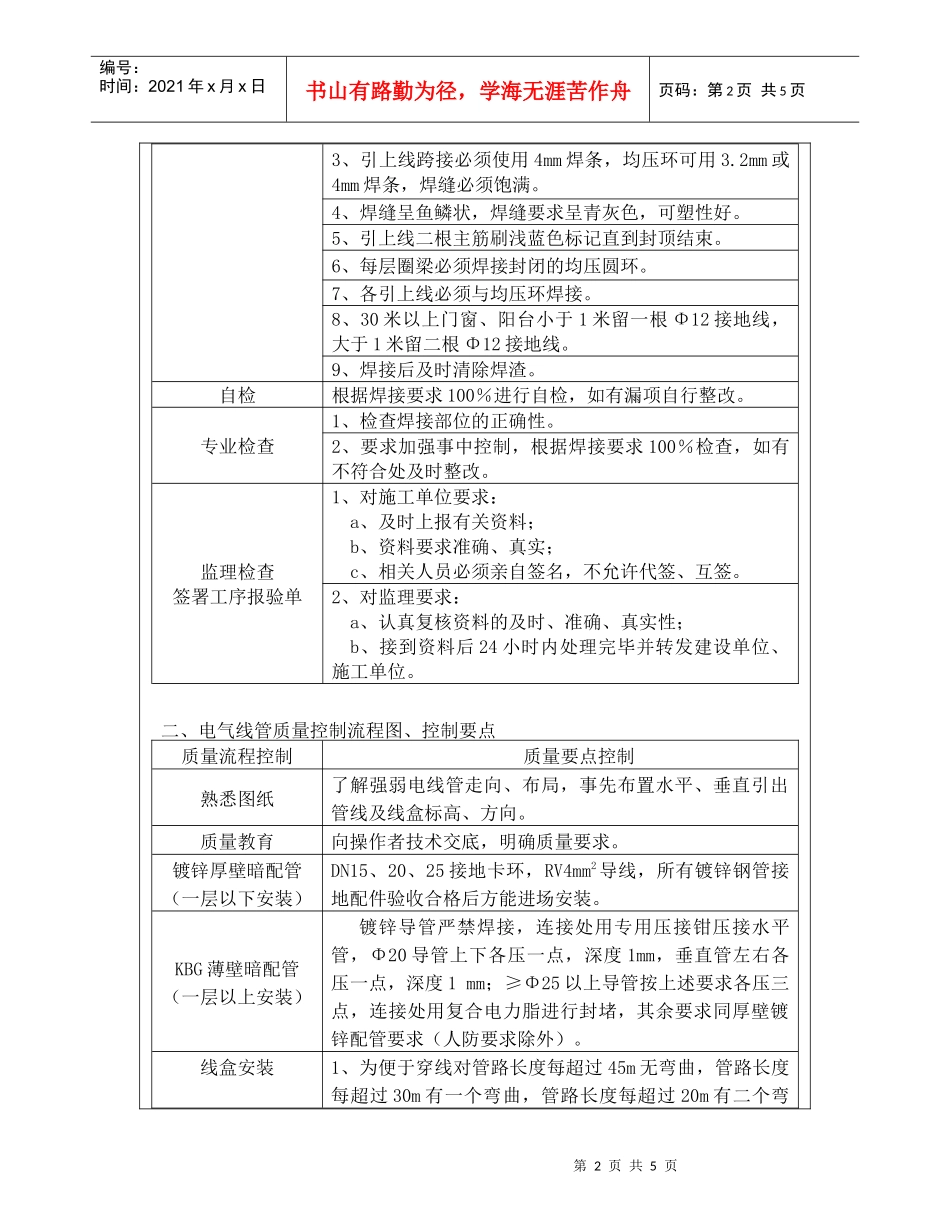

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页浅谈超高层建筑电气预埋质量与安全控制2008-05-1313:34来源：现有网友评论0条进入论坛浅谈超高层建筑电气预埋质量与安全控制○钟立明（江苏省南京中南工程咨询有限责任公司）○杨峥（江苏省南京华业建筑设计院有限责任公司）［摘要］：本文较详细的述说了强弱电线管预埋、防雷接地预埋的质量控制［关键词］：质量流程控制、质量要点控制南京市河西地区奥体中心附近在建的某两座超高层建筑，分别高为99米、150米是河西地区标志性十大建筑之一，业主要求争创鲁班奖，保质保量的完成建造任务，为此电气预埋质量的好坏，特别是地下人防部分的电气预埋将直接影响今后的安装质量，为强化质量管理，抓好事前控制，重点事中控制，以工序质量确保安装工程质量，施工前我们制定了防雷接地、电气线管预埋质量流程控制图和质量要点控制，具体做法如下：一、防雷接地质量控制流程图、控制要点：质量流程控制质量要点控制熟悉图纸了解防雷接地的跨接部位和焊接要求。质量教育向操作者讲解防雷接地的重要性、作用和要求。设备、材料准备必须配备直流焊机、J507焊条、Φ12圆钢，材料验收合格后方能进场安装。焊条预烘焊条须经350℃烘焙1小时后保温待用。焊机接法1、一次电源线不能超过5米。2、二次线反极性接法，即正极搭铁，负极焊把。焊接电流控制1、3.2mm焊条直径90～120A。2、4mm焊条直径140～180A。3、5mm焊条直径170～210A。焊接要求1、Φ12圆钢焊接长度≥6倍直径且不少于80mm。2、要求双面焊接。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页3、引上线跨接必须使用4mm焊条，均压环可用3.2mm或4mm焊条，焊缝必须饱满。4、焊缝呈鱼鳞状，焊缝要求呈青灰色，可塑性好。5、引上线二根主筋刷浅蓝色标记直到封顶结束。6、每层圈梁必须焊接封闭的均压圆环。7、各引上线必须与均压环焊接。8、30米以上门窗、阳台小于1米留一根Φ12接地线，大于1米留二根Φ12接地线。9、焊接后及时清除焊渣。自检根据焊接要求100％进行自检，如有漏项自行整改。专业检查1、检查焊接部位的正确性。2、要求加强事中控制，根据焊接要求100％检查，如有不符合处及时整改。监理检查签署工序报验单1、对施工单位要求：a、及时上报有关资料；b、资料要求准确、真实；c、相关人员必须亲自签名，不允许代签、互签。2、对监理要求：a、认真复核资料的及时、准确、真实性；b、接到资料后24小时内处理完毕并转发建设单位、施工单位。二、电气线管质量控制流程图、控制要点质量流程控制质量要点控制熟悉图纸了解强弱电线管走向、布局，事先布置水平、垂直引出管线及线盒标高、方向。质量教育向操作者技术交底，明确质量要求。镀锌厚壁暗配管（一层以下安装）DN15、20、25接地卡环，RV4mm2导线，所有镀锌钢管接地配件验收合格后方能进场安装。KBG薄壁暗配管（一层以上安装）镀锌导管严禁焊接，连接处用专用压接钳压接水平管，Φ20导管上下各压一点，深度1mm，垂直管左右各压一点，深度1mm；≥Φ25以上导管按上述要求各压三点，连接处用复合电力脂进行封堵，其余要求同厚壁镀锌配管要求（人防要求除外）。线盒安装1、为便于穿线对管路长度每超过45m无弯曲，管路长度每超过30m有一个弯曲，管路长度每超过20m有二个弯第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页曲，管路长度每超过12m有三个弯曲，均应在中间安装接线盒。2、标高控制：开关盒离墙边150～200mm，盒底边距地1400mm,开关箱接线盒底边距地1500mm，电源插座、信息插座盒底边距地300mm，诱导灯盒底边距地500mm，手报盒、火警电话盒盒底边距地1400mm，消防栓按钮盒底边距地1800mm。管路接地1、KBG管可不进行接地跨接。2、厚壁管套丝连接在管头两端分别用卡环、RV导线连接。自检根据设计图纸要求的回路、标高、部位，100％进行自检，如有漏项，自行整改。专业检查1、加强事中控制，发现问题及时整改。2、100％按图纸要求的回路、标高、部位进行检查、整改。监理检查1、质量教育：定期向施工...
