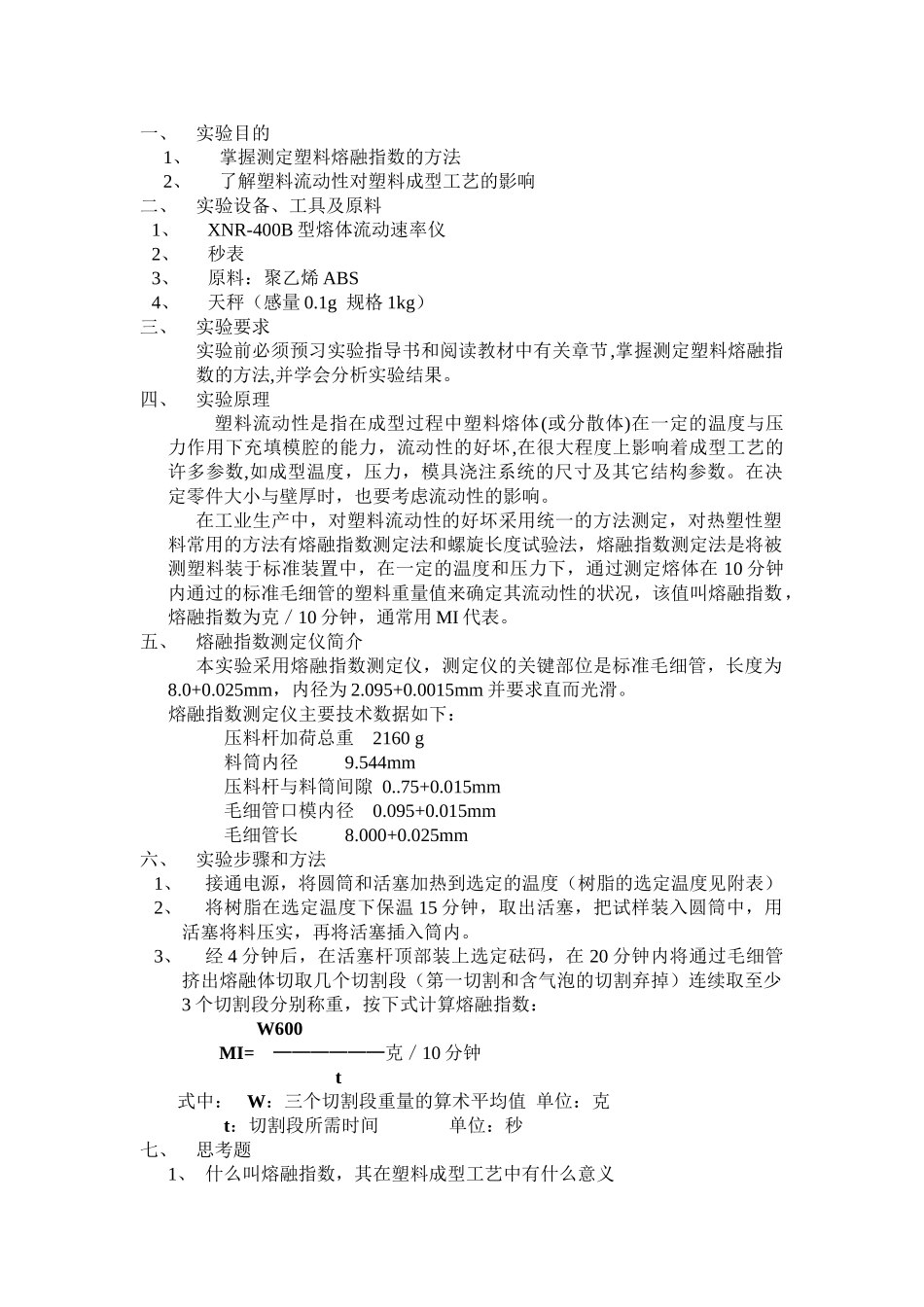

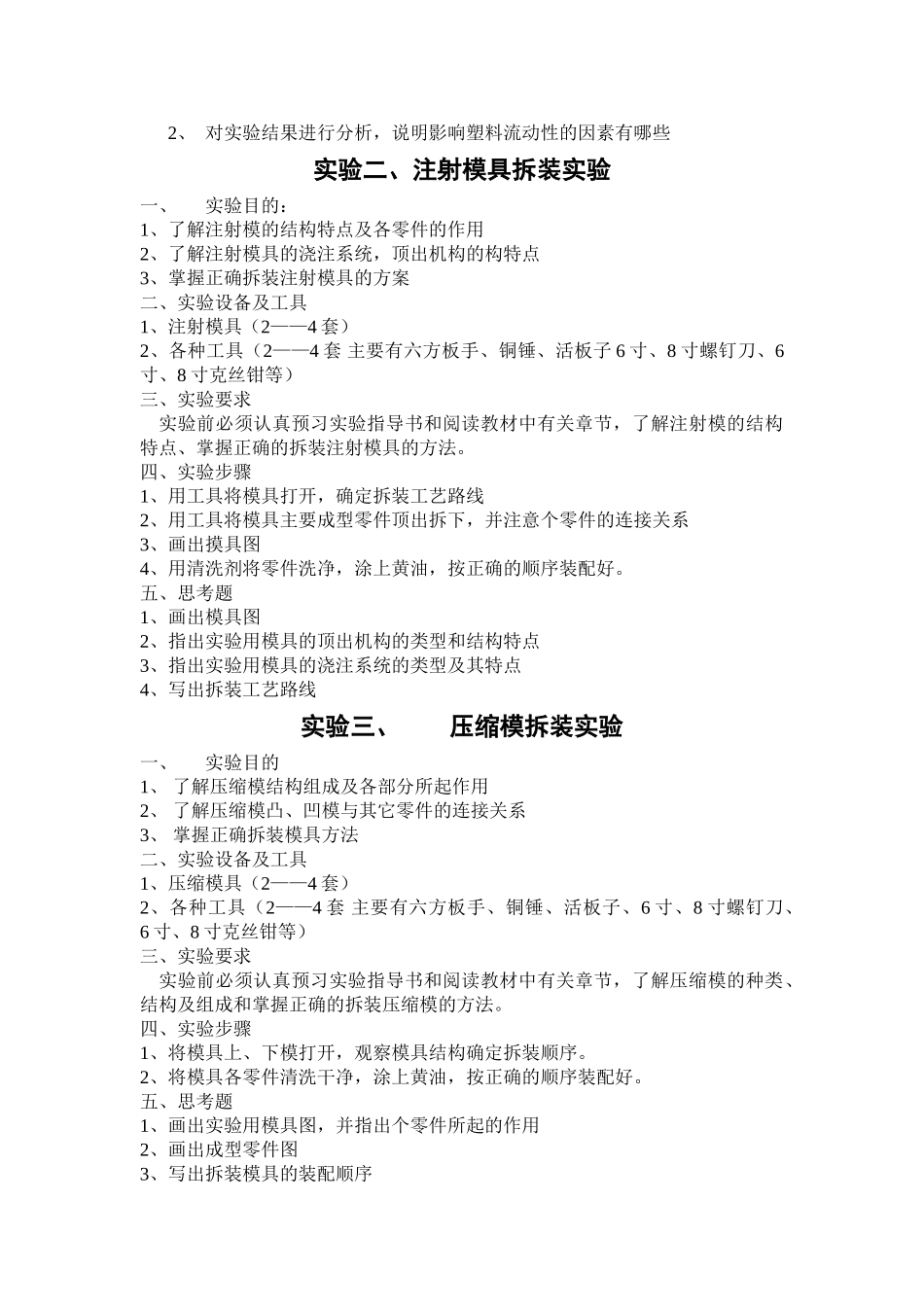

一、实验目的1、掌握测定塑料熔融指数的方法2、了解塑料流动性对塑料成型工艺的影响二、实验设备、工具及原料1、XNR-400B型熔体流动速率仪2、秒表3、原料：聚乙烯ABS4、天秤（感量0.1g规格1kg）三、实验要求实验前必须预习实验指导书和阅读教材中有关章节,掌握测定塑料熔融指数的方法,并学会分析实验结果。四、实验原理塑料流动性是指在成型过程中塑料熔体(或分散体)在一定的温度与压力作用下充填模腔的能力，流动性的好坏,在很大程度上影响着成型工艺的许多参数,如成型温度，压力，模具浇注系统的尺寸及其它结构参数。在决定零件大小与壁厚时，也要考虑流动性的影响。在工业生产中，对塑料流动性的好坏采用统一的方法测定，对热塑性塑料常用的方法有熔融指数测定法和螺旋长度试验法，熔融指数测定法是将被测塑料装于标准装置中，在一定的温度和压力下，通过测定熔体在10分钟内通过的标准毛细管的塑料重量值来确定其流动性的状况，该值叫熔融指数，熔融指数为克／10分钟，通常用MI代表。五、熔融指数测定仪简介本实验采用熔融指数测定仪，测定仪的关键部位是标准毛细管，长度为8.0+0.025mm，内径为2.095+0.0015mm并要求直而光滑。熔融指数测定仪主要技术数据如下：压料杆加荷总重2160g料筒内径9.544mm压料杆与料筒间隙0..75+0.015mm毛细管口模内径0.095+0.015mm毛细管长8.000+0.025mm六、实验步骤和方法1、接通电源，将圆筒和活塞加热到选定的温度（树脂的选定温度见附表）2、将树脂在选定温度下保温15分钟，取出活塞，把试样装入圆筒中，用活塞将料压实，再将活塞插入筒内。3、经4分钟后，在活塞杆顶部装上选定砝码，在20分钟内将通过毛细管挤出熔融体切取几个切割段（第一切割和含气泡的切割弃掉）连续取至少3个切割段分别称重，按下式计算熔融指数：W600MI=——————克／10分钟t式中：W：三个切割段重量的算术平均值单位：克t：切割段所需时间单位：秒七、思考题1、什么叫熔融指数，其在塑料成型工艺中有什么意义2、对实验结果进行分析，说明影响塑料流动性的因素有哪些实验二、注射模具拆装实验一、实验目的：1、了解注射模的结构特点及各零件的作用2、了解注射模具的浇注系统，顶出机构的构特点3、掌握正确拆装注射模具的方案二、实验设备及工具1、注射模具（2——4套）2、各种工具（2——4套主要有六方板手、铜锤、活板子6寸、8寸螺钉刀、6寸、8寸克丝钳等）三、实验要求实验前必须认真预习实验指导书和阅读教材中有关章节，了解注射模的结构特点、掌握正确的拆装注射模具的方法。四、实验步骤1、用工具将模具打开，确定拆装工艺路线2、用工具将模具主要成型零件顶出拆下，并注意个零件的连接关系3、画出摸具图4、用清洗剂将零件洗净，涂上黄油，按正确的顺序装配好。五、思考题1、画出模具图2、指出实验用模具的顶出机构的类型和结构特点3、指出实验用模具的浇注系统的类型及其特点4、写出拆装工艺路线实验三、压缩模拆装实验一、实验目的1、了解压缩模结构组成及各部分所起作用2、了解压缩模凸、凹模与其它零件的连接关系3、掌握正确拆装模具方法二、实验设备及工具1、压缩模具（2——4套）2、各种工具（2——4套主要有六方板手、铜锤、活板子、6寸、8寸螺钉刀、6寸、8寸克丝钳等）三、实验要求实验前必须认真预习实验指导书和阅读教材中有关章节，了解压缩模的种类、结构及组成和掌握正确的拆装压缩模的方法。四、实验步骤1、将模具上、下模打开，观察模具结构确定拆装顺序。2、将模具各零件清洗干净，涂上黄油，按正确的顺序装配好。五、思考题1、画出实验用模具图，并指出个零件所起的作用2、画出成型零件图3、写出拆装模具的装配顺序实验四、注射模具安装实验一、实验目的1、了解模具固定在注射机上的方式；2、掌握手工正确安装模具的方法；3、了解注射工艺过程。二、实验设备及工具1、100克注射机（一台）2、注射模具（一套）3、各种工具（一套）三、实验要求实验前必须认真预习实验指导书和阅读教材中有关章节、了解模具固定在注射机上有几种方法，掌握正确的安装模具的方法几试模方法四、实验内容模具在注射机上的固定方式有许多种，但主要有两种方式，一种是用...
