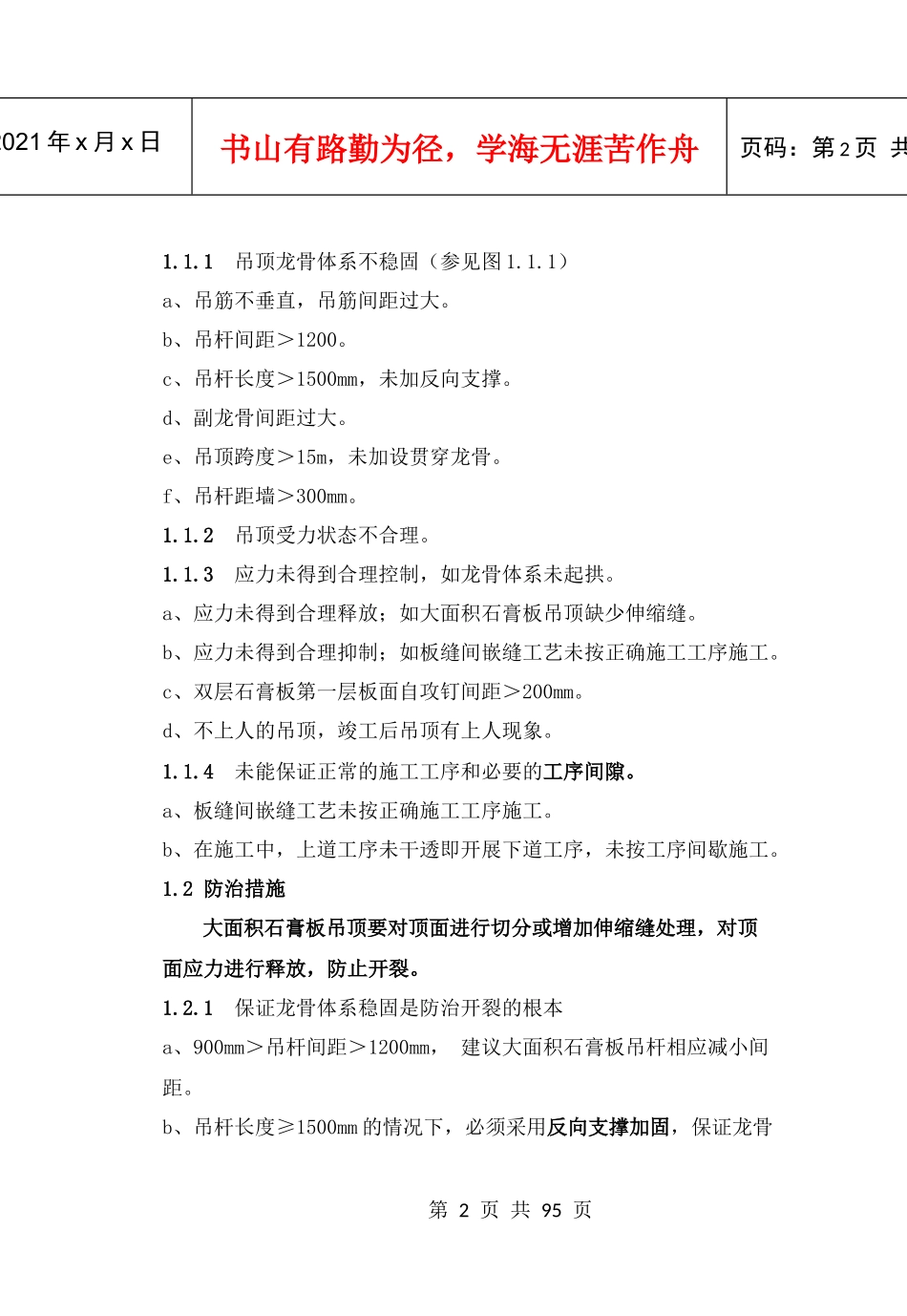

第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共1大面积石膏板吊顶开裂图11.1原因分析图1.1.1abfdec吊杆第2页共95页第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共1.1.1吊顶龙骨体系不稳固（参见图1.1.1）a、吊筋不垂直，吊筋间距过大。b、吊杆间距＞1200。c、吊杆长度＞1500mm，未加反向支撑。d、副龙骨间距过大。e、吊顶跨度＞15m，未加设贯穿龙骨。f、吊杆距墙＞300mm。1.1.2吊顶受力状态不合理。1.1.3应力未得到合理控制，如龙骨体系未起拱。a、应力未得到合理释放；如大面积石膏板吊顶缺少伸缩缝。b、应力未得到合理抑制；如板缝间嵌缝工艺未按正确施工工序施工。c、双层石膏板第一层板面自攻钉间距＞200mm。d、不上人的吊顶，竣工后吊顶有上人现象。1.1.4未能保证正常的施工工序和必要的工序间隙。a、板缝间嵌缝工艺未按正确施工工序施工。b、在施工中，上道工序未干透即开展下道工序，未按工序间歇施工。1.2防治措施大面积石膏板吊顶要对顶面进行切分或增加伸缩缝处理，对顶面应力进行释放，防止开裂。1.2.1保证龙骨体系稳固是防治开裂的根本a、900mm＞吊杆间距＞1200mm，建议大面积石膏板吊杆相应减小间距。b、吊杆长度≥1500mm的情况下，必须采用反向支撑加固，保证龙骨第3页共95页第2页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共体系刚度。c、副龙骨间距≤400mm，建议大面积吊顶采用300mm间距。d、大面积吊顶每隔15m增加贯穿龙骨与主龙骨牢固连接。图1.2.11.2.2正确的吊顶系统应该是拱形状态，应按房间短边边长1/200-1/300起拱。1.2.3应力控制关键，按分析逐一解决问题。a、石膏板从墙的一侧端头开始顺序安装。基层相邻两张石膏板留缝300300300300300300300300300300副龙骨主龙骨300900900900900200第4页共95页第3页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5mm，面层石膏板设置工艺缝，缝宽8-10mm或采取明缝做法，将顶面分隔为“豆腐块”形式，彻底切割顶面，如图1.2.3a，合理分解顶面应力。图1.2.3300100卡件吊杆吊件结构顶（喷黑处理）第5页共95页第4页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共图1.2.3ab、建议使用石膏板厂家配套嵌缝材料，先用嵌缝石膏嵌缝，打磨平整后贴纸胶带，干燥后刮100mm宽石膏，最后刮150mm宽，以上工序完成后，再进行满刮腻子施工（参照图1.2.3b）。第6页共95页第5页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共图1.2.3bc、要确保自攻螺丝间距≤200mm；且呈均匀分布。确保自攻螺丝离面纸包封的板边间距为10-15mm，离切割过的板的板边间距为15-20mm。1.2.4确保正常的施工顺序和必要的工艺间隙。a、不上人的吊顶，在骨架安装、调试结束后，禁止再上人踩踏。b、面层嵌缝作业，下道工序进行前必须确保上道工序完全干燥。1.3注意事项1.3.1龙骨体系安装a.在天花上沿弹线点位安装吊杆，两根吊杆间距不应超过第7页共95页第6页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共1200mm（GB）。b.承载主龙骨间距不应超过1200mm（GB）。c.承载主龙骨中间部位起拱，起拱高度不小于房间短向跨度的1/200。1.3.2石膏板安装重点注意事项（注：卫生间、厨房采用9.5mm防水石膏板）a.石膏板从墙的一侧端头开始，顺序安装。相邻两张石膏板自然靠拢(留缝5mm)。b.石膏板边安装位于龙骨的中央，石膏板同龙骨的重叠宽度不小15mm。石膏板侧口同墙面顶紧，不留空隙(隔声、防火吊顶例外)。c.第二层石膏板必须与第一层错缝安装。1.4标准做法节点图图1.41.5正确做法完成后图片角铁转换层900承载龙骨300≤300第8页共95页第7页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共图1.5第9页共95页第8页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共2矩形造型顶开裂图22.1原因分析2.1.1吊顶龙骨体系不稳固a、水平方向：造型转角处横向拉结力不足。b、竖向：竖向拉结不稳固。2....
