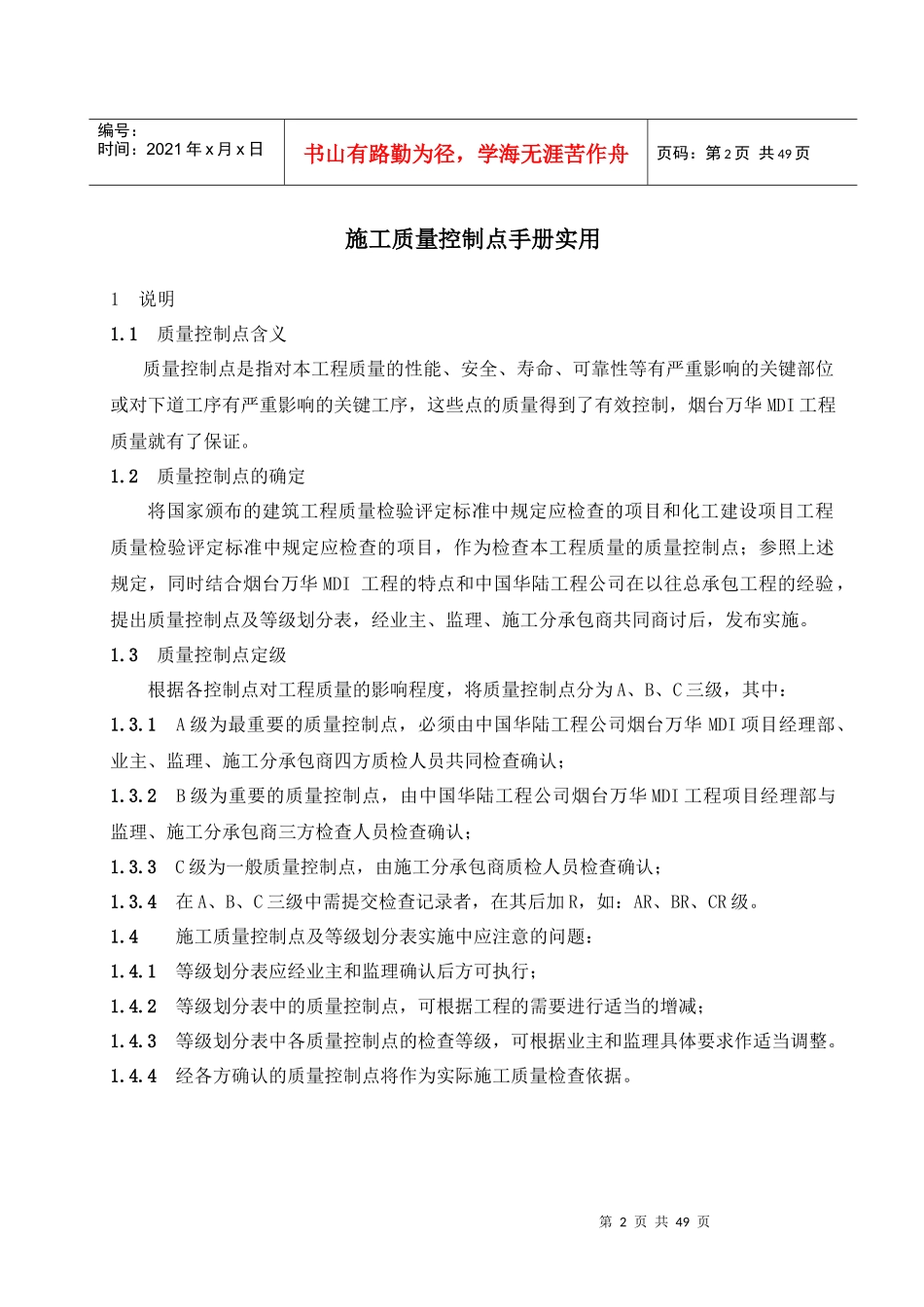

第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页施工质量控制点手册实用1说明1.1质量控制点含义质量控制点是指对本工程质量的性能、安全、寿命、可靠性等有严重影响的关键部位或对下道工序有严重影响的关键工序，这些点的质量得到了有效控制，烟台万华MDI工程质量就有了保证。1.2质量控制点的确定将国家颁布的建筑工程质量检验评定标准中规定应检查的项目和化工建设项目工程质量检验评定标准中规定应检查的项目，作为检查本工程质量的质量控制点；参照上述规定，同时结合烟台万华MDI工程的特点和中国华陆工程公司在以往总承包工程的经验，提出质量控制点及等级划分表，经业主、监理、施工分承包商共同商讨后，发布实施。1.3质量控制点定级根据各控制点对工程质量的影响程度，将质量控制点分为A、B、C三级，其中：1.3.1A级为最重要的质量控制点，必须由中国华陆工程公司烟台万华MDI项目经理部、业主、监理、施工分承包商四方质检人员共同检查确认；1.3.2B级为重要的质量控制点，由中国华陆工程公司烟台万华MDI工程项目经理部与监理、施工分承包商三方检查人员检查确认；1.3.3C级为一般质量控制点，由施工分承包商质检人员检查确认；1.3.4在A、B、C三级中需提交检查记录者，在其后加R，如：AR、BR、CR级。1.4施工质量控制点及等级划分表实施中应注意的问题：1.4.1等级划分表应经业主和监理确认后方可执行；1.4.2等级划分表中的质量控制点，可根据工程的需要进行适当的增减；1.4.3等级划分表中各质量控制点的检查等级，可根据业主和监理具体要求作适当调整。1.4.4经各方确认的质量控制点将作为实际施工质量检查依据。第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页土建工程施工质量控制点及等级划分表A1：土建工程序号质量控制点名称等级备注一建设勘察1基准点AR2参考线/参考点AR3放线B二平整场地1标高、边坡尺寸检查CR三土石方工程1填方土质检查A/BR2回填标高、密实度、平整度检查BR3挖方坑、槽边坡、底边尺寸C4标高、平整度BR四地沟工程1挖方坑、槽边坡、底边尺寸C2标高、平整度BR3砖石砌筑方法、砂浆饱满度B4砂浆配比、强度BR5砌体结构允差B6混凝土模板及支撑强度、刚度、稳定性C7模板拼缝C8混凝土模板组装、预埋铁件、预留孔偏差C9钢筋、电焊条材质CR10焊接接头外观B11焊接接头机械性能试验BR12钢筋的加工允差B13钢筋绑扎、点焊骨架安装允差A/BR14混凝土原材料检查CR15混凝土强度BR16混凝土外观C17混凝土坍落度C18浇筑混凝土允差BR19防水抹灰原材料质量、配合比CR20防水抹灰允差BR第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页A1：土建工程序号质量控制点名称等级备注21防水抹灰细部处理C22地沟回填土土质检查CR23回填标高、密实度、平整度检查CR五桩基工程1挖孔桩定位轴线、标高检查A/B2桩孔尺寸、几何尺寸检查C3钢筋、电焊条材质CR4焊接接头外观B5焊接接头机械性能试验BR6钢筋加工允差BR7钢筋绑扎、点焊骨架安装允差A/BR8护壁模板及支撑强度、刚度、稳定性C9模板拼缝C10混凝土模板组装、预埋铁件、预留孔偏差CR11护壁、桩混凝土原材料检查CR12混凝土强度BR13混凝土坍落度C14桩测试AR15桩基验收A/BR16机械成孔桩定位轴线、标高检查A/BR17试成孔检查A18钢筋笼钢筋、电焊条材质CR19焊接接头外观B20焊接接头机械性能试验BR21钢筋笼加工允差BR22钢筋绑扎、点焊骨架安装允差A/BR23桩混凝土原材料检查CR24混凝土强度BR25混凝土坍落度C26桩测试AR27桩基试验AR28预制桩定位轴线、标高检查A/B29预制桩分批检查A/BR30桩测试AR31桩基验收AR六堡坎第5页共49页第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共49页A1：土建工程序号质量控制点名称等级备注1堡坎地基检查A/BR2毛石堡坎砌筑方法、砂浆饱满度B3砂浆配比、强度BR4砌体结构允差BR5钢筋混凝土堡坎钢筋、电焊条材质CR6焊接接头外观B7焊接接头机械性能试验BR8钢筋加工允差BR9钢筋绑扎、点焊钢筋安装允差A/BR10模板及支撑强度、刚度、稳定性C11模板拼缝C12...
