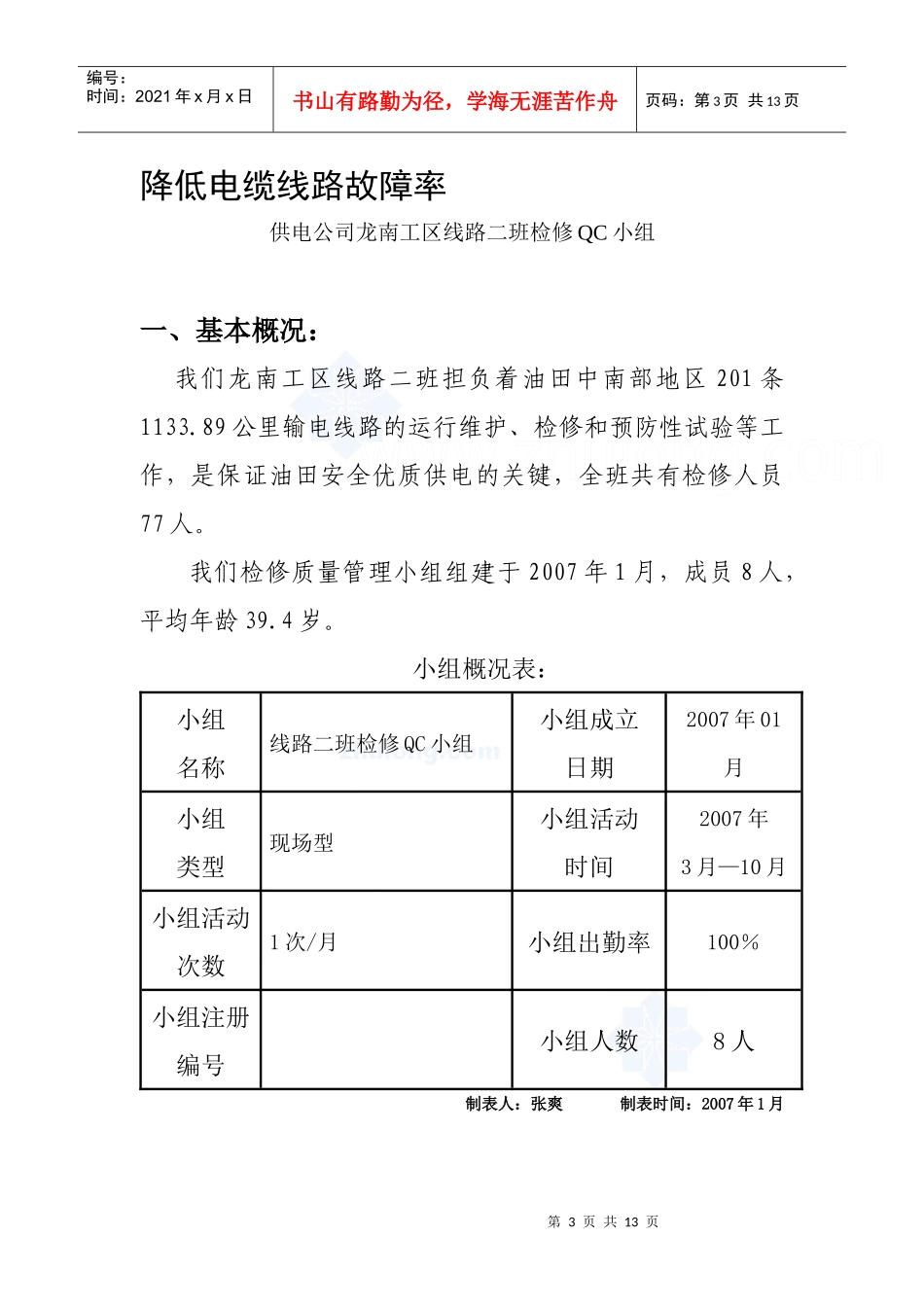

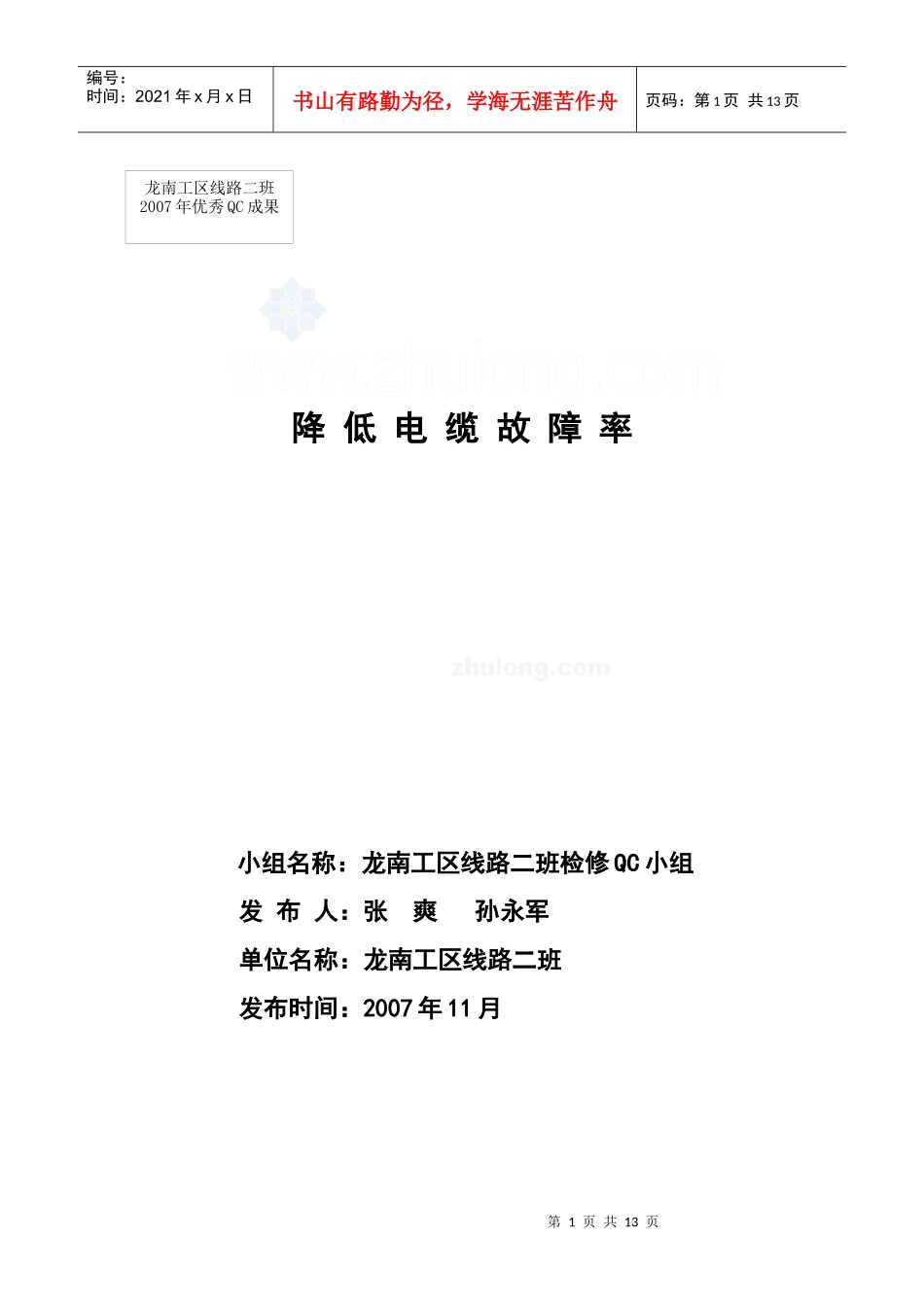

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页降低电缆故障率小组名称：龙南工区线路二班检修QC小组发布人：张爽孙永军单位名称：龙南工区线路二班发布时间：2007年11月龙南工区线路二班2007年优秀QC成果第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页降低电缆线路故障率供电公司龙南工区线路二班检修QC小组一、基本概况：我们龙南工区线路二班担负着油田中南部地区201条1133.89公里输电线路的运行维护、检修和预防性试验等工作，是保证油田安全优质供电的关键，全班共有检修人员77人。我们检修质量管理小组组建于2007年1月，成员8人，平均年龄39.4岁。小组概况表：小组名称线路二班检修QC小组小组成立日期2007年01月小组类型现场型小组活动时间2007年3月—10月小组活动次数1次/月小组出勤率100％小组注册编号小组人数8人制表人：张爽制表时间：2007年1月第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页小组成员及分工表序号姓名性别年龄职务文化程度小组分工1张爽男26技术员大学组长2孙永军男43副班长大专质量指导3郭建军男33工区专工大专QC方案策划4王才喜男44班长大专检验5王勇男44副班长中专方案实施6巩连喜男51高级技师高中方案实施7韩升堂男40组长高中方案实施8张海涛男34组长高中方案实施制表人：张爽制表时间：2007年1月二、选题理由：随着城市现代化发展，城市中心区域的供电系统将逐步由架空线路向电缆供电方案过渡。电力电缆作为电力系统的重要设备，它的安全运行具有重要意义。一旦发生故障它直接影响着线路安全稳定运行。理由Ⅰ2007年公司供电可靠性指标要求城区99.995%公司要求第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页三、现状调查2006年线路二班发生故障如下序号线路名称发生时间发生故障类别1家园乙线2006年1月18日B相电缆击穿，单相接地。2家园甲线2006年2月3日A相电缆击穿，单相接地。3西二注线2006年10月16日B相电缆击穿，单相接地。4西二注线2006年10月28日B相电缆击穿，单相接地。5杏二十三线2006年3月3日架空线相间短路6南十八线2006年4月29日雷害7碧湖线2006年7月17日雷害理由Ⅱ随着经济的发展，用户对供电质量的要求越来越高，而由于电缆故障，导致不能持续优质的供电。理由Ⅲ截至到2006年底线路二班负责运行维护的电缆线路达到40条，电缆故障已经影响我们的维护。降低电缆故障率确定课题用户需要现状第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页8周十六线2006年7月17日雷害9龙古线2006年7月20日雷害10萨西二线2006年8月11日雷害11杏二十二线2006年8月13日雷害12龙古线2006年8月13日雷害制表人：张爽日期：2007年2月23日从上表可以看出2006年电缆事故引起线路跳闸4次，架空线路故障引起线路跳闸8次。虽然电缆线路发生故障少，但维修费用高，所以要能把电缆故障控制到一次以下，能给节省大部分的维修费用。我们绘制了柱状图，如下：制图：张爽2007年2月23日四、活动目标根据现状调查结果我们制定了活动目标为：把2007年电缆线路发生故障次数控制在1次以下。目标确定柱状图第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页制图：张爽2007年2月23日五、原因分析发生电缆故障因果分析图制图：张爽2007年2月23日人员设备没有电缆台帐责任心不强自然冻胀邻近各种管线敷设环境复杂电缆施工质量巡线计划编排不合理外部接线复杂技术水平低发生电缆故障绝缘老化第8页共13页第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页六、要因确认针对末端因素我们逐条进行了要因确认：要因验证表制表：张爽2007年2月23日序号要因项目验证内容负责人日期结论1责任心不强对新运行的电缆验收人员，无缺陷上报不及时情况。王才喜07...
