物理安全与电磁防护 作业 课程设计VIP免费

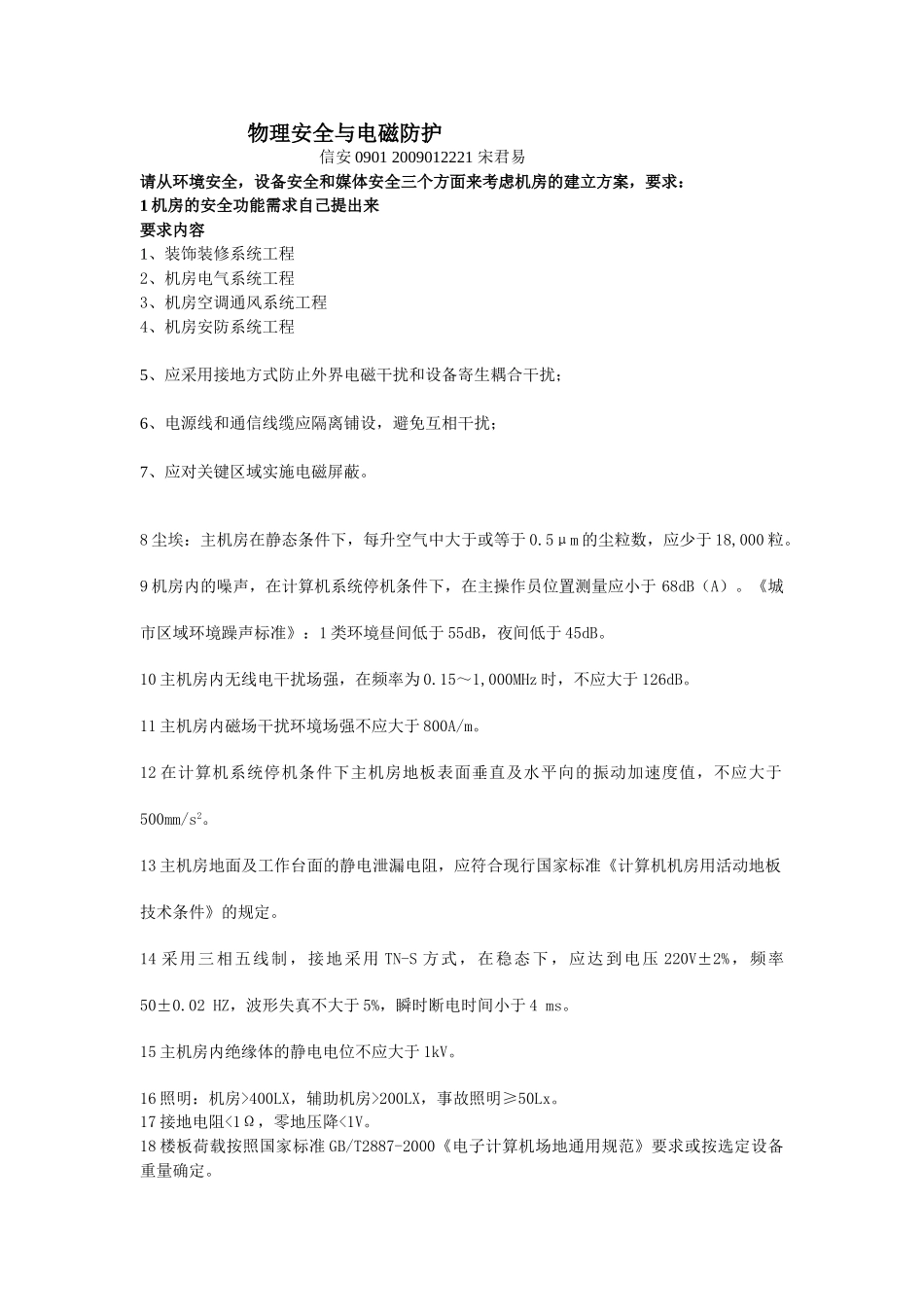

物理安全与电磁防护信安09012009012221宋君易请从环境安全，设备安全和媒体安全三个方面来考虑机房的建立方案，要求：1机房的安全功能需求自己提出来要求内容1、装饰装修系统工程2、机房电气系统工程3、机房空调通风系统工程4、机房安防系统工程5、应采用接地方式防止外界电磁干扰和设备寄生耦合干扰；6、电源线和通信线缆应隔离铺设，避免互相干扰；7、应对关键区域实施电磁屏蔽。8尘埃：主机房在静态条件下，每升空气中大于或等于0.5μm的尘粒数，应少于18,000粒。9机房内的噪声，在计算机系统停机条件下，在主操作员位置测量应小于68dB（A）。《城市区域环境躁声标准》：1类环境昼间低于55dB，夜间低于45dB。10主机房内无线电干扰场强，在频率为0.15～1,000MHz时，不应大于126dB。11主机房内磁场干扰环境场强不应大于800A/m。12在计算机系统停机条件下主机房地板表面垂直及水平向的振动加速度值，不应大于500mm/s2。13主机房地面及工作台面的静电泄漏电阻，应符合现行国家标准《计算机机房用活动地板技术条件》的规定。14采用三相五线制，接地采用TN-S方式，在稳态下，应达到电压220V±2%，频率50±0.02HZ，波形失真不大于5%，瞬时断电时间小于4ms。15主机房内绝缘体的静电电位不应大于1kV。16照明：机房>400LX，辅助机房>200LX，事故照明≥50Lx。17接地电阻<1Ω，零地压降<1V。18楼板荷载按照国家标准GB/T2887-2000《电子计算机场地通用规范》要求或按选定设备重量确定。19机房要求防火、防水、防尘、防鼠害、防盗、防雷、防静电、隔热、保温。2机房所涉及到的设备自己提出来吊顶隔断墙铝合金门窗和隔断活动地板电气系统配电柜插座电缆（电线）照明系统防雷系统接地系统空调系统门禁系统监控系统消防系统计算机交换机布线系统网线防静电地板桌椅空调稳定电源交换机柜3机房的物理空间大小根据实际需要，按标准确定本次机房建设分为主机房面积为120平米，将放置近20台机柜，将成为今后十处所有业务系统数据集中汇集、存储、处理的中心。因此需要稳定可靠的UPS电源系统、机房精密空调系统及合理实用的机房强弱电施工、消防系统以及良好的机房环境来保障整个系统的平稳可靠运行.4提出物理设备型号，支持系统设备型号及所有设备的单位总价写出所依据的相关标准1供配电系统本机房工程采用TN-S系统，低压380V/220V三相五线制、50HZ、单相三线制、三相五线制供电方式。机房供电标准按A级设计。机房配电系统包括UPS配电系统、动力配电系统、照明配电系统。2照明系统机房的照明应划分为正常照明和应急照明两部分。正常照明电源取自照明配电箱，应急照明电源取自应急照明配电箱。机房灯具采用嵌入式格栅荧光灯和嵌入式节能筒灯及灯带。3接地系统机房的接地主要包括交流工作地、直流地、等电位接地、保护接地、抗静电接地、防雷接地。当中的交流工作地、直流地为功能性接地，是为了达到某一功能实施的接地方式等电位接地、保护接地、抗静电接地、防雷接地均为保护性接地，是为了保护人身或设备安全而实施的一种接地方式。4防雷系统要求机房总配电柜安装一级防雷器，机房分配电柜安装二级防雷器。设备端采用防浪涌PDU插座。在机房地板下设计安装等电位接地铜带并做共地处理进一步降低雷击电流的危害性，从而达到保护人身和设备的安全。竣工验收要求提供天津市防雷办出具的测试报告.4、空调设计机房区采用2台50KW机房专用空调。要求下送风上回风，要求设计独立的新风系统。设置排气系统。5、弱电设计在目前的数据中心建设中，弱电系统日益体现出它的重要性，无论是必要的综合布线系统还是起辅助作用的安防系统、设备集中监控系统、KVM控制系统、电视墙监控系统都是现代化数据中心的必要组成。六、机房装饰工程现暂定价格30万，到时按时结算，投标单位提供投标设计方案。七、机房电气工程1、配电系统设计要求依据《电子计算机场地通用规范》（GB/T2887-2000），电源参数依据计算机的性能允许的变动范围可分为A、B、C三个等级，为了保证计算机的可靠运行，根据本工程需要，要求按A级标准设计。该标准稳态电压偏移范围为-5％～+5％；稳态频率偏移范围：-0.2Hz～+0.2Hz；电压波形畸变率：5％；允...
