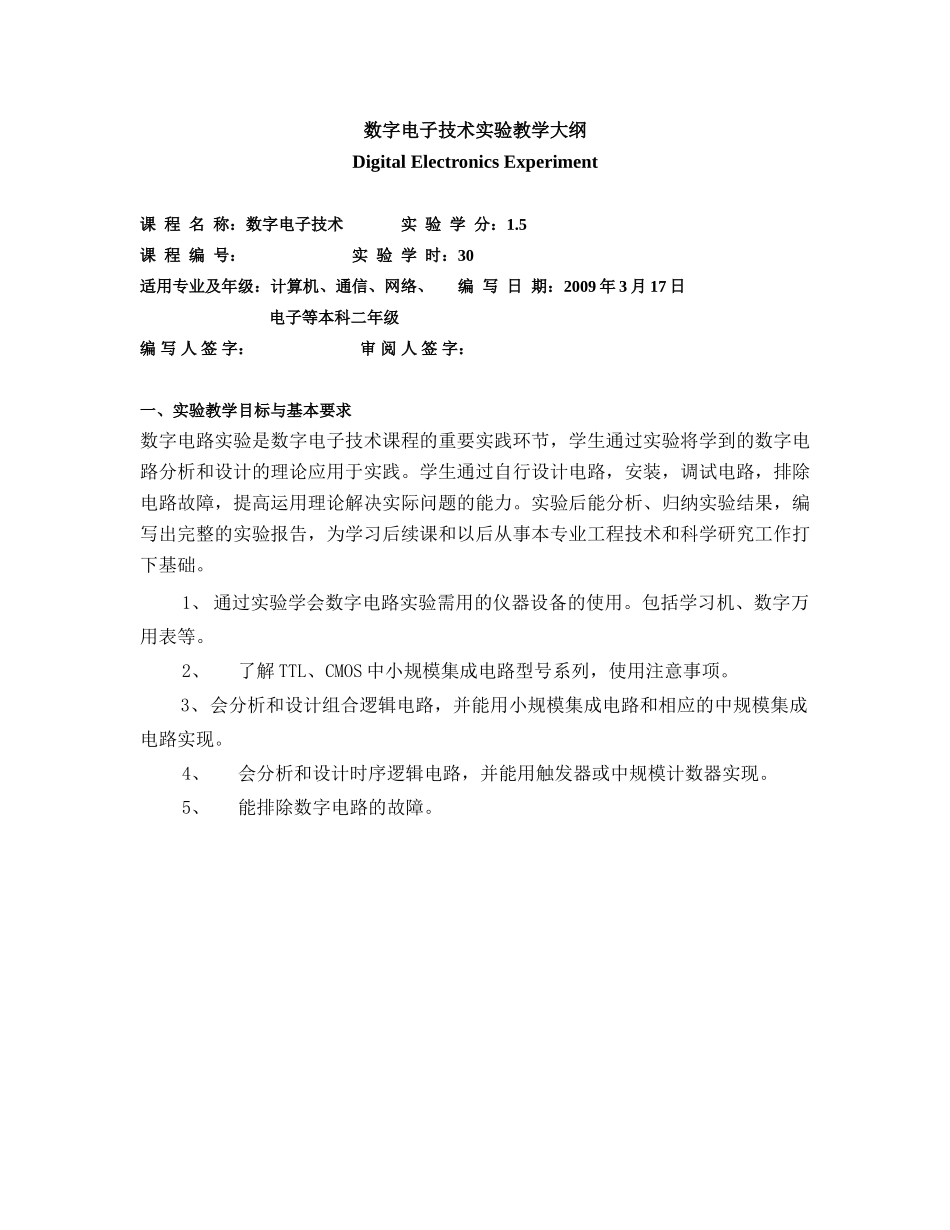

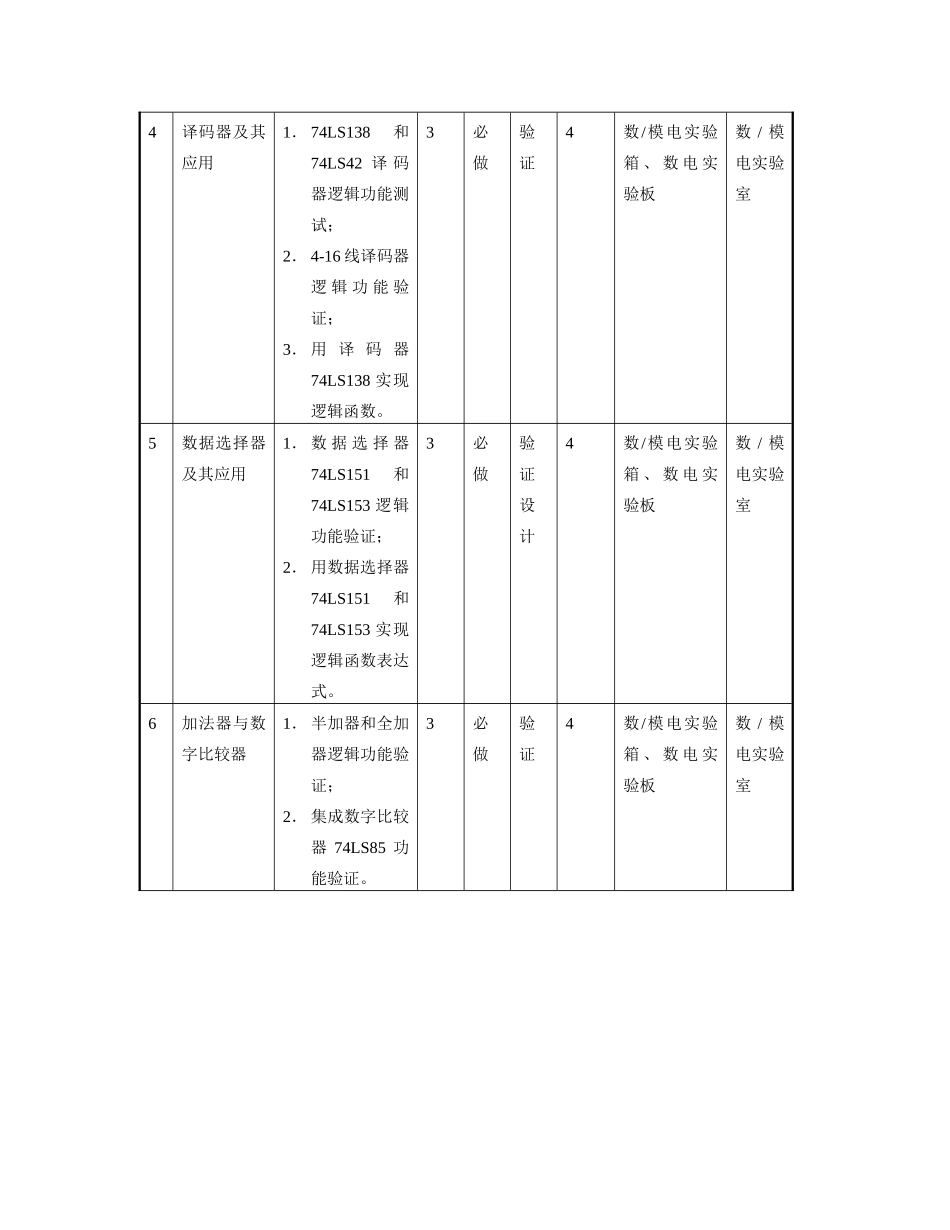

数字电子技术实验教学大纲DigitalElectronicsExperiment课程名称：数字电子技术实验学分：1.5课程编号：实验学时：30适用专业及年级：计算机、通信、网络、编写日期：2009年3月17日电子等本科二年级编写人签字：审阅人签字：一、实验教学目标与基本要求数字电路实验是数字电子技术课程的重要实践环节，学生通过实验将学到的数字电路分析和设计的理论应用于实践。学生通过自行设计电路，安装，调试电路，排除电路故障，提高运用理论解决实际问题的能力。实验后能分析、归纳实验结果，编写出完整的实验报告，为学习后续课和以后从事本专业工程技术和科学研究工作打下基础。1、通过实验学会数字电路实验需用的仪器设备的使用。包括学习机、数字万用表等。2、了解TTL、CMOS中小规模集成电路型号系列，使用注意事项。3、会分析和设计组合逻辑电路，并能用小规模集成电路和相应的中规模集成电路实现。4、会分析和设计时序逻辑电路，并能用触发器或中规模计数器实现。5、能排除数字电路的故障。二、实验课程内容和学时分配序号实验项目名称实验内容学时要求性质开设学期所用主要仪器及台套数所在实验室1TTL门电路参数的测试TTL门电路主要参数输出高电平VOH、输出低电平VOL、输入短路电流IIS、扇出系数NO和电路传输特性的测试。3必做验证4数/模电实验箱、数电实验板、万用表数/模电实验室2基本门电路的逻辑功能测试测试与门、或门、非门、异或门、或非门的逻辑功能。3必做验证4数/模电实验箱、数电实验板数/模电实验室3编码器1．用门电路组成4-2编码器并验证其功能；2．验证8-3线优先编码器74LS148和10-4线优先编码器74LS147的逻辑功能；3．用74LS148组成16-4编码器，并验证其功能。3必做验证4数/模电实验箱、数电实验板数/模电实验室4译码器及其应用1．74LS138和74LS42译码器逻辑功能测试；2．4-16线译码器逻辑功能验证；3．用译码器74LS138实现逻辑函数。3必做验证4数/模电实验箱、数电实验板数/模电实验室5数据选择器及其应用1．数据选择器74LS151和74LS153逻辑功能验证；2．用数据选择器74LS151和74LS153实现逻辑函数表达式。3必做验证设计4数/模电实验箱、数电实验板数/模电实验室6加法器与数字比较器1．半加器和全加器逻辑功能验证；2．集成数字比较器74LS85功能验证。3必做验证4数/模电实验箱、数电实验板数/模电实验室7组合逻辑电路的设计与测试1．表决器电路的设计与验证；2．用10-4优先编码器和基本门电路构成输出为8421BCD码并具有编码输出标志的编码器。3必做验证设计4数/模电实验箱、数电实验板数/模电实验室8触发器及其应用1．基本RS触发器；2．JK触发器；3．触发器之间的相互转换。3必做验证4数/模电实验箱、数电实验板数/模电实验室9时序逻辑电路1．用74LS161实现10进制计数器；2．用74LS161实现12进制计数器。3必做验证设计4数/模电实验箱、数电实验板数/模电实验室10综合实验组合及时序电路的综合设计。3必做综合设计4数/模电实验箱、数电实验板数/模电实验室注：要求：必做、选做、其他；性质：验证、演示、综合、设计、研究等；三、实验教科书、参考书（一）教科书1．数字电路实验指导书安农大信息与计算机学院2004年（二）参考书1．数字电子技术江晓安编著西安电子大学出版社20032．数字电子技术基础（第四版）阎石任主编高等教育出版社3．数字电子技术基础康华光主编高等教育出版社2000执笔人：张武
