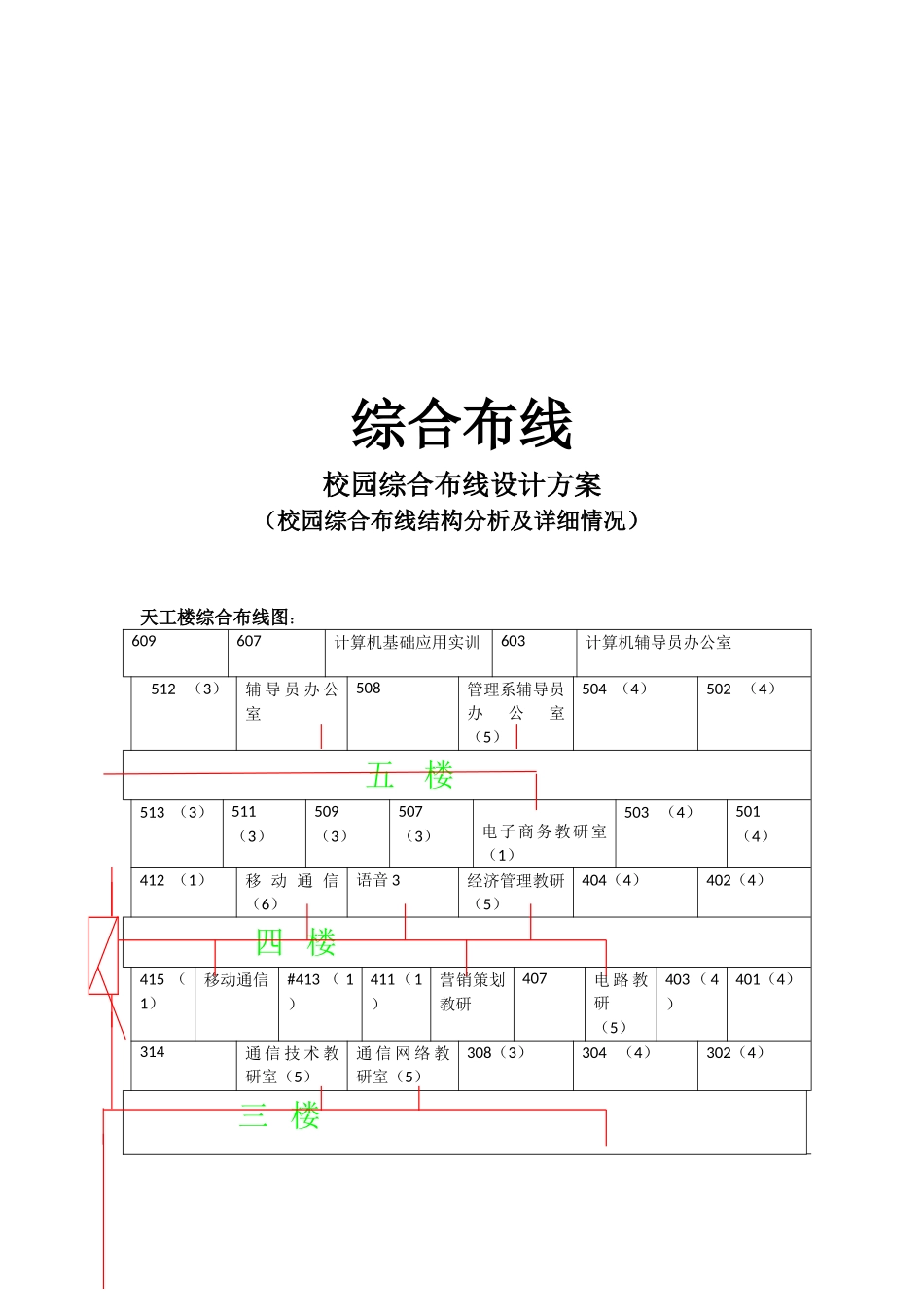

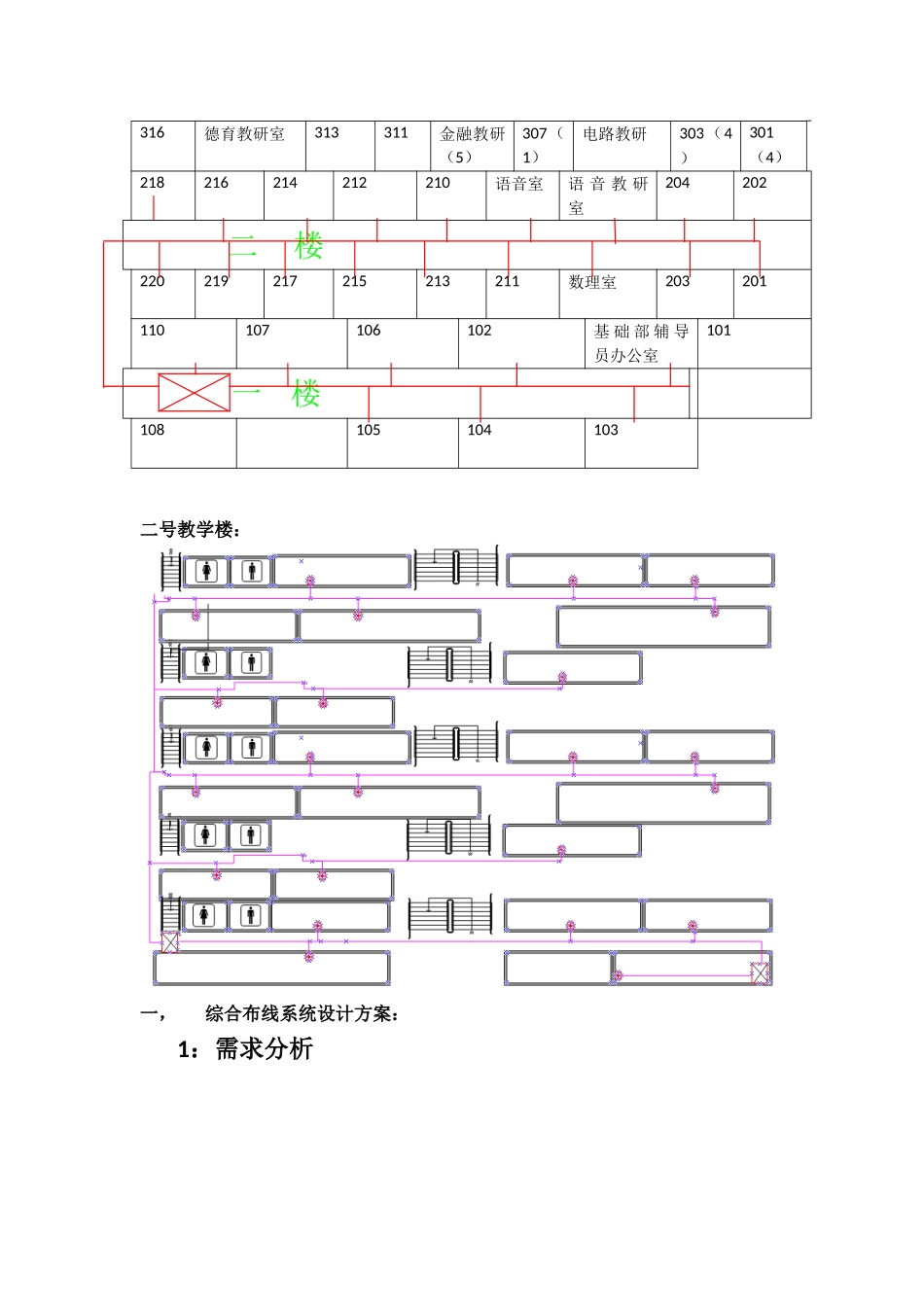

综合布线校园综合布线设计方案（校园综合布线结构分析及详细情况）天工楼综合布线图：609607计算机基础应用实训603计算机辅导员办公室512（3）辅导员办公室508管理系辅导员办公室（5）504（4）502（4）五楼513（3）511（3）509（3）507（3）电子商务教研室（1）503（4）501（4）412（1）移动通信（6）语音3经济管理教研（5）404（4）402（4）四楼415（1）移动通信#413（1）411（1）营销策划教研407电路教研（5）403（4）401（4）314通信技术教研室（5）通信网络教研室（5）308（3）304（4）302（4）三楼316德育教研室313311金融教研（5）307（1）电路教研303（4）301（4）218216214212210语音室语音教研室204202二楼220219217215213211数理室203201110107106102基础部辅导员办公室101一楼108105104103二号教学楼：一，综合布线系统设计方案：1：需求分析天工楼：该楼共5层，楼长50米，楼宽12米。有工作区25个，其中5个工作区各需要4个信息点，其他20个工作区各需要2个信息点。信息种类有数据，语音，图像，消防等系统。采用超五类双绞线。二号教学楼采用光缆（6芯室外千兆OM3多模光纤），其余数据部分采用超五类双绞线，语音采用三类大对数线缆。干线布线采用天花板吊顶式和高架桥式，网络机房以及信息点需求多的地方采用地板嵌入式。配线架采用6类24口配线架。1U高度水平管理线槽。汇聚交换机采用神州数码5120，接入层交换机采用神舟数码3610。2：设计标准：主要依据:国内标准《建筑与建筑群综合布线工程和验收规范》,设计规范标准(GB50311-2007)，验收规范标准(GB50321-2007)根据查看得出一号教学楼长约80余米，楼层高约：3.5*6=21米，三层到六层每层10个教室,其中每层都有一个大教室二层和三层各有一个语音室，二层有老师的办公室9个。二号教学楼长约50余米，楼层高约：3.5*5=17.5米，一层有一教师休息室，每层都有不同的阶梯教室。根据建筑物的特点，线缆铺设结构应为线槽布线法和内部布线法；传输介质应根据实际情况采用光缆与电缆相结合的方式铺设。3：子系统设计：工作区子系统工作区子系统的路由方式为墙壁嵌入式，信息插座距离地面30厘米以上。信息插座与计算机终端设备距离应保持在5米以内。终端网卡的类型接口与线缆类型接口保持一致，全部采用568B标准。水平子系统水平子系统的布线方式为天花板内部布线法。数据传输全部采用超五类双绞线。语音全部采用三类大对数线缆线槽选用阻燃高强度的PVC线槽。垂直干线子系统垂直干线子系统是提供干线电缆的路由。主要铜缆组成并提供楼层之间及与外界通信的通道。数据线缆采用六类双绞线，语音采用三类大对数线缆。一号教学楼路由方式为电缆井方法，二号教学楼路由方式为电缆孔方法。连接方式数据为点对点连接，语音为干线分支型，每个电线电缆直接连接到楼层配线间。管理子系统一号教学楼管理区位于三楼，二号教学楼管理区位于一楼。对每个设备及线缆进行编号处理，标签，在线缆的两端都进行标志。交接管理方式为双点管理。即在整栋楼中有两个点可以进行线路跳线连接。配线架采用6类24口配线架。超5类，还有，6U机柜，交换机，语音点S110配线架。设备间子系统设备间位于一号教学楼一楼东侧出口最近的工作间。冬季温度控制在（18-22摄氏度之间），夏季温度控制在（22-26摄氏度之间）。主机房42U规格落地式机柜，配标准电源插座。分配线间采用12U或定做机柜，并配有电源插座。服务器全部采用思科的。交换机全部采用神州数码的路由器全部采用华为的。防火墙采用趋势科技的。语音网关采用神州数码的。建筑群子系统建筑群子系统的路由方式为地下管道式。主干线数据线缆类型为6芯室外多模光纤，语音线缆类型为三类大对数线缆。建筑物接入口的管道位置位于距离连接公用设备最近的地方。线缆从一号教学楼的主交换机上以地下管道式的方式用光缆连接到二号教学楼西侧的交换机上二，材料设备清单：水晶头=n*4+n*4*15%=104*4+104*4*15%=479信息模块=n+n*3%=104+104*3%=108线缆总长度=（A+B）/2*n*3.3*1.2=（85+35）/2*104*3.3*1.2=24711用线箱数=线缆总长度/305+1=82类型数目RJ45水晶头479个信息模块108个信息面板108个超五类双绞线24711米
