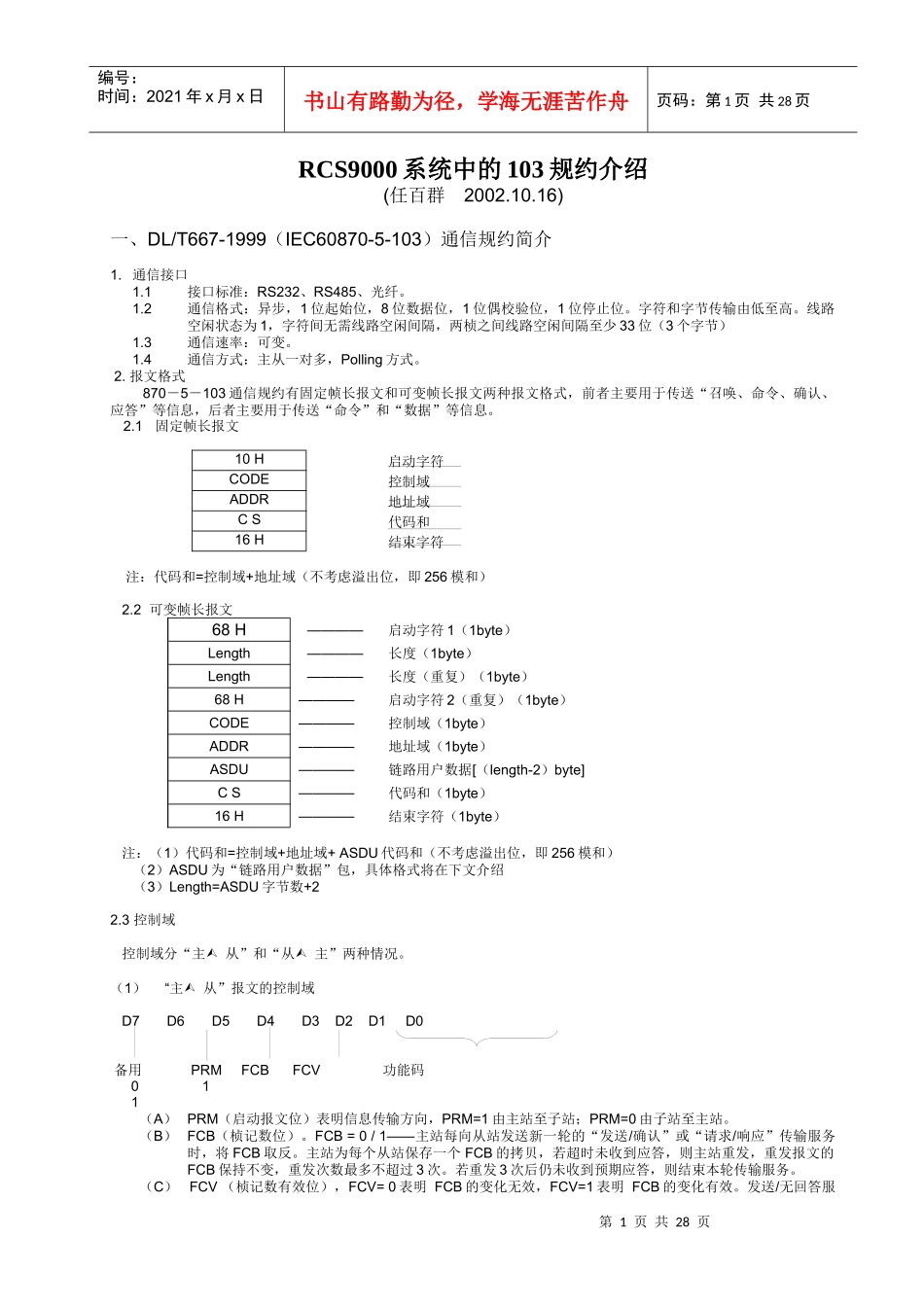

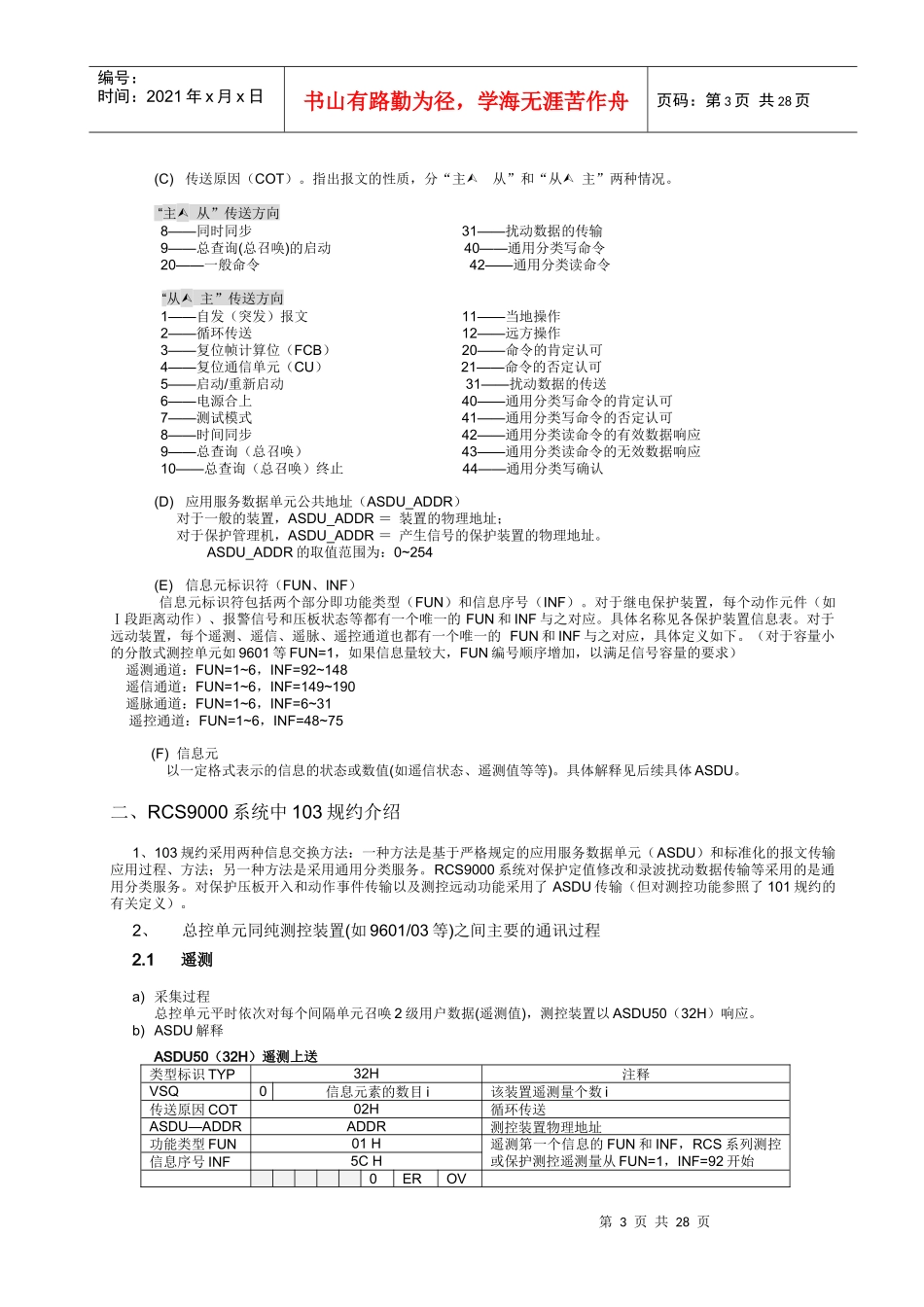

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页RCS9000系统中的103规约介绍(任百群2002.10.16)一、DL/T667-1999（IEC60870-5-103）通信规约简介1.通信接口1.1接口标准：RS232、RS485、光纤。1.2通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。字符和字节传输由低至高。线路空闲状态为1，字符间无需线路空闲间隔，两桢之间线路空闲间隔至少33位（3个字节）1.3通信速率：可变。1.4通信方式：主从一对多，Polling方式。2.报文格式870－5－103通信规约有固定帧长报文和可变帧长报文两种报文格式，前者主要用于传送“召唤、命令、确认、应答”等信息，后者主要用于传送“命令”和“数据”等信息。2.1固定帧长报文10H启动字符CODE控制域ADDR地址域CS代码和16H结束字符注：代码和=控制域+地址域（不考虑溢出位，即256模和）2.2可变帧长报文68H————启动字符1（1byte）Length————长度（1byte）Length————长度（重复）（1byte）68H————启动字符2（重复）（1byte）CODE————控制域（1byte）ADDR————地址域（1byte）ASDU————链路用户数据[（length-2）byte]CS————代码和（1byte）16H————结束字符（1byte）注：（1）代码和=控制域+地址域+ASDU代码和（不考虑溢出位，即256模和）（2）ASDU为“链路用户数据”包，具体格式将在下文介绍（3）Length=ASDU字节数+22.3控制域控制域分“主从”和“从主”两种情况。（1）“主从”报文的控制域D7D6D5D4D3D2D1D0备用PRMFCBFCV功能码011（A）PRM（启动报文位）表明信息传输方向，PRM=1由主站至子站；PRM=0由子站至主站。（B）FCB（桢记数位）。FCB=0/1——主站每向从站发送新一轮的“发送/确认”或“请求/响应”传输服务时，将FCB取反。主站为每个从站保存一个FCB的拷贝，若超时未收到应答，则主站重发，重发报文的FCB保持不变，重发次数最多不超过3次。若重发3次后仍未收到预期应答，则结束本轮传输服务。（C）FCV（桢记数有效位），FCV=0表明FCB的变化无效，FCV=1表明FCB的变化有效。发送/无回答服第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页务、广播报文不考虑报文丢失和重复传输，无需改变FCB状态，这些桢FCV常为0（D）功能码定义（主---从方向）功能码帧类型功能描述FCV状态0发送/确认帧复位通信单元03发送/确认帧传送数据14发送/无回答帧传送数据07复位帧计数位传送数据09请求/响应帧召唤链路状态010请求/响应帧召唤1级数据111请求/响应帧召唤2级数据1注：功能码等于3、4的报文为可变帧长报文，其余报文均为固定帧长报文。(2)“从主”报文的控制域D7D6D5D4D3D2D1D0备用PRMACDDFC功能码00(A)ACD（要求访问位）。ACD=1，通知主站，从站有I级数据请求传送。(B)DFC（数据流控制位）。DFC=0表示从站可以接受数据，DFC＝1表示从站缓冲区已满，无法接受新数据。(C)功能码（从---主方向）功能码帧类型功能0确认帧确认1确认帧链路忙，未收到报文8响应帧以数据包响应请求帧9响应帧从站没有所召唤的数据11响应帧从站以链路状态响应主站请求注：功能码等于8的报文为可变帧长报文，其余报文均为固定帧长报文。2.4地址域地址域为主站与之通信的从站地址。2．5链路用户数据（ASDU）（1）ASDU的一般格式数据单元标识符TYPEASDU类型标识(1byte)VSQ可变结构限定词COT传送原因ASDU_ADDR应用服务数据单元公共地址信息体FUN功能类型INF信息序号信息元……(A)ASDU类型标识（TYPE）ASDU的类型标识号，870-5-103通信规约出于传送各种不同类型信息的需要，规定了很多种格式的ASDU，每一种格式的信息体都不一样，并且都有一个唯一的标识号。(B)可变结构限定词（VSQ）它规定了ASDU信息体中信息元的个数和寻址方式D7D6D5D4D3D2D1D0SQ信息元数目SQ=1，信息体中只含单个元素或综合信息元，信息体地址（FUN和INF）即信息元地址SQ=0，信息体地址是顺序排列的信息元素的第一个信息元地址，后续信息元地址从这个地址起顺序加1。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28...
