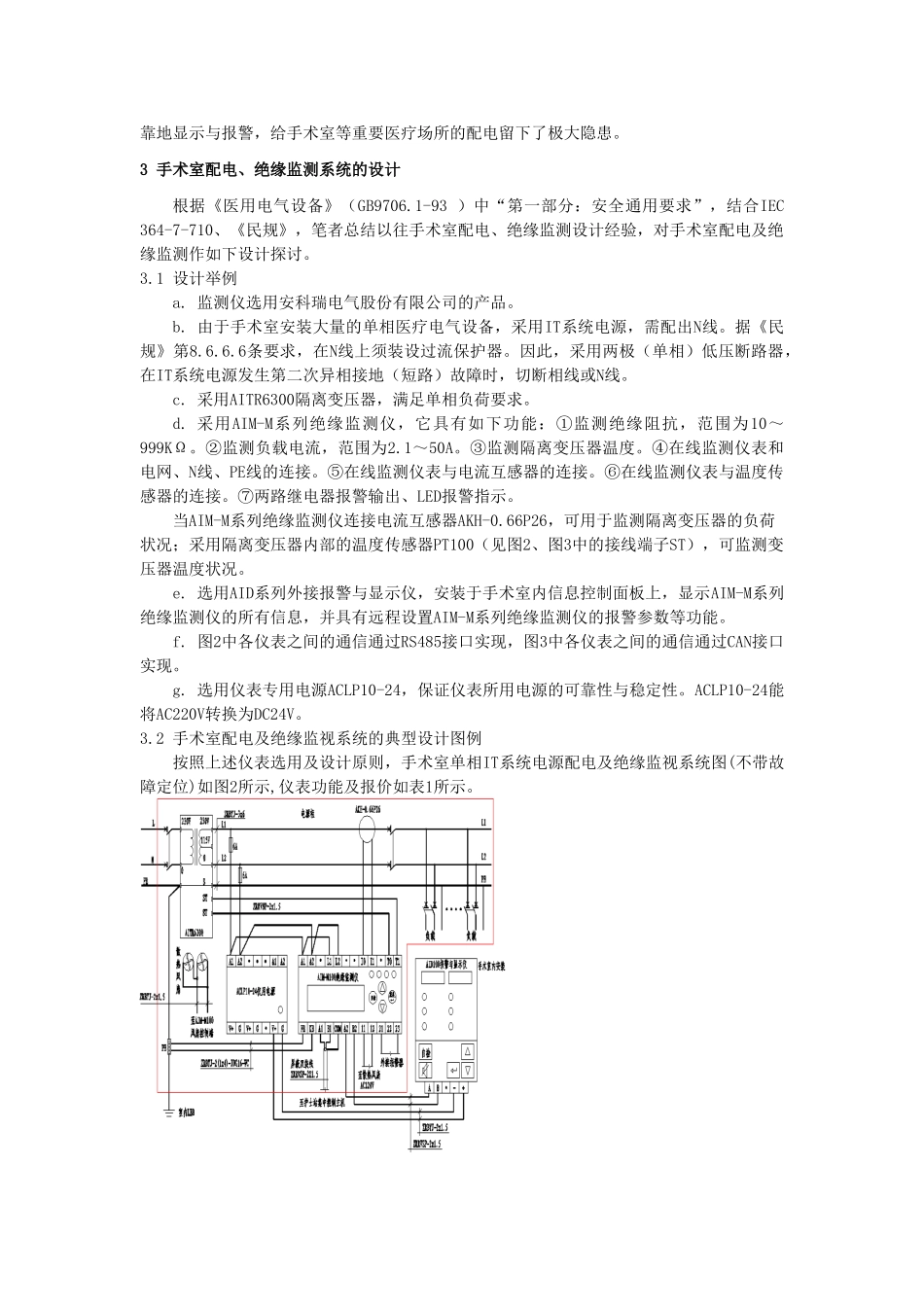

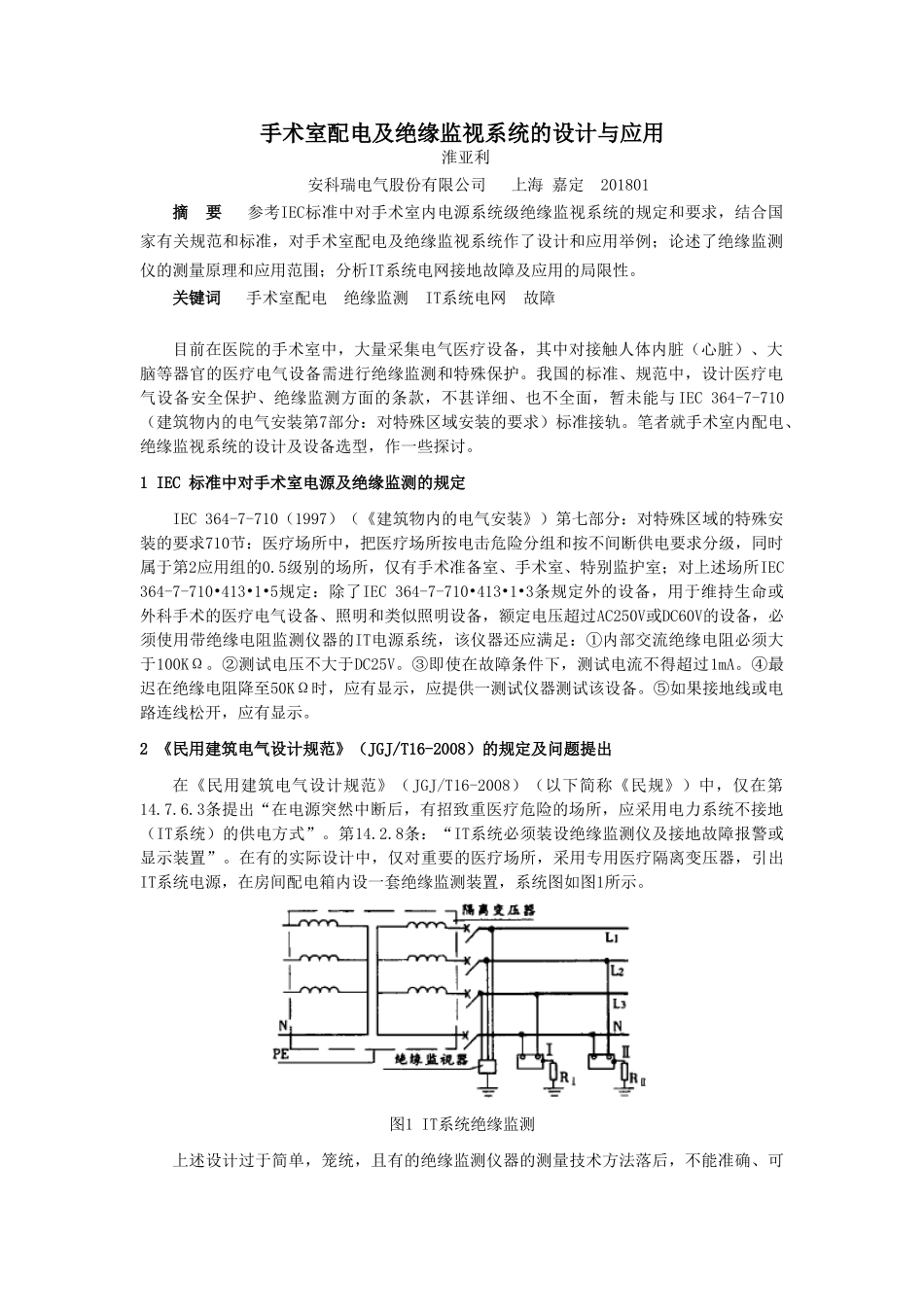

手术室配电及绝缘监视系统的设计与应用淮亚利安科瑞电气股份有限公司上海嘉定201801摘要参考IEC标准中对手术室内电源系统级绝缘监视系统的规定和要求，结合国家有关规范和标准，对手术室配电及绝缘监视系统作了设计和应用举例；论述了绝缘监测仪的测量原理和应用范围；分析IT系统电网接地故障及应用的局限性。关键词手术室配电绝缘监测IT系统电网故障目前在医院的手术室中，大量采集电气医疗设备，其中对接触人体内脏（心脏）、大脑等器官的医疗电气设备需进行绝缘监测和特殊保护。我国的标准、规范中，设计医疗电气设备安全保护、绝缘监测方面的条款，不甚详细、也不全面，暂未能与IEC364-7-710（建筑物内的电气安装第7部分：对特殊区域安装的要求）标准接轨。笔者就手术室内配电、绝缘监视系统的设计及设备选型，作一些探讨。1IEC标准中对手术室电源及绝缘监测的规定IEC364-7-710（1997）（《建筑物内的电气安装》）第七部分：对特殊区域的特殊安装的要求710节：医疗场所中，把医疗场所按电击危险分组和按不间断供电要求分级，同时属于第2应用组的0.5级别的场所，仅有手术准备室、手术室、特别监护室；对上述场所IEC364-7-710•413•1•5规定：除了IEC364-7-710•413•1•3条规定外的设备，用于维持生命或外科手术的医疗电气设备、照明和类似照明设备，额定电压超过AC250V或DC60V的设备，必须使用带绝缘电阻监测仪器的IT电源系统，该仪器还应满足：①内部交流绝缘电阻必须大于100KΩ。②测试电压不大于DC25V。③即使在故障条件下，测试电流不得超过1mA。④最迟在绝缘电阻降至50KΩ时，应有显示，应提供一测试仪器测试该设备。⑤如果接地线或电路连线松开，应有显示。2《民用建筑电气设计规范》（JGJ/T16-2008）的规定及问题提出在《民用建筑电气设计规范》（JGJ/T16-2008）（以下简称《民规》）中，仅在第14.7.6.3条提出“在电源突然中断后，有招致重医疗危险的场所，应采用电力系统不接地（IT系统）的供电方式”。第14.2.8条：“IT系统必须装设绝缘监测仪及接地故障报警或显示装置”。在有的实际设计中，仅对重要的医疗场所，采用专用医疗隔离变压器，引出IT系统电源，在房间配电箱内设一套绝缘监测装置，系统图如图1所示。图1IT系统绝缘监测上述设计过于简单，笼统，且有的绝缘监测仪器的测量技术方法落后，不能准确、可靠地显示与报警，给手术室等重要医疗场所的配电留下了极大隐患。3手术室配电、绝缘监测系统的设计根据《医用电气设备》（GB9706.1-93）中“第一部分：安全通用要求”，结合IEC364-7-710、《民规》，笔者总结以往手术室配电、绝缘监测设计经验，对手术室配电及绝缘监测作如下设计探讨。3.1设计举例a.监测仪选用安科瑞电气股份有限公司的产品。b.由于手术室安装大量的单相医疗电气设备，采用IT系统电源，需配出N线。据《民规》第8.6.6.6条要求，在N线上须装设过流保护器。因此，采用两极（单相）低压断路器，在IT系统电源发生第二次异相接地（短路）故障时，切断相线或N线。c.采用AITR6300隔离变压器，满足单相负荷要求。d.采用AIM-M系列绝缘监测仪，它具有如下功能：①监测绝缘阻抗，范围为10～999KΩ。②监测负载电流，范围为2.1～50A。③监测隔离变压器温度。④在线监测仪表和电网、N线、PE线的连接。⑤在线监测仪表与电流互感器的连接。⑥在线监测仪表与温度传感器的连接。⑦两路继电器报警输出、LED报警指示。当AIM-M系列绝缘监测仪连接电流互感器AKH-0.66P26，可用于监测隔离变压器的负荷状况；采用隔离变压器内部的温度传感器PT100（见图2、图3中的接线端子ST），可监测变压器温度状况。e.选用AID系列外接报警与显示仪，安装于手术室内信息控制面板上，显示AIM-M系列绝缘监测仪的所有信息，并具有远程设置AIM-M系列绝缘监测仪的报警参数等功能。f.图2中各仪表之间的通信通过RS485接口实现，图3中各仪表之间的通信通过CAN接口实现。g.选用仪表专用电源ACLP10-24，保证仪表所用电源的可靠性与稳定性。ACLP10-24能将AC220V转换为DC24V。3.2手术室配电及绝缘监视系统的典型设计图例按照上述仪表选用及设计原则，手术室单相IT系统电源配电及绝缘监视系统图(...
