双容水箱液位串级控制系统设计任务书VIP免费

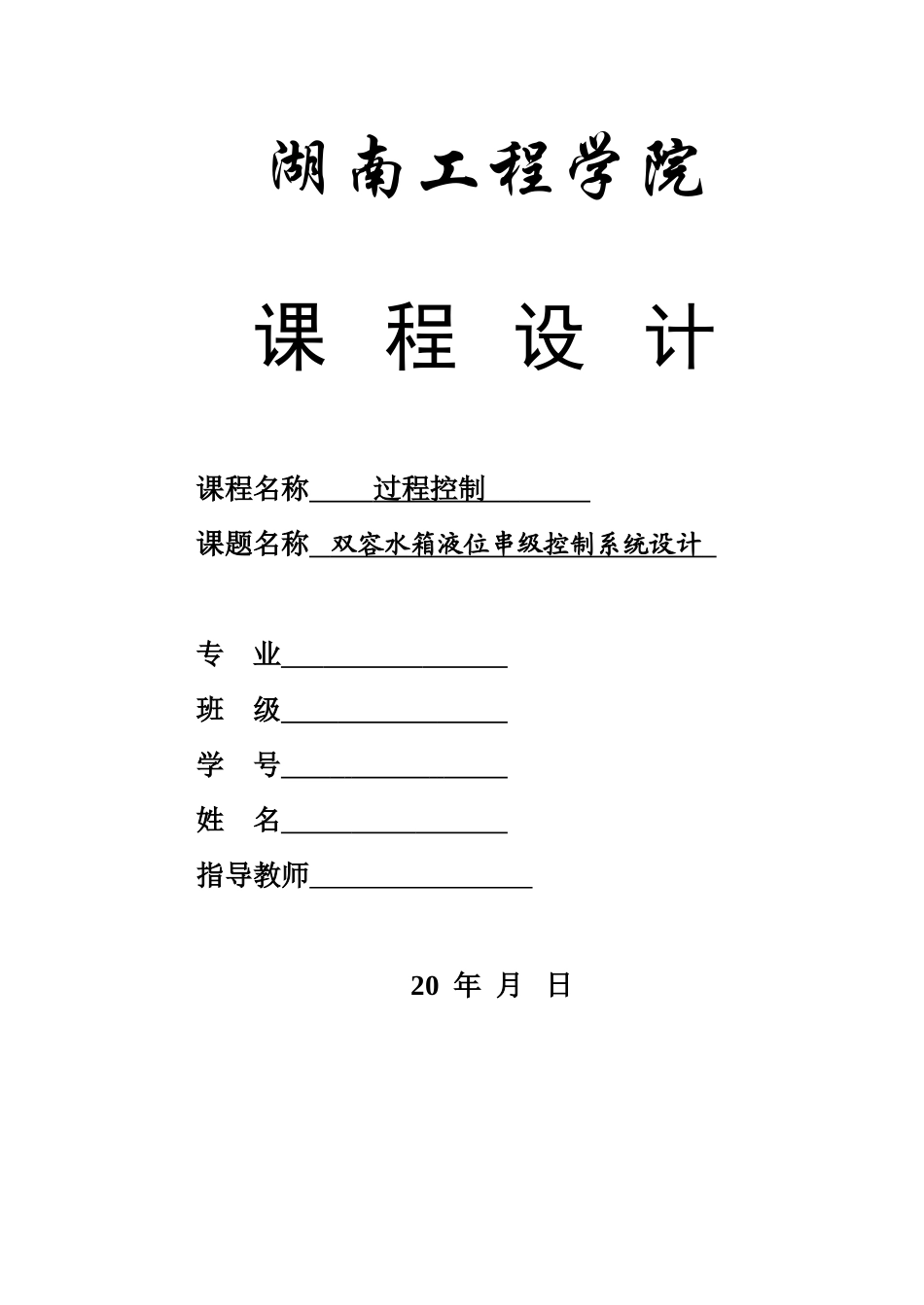

双容水箱液位串级控制系统设计任务书_第1页
1/5
双容水箱液位串级控制系统设计任务书_第2页
2/5
双容水箱液位串级控制系统设计任务书_第3页
3/5
湖南工程学院课程设计课程名称过程控制课题名称双容水箱液位串级控制系统设计专业班级学号姓名指导教师20年月日湖南工程学院课程设计任务书课程名称过程控制课题双容水箱液位串级控制系统设计专业班级学生姓名学号指导老师审批任务书下达日期20年月日任务完成日期20年月日设计内容与设计要求设计内容:利用DDC作为控制器核心设计一个双容水箱液位串级控制系统系统,上水箱液位作为副调节器调节对象,下水箱液位做为主调节器调节对象。实现水箱水位的自动调节和控制,并采用MCGS组态软件在上位机实现显示和控制。设计要求:1)确定系统设计方案;2)选择相应的仪器设备;3)MCGS软件组态相应的监控画面;4)完成控制算法程序设计;5)在DDC控制装置中进行调试;主要设计条件过程控制实验系统,AE2000B2型仪表及其模拟量模块,计算机,组态软件,通信线等。说明书格式1.课程设计任务书2.目录3.系统总体方案选择与说明4.系统结构框图与工作原理5.各单元硬件设计说明及计算方法6.软件设计与说明(包括流程图)7.调试结果与必要的调试说明8.使用说明9.程序清单10、总结11、参考文献附录附录A系统原理图附录B程序清单进度安排设计时间为两周第一周星期一、上午:布置课题任务,讲课及课题介绍下午:借阅有关资料,总体方案讨论星期二、确定总体设计方案星期三、选择相应的仪器设备,进行控制算法设计星期四、控制算法编程星期五、控制算法编程第二周星期一、MCGS组态监控画面星期二、MCGS组态监控画面,在DDC装置上进行调试星期三、在DDC装置上进行调试星期四、写说明书星期五、上午:写说明书,整理资料下午:交设计资料,答辩参考文献[1]过程控制,金以慧.北京:清华大学出版社,1993.4:103-118[2]何衍庆.工业生产过程控制.北京:化学工业出版社,2004.3:77-88[3]AE2000B2型系统实验平台实验指导书
