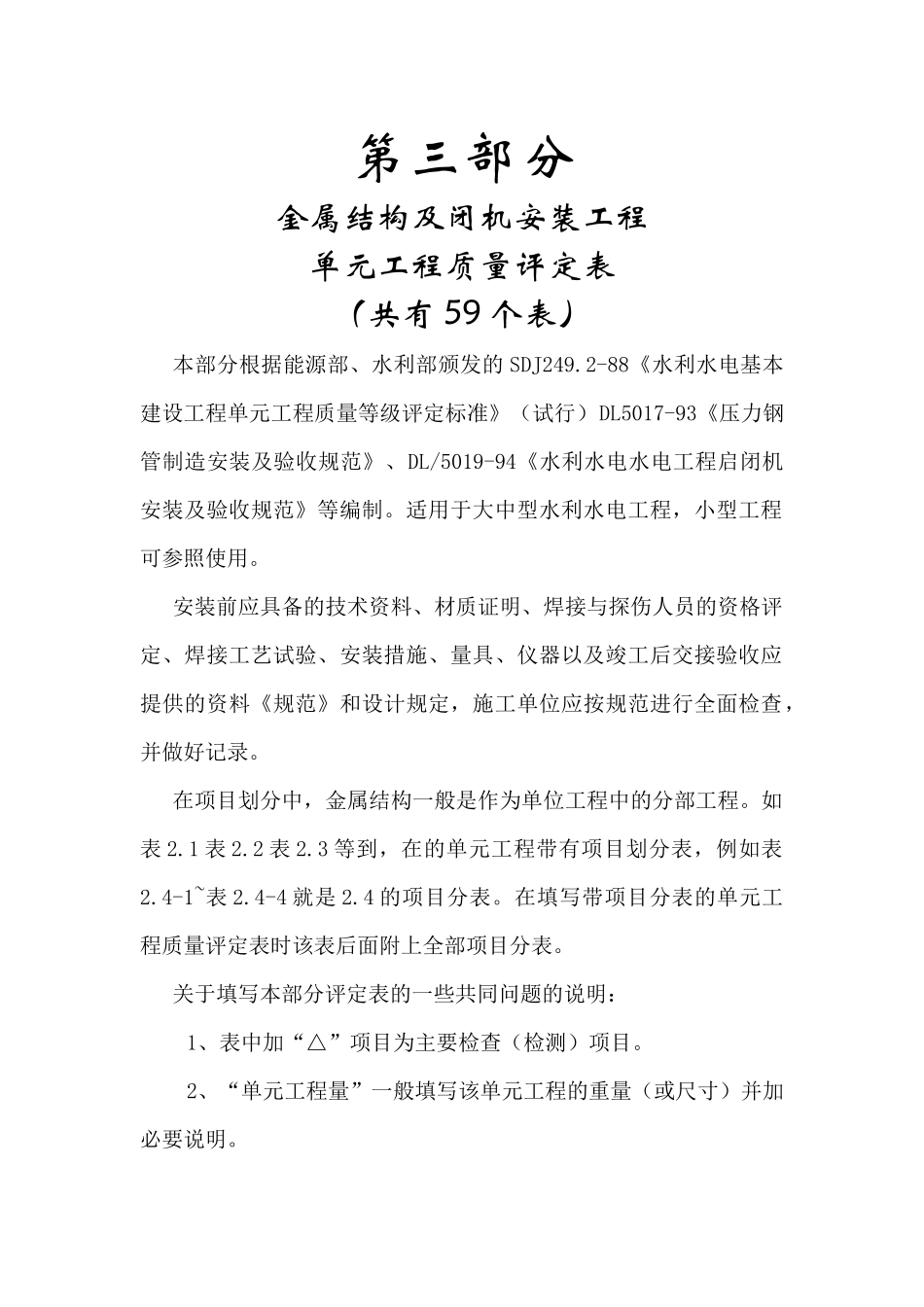

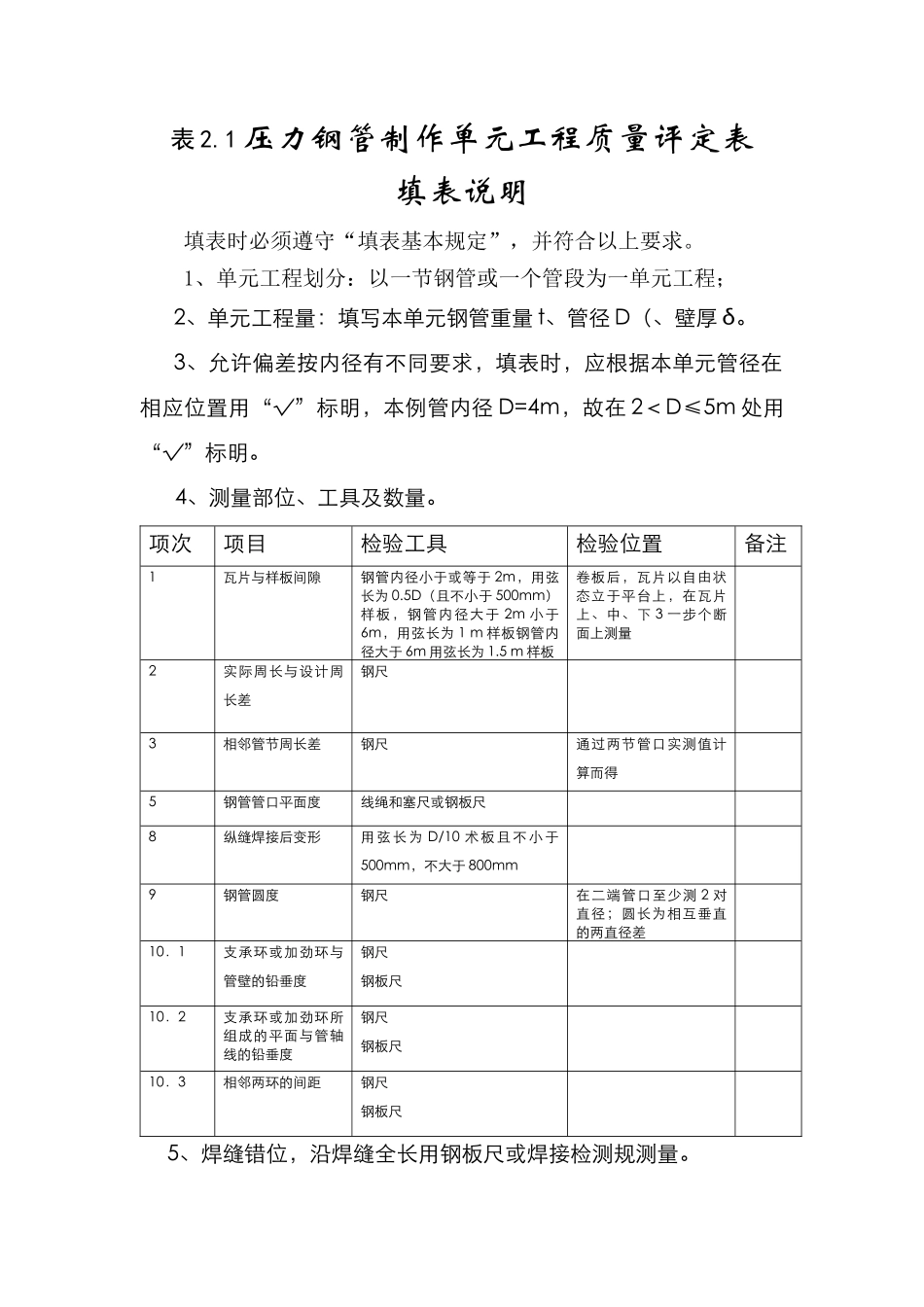

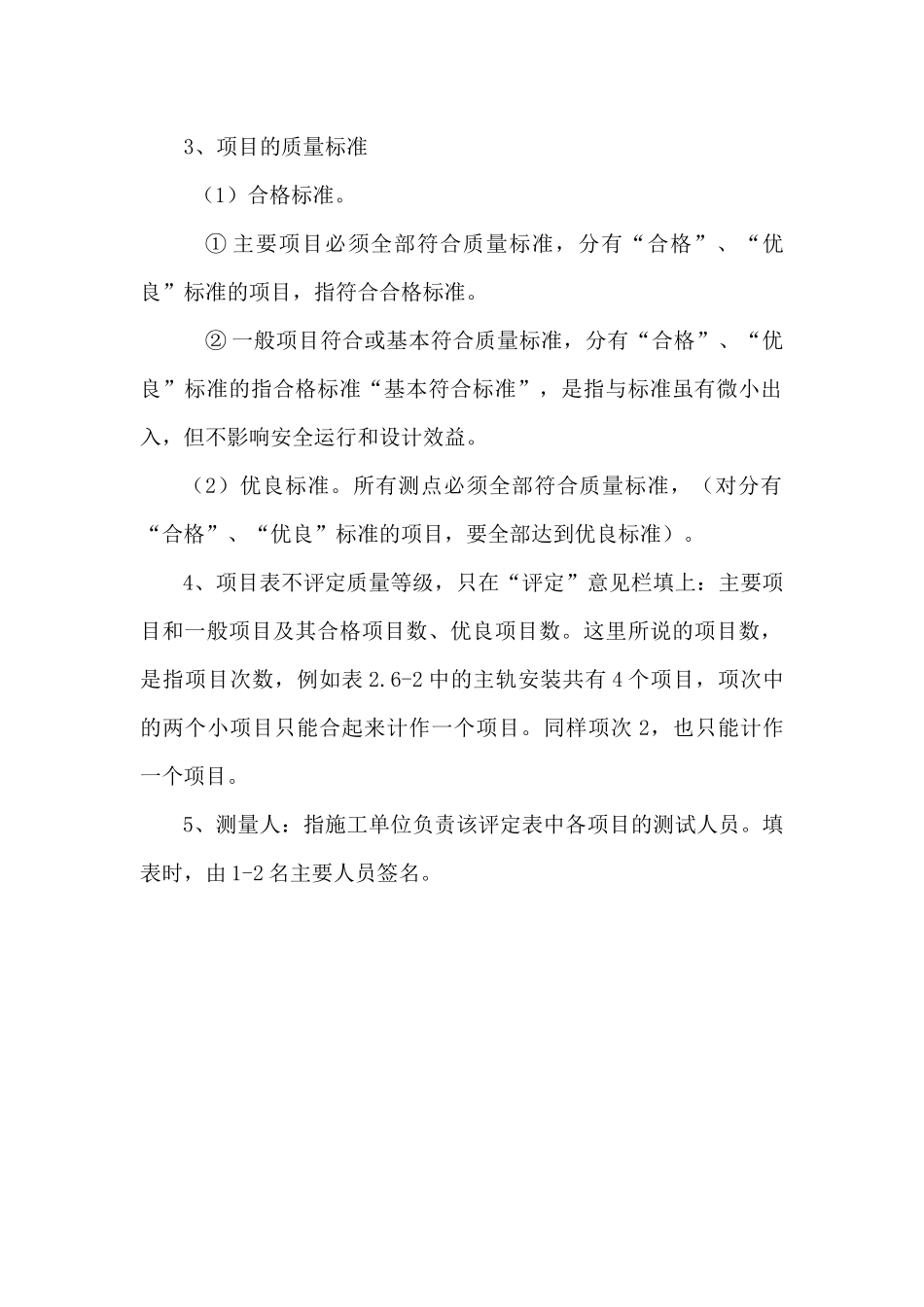

第三部分金属结构及闭机安装工程单元工程质量评定表（共有59个表）本部分根据能源部、水利部颁发的SDJ249.2-88《水利水电基本建设工程单元工程质量等级评定标准》（试行）DL5017-93《压力钢管制造安装及验收规范》、DL/5019-94《水利水电水电工程启闭机安装及验收规范》等编制。适用于大中型水利水电工程，小型工程可参照使用。安装前应具备的技术资料、材质证明、焊接与探伤人员的资格评定、焊接工艺试验、安装措施、量具、仪器以及竣工后交接验收应提供的资料《规范》和设计规定，施工单位应按规范进行全面检查，并做好记录。在项目划分中，金属结构一般是作为单位工程中的分部工程。如表2.1表2.2表2.3等到，在的单元工程带有项目划分表，例如表2.4-1~表2.4-4就是2.4的项目分表。在填写带项目分表的单元工程质量评定表时该表后面附上全部项目分表。关于填写本部分评定表的一些共同问题的说明：1、表中加“△”项目为主要检查（检测）项目。2、“单元工程量”一般填写该单元工程的重量（或尺寸）并加必要说明。3、项目的质量标准（1）合格标准。①主要项目必须全部符合质量标准，分有“合格”、“优良”标准的项目，指符合合格标准。②一般项目符合或基本符合质量标准，分有“合格”、“优良”标准的指合格标准“基本符合标准”，是指与标准虽有微小出入，但不影响安全运行和设计效益。（2）优良标准。所有测点必须全部符合质量标准，（对分有“合格”、“优良”标准的项目，要全部达到优良标准）。4、项目表不评定质量等级，只在“评定”意见栏填上：主要项目和一般项目及其合格项目数、优良项目数。这里所说的项目数，是指项目次数，例如表2.6-2中的主轨安装共有4个项目，项次中的两个小项目只能合起来计作一个项目。同样项次2，也只能计作一个项目。5、测量人：指施工单位负责该评定表中各项目的测试人员。填表时，由1-2名主要人员签名。表2.1压力钢管制作单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以上要求。1、单元工程划分：以一节钢管或一个管段为一单元工程；2、单元工程量：填写本单元钢管重量t、管径D（、壁厚δ。3、允许偏差按内径有不同要求，填表时，应根据本单元管径在相应位置用“√”标明，本例管内径D=4m，故在2＜D≤5m处用“√”标明。4、测量部位、工具及数量。项次项目检验工具检验位置备注1瓦片与样板间隙钢管内径小于或等于2m，用弦长为0.5D（且不小于500mm）样板，钢管内径大于2m小于6m，用弦长为1m样板钢管内径大于6m用弦长为1.5m样板卷板后，瓦片以自由状态立于平台上，在瓦片上、中、下3一步个断面上测量2实际周长与设计周长差钢尺3相邻管节周长差钢尺通过两节管口实测值计算而得5钢管管口平面度线绳和塞尺或钢板尺8纵缝焊接后变形用弦长为D/10术板且不小于500mm，不大于800mm9钢管圆度钢尺在二端管口至少测2对直径；圆长为相互垂直的两直径差10．1支承环或加劲环与管壁的铅垂度钢尺钢板尺10．2支承环或加劲环所组成的平面与管轴线的铅垂度钢尺钢板尺10．3相邻两环的间距钢尺钢板尺5、焊缝错位，沿焊缝全长用钢板尺或焊接检测规测量。6、表面清除用肉眼检查。7、防腐蚀标准应符合DL5017-93《压力钢管制造安装与验收规范》8、局部凹坑补焊用钢尺或肉眼检查。9、项次6焊缝外观检查要填写表2.4-2，项次生、二类焊缝焊接质量要填写表2.4-3。并附在本单元工程质量评定表后面，这两面三刀个表在本单元工程中要评出质量等级。评定标准按单元工程评定标准。评出后作为本单元工程的两项填进项次6和项次7中。10、质量评定意见按以下格式填写“主要项目全部符合质量标准”，一般项目检查实测点合格率%其余基本符合质量标准。优良项目占全部项目%。主要项目优良率%以上全部由施工单位填写。在主要检查项目符合质量标准的前提下，一般检查项目基本符合质量标准，检测总点数中有70%及其以上符合标准，即评为合格。若一般检查项目干符合质量标准，检测总点数中有90%及其以上符合标准，即评为优良。11、单元工程质量标准。合格：主要项目必须全部符合质量标准，一般检测项目的实测点有90%及其以上符合质量标准，其余基本符合标准（基本符合标准...
