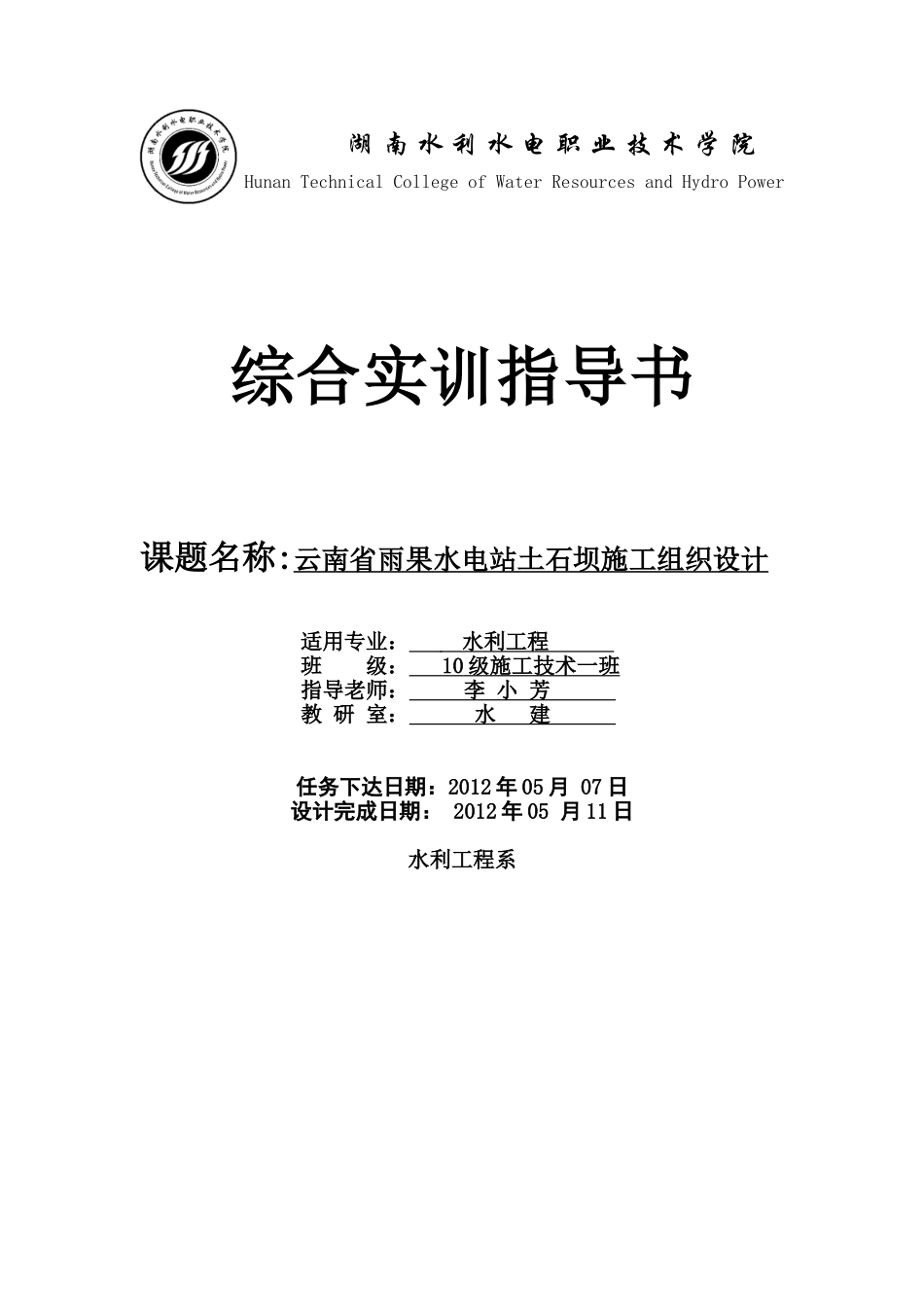

湖南水利水电职业技术学院HunanTechnicalCollegeofWaterResourcesandHydroPower综合实训指导书课题名称:云南省雨果水电站土石坝施工组织设计适用专业：水利工程班级：10级施工技术一班指导老师：李小芳教研室：水建任务下达日期：2012年05月07日设计完成日期：2012年05月11日水利工程系一、工程概况雨果水电站工程位于云南省峨山、双柏县境内，距峨山县城县121km，为元江右岸一级支流绿汁江规划河段第二个梯级水电站，坝址控制流域面积6963km2，设计正常蓄水位963.0m,相应库容1022万m3，电站总装机75MW，年发电量3.3817亿KW·h。是一座以发电为主，综合灌溉及环保效益的枢纽工程。大坝坝轴线长184.0m,最大坝高39.0m，最大坝基底宽163.4m，坝顶高程965.0m，顶部设4.5m宽交通桥贯穿两岸。见附图一二、施工条件1．水文气象绿汁江流域地处高原季风气候区，夏、秋两季受西南暖气流及东南暖湿气流影响，湿热多雨，冬春季节受西风干暖气流控制，降水量较小。通过对流域内气象站的雨量资料分析：本流域一般5月份即进入雨季，7、8月份降雨量最大，占全年降雨量的40%左右，其后的各月的降雨量呈逐月回落的过程，12月至次年4月为干旱期，连续5个月的降水不足全年的10%。流域内降水量分布不均，多年平均降雨量与其它地区比较属中等偏低区域，如流域内双柏、易门、禄丰气象站的多年平均降雨量分别为940、824、925mm。由于流域内降雨量相对少及人类活动等因素的影响，本流域的产水模数也较小，根据资料分析，绿汁江干流中、下游的产水模数在15～19万m3/km2之间。上游地带也仅在20～30万m3/km2之内。坝址多年平均降雨量为813.7mm，多年平均气温为15.9℃，多年平均蒸发量1868.4mm，多年平均相对湿度76%，多年平均风速为1.7m/s，汛期多年平均最大风速为10.7m/s，坝址处各水文成果表如1.2-1～1.2-5所示。表1.2-1坝址设计洪水成果表单位:m3/sP(%)0.5123.335102033.350Q坝2939260122622010181114681122835656表1.2-2坝址分期洪水成果表单位：m3/s时段11月～次年5月11月～次年4月12月～次年5月12月～次年4月P=5%477395345180P=10%349276233115P=20%22917013662P=33.3%1511068034表1.2-3坝址水位Z～流量Q成果表Z(m)929930931932934936938939940Q(m3/s)108222539898419343809501264112．地形地质坝址位于峨山县稻香村河段，河谷多呈上部变宽的“U”字形，河流流向近东南，主河道在河床右侧，枯季河水位约931.7m时，水面宽约为28m，水深1.5～3m。河床左侧为漫滩堆积，漫滩高程934.0～935.5m。两岸地形不对称，左岸地形较为平缓地形坡度30°～45°，右岸地形坡度50°左右。右岸发育冲沟3条，切割较浅。河床砂砾石厚12～31.8m。坝区地层基岩为三叠系上统舍资组下段（T3sa）:灰色中～厚层长石石英砂岩夹泥岩及粉砂岩。坝址岩性以长石石英岩为主，强度较高，抗风化能力强。另外在河床还分布有全新统河漫滩及河床冲积堆积（Q4-2al）的砂卵砾石，厚12～32m，砂砾卵石含量约占70%～80%，砂卵石级配差，无明显分选性，表部2～3m多为块径较大的块石、卵石，块石最大块径达1.2m，成分多为强度高的砂岩、石英砂岩、灰岩等，结构松散，孔隙率高。两岩山坡分布有残坡积堆积（Qedl）的含碎石粉质粘土，厚1～8m。坝区岩层产状N35°W·SW。∠85°～90°,倾向下游。坝址区地形构造较为简单，未发现断层，坝区主要分布有两条泥岩软弱夹层，宽度分别为3.5m和2.5m，产状N35°W·SW。∠85°～90°。节理较发育。斜坡表部覆盖有残破积层，主要为含碎石粉质粘土，厚度10～23.3m。下伏基岩岩性主要为侏罗系中统张家河组（J2z）紫红色厚层泥质粉砂岩、砂岩夹泥岩，为弱风化，岩体完整性较好。岩层产状：N27°W·SW∠24°,厂区内地质构造简单，断层不发育，节理裂隙发育一般。主体工程上、下游围堰距坝轴线分别为58m、102.4m，河床高程928～935m。主体工程上游围堰左侧为薄层残破积加崩坡积碎石夹块石，厚2～5m，结构松散，透水性强；右侧岸坡为厚层崩坡积体，崩坡积碎块石呈弱胶结状，结构松散，透水性强。河床有F3断层顺河通过，附近岩石较为破碎，透水性较强，河床砂卵石层厚12～32m，渗透系数在2.3×10-3cm/s左右，为强透水带。主...
