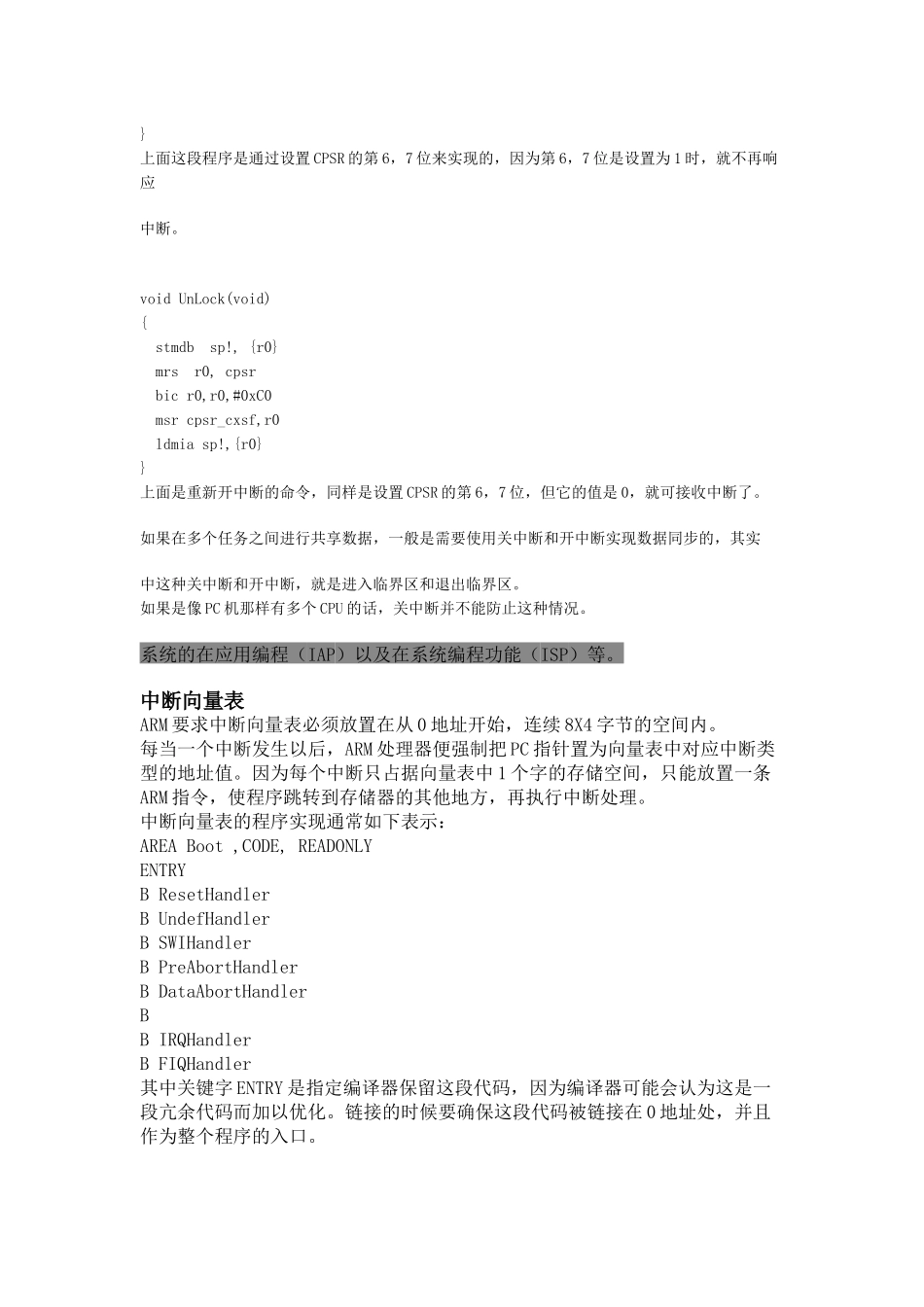

ARM处理器系统初始化过程1禁止MMU,关闭中断,禁止cache;2根据硬件设计配制好处理器时钟、DRAM时钟、定时器时钟;3根据系统中所用的flash和DRAM芯片容量和电气参数设置它们的起始地址、容量、刷新频率等;4将固化在flash芯片中的程序搬移到DRAM内存中;5使能cache,使能MMU,跳转到DRAM内存中运行继续初始化,包括根据具体应用以及系统中的硬件配置初始化各个功能模块、安装好异常中断处理程序、使能中断等;6进行操作系统相关初始化;禁止MMU,关闭中断,禁止cache通过写系统控制协处理器的寄存器1的第0位可以允许和禁止MMU。在复位后这位是0,MMU被禁止。关闭中断与打开中断中断是一种高效的对话机制,但有时并不想程序运行的过程中中断运行,比如正在打印东西,但程序突然中断了,又让另外一个程序输出打印内容,这样在打印机上就会乱得不得了,同时有两份以上的文件交错地打印在一张纸上。像不可剥夺的资源,就一定要关闭中断,让它占有这个资源。在ARM里,没有像x86那样有清除中断指令CLI。那么在ARM里是怎么样实现关中断和开中断的呢?下面就来看看ARM的关中断和开中断实现。voidLock(void){stmdbsp!,{r0}mrsr0,cpsrorrr0,r0,#0xC0msrcpsr_cxsf,r0ldmiasp!,{r0}}上面这段程序是通过设置CPSR的第6,7位来实现的,因为第6,7位是设置为1时,就不再响应中断。voidUnLock(void){stmdbsp!,{r0}mrsr0,cpsrbicr0,r0,#0xC0msrcpsr_cxsf,r0ldmiasp!,{r0}}上面是重新开中断的命令,同样是设置CPSR的第6,7位,但它的值是0,就可接收中断了。如果在多个任务之间进行共享数据,一般是需要使用关中断和开中断实现数据同步的,其实中这种关中断和开中断,就是进入临界区和退出临界区。如果是像PC机那样有多个CPU的话,关中断并不能防止这种情况。系统的在应用编程(IAP)以及在系统编程功能(ISP)等。中断向量表ARM要求中断向量表必须放置在从0地址开始,连续8X4字节的空间内。每当一个中断发生以后,ARM处理器便强制把PC指针置为向量表中对应中断类型的地址值。因为每个中断只占据向量表中1个字的存储空间,只能放置一条ARM指令,使程序跳转到存储器的其他地方,再执行中断处理。中断向量表的程序实现通常如下表示:AREABoot,CODE,READONLYENTRYBResetHandlerBUndefHandlerBSWIHandlerBPreAbortHandlerBDataAbortHandlerBBIRQHandlerBFIQHandler其中关键字ENTRY是指定编译器保留这段代码,因为编译器可能会认为这是一段亢余代码而加以优化。链接的时候要确保这段代码被链接在0地址处,并且作为整个程序的入口。Q:为什么在中断向量表中不直接LDRPC,"异常地址".而是使用一个标号,然有再在后面使用DCD定义这个标号A:因为LDR指令只能跳到当前PC4kB范围内,而B指令能跳转到32MB范围,而现在这样在LDRPC,"xxxx"这条指令不远处用"xxxx"DCD定义一个字,而这个字里面存放最终异常服务程序的地址,这样可以实现4GB全范围跳转.Q:LDR不是可以全空间跳转的吗《ARM微控制器基础与实战》程序清单5.3.A:LDR伪指令通过设置指令缓冲池才能实现全范围跳转,而LDR指令则只能实现4KB范围跳转.MEMMAP=0:开机默认值,Boot装载模式----向量表(0x00000000-0x0000003c)映射的是BootBlock中的0x7FFFE000-0x7FFFF03c中的值;芯片复位时,启动boot装载程序,boot装载程序检查P0.14口的状态和用户的异常向量,判断是进入ISP状态还是启动用户程序,若启动用户程序,则自动设置MEMMAP=1(片内flash启动)或3(片外程序存储器启动)。很奇怪的,我在实验中,当使用无片内flash的LPC2210时即使设置P0.14为高低都没关系,芯片会跳过继而执行片外flash中的代码.MEMMAP=1:中断向量表就在片内flash中,地址就是0x00000000-0x0000003c,相当于没有映射;MEMMAP=2:最为主要的设置,即是重映射的关键之所在,当设置MEMMAP=2时,中断向量表(0x00000000-0x0000003c)映射的是片内SRAM中的0x40000000-0x4000003c中的值,而因为是SRAM,所以在程序运行的过程中是可以改变的,这样就可以达到重映射的目的啦(中断向量表可以随时修改)。MEMMAP=3:中断向量表就在片外flash中,中断向量表(0x00000000-0x0000003c)映射到是片外flash中的0x8000000...
