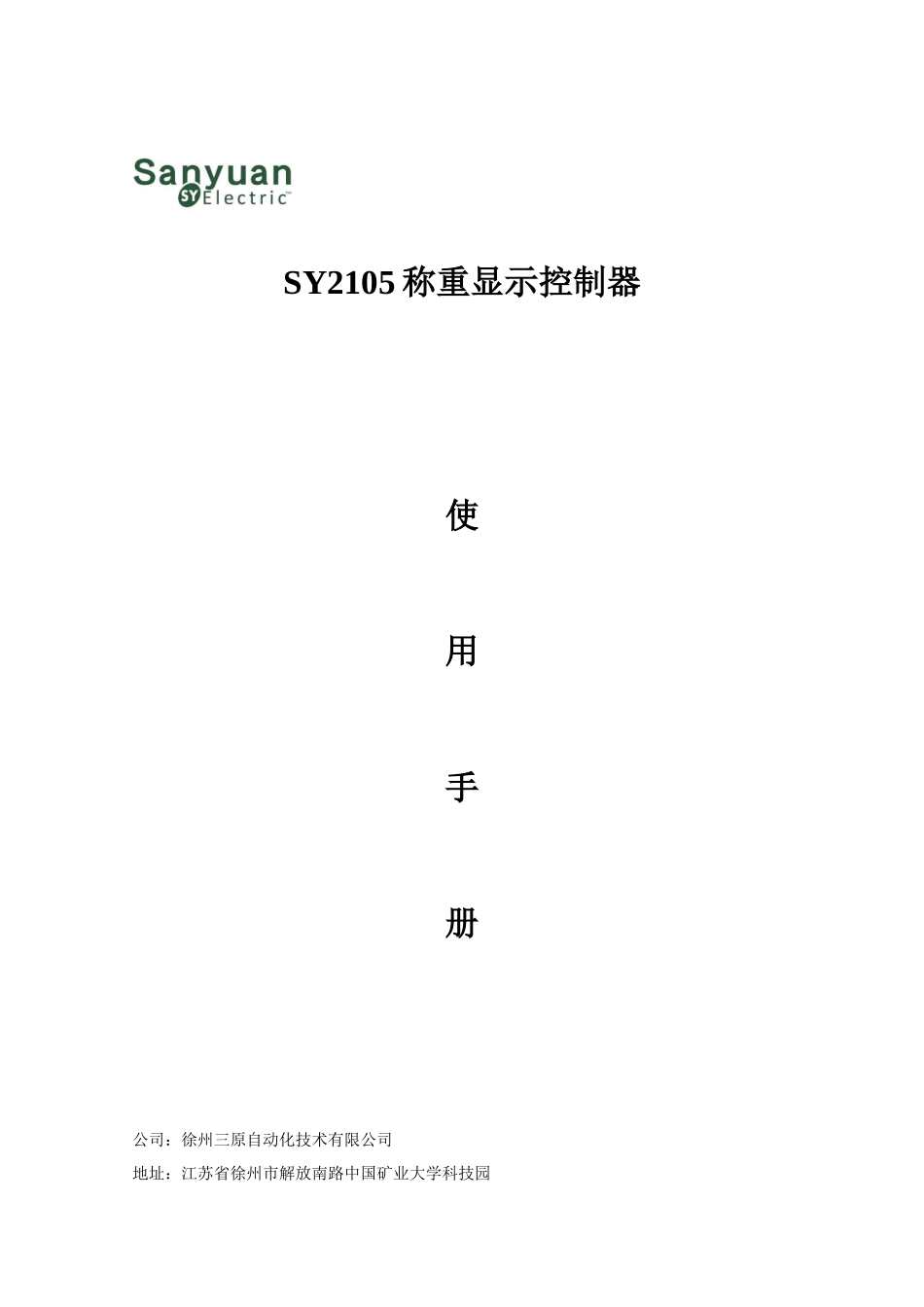

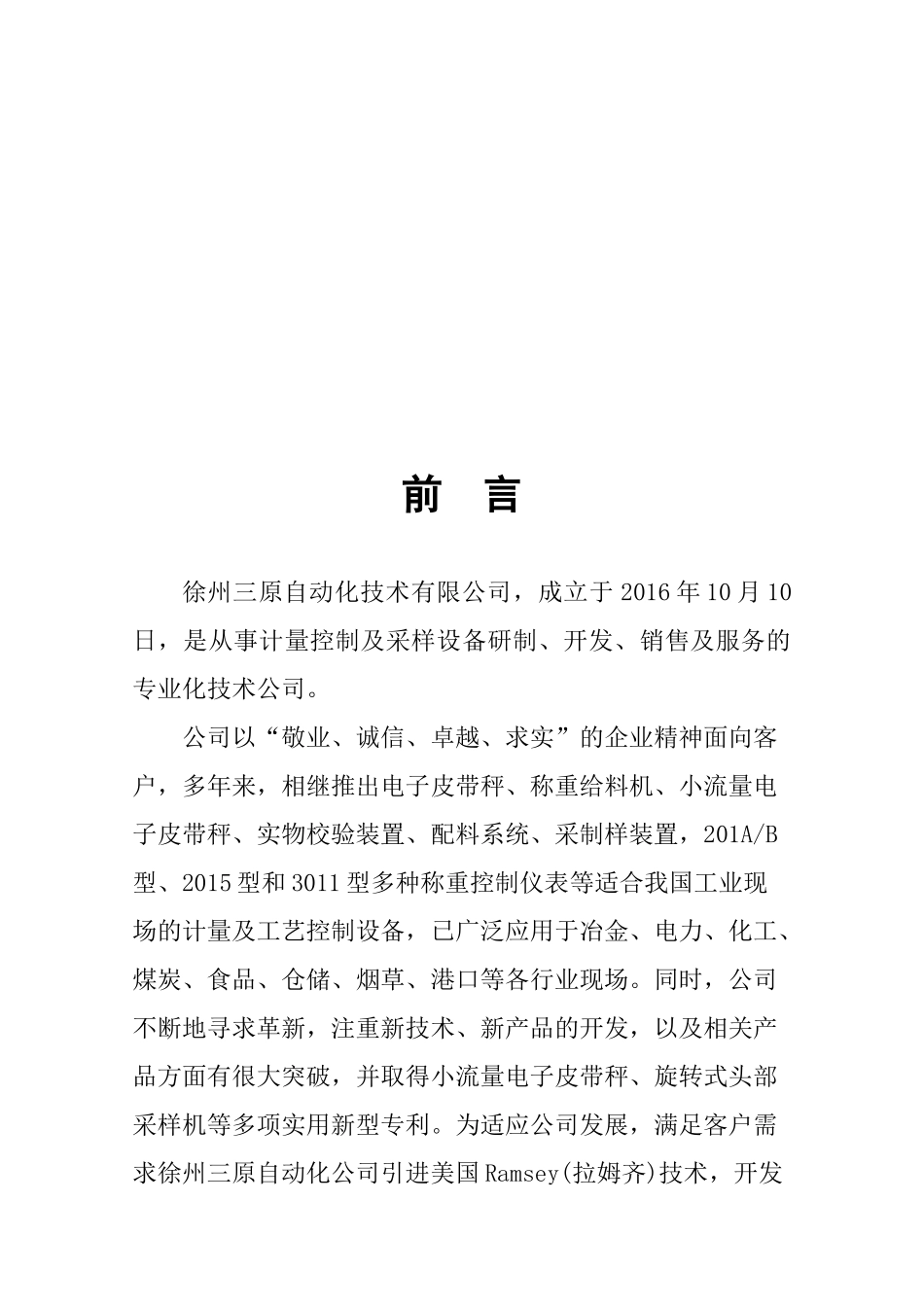

SY2105称重显示控制器使用手册公司：徐州三原自动化技术有限公司地址：江苏省徐州市解放南路中国矿业大学科技园电话：0516-61994922技术支持：13305201772官网：www.sanyuan-electric.com邮箱：sanyuan_electric@163.com目录第一章前言第二章安装第三章操作说明附录1菜单附录2选购件附录3后记前言徐州三原自动化技术有限公司，成立于2016年10月10日，是从事计量控制及采样设备研制、开发、销售及服务的专业化技术公司。公司以“敬业、诚信、卓越、求实”的企业精神面向客户，多年来，相继推出电子皮带秤、称重给料机、小流量电子皮带秤、实物校验装置、配料系统、采制样装置，201A/B型、2015型和3011型多种称重控制仪表等适合我国工业现场的计量及工艺控制设备，已广泛应用于冶金、电力、化工、煤炭、食品、仓储、烟草、港口等各行业现场。同时，公司不断地寻求革新，注重新技术、新产品的开发，以及相关产品方面有很大突破，并取得小流量电子皮带秤、旋转式头部采样机等多项实用新型专利。为适应公司发展，满足客户需求徐州三原自动化公司引进美国Ramsey(拉姆齐)技术，开发研制以皮带输送机在线保护装置（拉线、防偏、料流、打滑、堵塞开关）等相关产品。我们的承诺：徐州三原自动化技术有限公司以卓越的产品、精湛的技术，竭尽全力为用户提供高效、完美、完善的产品与服务。并以此支持您从投资中获得超值回报！1.1概述一、概述SY2105称重显示控制器是我公司最新推出的完全国产化的、集称重与配料控制为一体的新型仪表，具有准确度高，稳定性好，安装方便，校准方法先进，全中文菜单操作提示，便于用户使用等优点。广泛适用于电力、矿山、冶金、建材、轻工、港口及交通运输部门的物料动态计量及配料控制应用。二、主要特点：该仪表采用了微处理器控制，并配以高达16位A/D转换器，高精度PID调节器。能够自动零点校准、自动间隔校准、故障自动诊断、高/低流量报警、多路输入/输出和多种通讯协议等功能，给用户提供了更加广泛的用途。SY2105型称重控制仪表可与上位机进行通信及流量设定等特点。并根据流量进行PID运算，控制变频器的输出频率，从而达到控制流量的目的。SY2105型称重控制仪表采用了多种通讯功能，这些通讯功能可以使仪表与PC计算机、可编程控制器(PLC)、打印机、或网络系统等外围设备相连从而达到自动计量和自动控制的目的。输入/输出系统具有驱动继电器的功能。显示/操作系统直观易懂，显示屏采用了具有中文显示的128×64点阵的真空荧光管，所有数据及用户指令都以中文的方式显示。按键采用轻触摸式防腐键盘，易于操作人员的设定、操作和维护。1.2工作原理皮带上连续通过的物料重量由称重传感器转化成mv级的电压信号A经放大、滤波及模数转换后送入微机进行处理，由测速电机送来的速度脉冲信号B经整形后也送入微机进行处理，这两个信号在微机内实时地进行运算处理后，计算出物料的累计量和瞬时流量。皮带上通过的物料总量可用下式表达：C＝K(A1B1＋A2B2＋A3B3＋……+AnBn)式中：C─累积重量(仪表累计重量显示器读数)A1……An─代表重量信号的数字量B1……Bn─代表速度信号的数字量K─修正系数皮带上通过的物料瞬时流量可用下列式表达：KAiBiQi=-----------Ti式中：Qi：瞬时流量Ti：测量Ai和Bi及Ai+1和Bi+1的时间间隔Ai：第i次测量的重量信号的数字量Bi：第i次测量的速度信号的数字量在进行定量控制时，由仪表测量的瞬时流量和预先设定的流量进行比较，求得其差值，再PID算法求得输出调节量，D/A转换，变成4—2MA电流送到电机调速控制器（变频器），调节给料机电机转速达到控制流量的目的。如果用多台仪表分别控制多种物料给料量就可达到配料的目的。1.3环境参数1．室内/室外安装地点应尽可能的靠近称重传感器，应注意防尘，防潮。2．储存温度-40℃～+70℃运行温度-10℃～+50℃3．最大相对湿度95%1.4电源220VAC±10%50Hz保险丝2AEMI/RFI滤波器1.5称重传感器仪表提供10VDC±10%，200mA激励电源，可并联4个称重传感器灵敏度：0.5mV/V～3.3mV/V最大输入信号33mV称重传感器屏蔽接地电缆距离大于60米(不超过900米)时采用激励补偿电路跳线选择本地或远程补偿...
