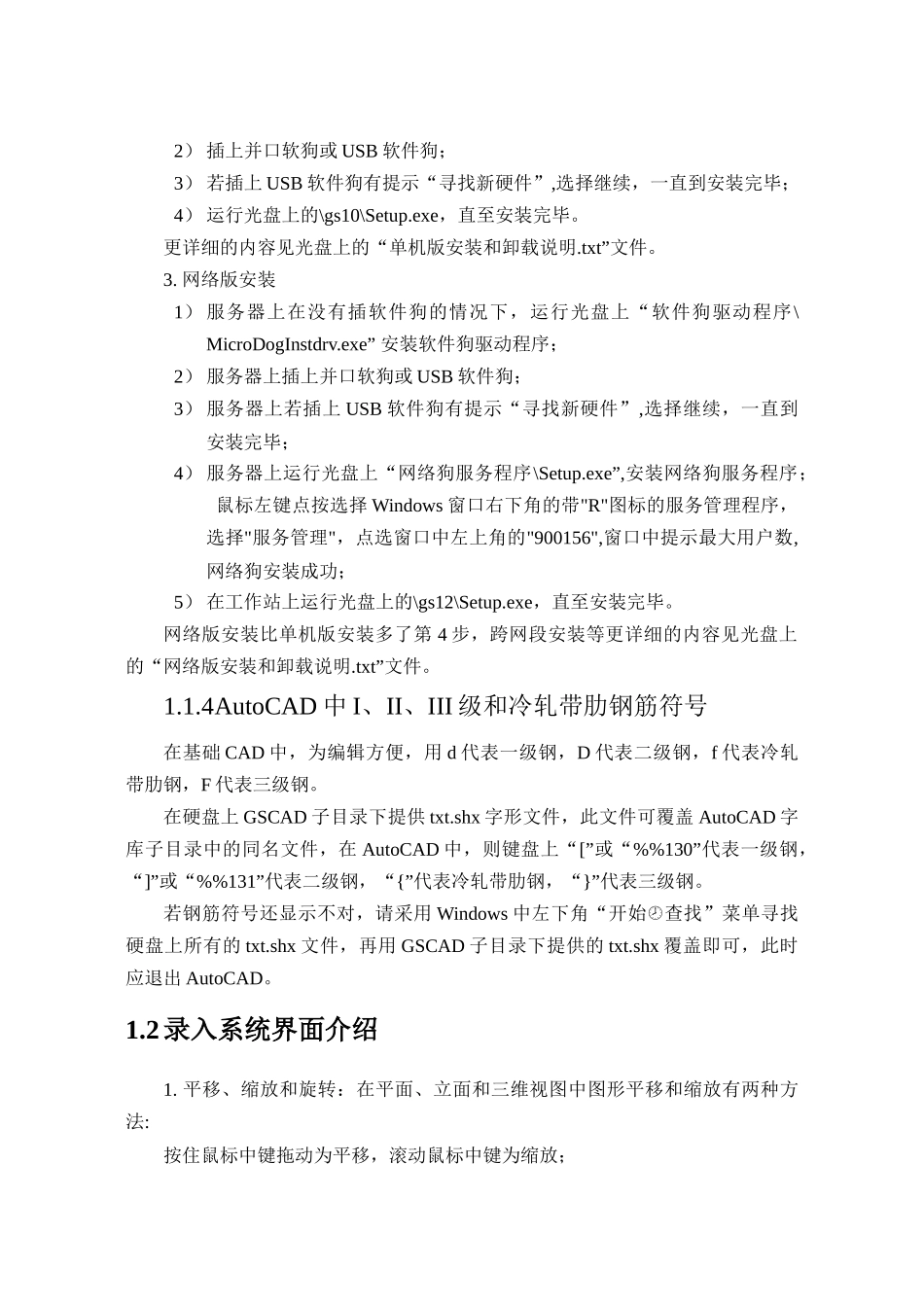

第一章广厦建筑结构CAD概述1.1广厦建筑结构CAD的基本功能与应用范围1.1.1技术特点广厦建筑结构CAD由广东省建筑设计研究院和深圳市广厦软件有限公司联合开发，具有空间薄壁杆系计算程序SS、空间墙元杆系计算程序SSW和建筑结构通用分析与设计软件GSSAP。建筑结构通用有限元分析的研究达到国际先进水平，并成功应用于上部结构和基础的计算和设计中，成为整个结构CAD的计算核心。广厦建筑结构CAD已被全国7000多家设计单位正式采用，是设计院开发的建筑结构程序的杰出代表。广厦建筑结构程序是一个面向民用建筑的多高层建筑结构CAD软件。可完成砌体结构、钢筋混凝土结构、钢结构以及由它们组成的混合结构，从建模、计算到施工图自动生成及处理的一体化设计工作；结构材料可以是砖、钢筋混凝土和钢。广厦建筑结构CAD具有以下特点：AutoCAD风格的模型输入和图纸编辑界面；处理复杂砖混、底框、内框、外框和边框的处理能力；异形柱建模、计算和出图的完善设计功能；一次建模可采用SS、SSW、GSSAP多套计算，最后出图的设计流程；设计和计算功能完善的基础CAD系统；快速、高质量的施工图生成技术；国内两大集成化结构CAD之一，功能齐全，功能稳定可靠。1.1.2程序的应用范围及设计功能广厦建筑结构CAD适用于计算多种结构形式的建筑：框架结构、框架—剪力墙结构、剪力墙结构、筒体结构、空间钢构架、网架、网壳等；从使用的建筑材料上分可设计计算砌体结构、混凝土结构、混凝土—砌体混合结构、钢结构、钢—混凝土混合结构；从使用功能上除常见的住宅、办公楼等民用建筑外还可计算荷载较大的厂房类工业建筑及博物馆、体育馆等大空间的公共建筑。建筑平面可以是任意形式的，平面网格即可以是正交的也可以是斜交的。程序可以处理弧墙、弧梁、圆柱及各类偏心、转角构件；可以计算多塔、错层、连体、转换层、厚板转换、斜撑、坡屋面的建筑。楼板的计算可采用刚性板、膜元、板元或壳元计算模型；程序根据平面凹凸和开洞情况自动判定分块刚性楼板、弹性楼板和局部刚性楼板。梁柱截面型式有70多种，7种变截面类型。可输入的荷载有恒荷载、活荷载、水土压力、预应力、雪荷载、温度应力、人防荷载、风荷载、地震作用和施工荷载等10种工况，构件可作用16种类型荷载，及6个荷载作用方向；风荷载可以自动分配到建筑外立面节点上；可同时计算8个方向地震作用和8个方向风荷载，每个地震方向都单独计算偶然偏心、双向扭转、侧刚比、剪重比、位移比、重力二阶效应、内力调整等参数；可准确计算楼层侧向刚度及转换层上下侧向刚度。可模拟真实施工顺序，可任意指定单个构件模拟施工组号，可进行后浇设计。除在总信息设置参数外，单个构件属性（包括设计属性、几何属性和荷载属性）全部开放设置。计算规模层数≤300层计算层数≤500每层梁数≤30000每层柱数≤30000每层桁杆数≤30000每层墙数≤30000每层楼板块数≤30000模拟施工最大数≤30000结构的节点数、单元数和自由度数不限，动态分配内存。1.1.3广厦建筑结构CAD的安装1.支持的Windows系统有：Windows9x/ME/NT/2000/XP，网络USB狗支持跨网段。2.单机版安装1）在没有插软件狗的情况下，运行光盘上“软件狗驱动程序\MicroDogInstdrv.exe”安装软件狗驱动程序；2）插上并口软狗或USB软件狗；3）若插上USB软件狗有提示“寻找新硬件”,选择继续，一直到安装完毕；4）运行光盘上的\gs10\Setup.exe，直至安装完毕。更详细的内容见光盘上的“单机版安装和卸载说明.txt”文件。3.网络版安装1）服务器上在没有插软件狗的情况下，运行光盘上“软件狗驱动程序\MicroDogInstdrv.exe”安装软件狗驱动程序；2）服务器上插上并口软狗或USB软件狗；3）服务器上若插上USB软件狗有提示“寻找新硬件”,选择继续，一直到安装完毕；4）服务器上运行光盘上“网络狗服务程序\Setup.exe”,安装网络狗服务程序；鼠标左键点按选择Windows窗口右下角的带"R"图标的服务管理程序，选择"服务管理"，点选窗口中左上角的"900156",窗口中提示最大用户数,网络狗安装成功；5）在工作站上运行光盘上的\gs12\Setup.exe，直至安装完毕。网络版安装比单机版安装多了第4步，跨网段安装等更详细的内容见光...
