韶关冶炼厂二硫酸污酸废水处理工艺改造污酸废水处理站工程施工方案VIP免费

韶关冶炼厂二硫酸污酸废水处理工艺改造污酸废水处理站工程施工方案_第1页
1/19
韶关冶炼厂二硫酸污酸废水处理工艺改造污酸废水处理站工程施工方案_第2页
2/19
韶关冶炼厂二硫酸污酸废水处理工艺改造污酸废水处理站工程施工方案_第3页
3/19

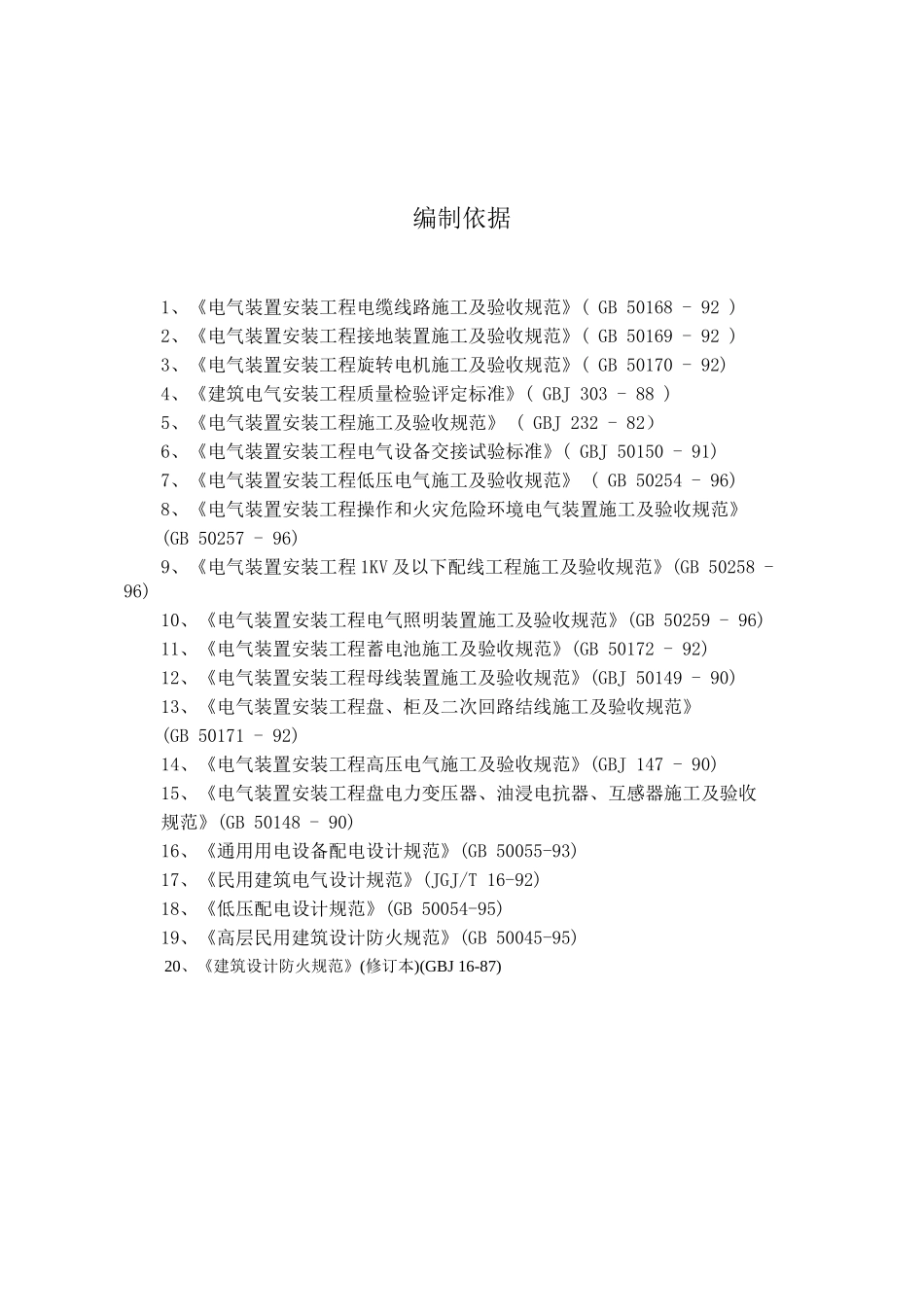

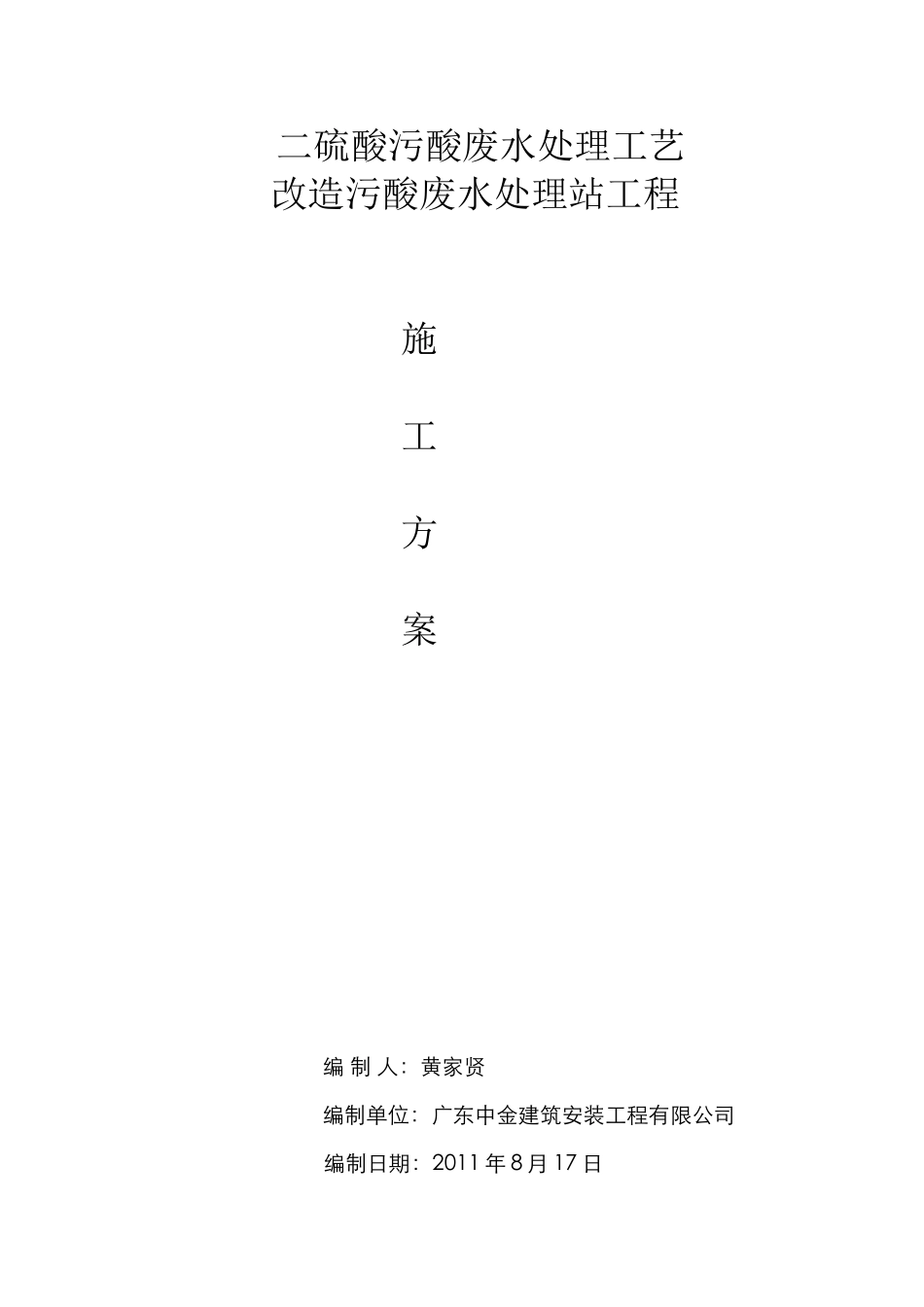

二硫酸污酸废水处理工艺改造污酸废水处理站工程施工方案编制人:黄家贤编制单位:广东中金建筑安装工程有限公司编制日期:2011年8月17日编制依据1、《电气装置安装工程电缆线路施工及验收规范》(GB50168-92)2、《电气装置安装工程接地装置施工及验收规范》(GB50169-92)3、《电气装置安装工程旋转电机施工及验收规范》(GB50170-92)4、《建筑电气安装工程质量检验评定标准》(GBJ303-88)5、《电气装置安装工程施工及验收规范》(GBJ232-82)6、《电气装置安装工程电气设备交接试验标准》(GBJ50150-91)7、《电气装置安装工程低压电气施工及验收规范》(GB50254-96)8、《电气装置安装工程操作和火灾危险环境电气装置施工及验收规范》(GB50257-96)9、《电气装置安装工程1KV及以下配线工程施工及验收规范》(GB50258-96)10、《电气装置安装工程电气照明装置施工及验收规范》(GB50259-96)11、《电气装置安装工程蓄电池施工及验收规范》(GB50172-92)12、《电气装置安装工程母线装置施工及验收规范》(GBJ50149-90)13、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171-92)14、《电气装置安装工程高压电气施工及验收规范》(GBJ147-90)15、《电气装置安装工程盘电力变压器、油浸电抗器、互感器施工及验收规范》(GB50148-90)16、《通用用电设备配电设计规范》(GB50055-93)17、《民用建筑电气设计规范》(JGJ/T16-92)18、《低压配电设计规范》(GB50054-95)19、《高层民用建筑设计防火规范》(GB50045-95)20、《建筑设计防火规范》(修订本)(GBJ16-87)目录第一章工程概况第二章主要项目施工方案第三章施工进度计划第四章施工人员组织第五章主要机具及劳动力需用量计划第六章施工现场平面布置要求第七章质量、安全技术保证措施第一章工程概况本工程位于韶关冶炼厂二烧结车间污酸废水处理站,电气部分设计内容包括:污酸废水处理站的配电、控制、电气照明以及雷电保护。本工程设低压配电室,由甲方提供满足本设计的低压回路,低压配电方式采用放射式直接配电。设备控制方案要求所有设备预留自动控制部分,便于加入自控系统。一、低压变、配电室1、变配电室设在烧结车间新建配电房,从厂区附近配电房来两路380V电源引入,总功率200.65kw。380V为母线分段,用2(3×120+1×70)电缆配引至新的变电室。2、变配电室内设9台AA/GLL(1000×800)式配电柜,其供电范围包括电机M1~M42以及厂房内照明和2台电动单梁起重机。二、低压供、配电系统1、因本配电所的供电可靠性要求较高,所以采用三相四线制配电,低压配电方式采用放射式直接配电。低压配电系统的放射式直接配电方式,其特点是配电线路相对独立,因而具有较高的可靠性,某一配电线路发生故障过检修时不致影响其他配电线路。2、低压系统采用TN-C制供电,设置低压功率补偿。低压配电房设在新建厂房一层。一类负荷由不同的变压器两路供电,末端自动切换。3、低压主配电柜、分配电柜内的主铜母排为TMY-4(50×5),经低压断路器NDM2-100LZ/3000后再设配母线TMY-(50×5)。4、消防设备(如消防泵、消防电梯、消防风机)选用矿物绝缘防火电缆BTTZ和云母绝缘耐火电缆NH-YJV-0.6/1KV供电;一般设备配电选用阻燃交联聚乙烯绝缘电力电缆ZR-YJV-0.6/1KV供电;干线电缆沿防火槽式电缆桥架敷设。楼内线管采用内外镀锌扣压式薄壁电线管。三、电气照明系统1、新建厂房所有正常工作照明选用高效节能更具照明为主,照明光源主要采用节能光源。低压配电室设置应急照明,应急事件不小于30分钟。2、所有插座回路均采用漏电开关保护,漏电动作电流30mA。3、所有低于2.4米的灯具的金属外壳以及插座的第三孔,均应与PE线相连。所有区域的照明电源分别由统一的配电箱供电。照明配电箱安装,中心接地1.5米。四、防雷接地系统1、低压配电系统的接地方式采用TN-S系统方式,低压柜外框及其他设备的接地,由镀锌扁铁与结构预埋件联接引至联合接地体。2、电源进线须重复接地,接地电阻不大于4Ω。3、进入建筑物的金属管道需就近与接地装置相连。对电缆进出线,应在进出端将电缆的金属外皮、钢管等与电气设备接地相连,并作等电位联结,连接线:铜芯导线1×16mm。4、电气设...
