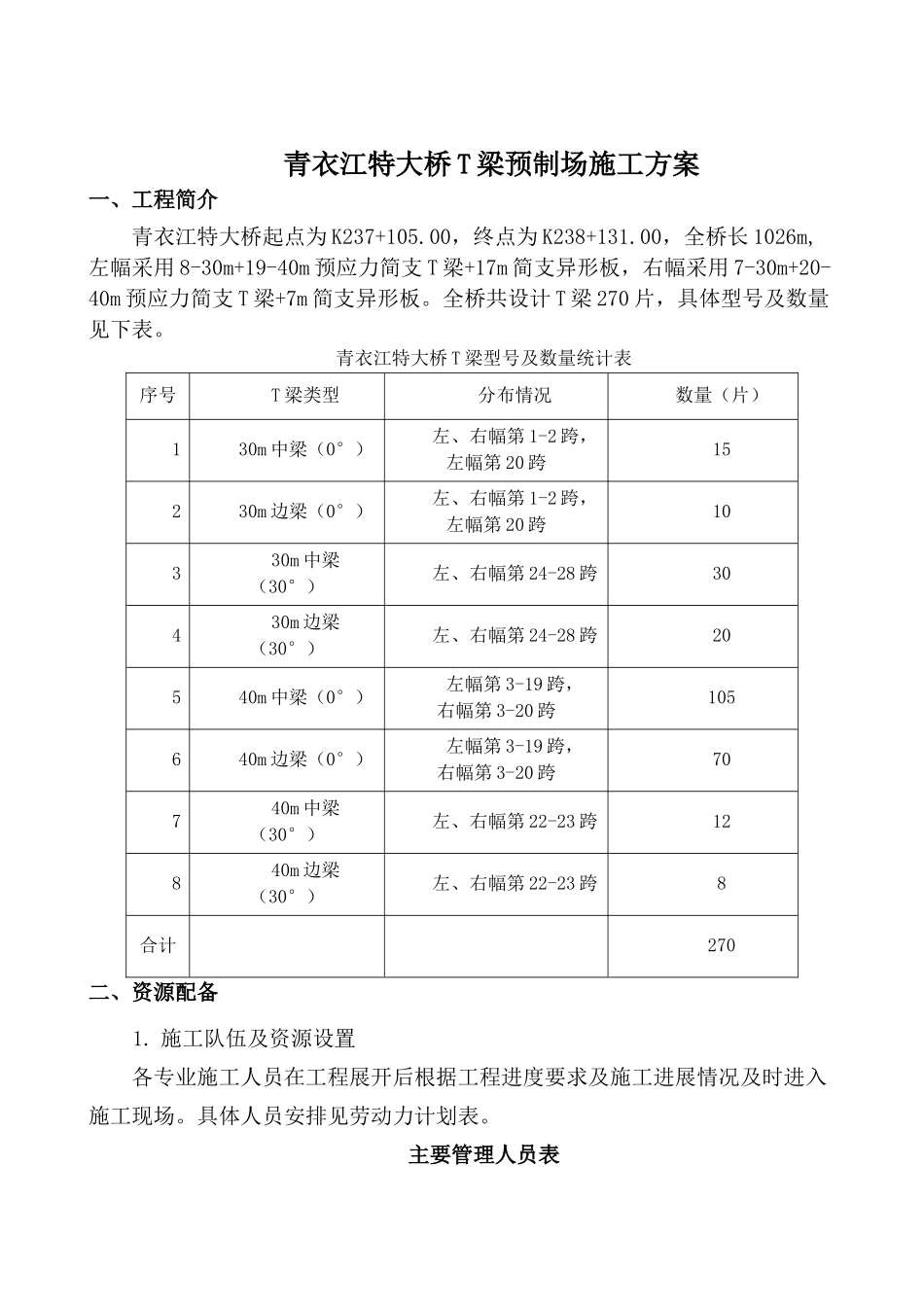

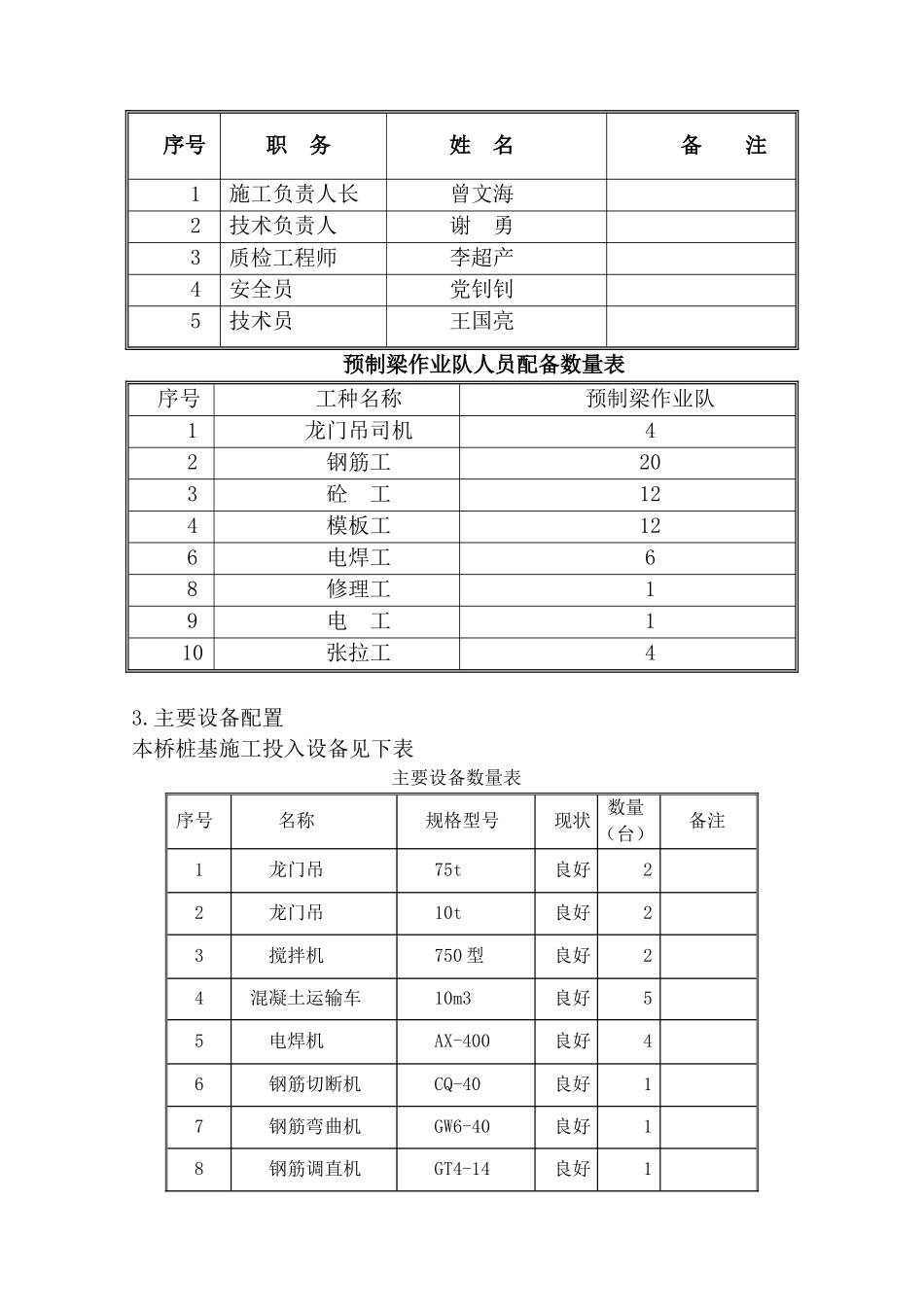

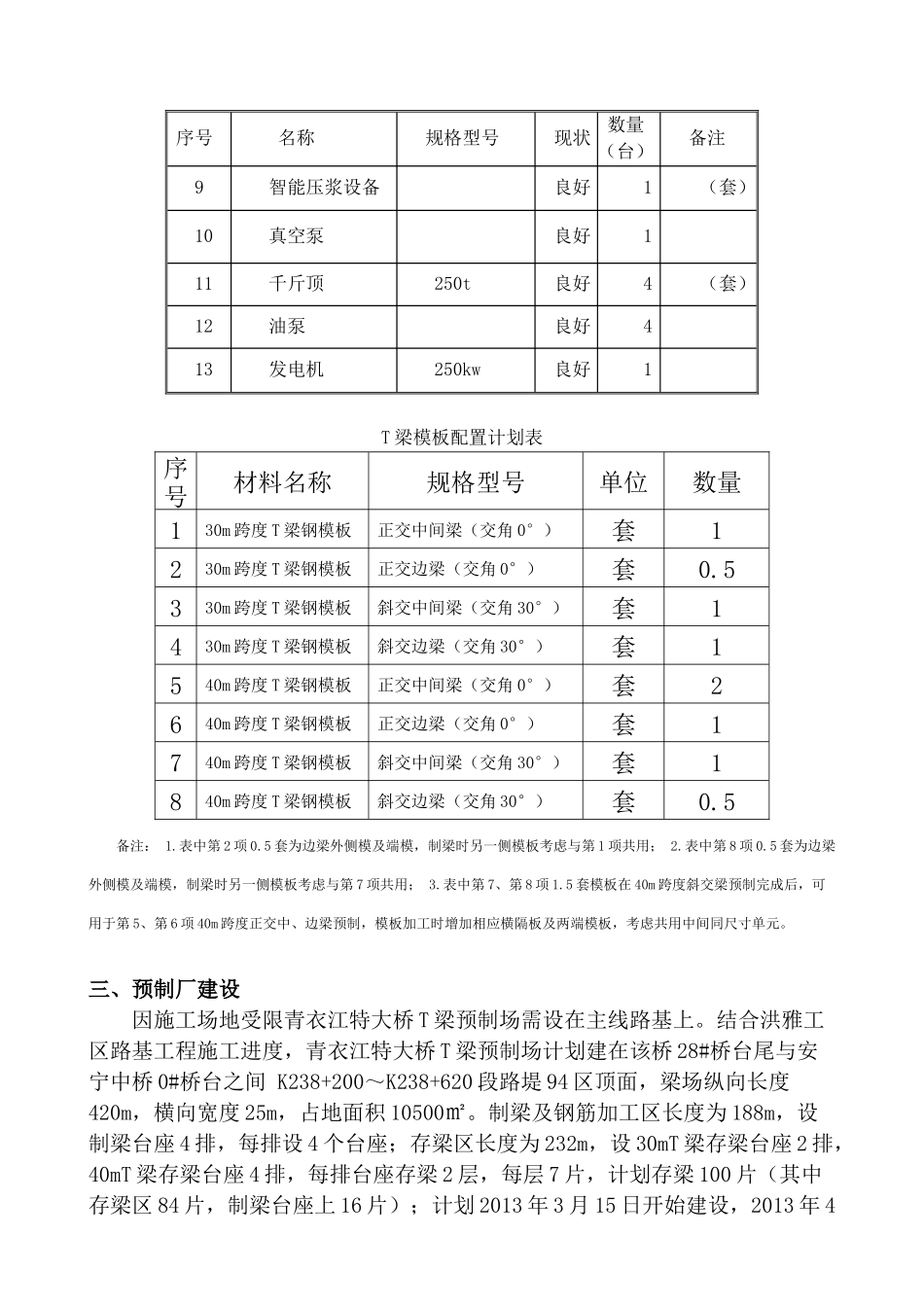

青衣江特大桥T梁预制场施工方案一、工程简介青衣江特大桥起点为K237+105.00，终点为K238+131.00，全桥长1026m,左幅采用8-30m+19-40m预应力简支T梁+17m简支异形板，右幅采用7-30m+20-40m预应力简支T梁+7m简支异形板。全桥共设计T梁270片，具体型号及数量见下表。青衣江特大桥T梁型号及数量统计表序号T梁类型分布情况数量（片）130m中梁（0°）左、右幅第1-2跨，左幅第20跨15230m边梁（0°）左、右幅第1-2跨，左幅第20跨10330m中梁（30°）左、右幅第24-28跨30430m边梁（30°）左、右幅第24-28跨20540m中梁（0°）左幅第3-19跨，右幅第3-20跨105640m边梁（0°）左幅第3-19跨，右幅第3-20跨70740m中梁（30°）左、右幅第22-23跨12840m边梁（30°）左、右幅第22-23跨8合计270二、资源配备1.施工队伍及资源设置各专业施工人员在工程展开后根据工程进度要求及施工进展情况及时进入施工现场。具体人员安排见劳动力计划表。主要管理人员表序号职务姓名备注1施工负责人长曾文海2技术负责人谢勇3质检工程师李超产4安全员党钊钊5技术员王国亮预制梁作业队人员配备数量表序号工种名称预制梁作业队1龙门吊司机42钢筋工203砼工124模板工126电焊工68修理工19电工110张拉工43.主要设备配置本桥桩基施工投入设备见下表主要设备数量表序号名称规格型号现状数量（台）备注1龙门吊75t良好22龙门吊10t良好23搅拌机750型良好24混凝土运输车10m3良好55电焊机AX-400良好46钢筋切断机CQ-40良好17钢筋弯曲机GW6-40良好18钢筋调直机GT4-14良好1序号名称规格型号现状数量（台）备注9智能压浆设备良好1（套）10真空泵良好111千斤顶250t良好4（套）12油泵良好413发电机250kw良好1T梁模板配置计划表序号材料名称规格型号单位数量130m跨度T梁钢模板正交中间梁（交角0°）套1230m跨度T梁钢模板正交边梁（交角0°）套0.5330m跨度T梁钢模板斜交中间梁（交角30°）套1430m跨度T梁钢模板斜交边梁（交角30°）套1540m跨度T梁钢模板正交中间梁（交角0°）套2640m跨度T梁钢模板正交边梁（交角0°）套1740m跨度T梁钢模板斜交中间梁（交角30°）套1840m跨度T梁钢模板斜交边梁（交角30°）套0.5备注：1.表中第2项0.5套为边梁外侧模及端模，制梁时另一侧模板考虑与第1项共用；2.表中第8项0.5套为边梁外侧模及端模，制梁时另一侧模板考虑与第7项共用；3.表中第7、第8项1.5套模板在40m跨度斜交梁预制完成后，可用于第5、第6项40m跨度正交中、边梁预制，模板加工时增加相应横隔板及两端模板，考虑共用中间同尺寸单元。三、预制厂建设因施工场地受限青衣江特大桥T梁预制场需设在主线路基上。结合洪雅工区路基工程施工进度，青衣江特大桥T梁预制场计划建在该桥28#桥台尾与安宁中桥0#桥台之间K238+200～K238+620段路堤94区顶面，梁场纵向长度420m，横向宽度25m，占地面积10500㎡。制梁及钢筋加工区长度为188m，设制梁台座4排，每排设4个台座；存梁区长度为232m，设30mT梁存梁台座2排，40mT梁存梁台座4排，每排台座存梁2层，每层7片，计划存梁100片（其中存梁区84片，制梁台座上16片）；计划2013年3月15日开始建设，2013年4月30日建成，2013年5月中旬开始T梁预制。1、制梁区台座施工预制T梁台座长30m或40m左右（根据梁的角度适当加长）、宽0.48~0.6m、高0.28~0.33m，采用C30混凝土浇注，表层铺厚5mm钢板作为T梁底模，沿台座纵向每2m预埋φ12钢筋与通长预埋50mm槽钢（用于设置密封橡胶管）焊接，槽钢与钢板之间焊接固定，每隔0.4m预埋直径50mmPVC管（用于外模对拉），PVC管中心距台座顶面8cm。台座在跨中按二次抛物线设置满足张拉的向下反拱度值，台座两端3m×2m范围内设置C25混凝土基础详见青衣江梁场制梁台座图。2、存梁区台座施工存梁区台座位于成型路基上，要求地基承载力不小于200kPa，承载力不够时采用砂砾石换填处理。基础采用C25钢筋混凝土浇注，一步基础宽3.0m、高0.5m，钢筋采用30φ12@100mm，箍筋采用φ12@100mm，二步基础宽2.0m、高0.5m，台座顶层宽1.0m、高0.5m，采用C30钢筋混凝土，钢筋采用12φ12，箍筋采用φ10@200mm，用做存梁台座。存梁区台座设置6排。每排台座存梁14片，分上下两层存放，每层存梁7片，可存梁84片。3...
