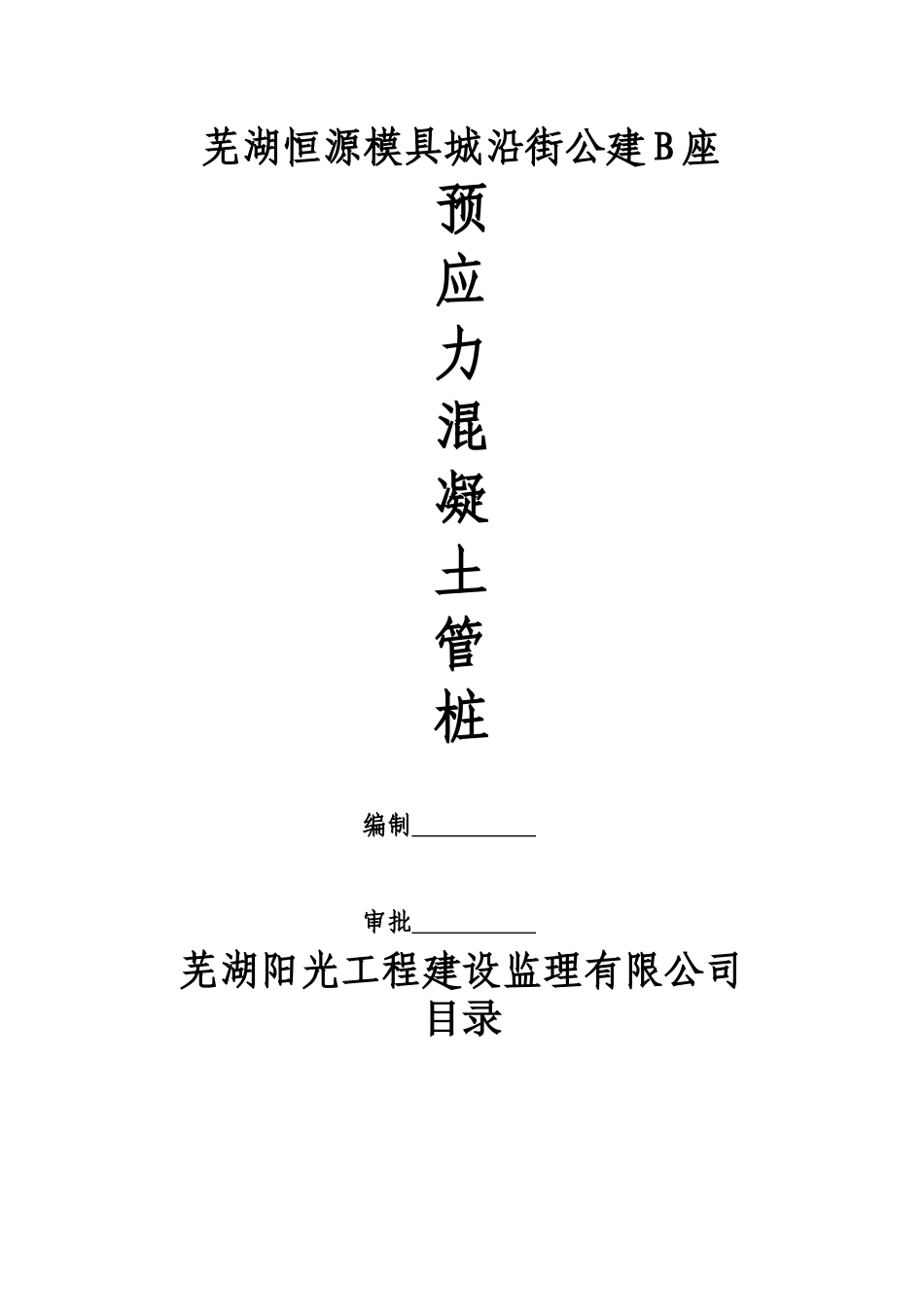

芜湖恒源模具城沿街公建B座预应力混凝土管桩编制审批芜湖阳光工程建设监理有限公司目录一、工程概况……………………………………………………………1二、编制依据……………………………………………………………1三、预应力混凝土管桩特点……………………………………………2四、监理工作的控制要点及方法措施…………………………………4（一）事前控制……………………………………………………41.成品管桩检查…………………………………………42.桩位测量放样……………………………………………43.桩机定位控制……………………………………………44.打桩顺序………………………………………………5（二）事中控制……………………………………………………51.桩身垂直度控制………………………………………52.接桩质量控制…………………………………………53.过程控制………………………………………………64.标高控制………………………………………………65.桩成品保护……………………………………………7（三）事后控制……………………………………………………7（四）质量检验标准………………………………………………8（五）桩基验收计划………………………………………………9（六）施工中常见事故原因及处理措施…………………………10一、工程概况该工程为高层商务宾馆楼，由主楼和裙房两部分组成，主楼为框架核心筒结构，裙房为框架结构，地下一层，地上18层；结构安全等级为二级；地基基础设计等级为乙级；建筑桩基安全等级为二级；抗震设防类别为丙类；抗震设防烈度为7度；结构抗震等级为二级；一类高层建筑；建筑耐久年限为一级耐久年限（100年以上）；建筑耐火等级为一类；屋面防水等级为2级，耐久年限为15年。工程桩概况列表如下：楼号桩型桩有效长度（M）桩数（根）桩顶标高（M）单桩承载力（KN）极限承载力（KN）B座PHC-A40（95）13～17107-1.30011002200二、编制依据（1）该工程项目的监理规划；（2）设计图纸；（3）先张法预应力管桩标准图集（03SG409）；（4）建筑桩基技术规范（JC888－2001）；（5）地基与基础工程施工及验收规范（GB50202-2002）；（6）建筑工程质量检验评定统一标准（B50300-2001）（7）施工组织设计。三、预应力混凝土管桩特点先张法预应力混凝土管桩是工厂化生产的混凝土成品，它的成型工艺是混凝土置于定型的钢模板壳内。启动旋转机，开始以慢速旋转，混凝土沿模型内壁排开，初成管形，随着速度加快，离心力增大，混凝土在高速旋转离心力的作用下，逐渐密实，混凝土内的水份和部分水泥浆被排除，于是混凝土管桩形成。先张法预应力混凝土管桩作为一项新技术、新产品，近几年在我省得到大量推广使用，尤其在小高层的建筑中，由于其经济效益显著应用更为广泛。相比沉管灌注桩和大直径钻孔灌注桩具有施工质量易控制、施工速度快及造价相对较低的特点。预应力砼管桩按砼强度等级分为三种类型：PC桩—预应力砼管桩，砼强度等级不得低于C60；PHC桩—预应力高强混凝土管桩，砼等级不得低于C80；PTC桩—薄壁预应力管桩，砼强度等级不得低于C60。预应力混凝土管桩施工属挤土型桩，对周边1.3H（H为桩长）范围内都会产生一定的影响。因而施工时应对邻近建筑物进行定期观察和检测，必要时应设置应力释放、孔防挤沟等措施，确保周边建筑物的安全。四、监理工作的控制要点及方法措施因管桩受力类型的不同，控制参数的侧重点有异，故监理组织人员在桩施工前应充分了解设计意图，严格掌握重要的技术参数，并认真作好书面记录。做到每根桩心中有底、书面有录、条理清楚。（一）事前控制1.成品管桩检查（1）进入现场拟用的管桩，必须附齐质量证明文件。内容有：产品出厂合格证、钢材、水泥质保资料（复印件）、砂子氯离子含量检测报告、混凝土试块抗压试验报告等。（2）外观质量检查：桩长、桩径、壁厚、桩端板垂直度内外壁有无露筋、有无蜂窝、麻面、表面裂缝、桩套箍凹陷程度及桩身上的合格章是否齐全等等。若合同中规定管桩的品质等级，还应按等级进行区分验收，具体参见图集《03SG409》。2.桩位测量放样由于管桩施工速度较快，可将一天拟压...
