jBPM实例开发VIP免费

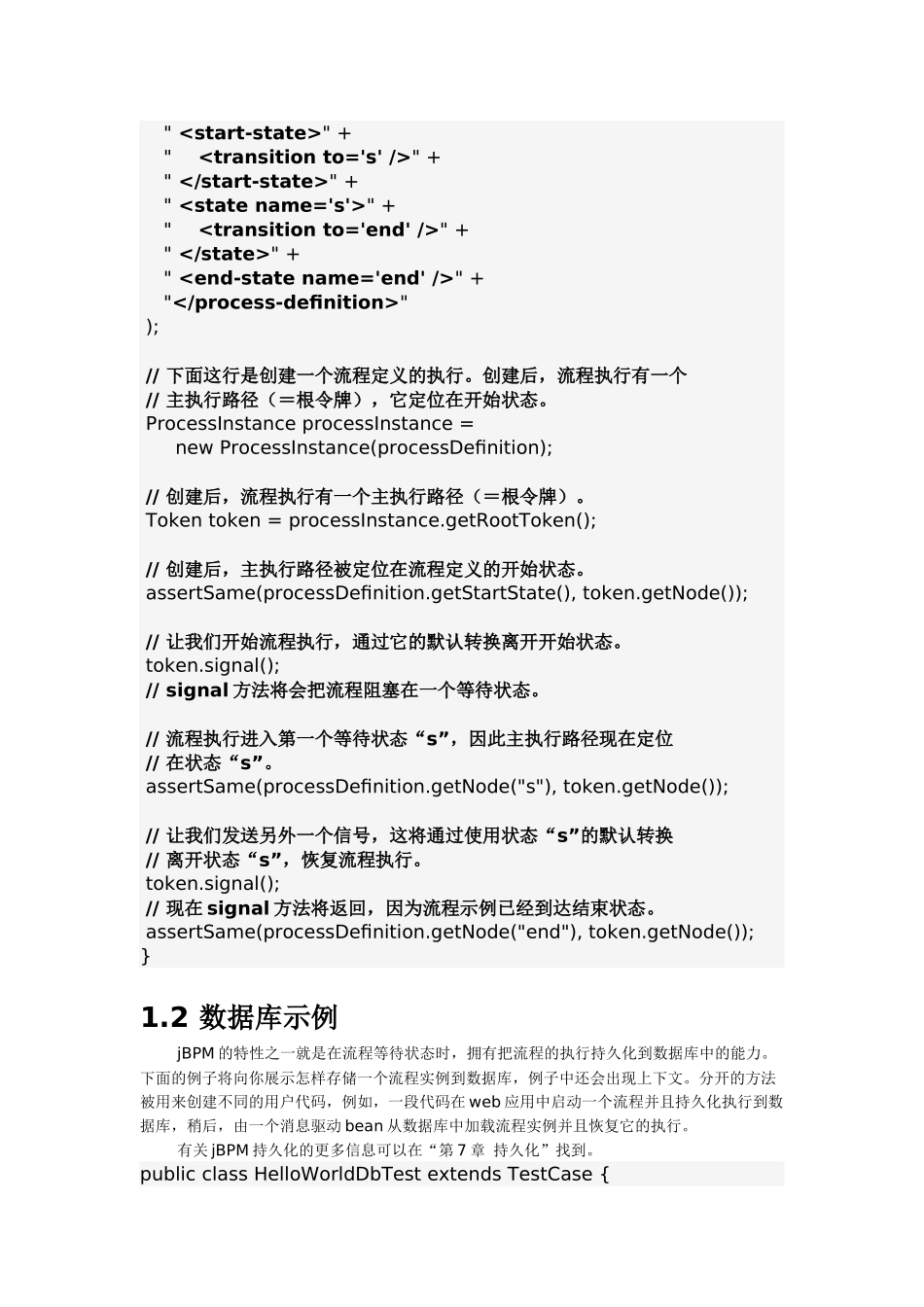

jBPM实例开发1.概述本处主要将向你展示如何用jpdl创建基本的流程以及如何使用API管理运行期的执行。本处的形式是解释一组示例，每个示例集中于一个特殊的主题，并且包含大量的注释，这些例子也可以在jBPM下载包的目录src/java.examples中找到。最好的学习方法就是建立一个工程，并且通过在给定例子上做不同的变化进行实验。对eclipse用户来说可以如下方式开始：下载jbpm-3.0-[version].zip并且解压到自己的系统，然后执行菜单“File”-->“Import…”-->“ExistingProjectintoWorkspace”，然后点击“Next”，浏览找到jBPM根目录，点击“Finish”。现在，在你的工作区中就有了一个jbpm.3工程，你可以在src/java.examples/…下找到本指南中的例子，当你打开这些例子时，你可以使用菜单“Run”-->“RunAs…”-->“JUnitTest”运行它们。jBPM包含一个用来创作例子中展示的XML的图形化设计器工具，你可以在“2.1下载概述”中找到这个工具的下载说明，但是完成本指南不需要图形化设计器工具。1.1HelloWorld示例一个流程定义就是一个有向图，它由节点和转换组成。Helloworld流程有三个节点，下面来看一下它们是怎样组装在一起的，我们以一个简单的流程作为开始，不用使用设计器工具，下图展示了helloworld流程的图形化表示：图3.1helloworld流程图publicvoidtestHelloWorldProcess(){//这个方法展示了一个流程定义以及流程定义的执行。//这个流程定义有3个节点：一个没有命名的开始状态，//一个状态“s”，和一个名称为“end”的结束状态。//下面这行是解析一段xml文本到ProcessDefinition对象（流程定义）。//ProcessDefinition把一个流程的规格化描述表现为java对象。ProcessDefinitionprocessDefinition=ProcessDefinition.parseXmlString(""+""+""+""+""+""+""+""+"");//下面这行是创建一个流程定义的执行。创建后，流程执行有一个//主执行路径（＝根令牌），它定位在开始状态。ProcessInstanceprocessInstance=newProcessInstance(processDefinition);//创建后，流程执行有一个主执行路径（＝根令牌）。Tokentoken=processInstance.getRootToken();//创建后，主执行路径被定位在流程定义的开始状态。assertSame(processDefinition.getStartState(),token.getNode());//让我们开始流程执行，通过它的默认转换离开开始状态。token.signal();//signal方法将会把流程阻塞在一个等待状态。//流程执行进入第一个等待状态“s”，因此主执行路径现在定位//在状态“s”。assertSame(processDefinition.getNode("s"),token.getNode());//让我们发送另外一个信号，这将通过使用状态“s”的默认转换//离开状态“s”，恢复流程执行。token.signal();//现在signal方法将返回，因为流程示例已经到达结束状态。assertSame(processDefinition.getNode("end"),token.getNode());}1.2数据库示例jBPM的特性之一就是在流程等待状态时，拥有把流程的执行持久化到数据库中的能力。下面的例子将向你展示怎样存储一个流程实例到数据库，例子中还会出现上下文。分开的方法被用来创建不同的用户代码，例如，一段代码在web应用中启动一个流程并且持久化执行到数据库，稍后，由一个消息驱动bean从数据库中加载流程实例并且恢复它的执行。有关jBPM持久化的更多信息可以在“第7章持久化”找到。publicclassHelloWorldDbTestextendsTestCase{staticJbpmConfigurationjbpmConfiguration=null;static{//在“src/config.files”可以找到象下面这样的一个示例配置文件。//典型情况下，配置信息在资源文件“jbpm.cfg.xml”中，但是在这里//我们通过XML字符串传入配置信息。//首先我们创建一个静态的JbpmConfiguration。一个JbpmConfiguration//可以被系统中所有线程所使用，这也是为什么我们可以把它安全的设置//为静态的原因。jbpmConfiguration=JbpmConfiguration.parseXmlString(""+//jbpm-context机制分离了jbpm核心引擎和来自于外...
