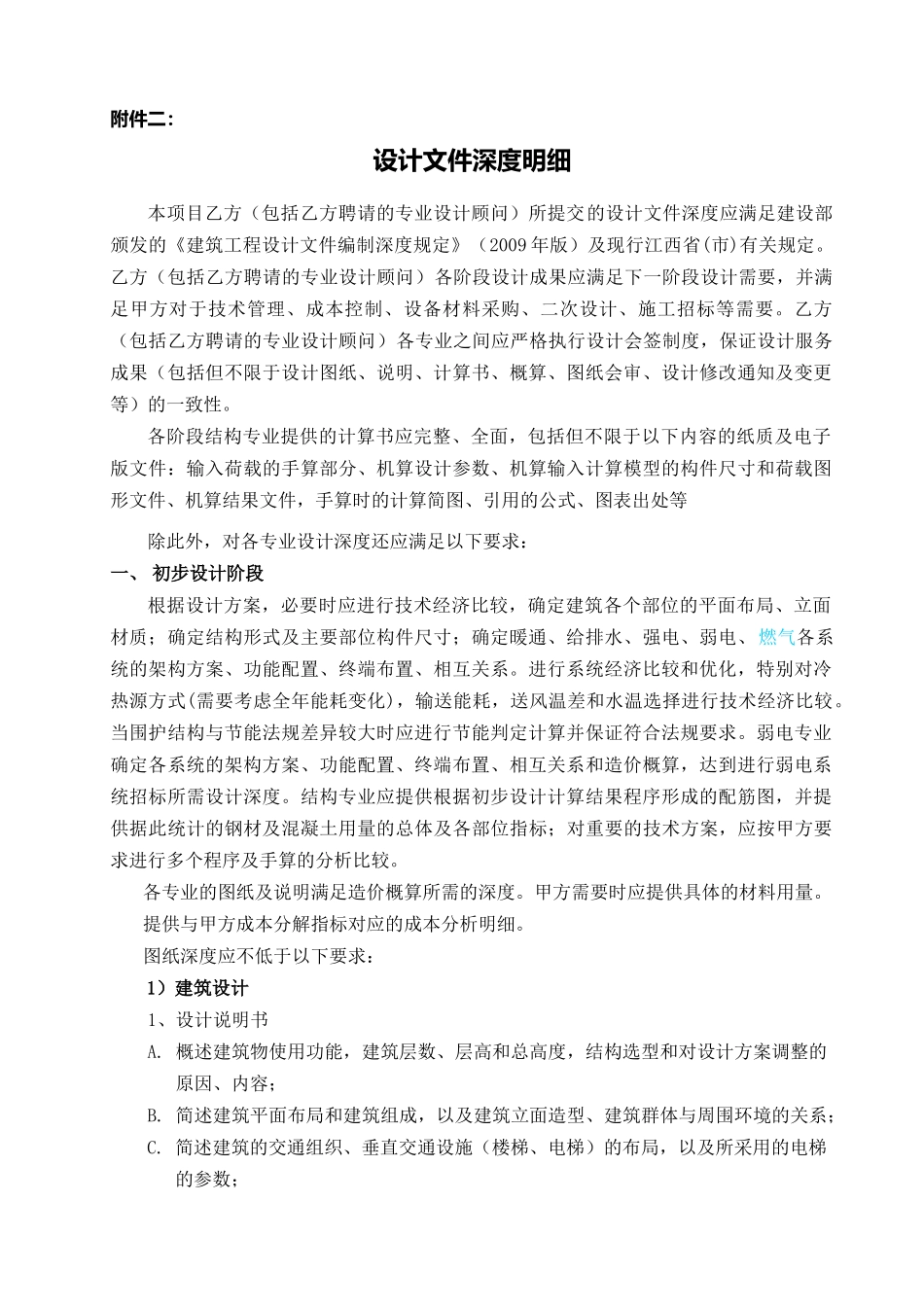

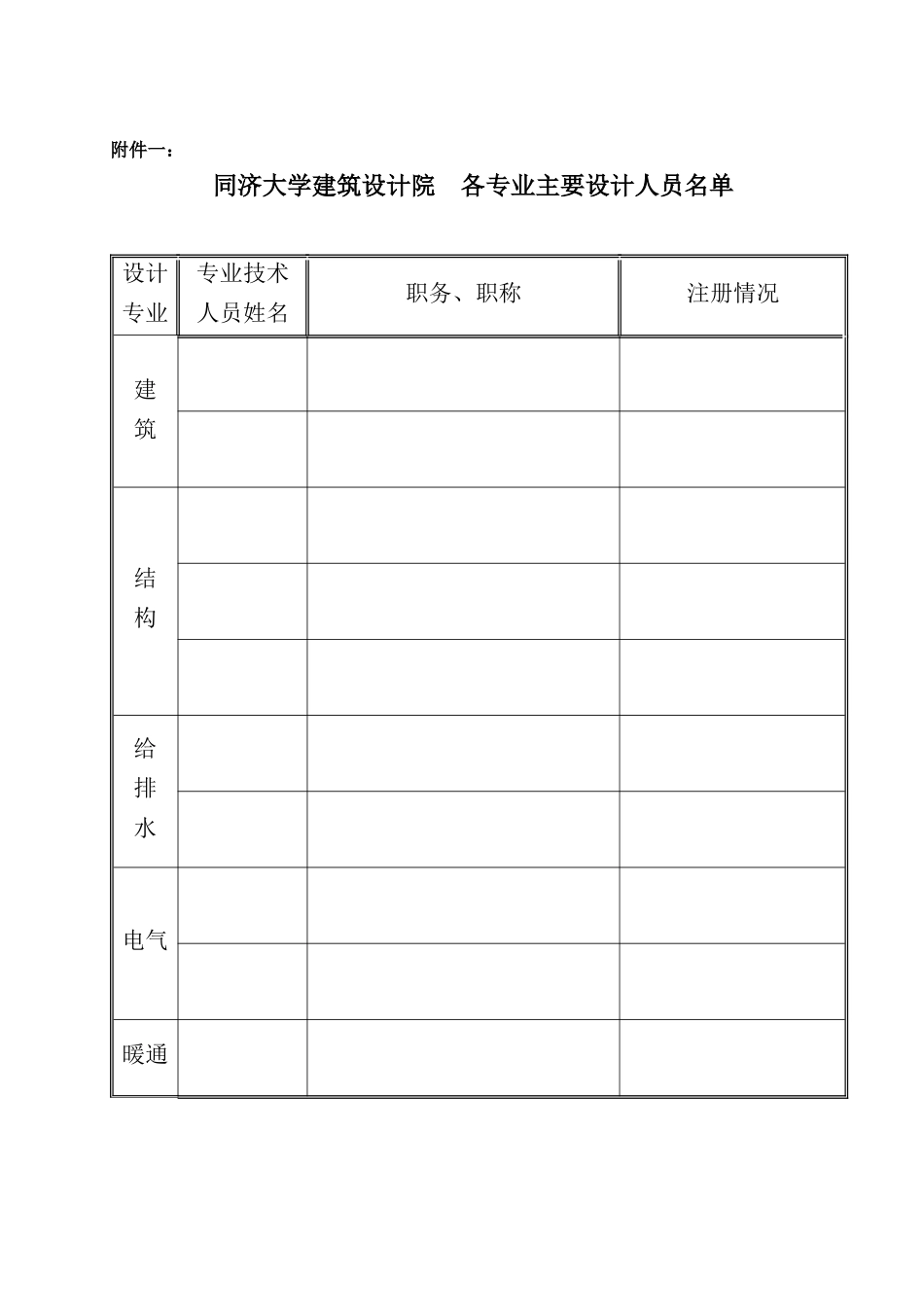

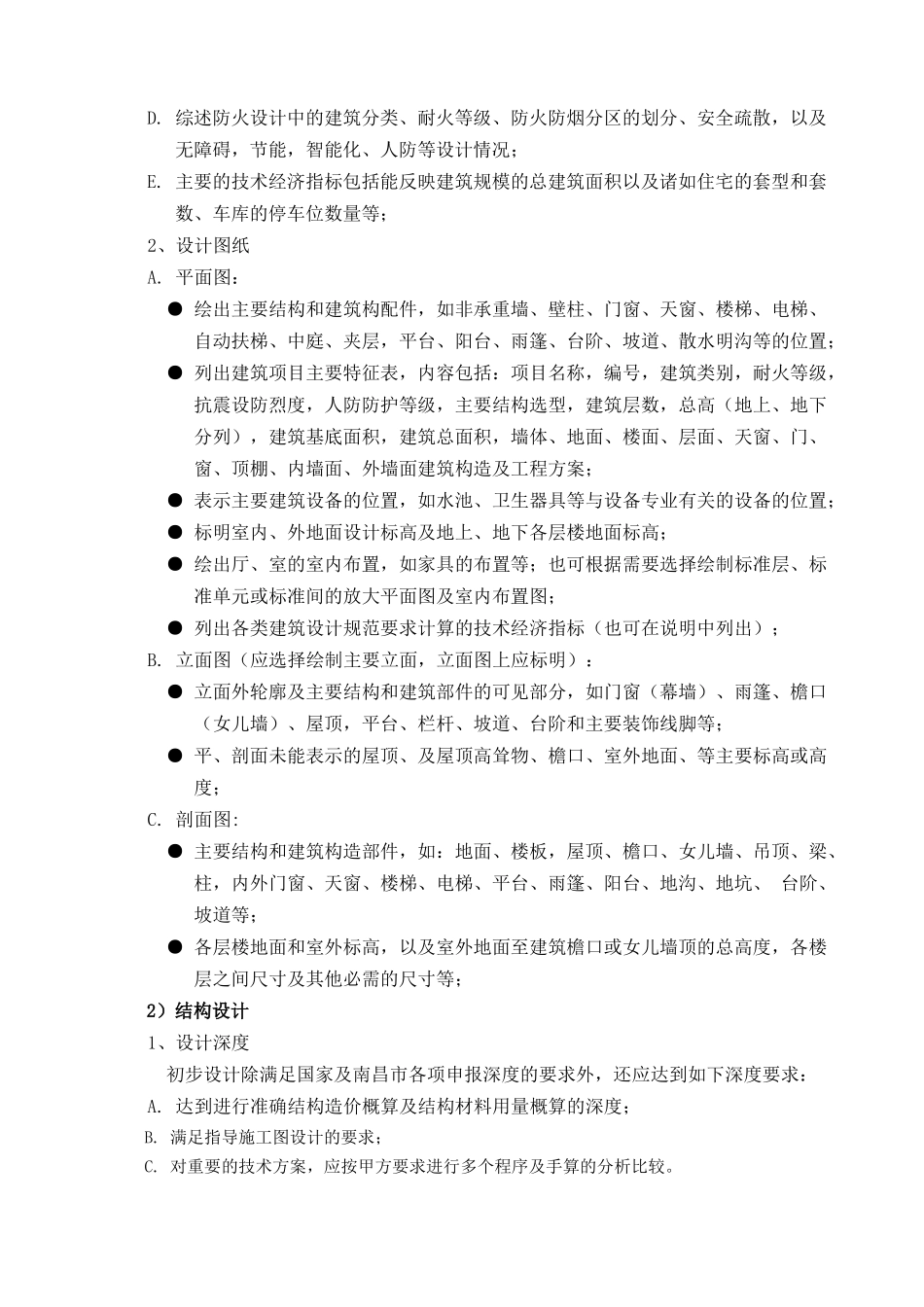

附件一：同济大学建筑设计院各专业主要设计人员名单设计专业专业技术人员姓名职务、职称注册情况建筑结构给排水电气暖通附件二：设计文件深度明细本项目乙方（包括乙方聘请的专业设计顾问）所提交的设计文件深度应满足建设部颁发的《建筑工程设计文件编制深度规定》（2009年版）及现行江西省(市)有关规定。乙方（包括乙方聘请的专业设计顾问）各阶段设计成果应满足下一阶段设计需要，并满足甲方对于技术管理、成本控制、设备材料采购、二次设计、施工招标等需要。乙方（包括乙方聘请的专业设计顾问）各专业之间应严格执行设计会签制度，保证设计服务成果（包括但不限于设计图纸、说明、计算书、概算、图纸会审、设计修改通知及变更等）的一致性。各阶段结构专业提供的计算书应完整、全面，包括但不限于以下内容的纸质及电子版文件：输入荷载的手算部分、机算设计参数、机算输入计算模型的构件尺寸和荷载图形文件、机算结果文件，手算时的计算简图、引用的公式、图表出处等除此外，对各专业设计深度还应满足以下要求：一、初步设计阶段根据设计方案，必要时应进行技术经济比较，确定建筑各个部位的平面布局、立面材质；确定结构形式及主要部位构件尺寸；确定暖通、给排水、强电、弱电、燃气各系统的架构方案、功能配置、终端布置、相互关系。进行系统经济比较和优化，特别对冷热源方式(需要考虑全年能耗变化)，输送能耗，送风温差和水温选择进行技术经济比较。当围护结构与节能法规差异较大时应进行节能判定计算并保证符合法规要求。弱电专业确定各系统的架构方案、功能配置、终端布置、相互关系和造价概算，达到进行弱电系统招标所需设计深度。结构专业应提供根据初步设计计算结果程序形成的配筋图，并提供据此统计的钢材及混凝土用量的总体及各部位指标；对重要的技术方案，应按甲方要求进行多个程序及手算的分析比较。各专业的图纸及说明满足造价概算所需的深度。甲方需要时应提供具体的材料用量。提供与甲方成本分解指标对应的成本分析明细。图纸深度应不低于以下要求：1）建筑设计1、设计说明书A.概述建筑物使用功能，建筑层数、层高和总高度，结构选型和对设计方案调整的原因、内容；B.简述建筑平面布局和建筑组成，以及建筑立面造型、建筑群体与周围环境的关系；C.简述建筑的交通组织、垂直交通设施（楼梯、电梯）的布局，以及所采用的电梯的参数；D.综述防火设计中的建筑分类、耐火等级、防火防烟分区的划分、安全疏散，以及无障碍，节能，智能化、人防等设计情况；E.主要的技术经济指标包括能反映建筑规模的总建筑面积以及诸如住宅的套型和套数、车库的停车位数量等；2、设计图纸A.平面图：●绘出主要结构和建筑构配件，如非承重墙、壁柱、门窗、天窗、楼梯、电梯、自动扶梯、中庭、夹层，平台、阳台、雨篷、台阶、坡道、散水明沟等的位置；●列出建筑项目主要特征表，内容包括：项目名称，编号，建筑类别，耐火等级，抗震设防烈度，人防防护等级，主要结构选型，建筑层数，总高（地上、地下分列），建筑基底面积，建筑总面积，墙体、地面、楼面、层面、天窗、门、窗、顶棚、内墙面、外墙面建筑构造及工程方案；●表示主要建筑设备的位置，如水池、卫生器具等与设备专业有关的设备的位置；●标明室内、外地面设计标高及地上、地下各层楼地面标高；●绘出厅、室的室内布置，如家具的布置等；也可根据需要选择绘制标准层、标准单元或标准间的放大平面图及室内布置图；●列出各类建筑设计规范要求计算的技术经济指标（也可在说明中列出）；B.立面图（应选择绘制主要立面，立面图上应标明）：●立面外轮廓及主要结构和建筑部件的可见部分，如门窗（幕墙）、雨篷、檐口（女儿墙）、屋顶，平台、栏杆、坡道、台阶和主要装饰线脚等；●平、剖面未能表示的屋顶、及屋顶高耸物、檐口、室外地面、等主要标高或高度；C.剖面图:●主要结构和建筑构造部件，如：地面、楼板，屋顶、檐口、女儿墙、吊顶、梁、柱，内外门窗、天窗、楼梯、电梯、平台、雨篷、阳台、地沟、地坑、台阶、坡道等；●各层楼地面和室外标高，以及室外地面至建筑檐口或女儿墙顶的总高度，各楼层之间尺寸及其他必需的...
