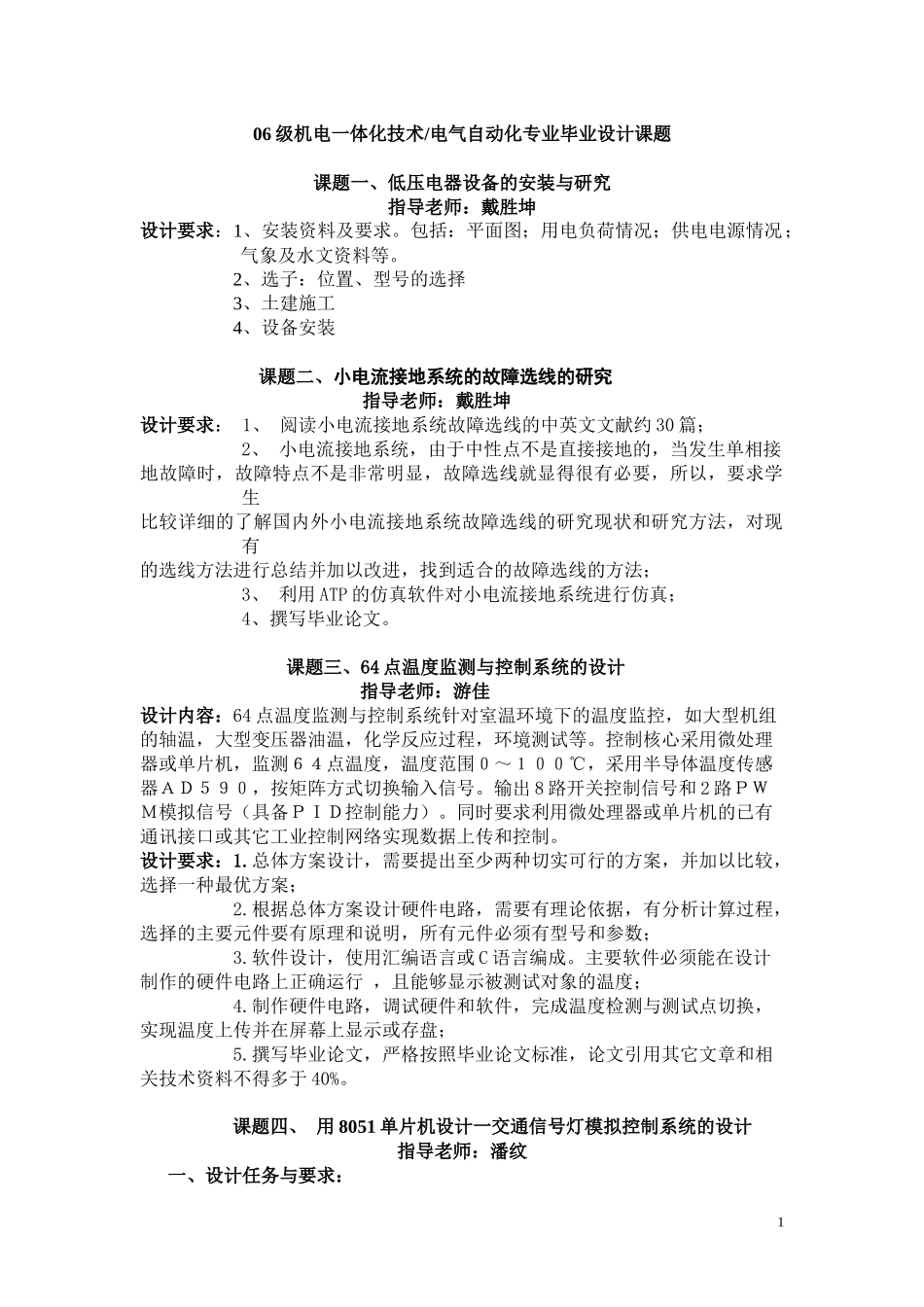

06级机电一体化技术/电气自动化专业毕业设计课题课题一、低压电器设备的安装与研究指导老师:戴胜坤设计要求:1、安装资料及要求。包括:平面图;用电负荷情况;供电电源情况;气象及水文资料等。2、选子:位置、型号的选择3、土建施工4、设备安装课题二、小电流接地系统的故障选线的研究指导老师:戴胜坤设计要求:1、阅读小电流接地系统故障选线的中英文文献约30篇;2、小电流接地系统,由于中性点不是直接接地的,当发生单相接地故障时,故障特点不是非常明显,故障选线就显得很有必要,所以,要求学生比较详细的了解国内外小电流接地系统故障选线的研究现状和研究方法,对现有的选线方法进行总结并加以改进,找到适合的故障选线的方法;3、利用ATP的仿真软件对小电流接地系统进行仿真;4、撰写毕业论文。课题三、64点温度监测与控制系统的设计指导老师:游佳设计内容:64点温度监测与控制系统针对室温环境下的温度监控,如大型机组的轴温,大型变压器油温,化学反应过程,环境测试等。控制核心采用微处理器或单片机,监测64点温度,温度范围0~100℃,采用半导体温度传感器AD590,按矩阵方式切换输入信号。输出8路开关控制信号和2路PWM模拟信号(具备PID控制能力)。同时要求利用微处理器或单片机的已有通讯接口或其它工业控制网络实现数据上传和控制。设计要求:1.总体方案设计,需要提出至少两种切实可行的方案,并加以比较,选择一种最优方案;2.根据总体方案设计硬件电路,需要有理论依据,有分析计算过程,选择的主要元件要有原理和说明,所有元件必须有型号和参数;3.软件设计,使用汇编语言或C语言编成。主要软件必须能在设计制作的硬件电路上正确运行,且能够显示被测试对象的温度;4.制作硬件电路,调试硬件和软件,完成温度检测与测试点切换,实现温度上传并在屏幕上显示或存盘;5.撰写毕业论文,严格按照毕业论文标准,论文引用其它文章和相关技术资料不得多于40%。课题四、用8051单片机设计一交通信号灯模拟控制系统的设计指导老师:潘纹一、设计任务与要求:1用单片机8051设计一个十字路口的红、绿、黄交通信号灯控制系统,要求如下:1)用红、绿、黄三色发光二极管作信号灯。考虑到学生设计时的难度,只考虑一条道路相对的两个方向,每个方向有红、绿、黄三个灯。红灯亮禁止通行,绿灯亮允许通行,每隔30秒红绿灯交替变化。在每次由绿灯亮变成红灯亮或者由红灯亮变成绿灯亮的交替变化转换时要求黄灯闪烁5秒,给行驶中的车辆有时间停靠到禁行线之外。2)能实现正常的计时显示功能。用倒计时方法显示红灯、绿灯、黄灯还需亮的时间。3)能实现控制器总清零功能。按下某个键后,系统实现总清零,计数器由初始状态开始计数,对应状态的指示灯亮。二、根据设计任务与要求:画出设计总电路图,写出设计程序。课题五、单片机步进电机控制器的设计指导教师:游佳设计要求:1.用MCS-51单片机,通过软件编程,设计一个步进电机控制器。要求能对步进电机实现正、反转及速度控制,同时能对步进电机进行位置控制,即能控制步进电机从一个位置精确地运行到另一个位置。2.具体要求如下:设计一个步进电机控制系统,用单片机控制四相反应式步进电机。系统采用软件代替脉冲分配器,让MCS-51的P1.0、P1.1、P1.2、P1.3产生具有一定规律的脉冲序列,分别完成正、反向不同速度的旋转,同时可以完成指定角度的旋转。课题六、传感器在机电一体化系统中的应用及发展的研究指导老师:周小薇论文要求:1.了解传感器在机电一体化系统中的作用及地位2.机电一体化系统中常用传感器的类型、特点、结构及用途等3.如何为机电一体化系统选择传感器(举例说明)4.机电一体化系统中常用传感器的发展相关知识:本课题要求学生综合《传感器技术》《机电一体化技术》《控制电机》等相关知识进行编写。课题七、水轮机制动系统的设计指导老师:周小薇设计要求:掌握一定的电气控制技术的基础知识,可以利用PLC进行编程,并且对气压传动和液压传动有一定的了解。还要求能够运用基本的绘图软件进行绘图。设计内容:本设计共有三个部分:电气控制部分、流体控制部分、PLC编程部分。(一)电气控...
