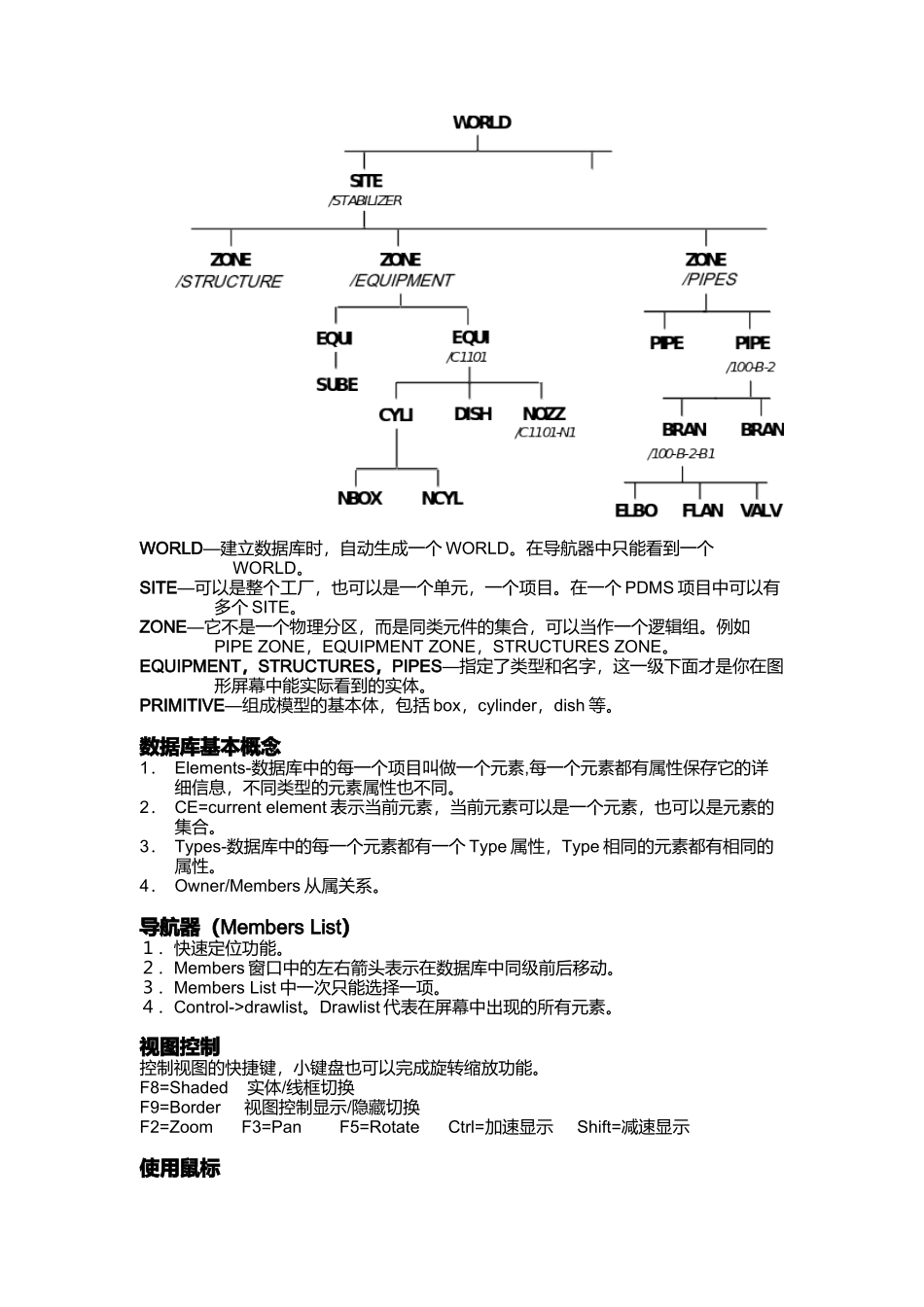

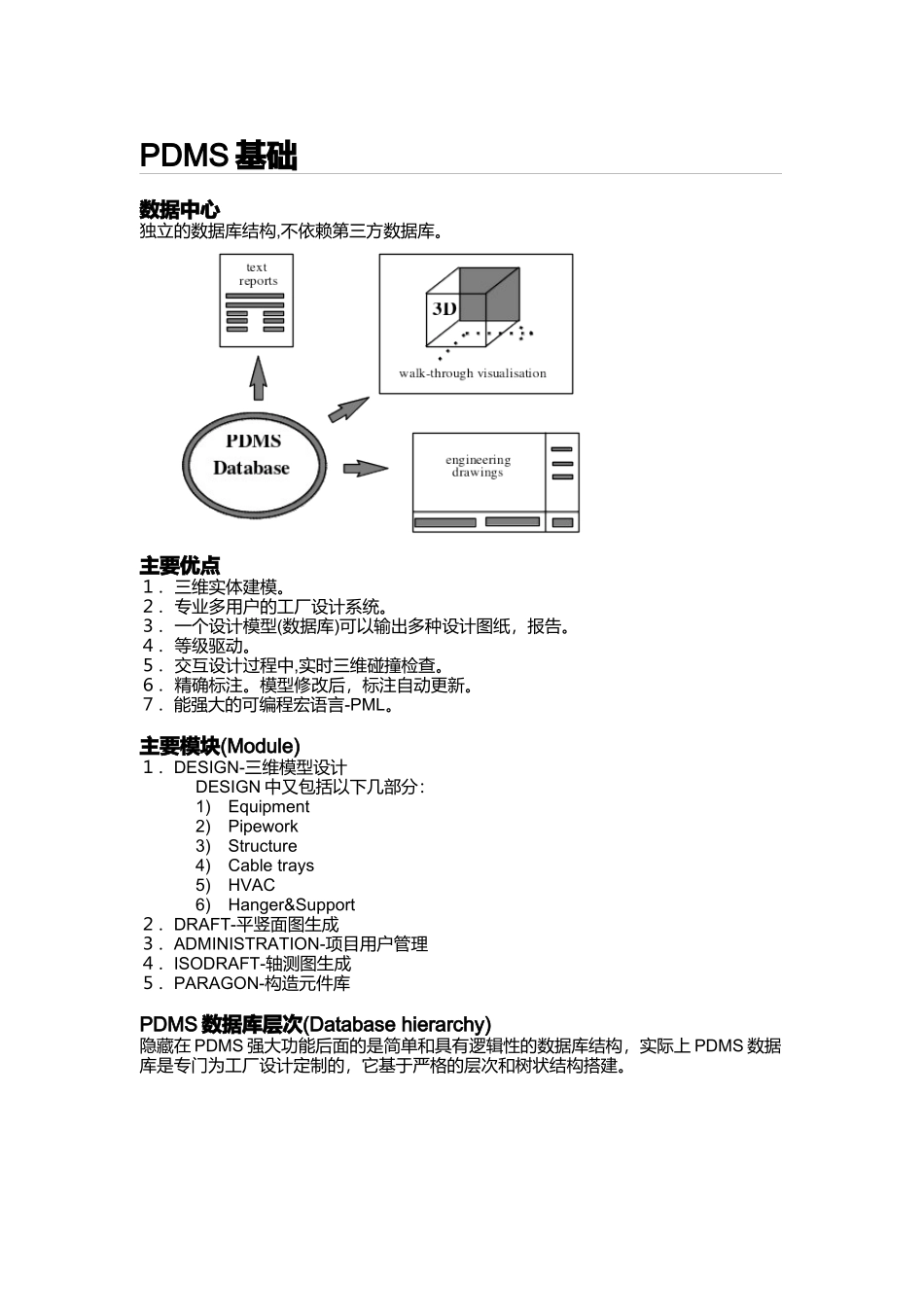

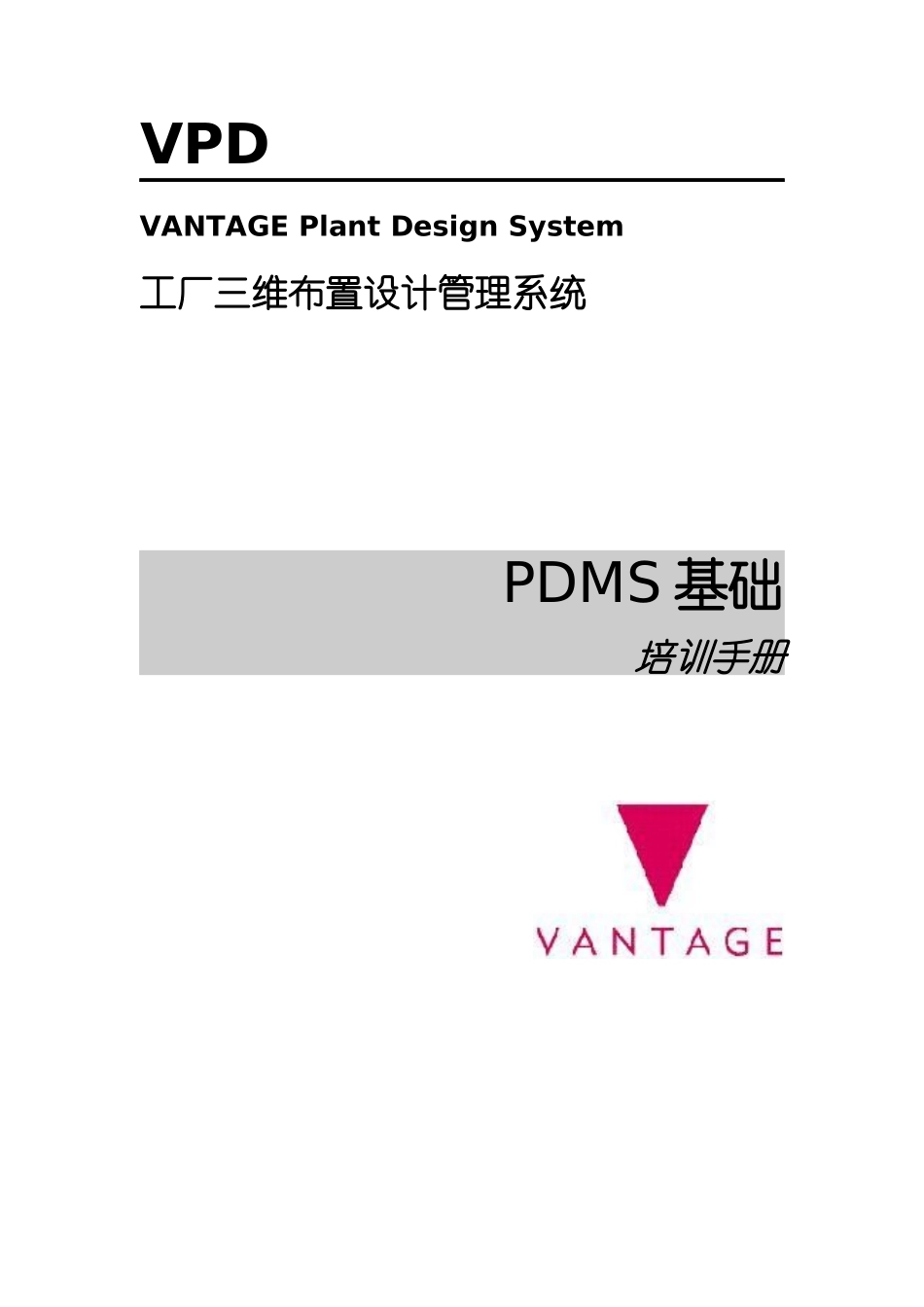

VPDVANTAGEPlantDesignSystem工厂三维布置设计管理系统PDMS基础培训手册PDMS基础数据中心独立的数据库结构,不依赖第三方数据库。主要优点１．三维实体建模。２．专业多用户的工厂设计系统。３．一个设计模型(数据库)可以输出多种设计图纸，报告。４．等级驱动。５．交互设计过程中,实时三维碰撞检查。６．精确标注。模型修改后，标注自动更新。７．能强大的可编程宏语言-PML。主要模块(Module)１．DESIGN-三维模型设计DESIGN中又包括以下几部分：1)Equipment2)Pipework3)Structure4)Cabletrays5)HVAC6)Hanger&Support２．DRAFT-平竖面图生成３．ADMINISTRATION-项目用户管理４．ISODRAFT-轴测图生成５．PARAGON-构造元件库PDMS数据库层次(Databasehierarchy)隐藏在PDMS强大功能后面的是简单和具有逻辑性的数据库结构，实际上PDMS数据库是专门为工厂设计定制的，它基于严格的层次和树状结构搭建。WORLD—建立数据库时，自动生成一个WORLD。在导航器中只能看到一个WORLD。SITE—可以是整个工厂，也可以是一个单元，一个项目。在一个PDMS项目中可以有多个SITE。ZONE—它不是一个物理分区，而是同类元件的集合，可以当作一个逻辑组。例如PIPEZONE，EQUIPMENTZONE，STRUCTURESZONE。EQUIPMENT，STRUCTURES，PIPES—指定了类型和名字，这一级下面才是你在图形屏幕中能实际看到的实体。PRIMITIVE—组成模型的基本体，包括box，cylinder，dish等。数据库基本概念1．Elements-数据库中的每一个项目叫做一个元素,每一个元素都有属性保存它的详细信息，不同类型的元素属性也不同。2．CE=currentelement表示当前元素，当前元素可以是一个元素，也可以是元素的集合。3．Types-数据库中的每一个元素都有一个Type属性，Type相同的元素都有相同的属性。4．Owner/Members从属关系。导航器（MembersList）１．快速定位功能。２．Members窗口中的左右箭头表示在数据库中同级前后移动。３．MembersList中一次只能选择一项。４．Control->drawlist。Drawlist代表在屏幕中出现的所有元素。视图控制控制视图的快捷键，小键盘也可以完成旋转缩放功能。F8=Shaded实体/线框切换F9=Border视图控制显示/隐藏切换F2=ZoomF3=PanF5=RotateCtrl=加速显示Shift=减速显示使用鼠标用鼠标中键的拖动操作视图的Zoom,Pan,Rotate。类似于AutoCAD。存取视图用鼠标右键点取图标，会出现save的弹出式菜单，选中后会将当前显示保存，总共能保存四个视图。用鼠标左键点取图标，就是提取保存的视图。练习一：进入PDMS进入SAM项目，以SAMPLE的用户名登录，Password及MDB均为SAMPLE，注意密码是大写的。Module选择Design设计模块。LoadfromMacroFiles表示进入缺省屏幕。练习二：了解Design设计模块１．选择第一个菜单Design>Equipment…。设备的Creat菜单包括：Equipment-定义设备名称和定位点。Primitive-生成设备管嘴和基本体。Standard-标准设备的设计模板。２．选择菜单Design->Pipework…。管道的Creat菜单包括：Pipe-生成管道。Branch-生成管道分支。Component-生成在线管件。练习三：了解PDMS数据库结构选择菜单Display>Members显示导航器，Members显示数据库中所有的内容，在Members的最高级只有一个WORLD/*，练习中应注意PDMS的数据库层次关系。１．选择SITE/STABILIZER。它包括很多ZONE，每个ZONE一般用于区分不同的专业。２．选择EQUIPZONE。可以看到所有的设备都放在EQUIPZONE下。３．选择D1201。设备是由很多基本的实体组成。包括管嘴。右键点取图标大写的SAMPLE练习四：将模型显示到图形屏幕中首先要定义一个显示区域，就是定义一个3DLimitsbox，这个box正好能盛下你想要看到的模型。1．SITE/STABILIZER作为当前元素(CE)。２．择LimitsCE。这时，系统内部生成了一个3DLimitsbox，它包括了SITE/STABILIZER中的所有模型，并自动计算了一个比例使这个box正好能完全显示在图形屏幕中。３．在Members窗口中选择Drawlist>AddCE。整个稳定区以缺省的灰色(grey)出现在图形屏幕中。4．Members窗口中选择Control>Drawlist，选择Volumn按钮可以看到3DLimitsbox。５．改变颜色需要重新加入。下面步骤可以替代第3步。a)将EQUIPZONE...
