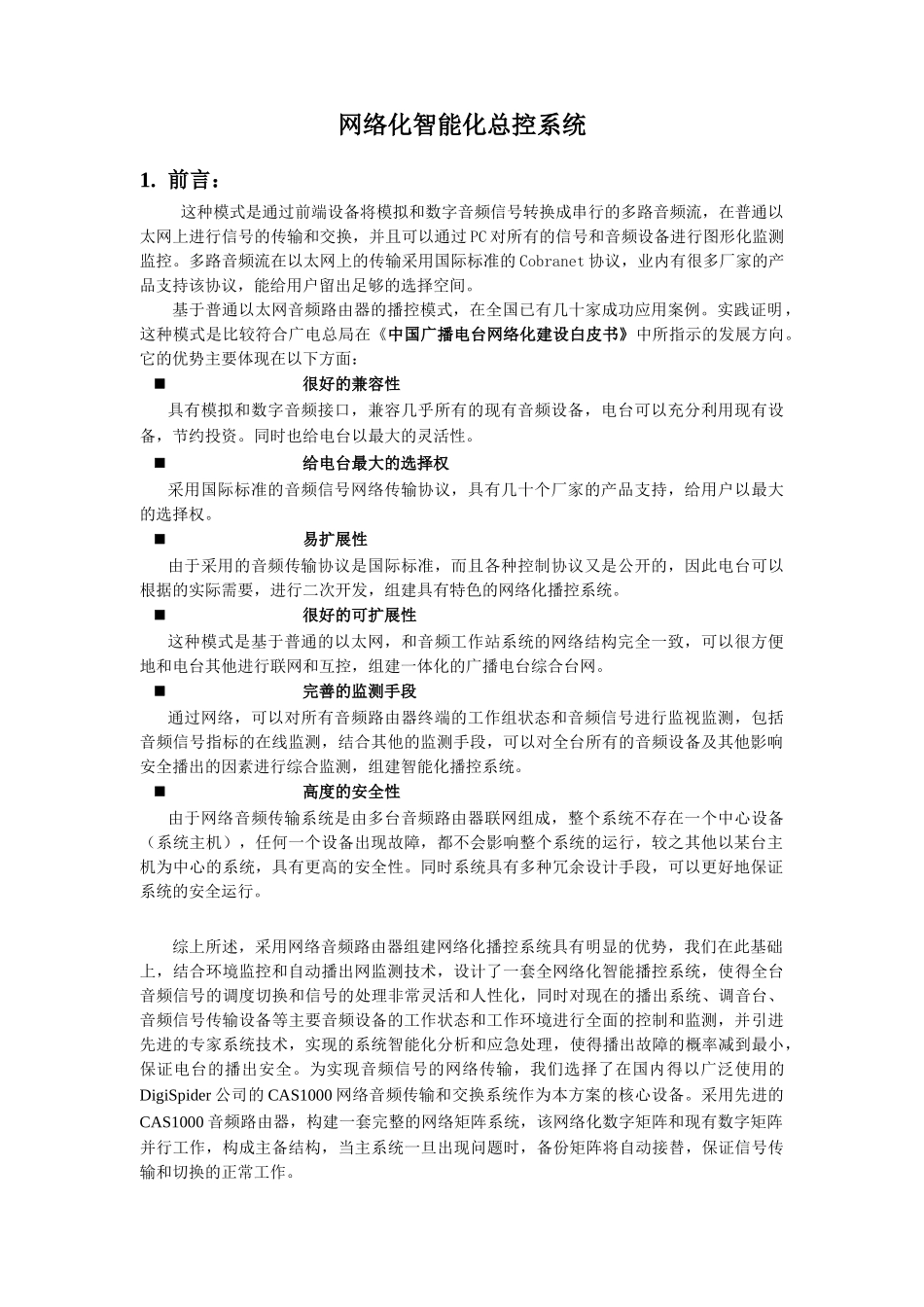

网络化智能化总控系统1.前言：这种模式是通过前端设备将模拟和数字音频信号转换成串行的多路音频流，在普通以太网上进行信号的传输和交换，并且可以通过PC对所有的信号和音频设备进行图形化监测监控。多路音频流在以太网上的传输采用国际标准的Cobranet协议，业内有很多厂家的产品支持该协议，能给用户留出足够的选择空间。基于普通以太网音频路由器的播控模式，在全国已有几十家成功应用案例。实践证明，这种模式是比较符合广电总局在《中国广播电台网络化建设白皮书》中所指示的发展方向。它的优势主要体现在以下方面：很好的兼容性具有模拟和数字音频接口，兼容几乎所有的现有音频设备，电台可以充分利用现有设备，节约投资。同时也给电台以最大的灵活性。给电台最大的选择权采用国际标准的音频信号网络传输协议，具有几十个厂家的产品支持，给用户以最大的选择权。易扩展性由于采用的音频传输协议是国际标准，而且各种控制协议又是公开的，因此电台可以根据的实际需要，进行二次开发，组建具有特色的网络化播控系统。很好的可扩展性这种模式是基于普通的以太网，和音频工作站系统的网络结构完全一致，可以很方便地和电台其他进行联网和互控，组建一体化的广播电台综合台网。完善的监测手段通过网络，可以对所有音频路由器终端的工作组状态和音频信号进行监视监测，包括音频信号指标的在线监测，结合其他的监测手段，可以对全台所有的音频设备及其他影响安全播出的因素进行综合监测，组建智能化播控系统。高度的安全性由于网络音频传输系统是由多台音频路由器联网组成，整个系统不存在一个中心设备（系统主机），任何一个设备出现故障，都不会影响整个系统的运行，较之其他以某台主机为中心的系统，具有更高的安全性。同时系统具有多种冗余设计手段，可以更好地保证系统的安全运行。综上所述，采用网络音频路由器组建网络化播控系统具有明显的优势，我们在此基础上，结合环境监控和自动播出网监测技术，设计了一套全网络化智能播控系统，使得全台音频信号的调度切换和信号的处理非常灵活和人性化，同时对现在的播出系统、调音台、音频信号传输设备等主要音频设备的工作状态和工作环境进行全面的控制和监测，并引进先进的专家系统技术，实现的系统智能化分析和应急处理，使得播出故障的概率减到最小，保证电台的播出安全。为实现音频信号的网络传输，我们选择了在国内得以广泛使用的DigiSpider公司的CAS1000网络音频传输和交换系统作为本方案的核心设备。采用先进的CAS1000音频路由器，构建一套完整的网络矩阵系统，该网络化数字矩阵和现有数字矩阵并行工作，构成主备结构，当主系统一旦出现问题时，备份矩阵将自动接替，保证信号传输和切换的正常工作。2．产品介绍：CAS1000音频路由器是目前最先进的音频传输和交换设备，它从传输和交换原理以及音频系统结构方面均引进了全新的概念，突破了传统技术的限制，它代表了将来音频传输技术的发展方向，特别是它能和音频自动播出系统结合，构建全数字、全网络化的一体化播控系统。CAS数字音频网络传输和交换系统是采用了最新的Cobranet音频信号网络传输协议，由于该协议采用了等时传输方式，能充分利用网络带宽，并保证信号传输的连续性，所以通过普通以太网络传输高质量的音频信号也就不是天方夜谭的故事了。经理论计算和实际测试，利用Cobranet协议可以在一根普通五类线上传输高达64路48Khz/20bit的无压缩音频信号。在传输过程中，还能实现各路音频信号的自由交换和分配，交换和分配均可同过软件进行控制，以往通过昂贵的音频矩阵系统来实现的功能变的更为简洁、安全、经济。音频路由器CAS网络音频路由器具有16个音频（模拟、数字）输入输出通道和两个网络接口的路由控制设备。其音频输入输出通道采用模块结构，配置灵活、维护方便。根据I/O口的数量分配和格式（AnalogorAES/EBU），CAS网络音频路由器的2个网络接口，可以和100M以太网相连，所有输入输出的音频信号（48Khz，20-24bit）均通过网络接口发送和接收，2个网络接口互为冗余，保证音频信号的流畅。具有双冗余电源，保证电源的不中断。用户可以根据实际需要选择...
