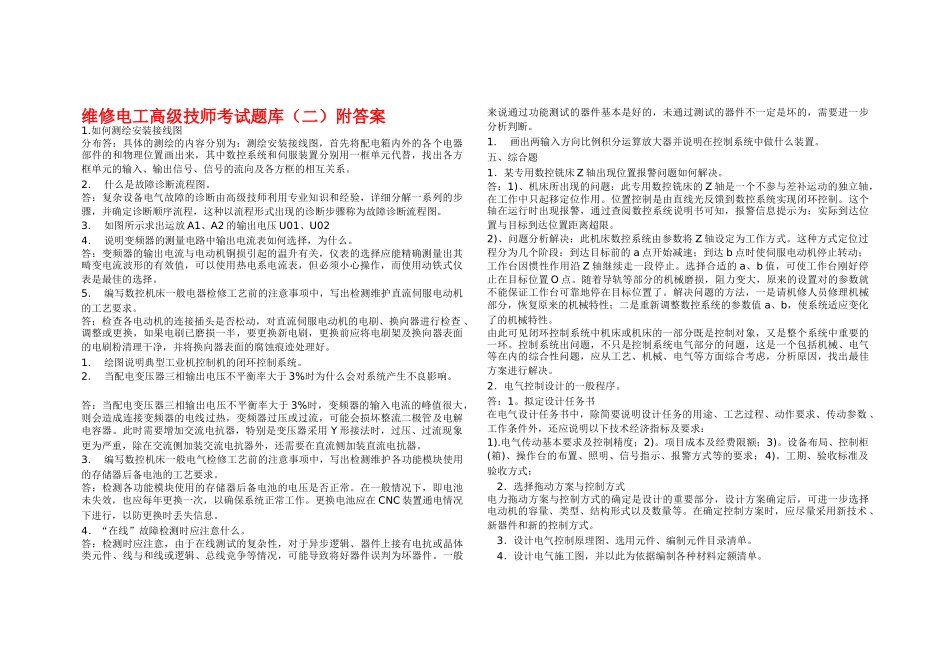

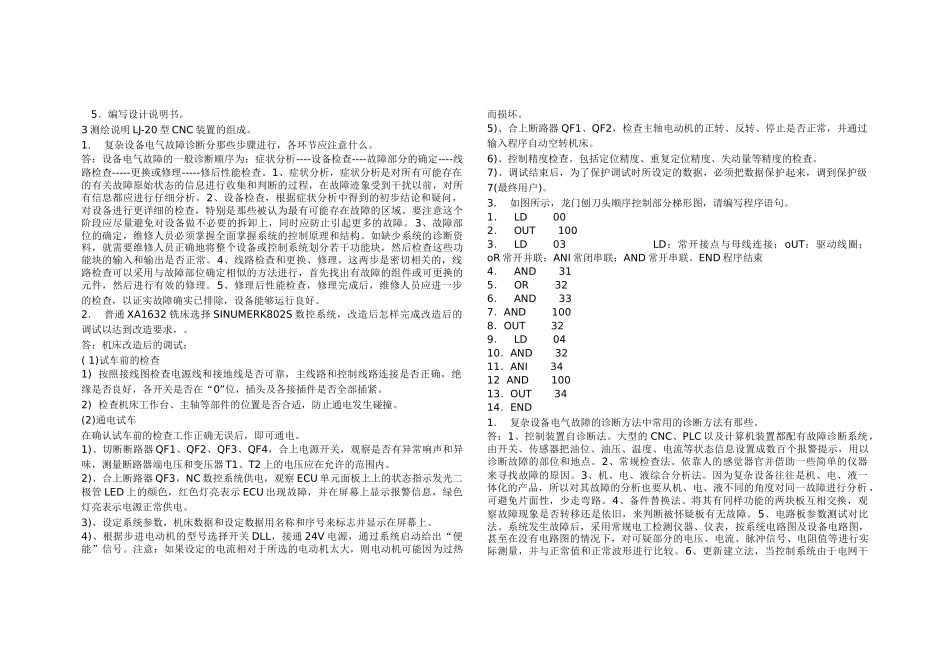

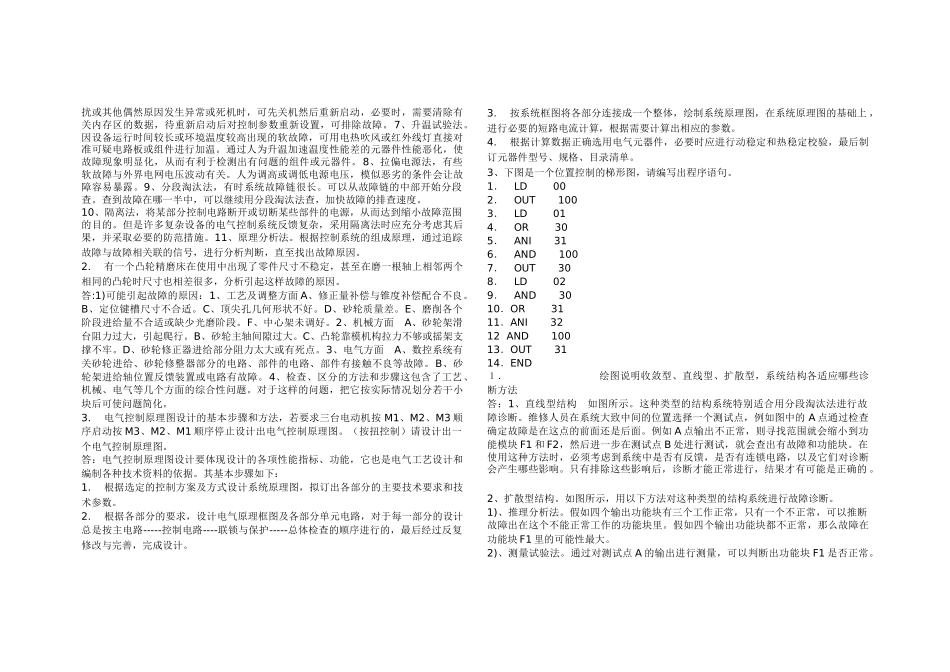

维修电工高级技师考试题库（二）附答案1.如何测绘安装接线图分布答：具体的测绘的内容分别为：测绘安装接线图，首先将配电箱内外的各个电器部件的和物理位置画出来，其中数控系统和伺服装置分别用一框单元代替，找出各方框单元的输入、输出信号、信号的流向及各方框的相互关系。2.什么是故障诊断流程图。答：复杂设备电气故障的诊断由高级技师利用专业知识和经验，详细分解一系列的步骤，并确定诊断顺序流程，这种以流程形式出现的诊断步骤称为故障诊断流程图。3.如图所示求出运放A1、A2的输出电压U01、U024.说明变频器的测量电路中输出电流表如何选择，为什么。答：变频器的输出电流与电动机铜损引起的温升有关，仪表的选择应能精确测量出其畸变电流波形的有效值，可以使用热电系电流表，但必须小心操作，而使用动铁式仪表是最佳的选择。5.编写数控机床一般电器检修工艺前的注意事项中，写出检测维护直流伺服电动机的工艺要求。答：检查各电动机的连接插头是否松动，对直流伺服电动机的电刷、换向器进行检查、调整或更换，如果电刷已磨损一半，要更换新电刷，更换前应将电刷架及换向器表面的电刷粉清理干净，并将换向器表面的腐蚀痕迹处理好。1.绘图说明典型工业机控制机的闭环控制系统。2.当配电变压器三相输出电压不平衡率大于3%时为什么会对系统产生不良影响。答：当配电变压器三相输出电压不平衡率大于3%时，变频器的输入电流的峰值很大，则会造成连接变频器的电线过热，变频器过压或过流，可能会损坏整流二极管及电解电容器。此时需要增加交流电抗器，特别是变压器采用Y形接法时，过压、过流现象更为严重，除在交流侧加装交流电抗器外，还需要在直流侧加装直流电抗器。3.编写数控机床一般电气检修工艺前的注意事项中，写出检测维护各功能模块使用的存储器后备电池的工艺要求。答：检测各功能模块使用的存储器后备电池的电压是否正常。在一般情况下，即电池未失效，也应每年更换一次，以确保系统正常工作。更换电池应在CNC装置通电情况下进行，以防更换时丢失信息。4．“在线”故障检测时应注意什么。答：检测时应注意，由于在线测试的复杂性，对于异步逻辑、器件上接有电抗或晶体类元件、线与和线或逻辑、总线竞争等情况，可能导致将好器件误判为坏器件。一般来说通过功能测试的器件基本是好的，未通过测试的器件不一定是坏的，需要进一步分析判断。1.画出两输入方向比例积分运算放大器并说明在控制系统中做什么装置。五、综合题1．某专用数控铣床Z轴出现位置报警问题如何解决。答：1)、机床所出现的问题：此专用数控铣床的Z轴是一个不参与差补运动的独立轴，在工作中只起移定位作用。位置控制是由直线光反馈到数控系统实现闭环控制。这个轴在运行时出现报警，通过查阅数控系统说明书可知，报警信息提示为：实际到达位置与目标到达位置距离超限。2)、问题分析解决：此机床数控系统由参数将Z轴设定为工作方式。这种方式定位过程分为几个阶段：到达目标前的a点开始减速；到达b点时使伺服电动机停止转动；工作台因惯性作用沿Z轴继续走一段停止。选择合适的a、b值，可使工作台刚好停止在目标位置O点。随着导轨等部分的机械磨损，阻力变大，原来的设置对的参数就不能保证工作台可靠地停在目标位置了。解决问题的方法，一是请机修人员修理机械部分，恢复原来的机械特性；二是重新调整数控系统的参数值a、b，使系统适应变化了的机械特性。由此可见闭环控制系统中机床或机床的一部分既是控制对象，又是整个系统中重要的一环。控制系统出问题，不只是控制系统电气部分的问题，这是一个包括机械、电气等在内的综合性问题，应从工艺、机械、电气等方面综合考虑，分析原因，找出最佳方案进行解决。2．电气控制设计的一般程序。答：1。拟定设计任务书在电气设计任务书中，除简要说明设计任务的用途、工艺过程、动作要求、传动参数、工作条件外，还应说明以下技术经济指标及要求：1).电气传动基本要求及控制精度；2)。项目成本及经费限额；3)。设备布局、控制柜(箱)、操作台的布置、照明、信号指示、报警方式等的要求；4)。工期、验收标准及验收方式；2．选择拖动方案与控制方式电力拖动方...
