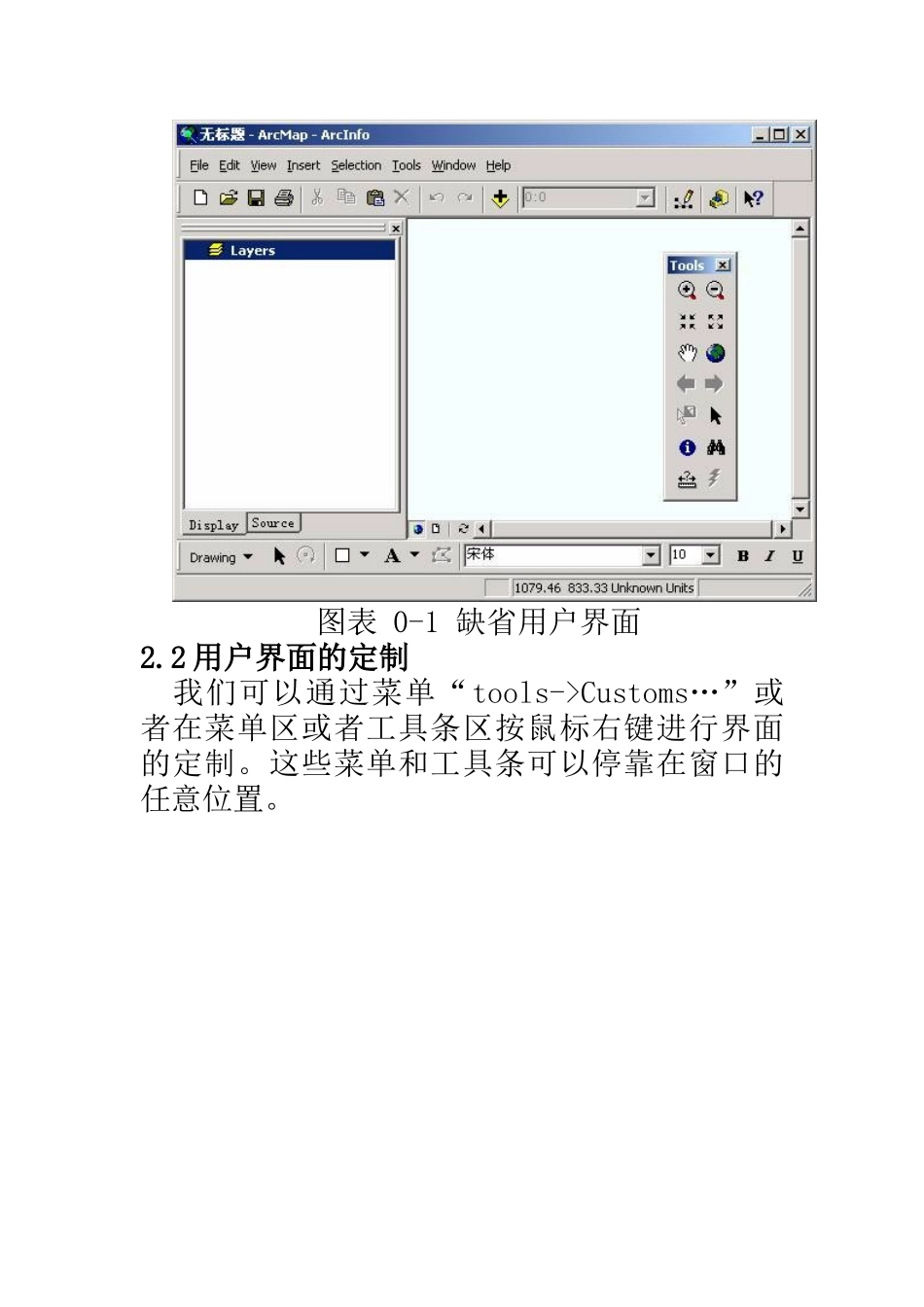

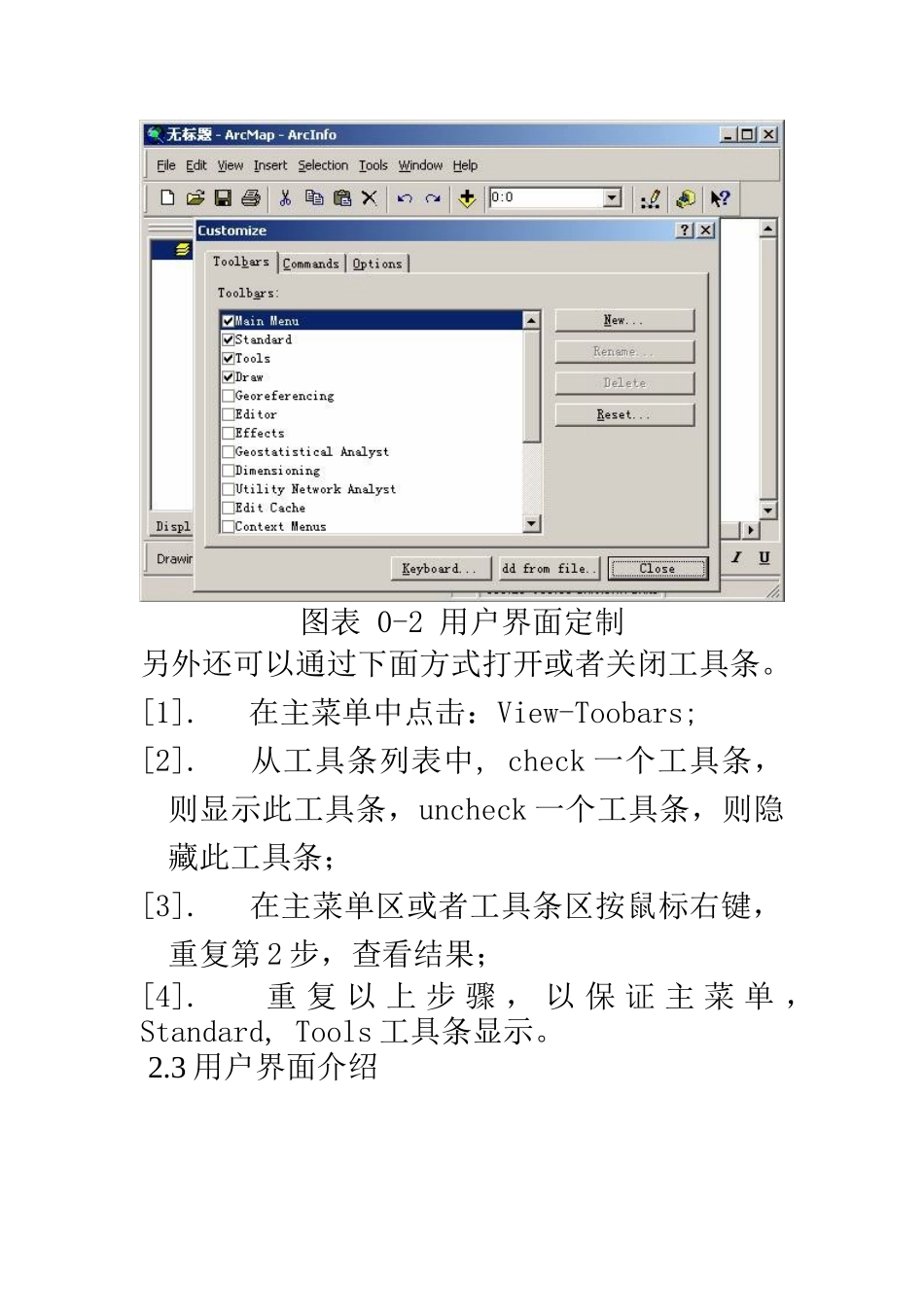

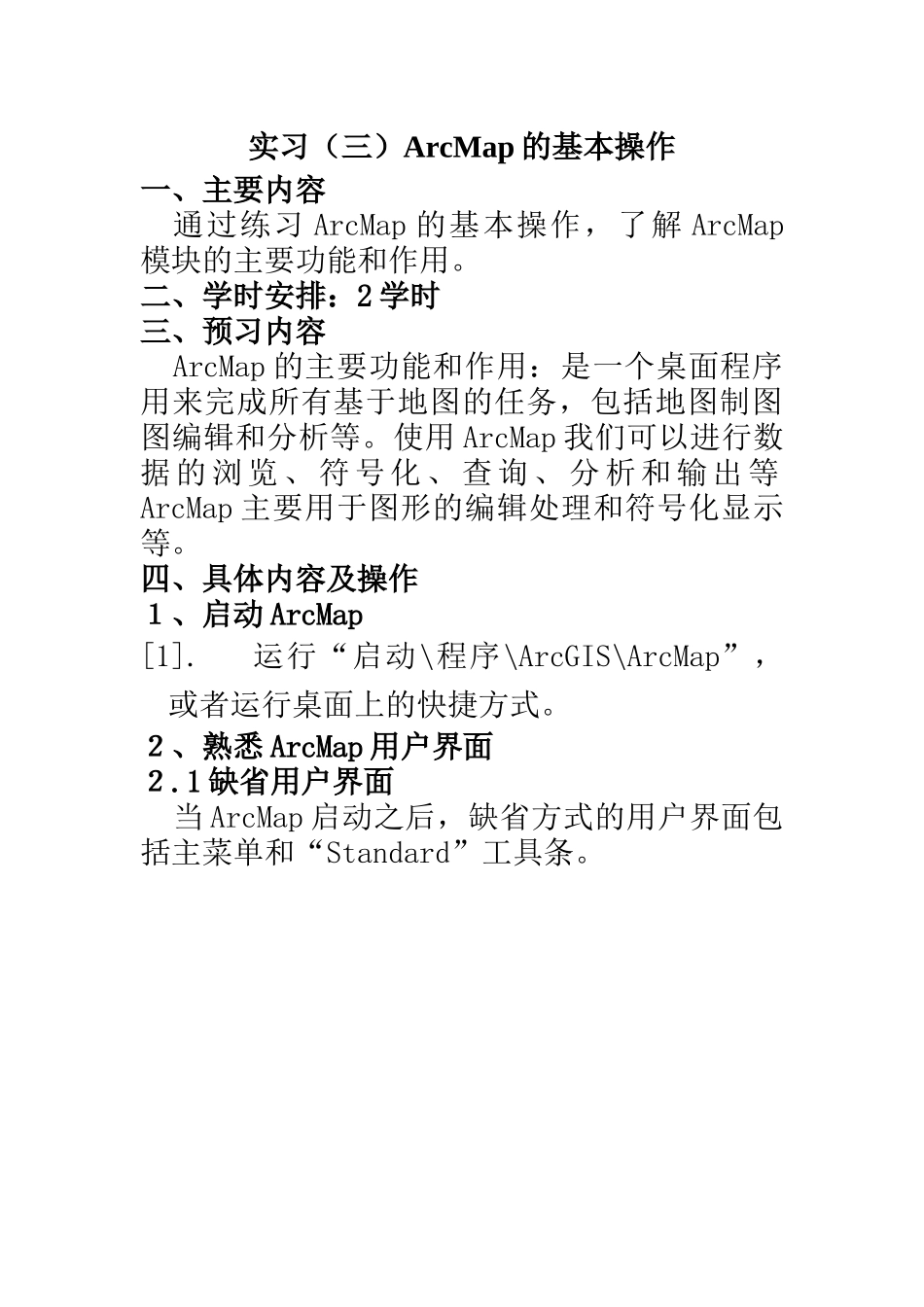

实习（三）ArcMap的基本操作一、主要内容通过练习ArcMap的基本操作，了解ArcMap模块的主要功能和作用。二、学时安排：2学时三、预习内容ArcMap的主要功能和作用：是一个桌面程序用来完成所有基于地图的任务，包括地图制图图编辑和分析等。使用ArcMap我们可以进行数据的浏览、符号化、查询、分析和输出等ArcMap主要用于图形的编辑处理和符号化显示等。四、具体内容及操作１、启动ArcMap[1].运行“启动\程序\ArcGIS\ArcMap”，或者运行桌面上的快捷方式。２、熟悉ArcMap用户界面２.1缺省用户界面当ArcMap启动之后，缺省方式的用户界面包括主菜单和“Standard”工具条。图表0-1缺省用户界面2.2用户界面的定制我们可以通过菜单“tools->Customs…”或者在菜单区或者工具条区按鼠标右键进行界面的定制。这些菜单和工具条可以停靠在窗口的任意位置。图表0-2用户界面定制另外还可以通过下面方式打开或者关闭工具条。[1].在主菜单中点击：View-Toobars;[2].从工具条列表中,check一个工具条，则显示此工具条，uncheck一个工具条，则隐藏此工具条；[3].在主菜单区或者工具条区按鼠标右键，重复第2步，查看结果；[4].重复以上步骤，以保证主菜单，Standard,Tools工具条显示。2.3用户界面介绍图表0-3用户界面地图窗口：用来显示数据和数据的表达(地图，图表等)；Contents窗口：在这个窗口中包含两个标签：Display和Source标签。其中Display标签中显示地图包含的内容，数据的显示顺序(显示的顺序为从下到上)，数据表达的方式，数据的显示控制等。Display标签中显示数据的物理存储位置。在这两个标签中，鼠标的左，右键几乎具有相同的操作；工具条：除了主菜单和Standard工具条之外，ArcMap包含多个工具条，每个工具条又包含一组完成相关任务的命令(工具)。通过前面的定制可以显示和隐藏工具条；状态条：显示命令提示信息，坐标等内容。3、打开地图[1].启动：开始/程序/ArcGIS/ArcMap;[2].在出现的对话框中选择“anexistingmap”，选择“确定”；[3].在出现的“打开…”对话框中选择“d:\practice\ArcTotur\map\airport.mxd”；[4].选择“打开”。可以看到如下图形：图表0-4打开的地图在ArcGIS中，一个地图存储了数据源的表达方式(地图，图表,表格)以及空间参考。在ArcMap中保存一个地图时，ArcMap将创建与数据的链接，并把这些链接与具体的表达方式保存起来。当打开一个地图时，它会检查数据链接，并且用存储的表达方式显示数据。一个保存的地图并不真正存储显示的空间数据！４、浏览地图４.1调整显示范围与定位：当操作地图时，经常会用到放大，缩小，漫游以及按特定比例尺显示地图等操作。Tools工具条：1、放大、缩小[1].在Tools工具条中选择;察看结果；[2].在Tools工具条中选择;察看结果；[3].在Tools工具条中选择；[4].用鼠标在地图窗口内要放大的区域按下左键，拖动，释放产生一个矩形框，察看结果；[5].用鼠标在地图窗口内要放大的区域点击，察看结果；[6].在Tools工具条中选择；[7].用鼠标在地图窗口内要缩小的区域点击，察看结果。2、漫游[1].在Tools工具条中选择；[2].用鼠标在地图窗口内按下左键，拖动释放，察看结果。3、缩放到全图[1].在Tools工具条中选择，察看结果。4、变换到前一次的显示位置[1].在Tools工具条中选择，察看结果；[2].在Tools工具条中选择，察看结果。5、缩放到特定比例尺[3].在Tools工具条中选择。6、创建空间标签[1].把地图窗口调整到正好完全显示airport-area所在的位置；[2].在主菜单中，选择“View-Bookmarks-Create”;[3].在显示的对话框中输入“airport”，选择“确定”[4].在Tools工具条中选择；[5].在主菜单中，选择“View-Bookmarks-airport”，察看结果7、删除空间标签[1].在主菜单中，选择“View-Bookmarks-Manage…”；[2].在显示的窗口中，选择“airport”；[1].在Standard工具条的比例尺编辑窗口中输入希望显示的比例尺(如1:100000)，回车，察看显示结果；[2].输入不同的比例尺，重复以上的步骤；[3].选择“Remove”；[4].选择“Close”，关闭窗口5、数据视图(DataView)与版面设计视图(LayoutView)的切换在ArcMap中有两种方式浏览地图：数据视图和...
