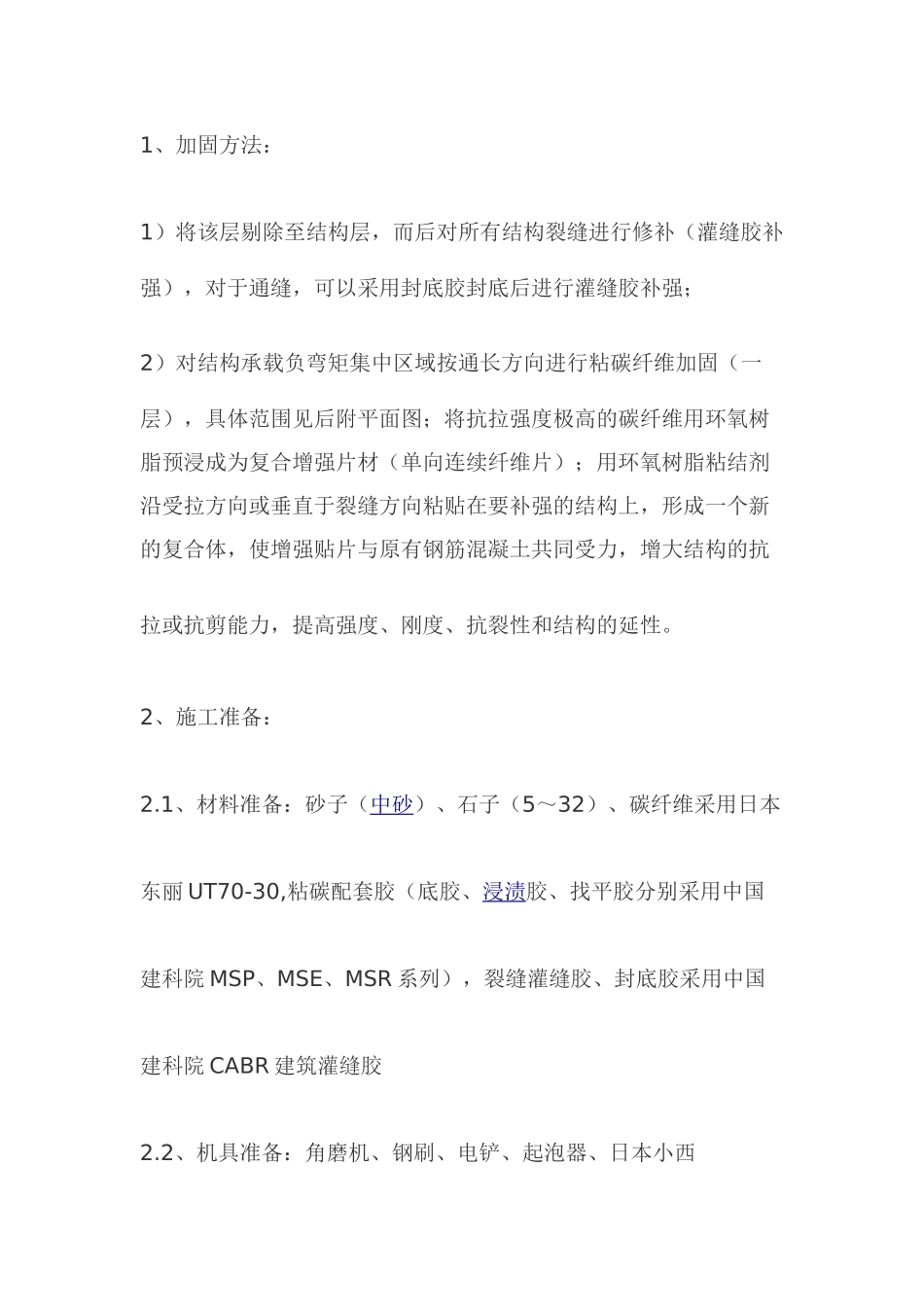

1、加固方法：1）将该层剔除至结构层，而后对所有结构裂缝进行修补（灌缝胶补强），对于通缝，可以采用封底胶封底后进行灌缝胶补强；2）对结构承载负弯矩集中区域按通长方向进行粘碳纤维加固（一层），具体范围见后附平面图；将抗拉强度极高的碳纤维用环氧树脂预浸成为复合增强片材（单向连续纤维片）；用环氧树脂粘结剂沿受拉方向或垂直于裂缝方向粘贴在要补强的结构上，形成一个新的复合体，使增强贴片与原有钢筋混凝土共同受力，增大结构的抗拉或抗剪能力，提高强度、刚度、抗裂性和结构的延性。2、施工准备：2.1、材料准备：砂子（中砂）、石子（5～32）、碳纤维采用日本东丽UT70-30,粘碳配套胶（底胶、浸渍胶、找平胶分别采用中国建科院MSP、MSE、MSR系列），裂缝灌缝胶、封底胶采用中国建科院CABR建筑灌缝胶2.2、机具准备：角磨机、钢刷、电铲、起泡器、日本小西KONYBOND裂缝注射修补工法配套器具（如后附彩页），铁抹子、手推车、铁锹2.3、技术准备：根据平面图，提前在现场放线，接通水、电。3、主要施工方法及步骤3.1、原梁面剔凿：用角磨机按放线范围，切至楼板结构面，然后用电铲将此范围内的楼板面层用电铲铲除，砼碎块垃圾用垃圾袋装袋后，用手推车清运出现场。3.2、裂缝补强：1）裂缝内部结构的调查：查明裂缝的宽度、深度、长度，根据裂缝宽度确定适当粘度的环氧树脂规格，估算出环氧树脂、密封膏和注射器的用量。2）基面处理：用金属刷子或砂轮整平裂缝表面，清除灰尘和油污等脏物。3）安装固定BC基座：每米裂缝安装5个注射器，即每米5个注射器，在裂缝上标出注射点位置。在做好标记的注射点安装BC基座，安装基座使用H－S密封膏，涂布注意的是BC基座的这些要对准裂缝的这些位置，以便环氧树脂容易进入裂缝内部。4）密封膏封好裂缝：用密封膏将裂缝表面密封好，防止环氧树脂外流。在注射工作开始前要再次核查裂缝基基座的周围都已经密封好。5）混合环氧树脂：将环氧树脂主剂和固化剂按特定的比例混合均匀，一次混合的树脂数量相当于1小时的用量为宜。用注射器抽取混合均匀的环氧树脂，抽取完毕后，将注射器的自动条卡住活塞的卡口，防止活塞活动，以免将环氧树脂挤出。6）注射环氧树脂要求装上所需数量的橡皮筋。所有注射器和橡皮筋安装完毕后，将注射器的活塞按顺时针方向旋转，直到制动条卡口中脱开，注射器在橡皮筋的压力下开始自动条匀速地注射工作。当注射器中环氧树脂已经注射完毕，请立即取下空注射器，重新换上另一个装有环氧树脂地注射器，继续注射工作。为了确保所有裂缝完毕灌满，所有空注射器都要新抽取环氧树脂，继续注射。7）固化养护4、碳纤维加固：对所有负弯矩承载集中区进行碳纤维加固，按所附平面图范围进行粘贴。具体方法如下：4.1.1、胶粘剂的配置：1）将原材料按不同配合比称量准确，分别配置底涂胶料、整平胶料及粘结胶料。先将稀释剂加入聚合物主料内搅拌均匀，再将填料加入继续搅拌至均匀，最后加入固化剂，充分搅拌后即可使用。2）配置胶料时应注意以下事项：底涂胶料每次配置量以1－2公斤为宜；整平胶料每次配置量以0.5－1公斤为宜；粘结胶料每次配置量以1－2公斤为宜。3）所有胶料要求于1小时内施工完毕。4.1.2、基底处理1）混凝土表面如出现剥落、蜂窝、腐蚀等劣化现象的部位应予剔除，对于较大面积的劣质层，在剔除后应用聚合物水泥砂浆进行修复。2）裂缝部位，如有必要应先进行封闭处理。3）用混凝土角磨机、砂轮（砂纸）等工具，去除混凝土表面的浮浆、油污等杂质，构件基面的混凝土要打磨平整，尤其是表面的凸出部位要磨平，转角粘贴处要进行倒角处理并打磨成圆弧状（R³10mm）。4）用吹风机将混凝土表面清理干净并保持干燥。使用中国建科院研制生产EC高强度聚合物砂浆修补表面凹陷底部分。4.1.3、涂底胶1）按一定比例将主剂与固化剂先后置于容器中，用搅拌器搅拌均匀，根据现场实际气温决定用量，并严格控制使用时间。2）用滚桶刷或毛刷将胶均匀涂抹于混凝土构件表面，厚度不超过0.4mm，并不得漏刷或有流淌、气泡，等胶固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不小于2小时），再进行下一道工序。4.1.4、用整平...
