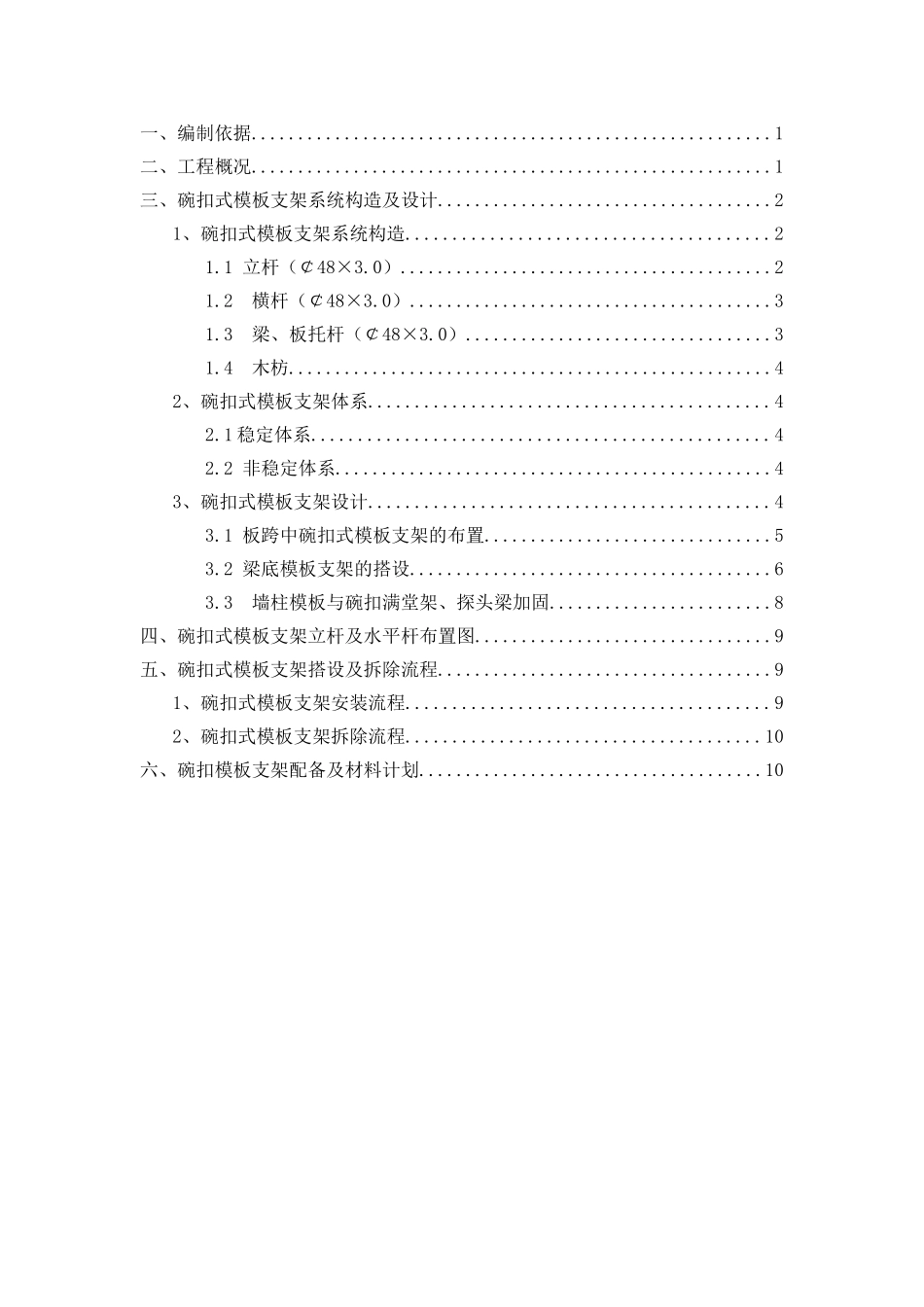

一、编制依据........................................................1二、工程概况........................................................1三、碗扣式模板支架系统构造及设计....................................21、碗扣式模板支架系统构造.......................................21.1立杆（￠48×3.0）........................................21.2横杆（￠48×3.0）.......................................31.3梁、板托杆（￠48×3.0）.................................31.4木枋....................................................42、碗扣式模板支架体系...........................................42.1稳定体系.................................................42.2非稳定体系...............................................43、碗扣式模板支架设计...........................................43.1板跨中碗扣式模板支架的布置...............................53.2梁底模板支架的搭设.......................................63.3墙柱模板与碗扣满堂架、探头梁加固........................8四、碗扣式模板支架立杆及水平杆布置图................................9五、碗扣式模板支架搭设及拆除流程....................................91、碗扣式模板支架安装流程.......................................92、碗扣式模板支架拆除流程......................................10六、碗扣模板支架配备及材料计划.....................................10一、编制依据1、本工程采用的由苏州市规划设计研究院有限责任公司设计的施工图2、《混凝土结构工程施工质量验收规范》（GB50204-2002）3、建筑施工模板安全技术规范（JGJ162-2008）4、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）5、建筑施工碗件式钢管脚手架安全技术规范（JGJ166-2008）6、《混凝土结构设计规范》GB50010-20027、《建筑结构荷载规范》(GB50009-2001)8、《钢结构设计规范》(GB50017-2003)9、建筑施工高出作业安全技术规程（JGJ80-91）10、《建筑施工手册》（第四版）11、《品茗安全计算软件》12、江苏省、苏州市相关法律、法规及强制性条文规定二、工程概况2.1、概述依据《平江新城控制性详细规划》和《平泷路地下空间规划》，平江新城地区沿平泷路东起人民路、西至广济路规划形成地下商业街。为加强江天路两侧商业地块东西向联系，建设本预留地下通道，形成地下一层和地下二层连续的地下商业和地下车行网络。预留地下通道中变形缝、排水、配电、消防、疏散等内容需江天路两侧地块地下空间设计时综合考虑。2.2、工程概况苏州市平江新城江天路地下通道工程工程；工程建设地点：苏州市平江新城江天路；属于剪力墙结构；地上0层；地下2层；建筑高度：10m；标准层层高：4.35m；总建筑面积：388平方米；总工期：180天。本工程由苏州市城北城市建设开发投资有限公司投资建设，苏州市规划设计究院有限责任公司设计，南京南大岩土工程技术有限公司地质勘察，苏州建设监理有限公司监理，苏州市新昌建筑市政工程有限公司组织施工；由赵赛丹担任项目经理，俞晓春担任技术负责人。2.3通道结构尺寸东西长度：29.0m；箱函中心点K0+308.00，坐标：X=48161.797，Y=52504.157剖面尺寸如下：2.4方案的确定通道内顶板支撑系统采用碗扣式，以整个系统为体系。南北700厚墙板外面采用仿板和钢管固定系统，用￠12螺杆对拉与通道内的碗扣式模板支架系统成为一体。三、碗扣式模板支架系统构造及设计3.1、碗扣式模板支架系统构造3.1.1立杆（￠48×3.0）支撑体系立杆，自带顶托和底托，底托可用于存在底板，腋角位置可不用底托；顶托用于调节立杆高度，立杆设置上下2个碗扣节点,第一个设置在距地0.4m的位置上，第二个设置在距地2.9m的位置上。见图3-1。图3-1立杆示意图3．1.2横杆（￠48×3.0）横杆分为0.6米和1.2米两种（见图3-2），横杆两端为横杆接头件，碗扣节点构成具体如图3-3所示。图3-2横杆示意图图3-3横杆与立杆速接步骤3.1.3梁、板托杆（￠48×3.0）梁、板底托杆尺寸为￠48×3.0普通钢管，用于...
