研华嵌入式工业电脑在风场能源监控管理系统中的应用VIP免费

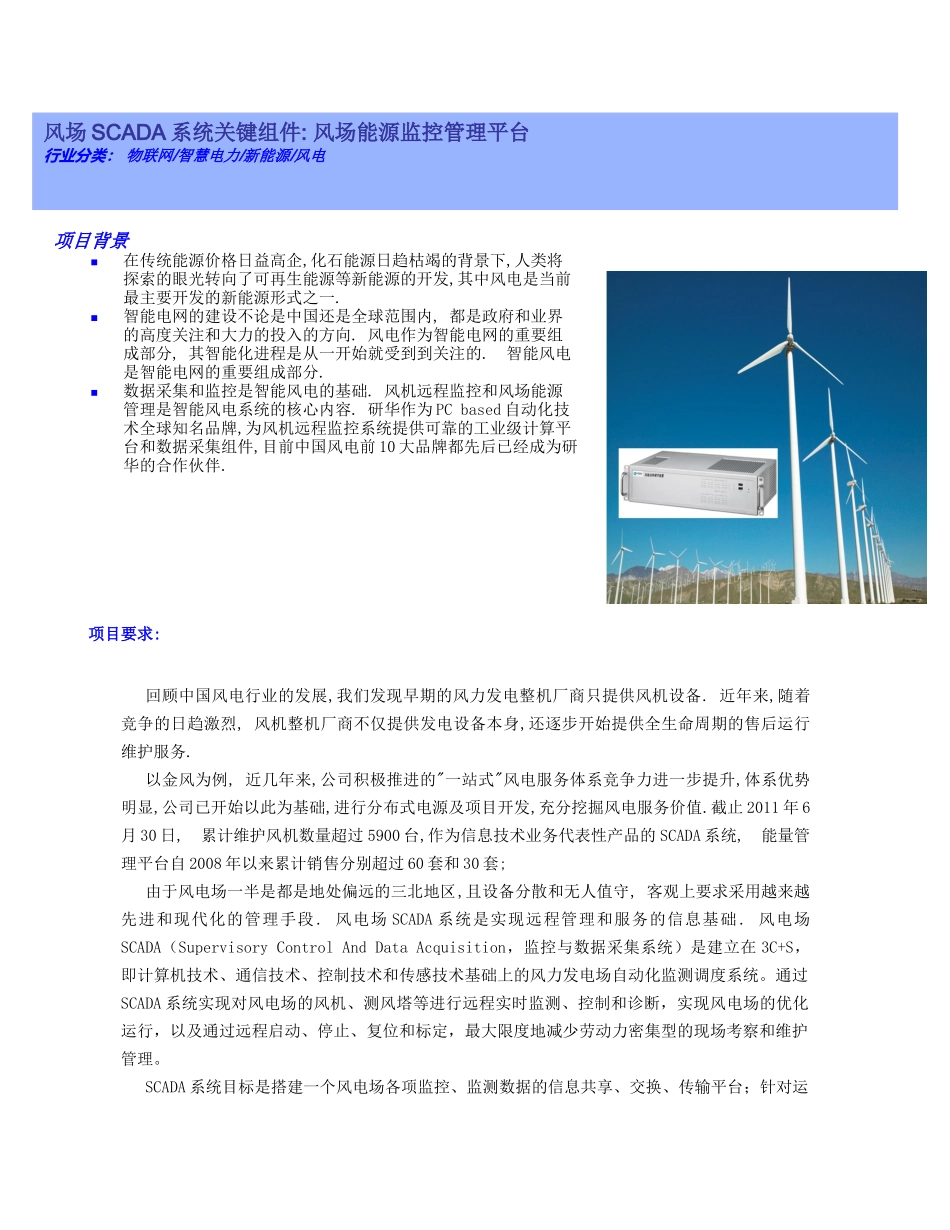

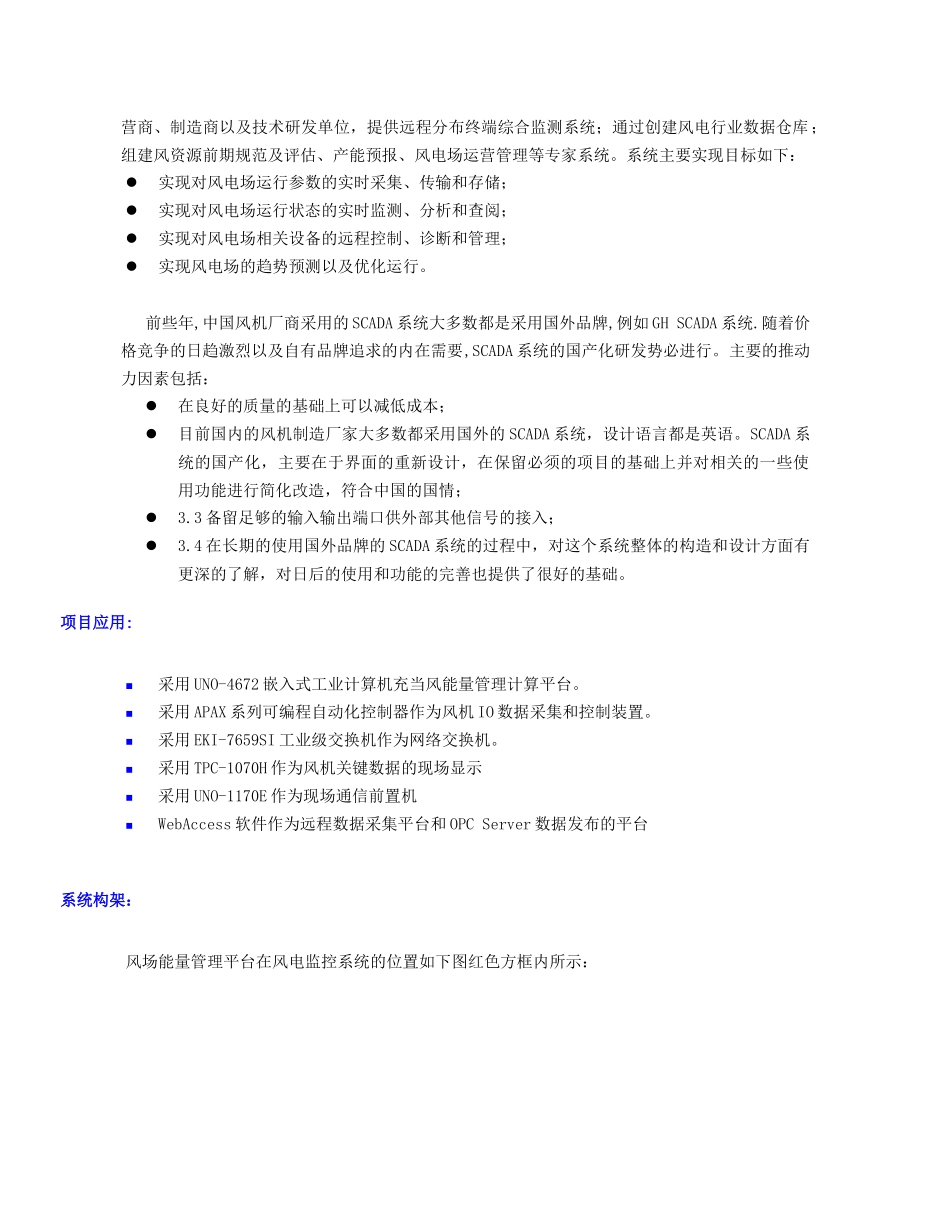

项目要求:回顾中国风电行业的发展,我们发现早期的风力发电整机厂商只提供风机设备.近年来,随着竞争的日趋激烈,风机整机厂商不仅提供发电设备本身,还逐步开始提供全生命周期的售后运行维护服务.以金风为例,近几年来,公司积极推进的"一站式"风电服务体系竞争力进一步提升,体系优势明显,公司已开始以此为基础,进行分布式电源及项目开发,充分挖掘风电服务价值.截止2011年6月30日,累计维护风机数量超过5900台,作为信息技术业务代表性产品的SCADA系统,能量管理平台自2008年以来累计销售分别超过60套和30套;由于风电场一半是都是地处偏远的三北地区,且设备分散和无人值守,客观上要求采用越来越先进和现代化的管理手段.风电场SCADA系统是实现远程管理和服务的信息基础.风电场SCADA（SupervisoryControlAndDataAcquisition，监控与数据采集系统）是建立在3C+S，即计算机技术、通信技术、控制技术和传感技术基础上的风力发电场自动化监测调度系统。通过SCADA系统实现对风电场的风机、测风塔等进行远程实时监测、控制和诊断，实现风电场的优化运行，以及通过远程启动、停止、复位和标定，最大限度地减少劳动力密集型的现场考察和维护管理。SCADA系统目标是搭建一个风电场各项监控、监测数据的信息共享、交换、传输平台；针对运风场SCADA系统关键组件:风场能源监控管理平台行业分类：物联网/智慧电力/新能源/风电项目背景在传统能源价格日益高企,化石能源日趋枯竭的背景下,人类将探索的眼光转向了可再生能源等新能源的开发,其中风电是当前最主要开发的新能源形式之一.智能电网的建设不论是中国还是全球范围内,都是政府和业界的高度关注和大力的投入的方向.风电作为智能电网的重要组成部分,其智能化进程是从一开始就受到到关注的.智能风电是智能电网的重要组成部分.数据采集和监控是智能风电的基础.风机远程监控和风场能源管理是智能风电系统的核心内容.研华作为PCbased自动化技术全球知名品牌,为风机远程监控系统提供可靠的工业级计算平台和数据采集组件,目前中国风电前10大品牌都先后已经成为研华的合作伙伴.营商、制造商以及技术研发单位，提供远程分布终端综合监测系统；通过创建风电行业数据仓库；组建风资源前期规范及评估、产能预报、风电场运营管理等专家系统。系统主要实现目标如下：实现对风电场运行参数的实时采集、传输和存储；实现对风电场运行状态的实时监测、分析和查阅；实现对风电场相关设备的远程控制、诊断和管理；实现风电场的趋势预测以及优化运行。前些年,中国风机厂商采用的SCADA系统大多数都是采用国外品牌,例如GHSCADA系统.随着价格竞争的日趋激烈以及自有品牌追求的内在需要,SCADA系统的国产化研发势必进行。主要的推动力因素包括：在良好的质量的基础上可以减低成本；目前国内的风机制造厂家大多数都采用国外的SCADA系统，设计语言都是英语。SCADA系统的国产化，主要在于界面的重新设计，在保留必须的项目的基础上并对相关的一些使用功能进行简化改造，符合中国的国情；3.3备留足够的输入输出端口供外部其他信号的接入；3.4在长期的使用国外品牌的SCADA系统的过程中，对这个系统整体的构造和设计方面有更深的了解，对日后的使用和功能的完善也提供了很好的基础。项目应用:采用UNO-4672嵌入式工业计算机充当风能量管理计算平台。采用APAX系列可编程自动化控制器作为风机IO数据采集和控制装置。采用EKI-7659SI工业级交换机作为网络交换机。采用TPC-1070H作为风机关键数据的现场显示采用UNO-1170E作为现场通信前置机WebAccess软件作为远程数据采集平台和OPCServer数据发布的平台系统构架：风场能量管理平台在风电监控系统的位置如下图红色方框内所示：图:风场能量管理计算平台系统描述风电场SCADA系统结构上由现场设备、监控中心和远程监测终端。现场设备主要是指RTU，监控中心包括应用服务器、工程师站、数据库服务器、监测维护终端以及报警监控终端等组成，其中，远程监测终端又可分为远程监测终端、手机报警终端和远程故障诊断终端三类。风电场SCADA系统在功能上主要包括风电场数据采集、风电场数据传输、风电场数据存储、风电场...
