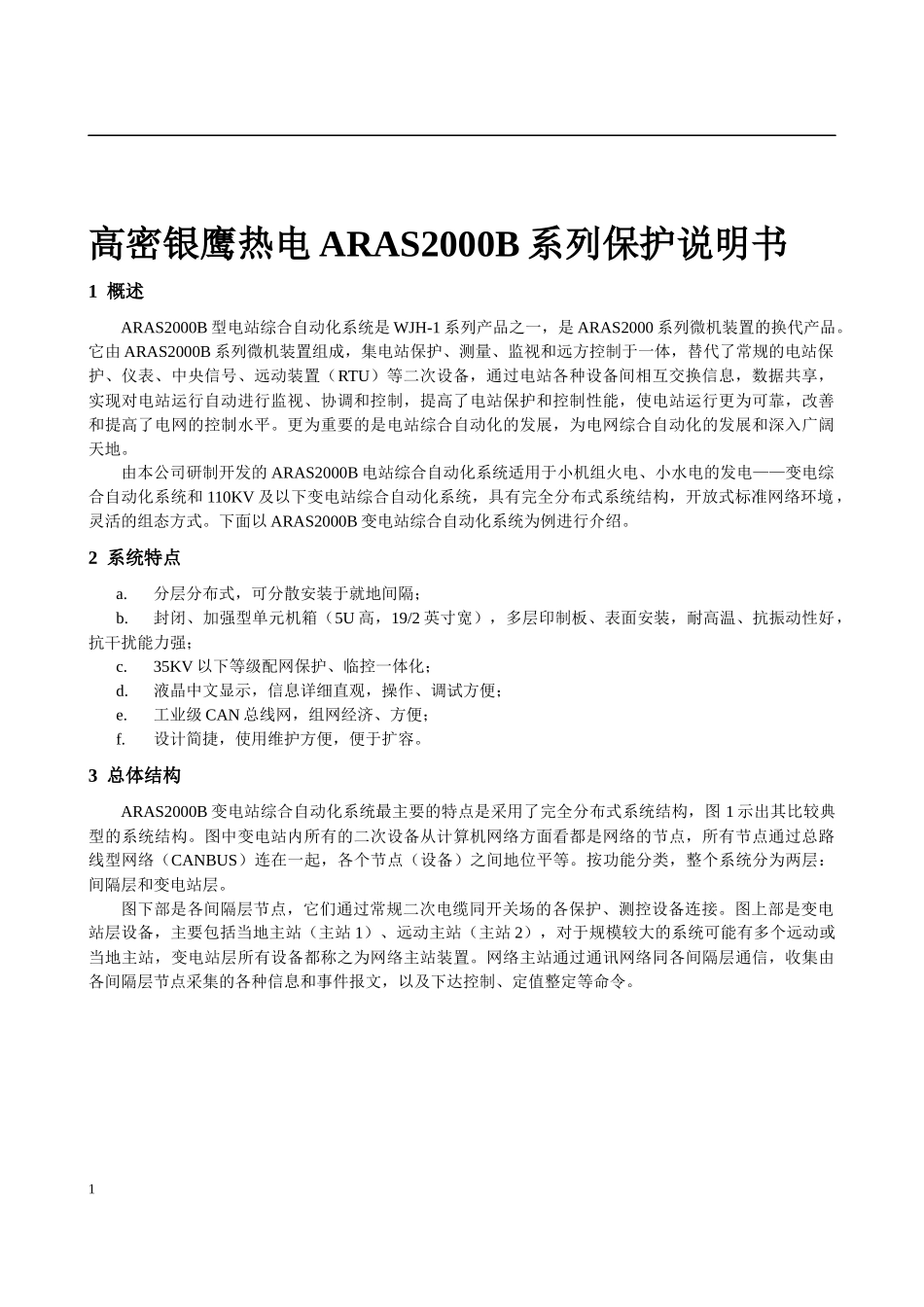

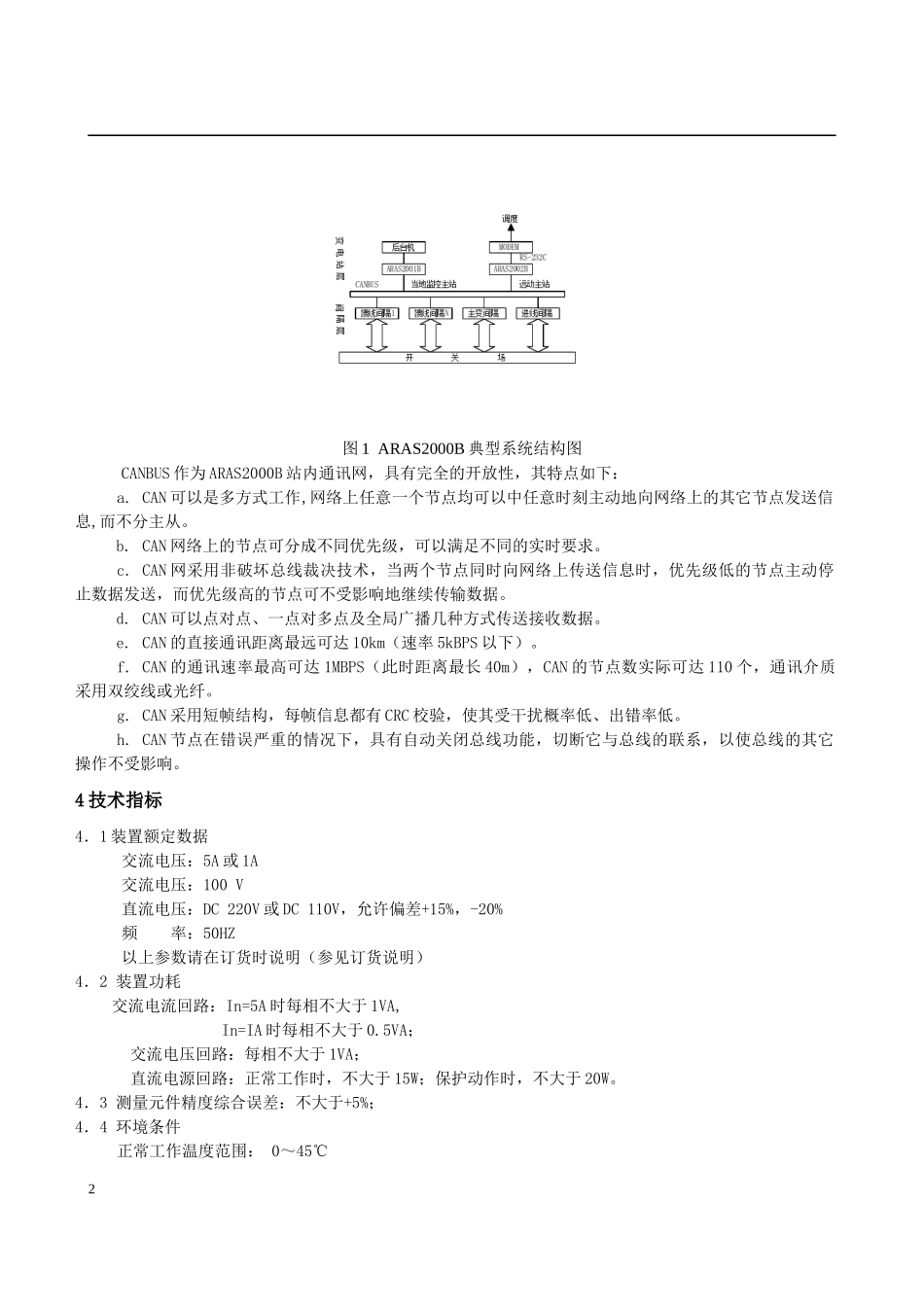

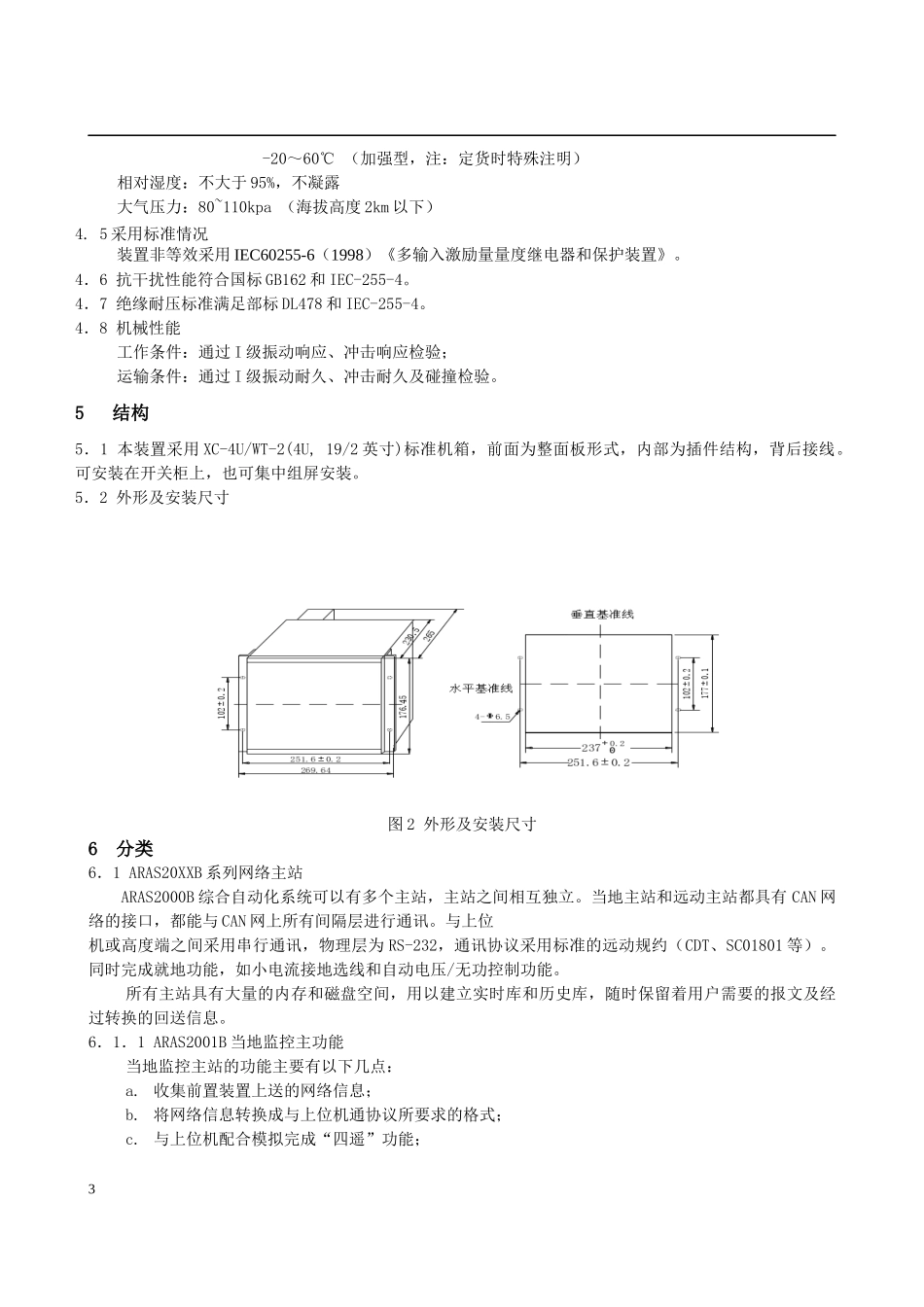

高密银鹰热电ARAS2000B系列保护说明书1概述ARAS2000B型电站综合自动化系统是WJH-1系列产品之一，是ARAS2000系列微机装置的换代产品。它由ARAS2000B系列微机装置组成，集电站保护、测量、监视和远方控制于一体，替代了常规的电站保护、仪表、中央信号、远动装置（RTU）等二次设备，通过电站各种设备间相互交换信息，数据共享，实现对电站运行自动进行监视、协调和控制，提高了电站保护和控制性能，使电站运行更为可靠，改善和提高了电网的控制水平。更为重要的是电站综合自动化的发展，为电网综合自动化的发展和深入广阔天地。由本公司研制开发的ARAS2000B电站综合自动化系统适用于小机组火电、小水电的发电——变电综合自动化系统和110KV及以下变电站综合自动化系统，具有完全分布式系统结构，开放式标准网络环境，灵活的组态方式。下面以ARAS2000B变电站综合自动化系统为例进行介绍。2系统特点a.分层分布式，可分散安装于就地间隔；b.封闭、加强型单元机箱（5U高，19/2英寸宽），多层印制板、表面安装，耐高温、抗振动性好，抗干扰能力强；c.35KV以下等级配网保护、临控一体化；d.液晶中文显示，信息详细直观，操作、调试方便；e.工业级CAN总线网，组网经济、方便；f.设计简捷，使用维护方便，便于扩容。3总体结构ARAS2000B变电站综合自动化系统最主要的特点是采用了完全分布式系统结构，图1示出其比较典型的系统结构。图中变电站内所有的二次设备从计算机网络方面看都是网络的节点，所有节点通过总路线型网络（CANBUS）连在一起，各个节点（设备）之间地位平等。按功能分类，整个系统分为两层：间隔层和变电站层。图下部是各间隔层节点，它们通过常规二次电缆同开关场的各保护、测控设备连接。图上部是变电站层设备，主要包括当地主站（主站1）、远动主站（主站2），对于规模较大的系统可能有多个远动或当地主站，变电站层所有设备都称之为网络主站装置。网络主站通过通讯网络同各间隔层通信，收集由各间隔层节点采集的各种信息和事件报文，以及下达控制、定值整定等命令。1图1ARAS2000B典型系统结构图CANBUS作为ARAS2000B站内通讯网，具有完全的开放性，其特点如下：a.CAN可以是多方式工作,网络上任意一个节点均可以中任意时刻主动地向网络上的其它节点发送信息,而不分主从。b.CAN网络上的节点可分成不同优先级，可以满足不同的实时要求。c.CAN网采用非破坏总线裁决技术，当两个节点同时向网络上传送信息时，优先级低的节点主动停止数据发送，而优先级高的节点可不受影响地继续传输数据。d.CAN可以点对点、一点对多点及全局广播几种方式传送接收数据。e.CAN的直接通讯距离最远可达10km（速率5kBPS以下）。f.CAN的通讯速率最高可达1MBPS（此时距离最长40m），CAN的节点数实际可达110个，通讯介质采用双绞线或光纤。g.CAN采用短帧结构，每帧信息都有CRC校验，使其受干扰概率低、出错率低。h.CAN节点在错误严重的情况下，具有自动关闭总线功能，切断它与总线的联系，以使总线的其它操作不受影响。4技术指标4．1装置额定数据交流电压：5A或1A交流电压：100V直流电压：DC220V或DC110V，允许偏差+15%，-20%频率：50HZ以上参数请在订货时说明（参见订货说明）4．2装置功耗交流电流回路：In=5A时每相不大于1VA,In=IA时每相不大于0.5VA；交流电压回路：每相不大于1VA；直流电源回路：正常工作时，不大于15W；保护动作时，不大于20W。4．3测量元件精度综合误差：不大于+5%；4．4环境条件正常工作温度范围：0～45℃2-20～60℃（加强型，注：定货时特殊注明）相对湿度：不大于95%，不凝露大气压力：80~110kpa（海拔高度2km以下）4.5采用标准情况装置非等效采用IEC60255-6（1998）《多输入激励量量度继电器和保护装置》。4．6抗干扰性能符合国标GB162和IEC-255-4。4．7绝缘耐压标准满足部标DL478和IEC-255-4。4．8机械性能工作条件：通过I级振动响应、冲击响应检验；运输条件：通过I级振动耐久、冲击耐久及碰撞检验。5结构5．1本装置采用XC-4U/WT-2(4U,19/2英寸)标准机箱，前面为整面板形式，内部为插件结构，背后接线。可安装在开关柜上，也可集中组屏安装。5．2外形及安装尺寸图2外形及安装...
