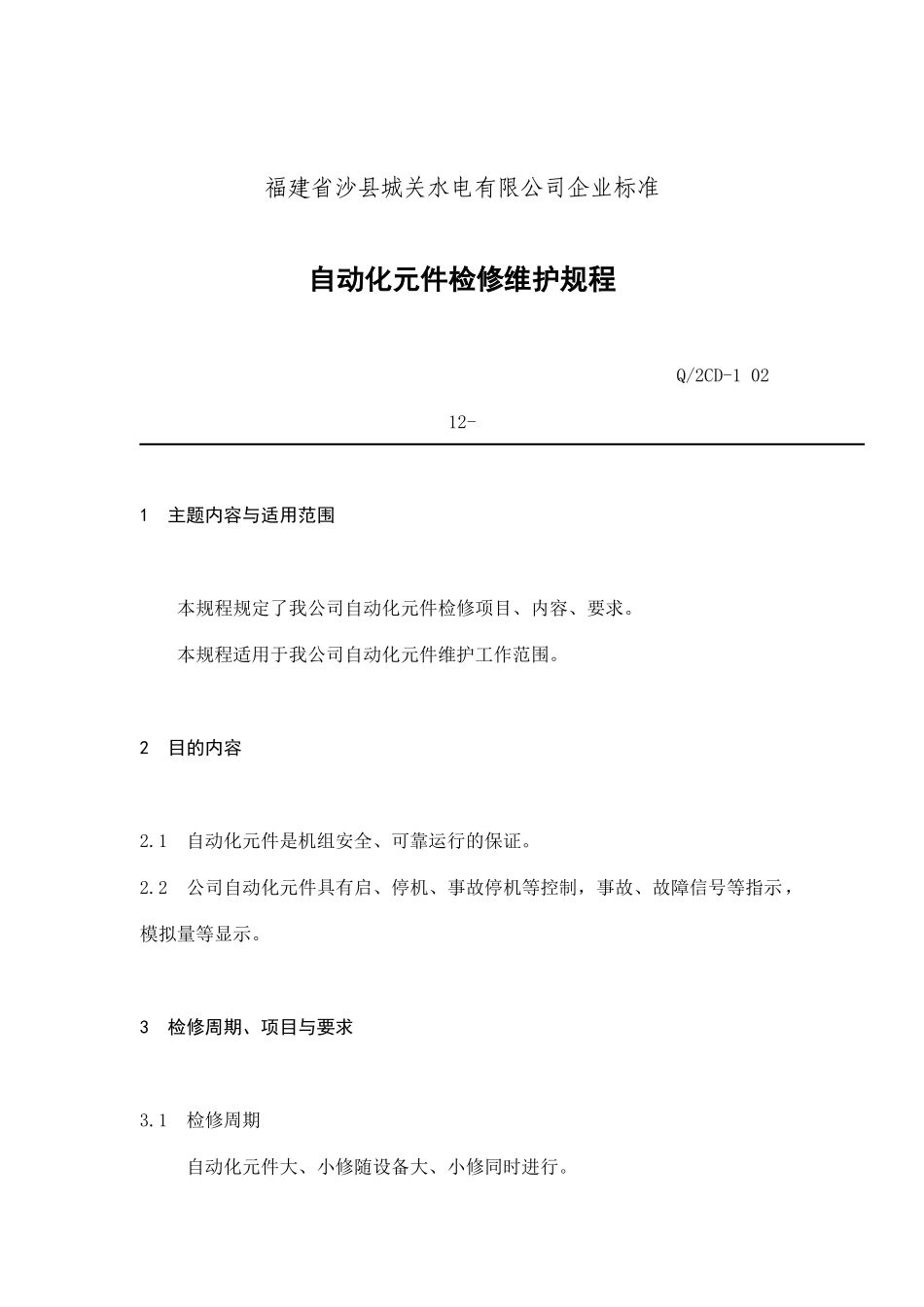

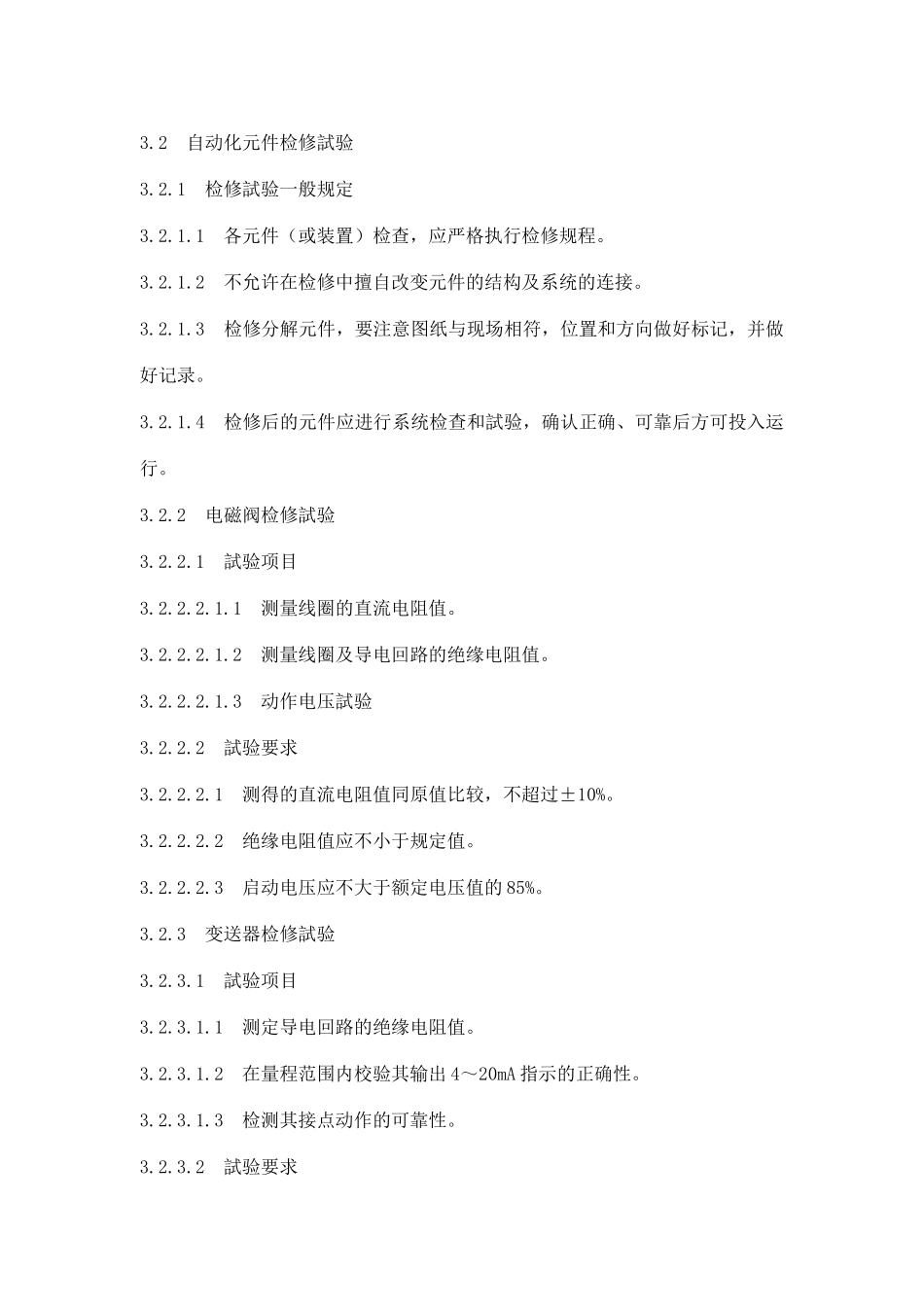

福建省沙县城关水电有限公司企业标准自动化元件检修维护规程Q/2CD-10212-1主题内容与适用范围本规程规定了我公司自动化元件检修项目、内容、要求。本规程适用于我公司自动化元件维护工作范围。2目的内容2.1自动化元件是机组安全、可靠运行的保证。2.2公司自动化元件具有启、停机、事故停机等控制，事故、故障信号等指示，模拟量等显示。3检修周期、项目与要求3.1检修周期自动化元件大、小修随设备大、小修同时进行。3.2自动化元件检修試验3.2.1检修試验一般规定3.2.1.1各元件（或装置）检查，应严格执行检修规程。3.2.1.2不允许在检修中擅自改变元件的结构及系统的连接。3.2.1.3检修分解元件，要注意图纸与现场相符，位置和方向做好标记，并做好记录。3.2.1.4检修后的元件应进行系统检查和試验，确认正确、可靠后方可投入运行。3.2.2电磁阀检修試验3.2.2.1試验项目3.2.2.2.1.1测量线圈的直流电阻值。3.2.2.2.1.2测量线圈及导电回路的绝缘电阻值。3.2.2.2.1.3动作电压試验3.2.2.2試验要求3.2.2.2.1测得的直流电阻值同原值比较，不超过±10%。3.2.2.2.2绝缘电阻值应不小于规定值。3.2.2.2.3启动电压应不大于额定电压值的85%。3.2.3变送器检修試验3.2.3.1試验项目3.2.3.1.1测定导电回路的绝缘电阻值。3.2.3.1.2在量程范围内校验其输出4～20mA指示的正确性。3.2.3.1.3检测其接点动作的可靠性。3.2.3.2試验要求3.2.3.2.1其绝缘电阻值应不小于额定值。(0.5MΩ)Q/2CD-10212-3.2.3.2.2其动作与返回值不得超过整定值的±10%。3.2.4液位信号器检修試验3.2.4.1試验项目3.2.4.1.1检查装置动作情况3.2.4.1.2检测装置动作值。3.2.4.2試验要求3.2.4.2.1装置动作无发卡现象，应灵敏、可靠。3.2.4.2.2动作值应与整定值相符。3.2.5温度信号器检修試验3.2.5.1試验项目3.2.5.1.1测定导电回路的绝缘电阻值。3.2.5.1.2测试动作值。3.2.5.2試验要求3.2.5.2.1绝缘电阻值不小于规定值。3.2.5.2.2动作值测试时校验的精度应不低于1.5级。3.2.6剪断销信号器检修試验3.2.6.1試验项目3.2.6.1.1测量导电回路的绝缘电阻值。3.2.6.1.2检查装置外部的完好性。3.2.6.2試验要求3.2.6.2.1测定的绝缘电阻值应不小于规定值。3.2.6.2.2外部无损伤、断裂、错位。3.2.7火灾报警装置检修試验3.2.7.1試验项目3.2.7.1.1装置每路传感线的电阻值不低于50KΩ。3.2.7.1.2测定其动作值。3.2.7.2試验要求3.2.7.2.1全长受热温度130℃±10%或局部受热温度250℃应发报警信号。3.2.7.2.2全长受热温度200℃±1%或15cm受热温度超过300℃应发报警信号并输出一对闭合触点。3.2.7.2.3温度降至100℃时，通过转换开关消除报警信号。3.2.7.2.4传感器发生短路故障，控制台应发出相应回路的故障指示。3.2.8轴电流装置检修試验3.2.8.14試验项目3.2.8.1.1测试轴电流互感器。3.2.8.1.2检查轴电流装置的动作值、返回值。3.2.8.2試验要求3.2.8.2.1轴电流互感器的绝缘、耐压等符合技术要求。3.2.8.2.2轴电流装置的动作值、返回值符合整定值要求。3.2.9压力信号器检修試验3.2.9.1試验项目Q/2CD-10212-3.2.9.1.1信号器外部检查。3.2.9.1.2用压力源进行整定值试验。3.2.9.1.3表针指示校验。3.2.9.2試验要求3.2.9.2.1动作值误差应在允许范围内。3.2.9.2.2接点动作应可靠，接触应良好。4自动化元件类别型号序号名称型号监测点1变送器流量变送器FCW-28025机组轴承压力变送器JZ-160-A压力罐、压力管路等液位变送器1151LT油罐、油箱等BLC-2深水井DCD9418消防、技术供水池2信号器液位信号器FWX-44各油箱等液位信号指示器LKS1220-3-1200转轮高位油箱压力信号器HERION调速器3电磁阀电磁配压阀GZ63-4-A调速器电磁空气阀WDK1-10-10轴承供油管路DKLX围带4电动阀电动螺阀LQA空冷水、油冷水电动阀ZW双作用停机5自动化装置转速测控器EXT1000调速器剪断销信号装置轴电流保护装置FZD大轴报警装置油混水信号装置SJH-1定子各油箱Q/2CD-10212-5日常维护5.1除尘5.2检查各自动化元件及其信号是否正确反映.附加说明：本制度由福建省沙县城关水电有限公司提出本制度主要起草人：检修部本制度初审人：游玲本制度审核人：蔡良旺林希坦本制度审定人：黄美信本制度批准人：汤海怀
