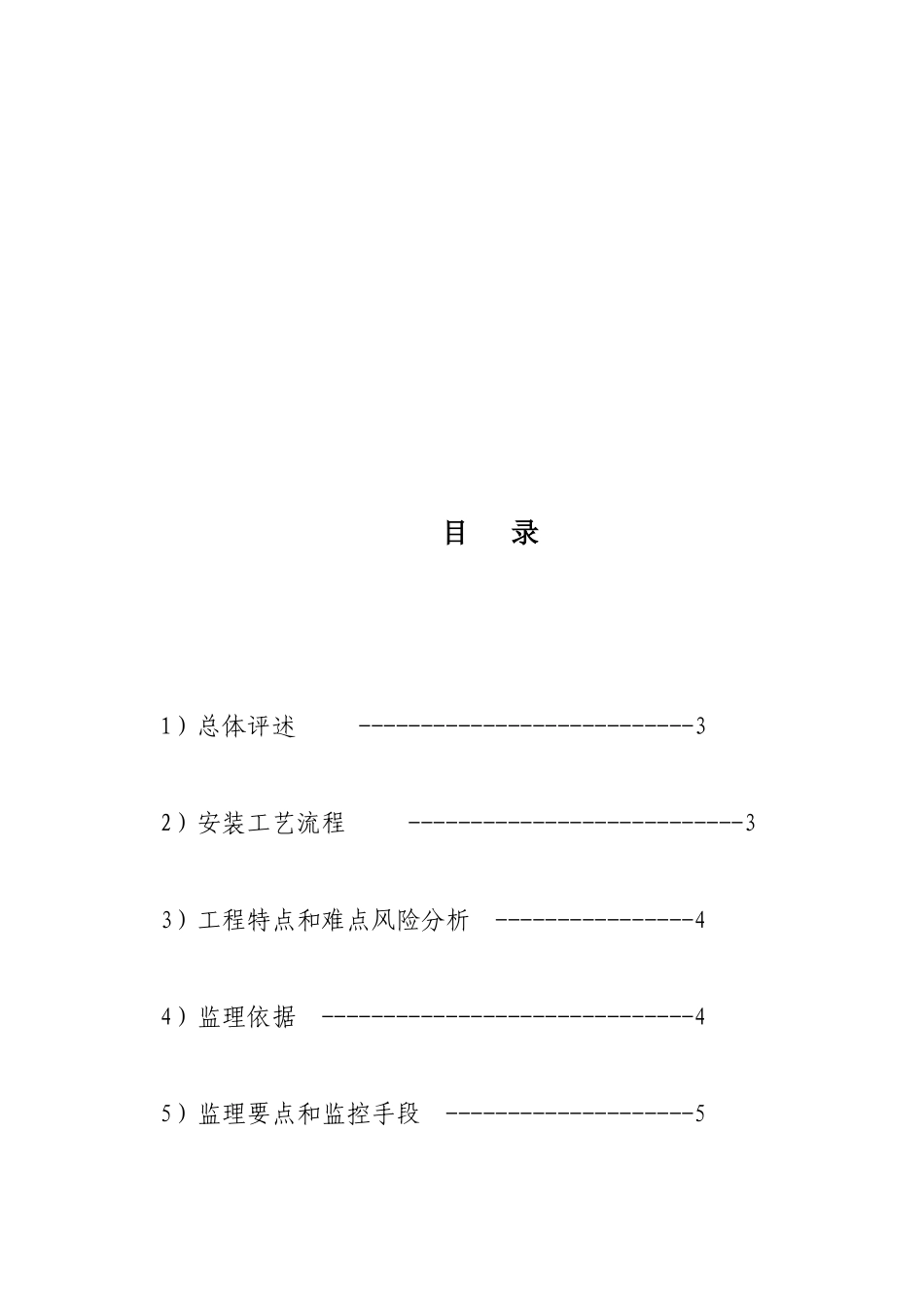

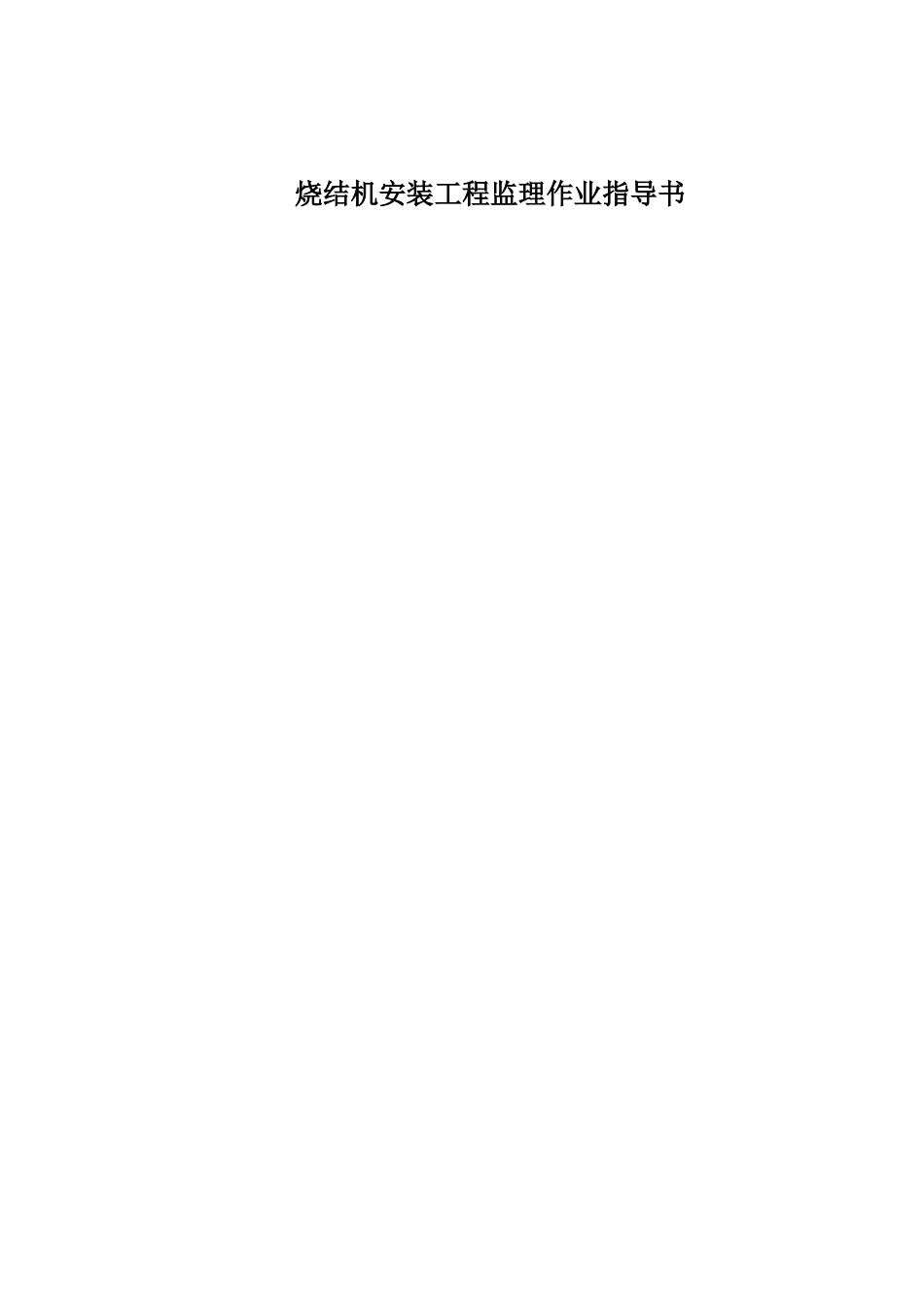

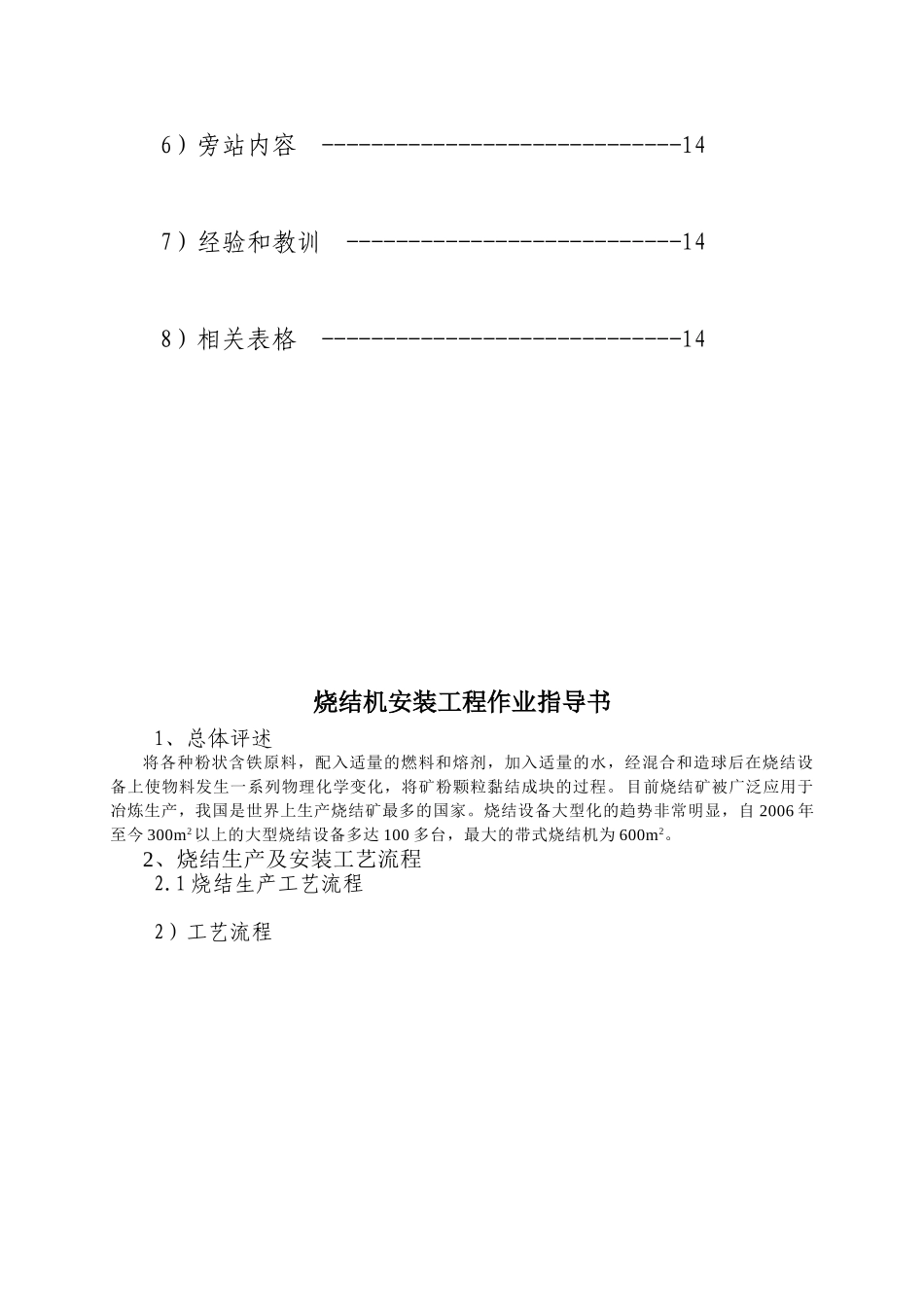

烧结机安装工程监理作业指导书目录1）总体评述---------------------------32）安装工艺流程---------------------------33）工程特点和难点风险分析----------------44）监理依据------------------------------45）监理要点和监控手段--------------------56）旁站内容-----------------------------147）经验和教训---------------------------148）相关表格-----------------------------14烧结机安装工程作业指导书1、总体评述将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。目前烧结矿被广泛应用于冶炼生产，我国是世界上生产烧结矿最多的国家。烧结设备大型化的趋势非常明显，自2006年至今300m2以上的大型烧结设备多达100多台，最大的带式烧结机为600m2。2、烧结生产及安装工艺流程2.1烧结生产工艺流程2）工艺流程2.2烧结机安装工艺流程基础验收基准点及中心标板厂房内主抽风管道烧结机下部灰斗桥式起重机安装头部机架（下部）中部机架头轮安装头部机架（上部）头部及中部轨道滑道及风箱主抽风支管台车安装烧结机试运转筑炉烘炉负荷试生产主抽风管道灰斗给料装置放入双重阀主抽风管道平台压缩空气配管阀门操作机构试运转给料装置安装尾部机架热破碎机下料斗尾部滑动框架热破碎机尾轮安装除尘罩及管道柔性传动装置传动装置试运转润滑装置热破碎机试运转点火炉、保温炉骨架炉上配管图烧结机安装工艺流程图烧结工艺一般包括原料系统、破碎系统、混合系统、制粒系统、烧结系统、环冷系统、成品筛分系统、机头电除尘系和机尾电除尘系统的烧结流程。应用最广的就是带式抽风烧结机。现在烧结生产中往往伴随着余热利用和脱硫设备的运转，是国家提倡循环经济的成果，也是烧结设备安装的一个新特点。3烧结机安装工程特点和难点风险分析3.1工程特点和难度3.1．1混凝土浇筑量比较大，厂房结构之间紧凑，施工顺序上要提前考虑周全。土建工程主厂房结构下部基本上采用是混凝土框架结构，上部采用钢结构框架。高大模板支撑和满堂红脚手架是施工的主要方法，厂房结构紧凑是因为烧结工艺非常成熟，建筑物之间优化的结果，所以施工顺序要考虑周全，避免互相影响和干涉，即影响工期又影响质量。监理工程师要特别留意混凝土强度满足钢结构安装的时间，避免在混凝土还没达到一定强度的时候，钢结构安装抢进度而造成安全质量隐患。3.1.2设备安装同样存在顺序性、对中性和膨胀性特点。由于设备安装紧凑，该设备安装具有顺序行、对中性和膨胀性。烧结设备基本遵循上是先下后上，先头部后尾部的安装顺序，施工中应特别注意其顺序性，避免因场地紧凑而造成窝工。由于200m2以下的烧结设备基本处于淘汰状态，所以200m2以上的烧结机机头机尾中心距离都超过80m,不仅要求水平和垂直方向对中性，而且要求上下也具有对中性，对中性解决不好就会影响设备的使用寿命。特别是除尘烟道在烧结机下方，对中性解决不好，使除尘烟道受到带尘烟气的冲刷，会出现局部磨损过快现象。施工中必须留有永久中心标版。烧结机必须严格按设计要求留出膨胀间隙，膨胀间隙过大或者过小都会给设备运行带来损害。尤其台车轨道接头部位，机头机尾固定轨道与活动轨道接头连接部位，图纸都给出接头形式和膨胀余量。3.1.3烧结除尘烟道伸缩节方向性强，根据结构方式不同，耐材处理要防止阻碍膨胀的现象发生。3.2风险分析3.2.1由于烧结建筑物布局紧凑，监理工程师应注意场地施工机械进出场地是否可行，有无阻碍。注意施工顺序是否合理，交叉作业是否相互干涉。在审核施工方案时做到有的放矢，避免进度风险，真正做到事前控制。烧结设备安装国产混合机的体积非常庞大，要与土建施工相互配合，也存在一个顺序问题，一般情况是先进行土建基础施工，等基础施工验收完毕设备安装先就位，然后进行土建主体机构施工，待封顶后进行设备安装。因此要求土建施工时间和设备进货时间要按照同一计划执行，否则就会出现窝工现象。3.2.2高大模板和脚手架工程需要专家论证的，必须按照规定程序要施工单位专家论证，特别注意季节变化给施工带来的影响。例如...
