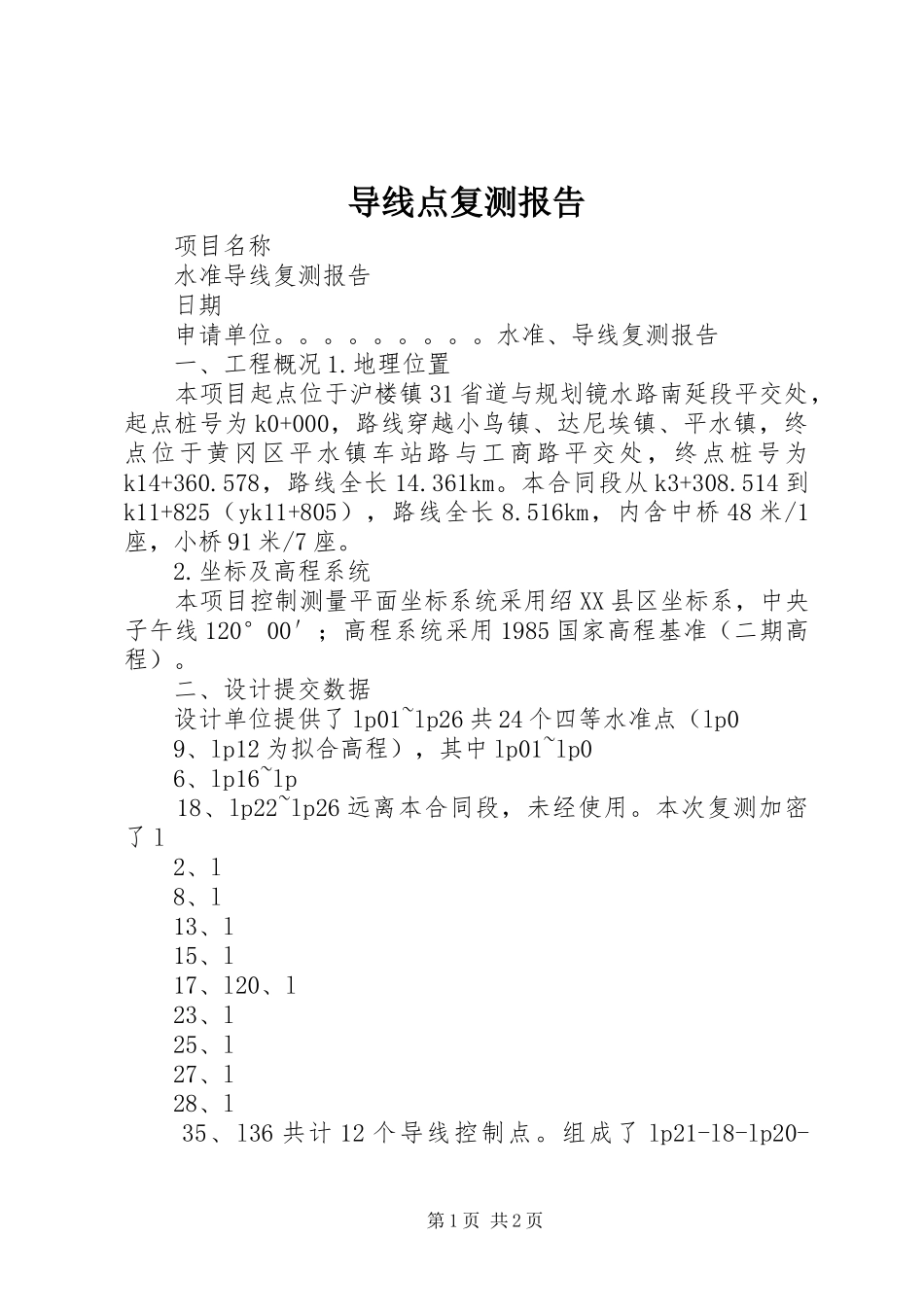

导线点复测报告项目名称水准导线复测报告日期申请单位。。。。。。。。。水准、导线复测报告一、工程概况1.地理位置本项目起点位于沪楼镇31省道与规划镜水路南延段平交处，起点桩号为k0+000，路线穿越小鸟镇、达尼埃镇、平水镇，终点位于黄冈区平水镇车站路与工商路平交处，终点桩号为k14+360.578，路线全长14.361km。本合同段从k3+308.514到k11+825（yk11+805），路线全长8.516km，内含中桥48米/1座，小桥91米/7座。2.坐标及高程系统本项目控制测量平面坐标系统采用绍XX县区坐标系，中央子午线120°00′；高程系统采用1985国家高程基准（二期高程）。二、设计提交数据设计单位提供了lp01~lp26共24个四等水准点（lp09、lp12为拟合高程），其中lp01~lp06、lp16~lp18、lp22~lp26远离本合同段，未经使用。本次复测加密了l2、l8、l13、l15、l17、l20、l23、l25、l27、l28、l35、l36共计12个导线控制点。组成了lp21-l8-lp20-第1页共2页lp19-l17-l15-l20-lp15-l23-lp14-l2-lp13-l25-lp12-l27-lp11-l28-l36-l13-l35-lp10-lp07-lp08-lp09附和导线网，导线全长8.503km。三、控制点复测1.导线点复测在导线点复测时，我单位使用经检定合格的苏州一光全站仪，型号rts-112sl导线点测量全部按一级导线测量精度要求进行四测回边角观测，且满足施测通要求，采用附和导线法进行测量。导线全长d=8.503km，计算方位角闭合差为wα=-13”，平均角度改正值0.5”，容许方位角闭合差为±47.9”。横坐标差fx=-1.59cm；fy=-1.34cm，全长闭合差f=2.07cm，相对闭合差k＝1：409239＜允许闭合差1：15000，故采用简易平差法，可满足精度要求。2.水准点复测在水准点复测时，我单位使用经检定的苏州一光dsz2自动安平水准仪，按照四等水准测量要求标准进行往返测量。路线总长：往测11.22km，返测11.22km，实测误差为34mm，小于四等水准允许误差±20√l=67mm，因此采用平差法进行平差，精度满足《施工测量规范》要求。附件：1、附和导线计算成果表2、附和水准平差计算表3、全站仪检定证书4、水准仪检定证书第2页共2页
