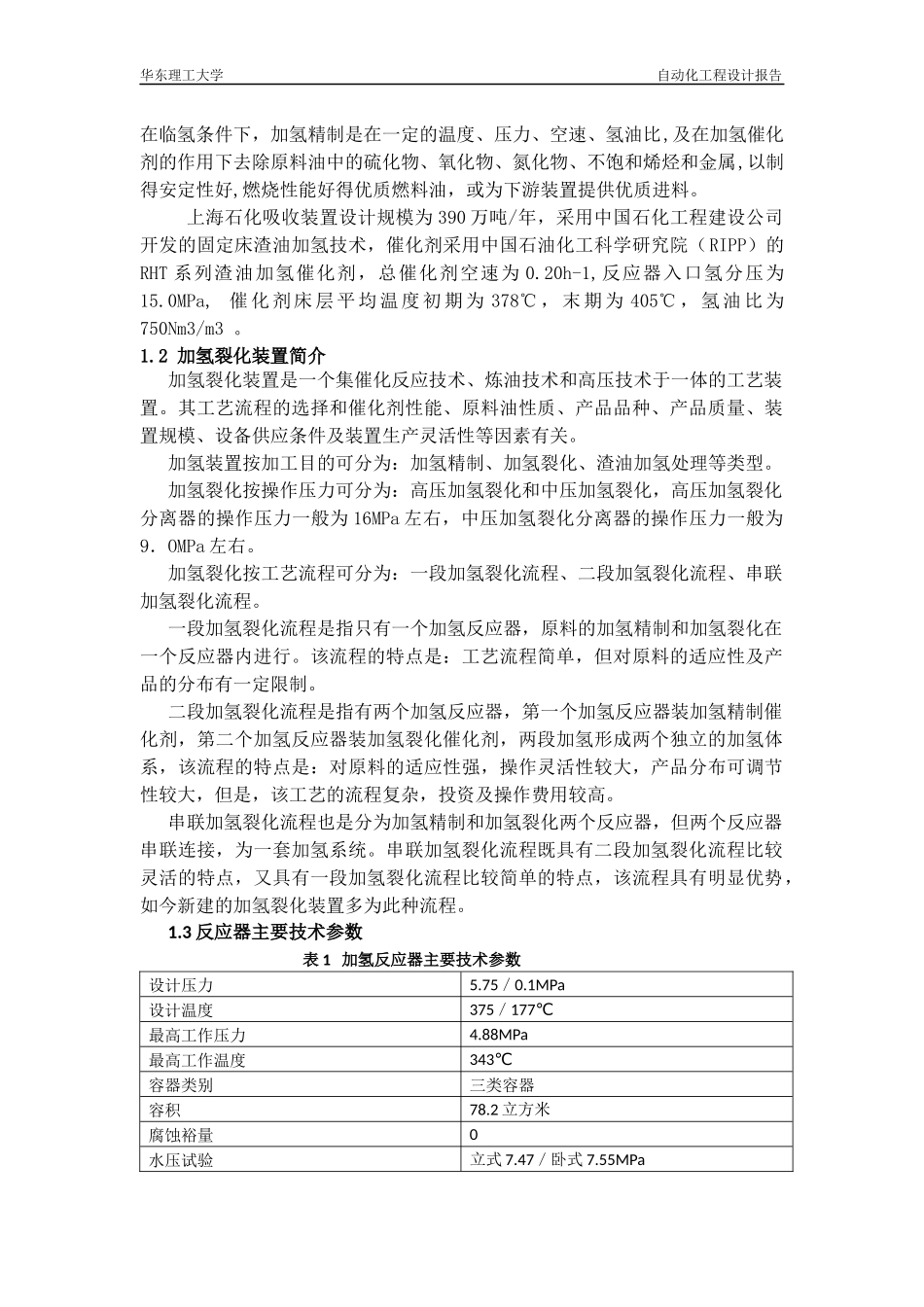

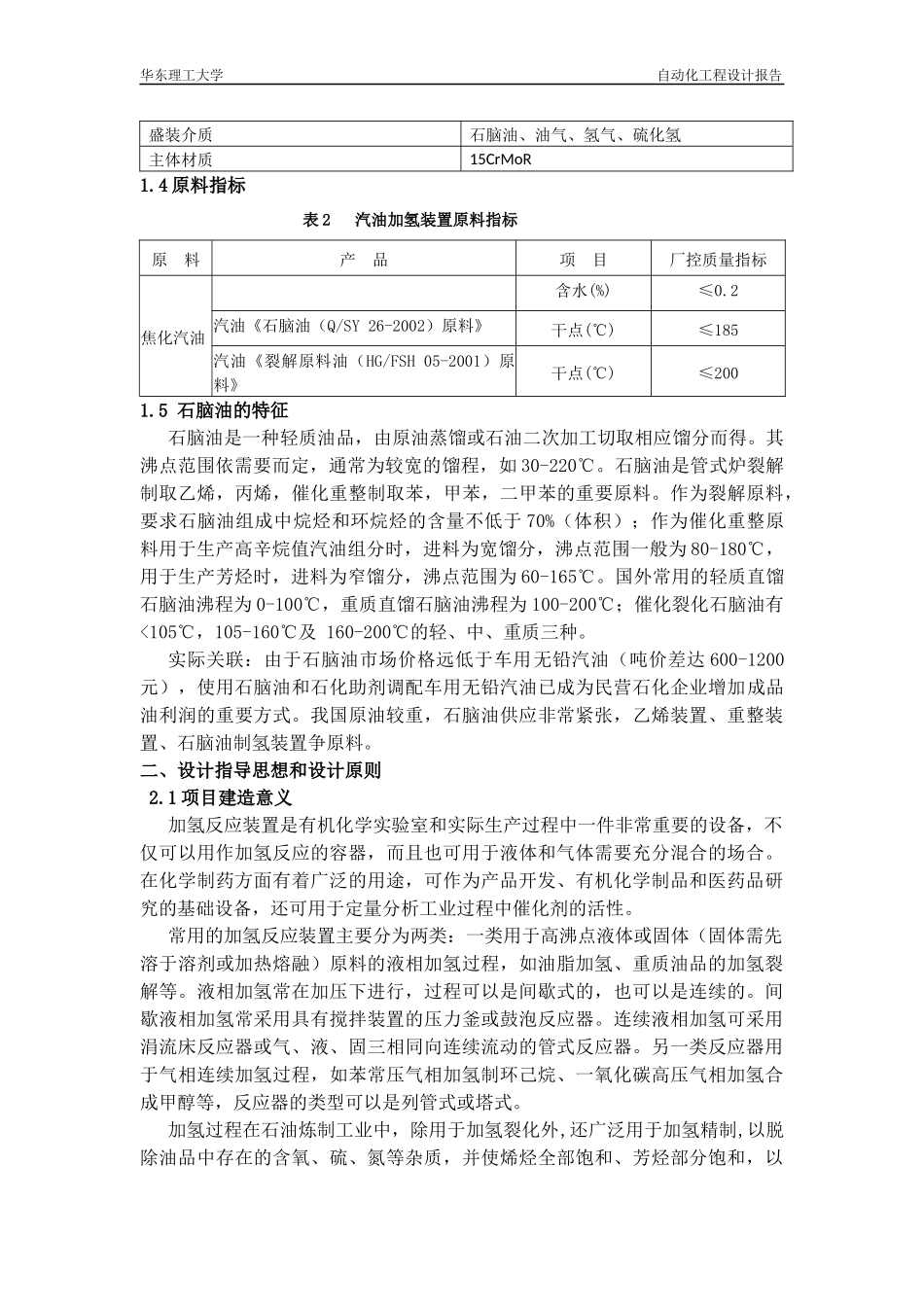

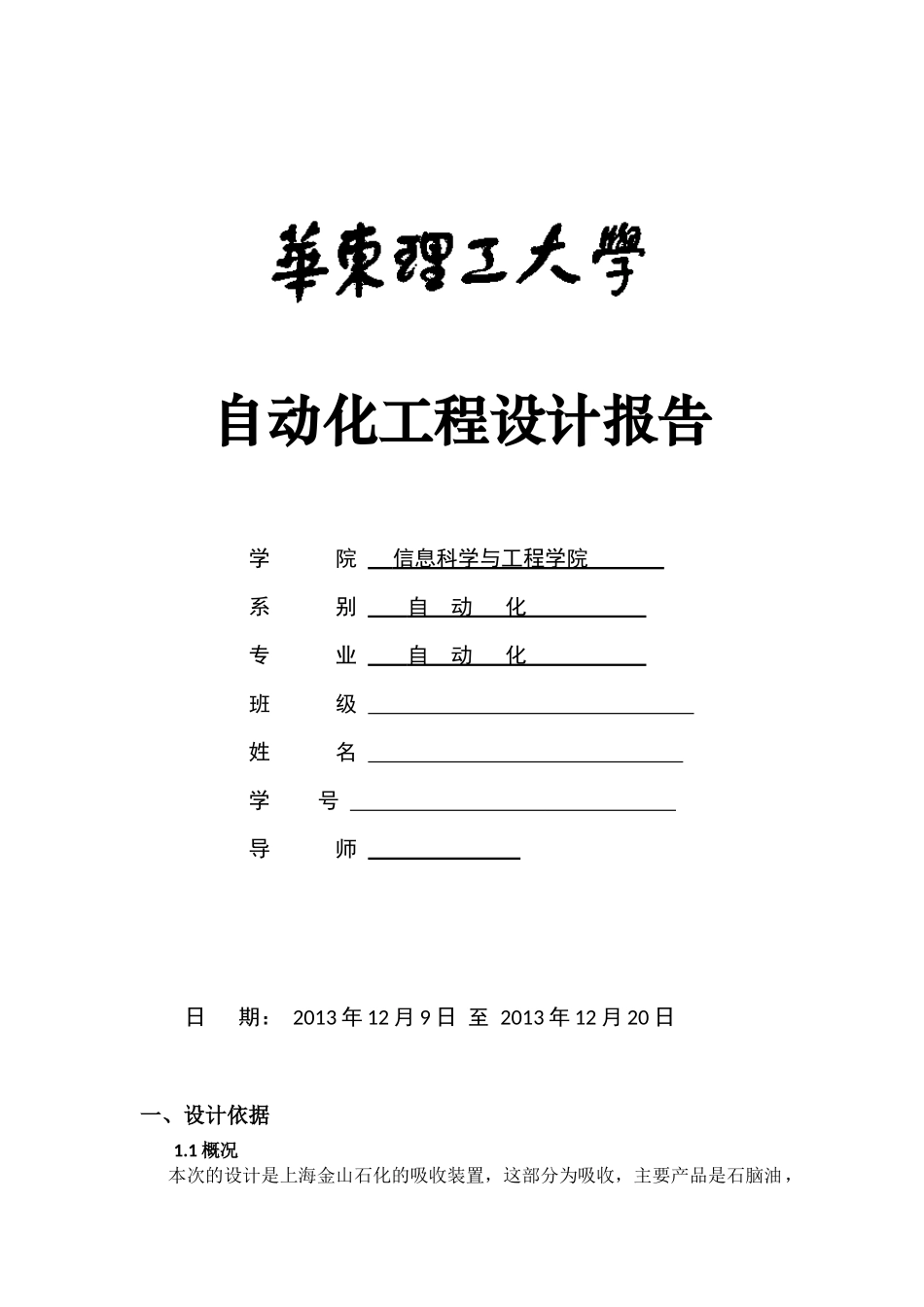

自动化工程设计报告学院信息科学与工程学院系别自动化专业自动化班级姓名学号导师日期：2013年12月9日至2013年12月20日一、设计依据1.1概况本次的设计是上海金山石化的吸收装置，这部分为吸收，主要产品是石脑油，华东理工大学自动化工程设计报告在临氢条件下，加氢精制是在一定的温度、压力、空速、氢油比,及在加氢催化剂的作用下去除原料油中的硫化物、氧化物、氮化物、不饱和烯烃和金属,以制得安定性好,燃烧性能好得优质燃料油，或为下游装置提供优质进料。上海石化吸收装置设计规模为390万吨/年，采用中国石化工程建设公司开发的固定床渣油加氢技术，催化剂采用中国石油化工科学研究院（RIPP）的RHT系列渣油加氢催化剂，总催化剂空速为0.20h-1,反应器入口氢分压为15.0MPa,催化剂床层平均温度初期为378℃，末期为405℃，氢油比为750Nm3/m3。1.2加氢裂化装置简介加氢裂化装置是一个集催化反应技术、炼油技术和高压技术于一体的工艺装置。其工艺流程的选择和催化剂性能、原料油性质、产品品种、产品质量、装置规模、设备供应条件及装置生产灵活性等因素有关。加氢装置按加工目的可分为：加氢精制、加氢裂化、渣油加氢处理等类型。加氢裂化按操作压力可分为：高压加氢裂化和中压加氢裂化，高压加氢裂化分离器的操作压力一般为16MPa左右，中压加氢裂化分离器的操作压力一般为9．OMPa左右。加氢裂化按工艺流程可分为：一段加氢裂化流程、二段加氢裂化流程、串联加氢裂化流程。一段加氢裂化流程是指只有一个加氢反应器，原料的加氢精制和加氢裂化在一个反应器内进行。该流程的特点是：工艺流程简单，但对原料的适应性及产品的分布有一定限制。二段加氢裂化流程是指有两个加氢反应器，第一个加氢反应器装加氢精制催化剂，第二个加氢反应器装加氢裂化催化剂，两段加氢形成两个独立的加氢体系，该流程的特点是：对原料的适应性强，操作灵活性较大，产品分布可调节性较大，但是，该工艺的流程复杂，投资及操作费用较高。串联加氢裂化流程也是分为加氢精制和加氢裂化两个反应器，但两个反应器串联连接，为一套加氢系统。串联加氢裂化流程既具有二段加氢裂化流程比较灵活的特点，又具有一段加氢裂化流程比较简单的特点，该流程具有明显优势，如今新建的加氢裂化装置多为此种流程。1.3反应器主要技术参数表1加氢反应器主要技术参数设计压力5.75／0.1MPa设计温度375／177℃最高工作压力4.88MPa最高工作温度343℃容器类别三类容器容积78.2立方米腐蚀裕量0水压试验立式7.47／卧式7.55MPa华东理工大学自动化工程设计报告盛装介质石脑油、油气、氢气、硫化氢主体材质15CrMoR1.4原料指标表2汽油加氢装置原料指标原料产品项目厂控质量指标焦化汽油含水(%)≤0.2汽油《石脑油（Q/SY26-2002）原料》干点(℃)≤185汽油《裂解原料油（HG/FSH05-2001）原料》干点(℃)≤2001.5石脑油的特征石脑油是一种轻质油品，由原油蒸馏或石油二次加工切取相应馏分而得。其沸点范围依需要而定，通常为较宽的馏程，如30-220℃。石脑油是管式炉裂解制取乙烯，丙烯，催化重整制取苯，甲苯，二甲苯的重要原料。作为裂解原料，要求石脑油组成中烷烃和环烷烃的含量不低于70%（体积）；作为催化重整原料用于生产高辛烷值汽油组分时，进料为宽馏分，沸点范围一般为80-180℃，用于生产芳烃时，进料为窄馏分，沸点范围为60-165℃。国外常用的轻质直馏石脑油沸程为0-100℃，重质直馏石脑油沸程为100-200℃；催化裂化石脑油有<105℃，105-160℃及160-200℃的轻、中、重质三种。实际关联：由于石脑油市场价格远低于车用无铅汽油（吨价差达600-1200元），使用石脑油和石化助剂调配车用无铅汽油已成为民营石化企业增加成品油利润的重要方式。我国原油较重，石脑油供应非常紧张，乙烯装置、重整装置、石脑油制氢装置争原料。二、设计指导思想和设计原则2.1项目建造意义加氢反应装置是有机化学实验室和实际生产过程中一件非常重要的设备，不仅可以用作加氢反应的容器，而且也可用于液体和气体需要充分混合的场合。在化学制药方面有着广泛的用途，可作为产品开发、有机化学制品和医药品研究的基础设备，还可用于定量分析工业过程中催化剂的...
